Mesin Pelepas Chip IC BGA Pemanasan Awal IR
1. Udara panas atas/bawah untuk menyolder atau pematrian.2. Layar monitor 15" 1080P.3. Alarm otomatis 5~10 detik sebelum pematriannya selesai4. Nosel magnetis yang sangat nyaman untuk dipasang atau dilepas
Deskripsi
Panduan pengoperasian untuk stasiun pengerjaan ulang BGA DH-A2
DH-A2 adalah model hemat biaya di antara mesin-mesin dengan penyelarasan optik, secara otomatis menyolder, menghilangkan solder, mengambil dan mengganti.
Perlengkapan universal digunakan untuk segala bentuk PCBA, titik laser dapat membantu dengan cepat menempatkan PCB pada posisi yang tepat, meja kerja yang dapat dipindahkan nyaman untuk PCB ke kiri atau ke kanan.
1. Penerapan mesin penghilang chip BGA IC pemanasan awal IR
Untuk menyolder, memutar ulang, menyolder berbagai jenis chip:
BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA, chip LED, dan sebagainya.
2. Fitur Produk mesin penghapus chip BGA IC pemanasan awal IR
* Stabil dan umur panjang (dirancang untuk penggunaan 15 tahun)
* Dapat memperbaiki motherboard yang berbeda dengan tingkat keberhasilan yang tinggi
* Kontrol secara ketat suhu pemanasan dan pendinginan
* Sistem penyelarasan optik: dipasang secara akurat dalam jarak 0.01 mm
* Mudah dioperasikan. Siapapun dapat belajar menggunakannya dalam 30 menit. Tidak diperlukan keahlian khusus.
3. SpesifikasiMesin pelepasan chip IC BGA pemanasan awal IR
| Catu daya | 110% 7e240V 50% 2f60Hz |
| Tingkat daya | 5400W |
| tingkat otomatis | solder, desolder, ambil dan ganti, dll. |
| CCD Optik | otomatis dengan pengumpan chip |
| Kontrol berjalan | PLC (Mitsubishi) |
| jarak chip | 0.15 mm |
| Layar sentuh | kurva yang muncul, pengaturan waktu dan suhu |
| Ukuran PCBA tersedia | 22 * 22% 7e400 * 420mm |
| ukuran chip | 1 * 1% 7e80 * 80mm |
| Berat | sekitar 74kg |
4. RincianMesin pelepasan chip IC BGA pemanasan awal IR
1. Udara panas atas dan pengisap vakum dipasang bersamaan, yang dengan mudah mengambil chip/komponen untuk disejajarkan.
2. CCD optik dengan visi terpisah untuk titik-titik pada chip vs motherboard yang digambarkan pada layar monitor.
3. Tampilan layar untuk sebuah chip (BGA,IC, POP dan SMT, dll.) vs titik-titik motherboard yang cocok disejajarkan sebelum disolder.
4. 3 zona pemanasan, udara panas atas, udara panas bawah, dan zona pemanasan awal IR, yang dapat digunakan untuk motherboard kecil hingga iPhone, juga, hingga motherboard komputer dan TV, dll.
5. Zona pemanasan awal IR ditutupi oleh jaring baja, yang membuat elemen pemanas merata dan lebih aman.
6. Antarmuka pengoperasian untuk pengaturan waktu dan suhu, profil suhu dapat disimpan sebanyak 50,000 grup.

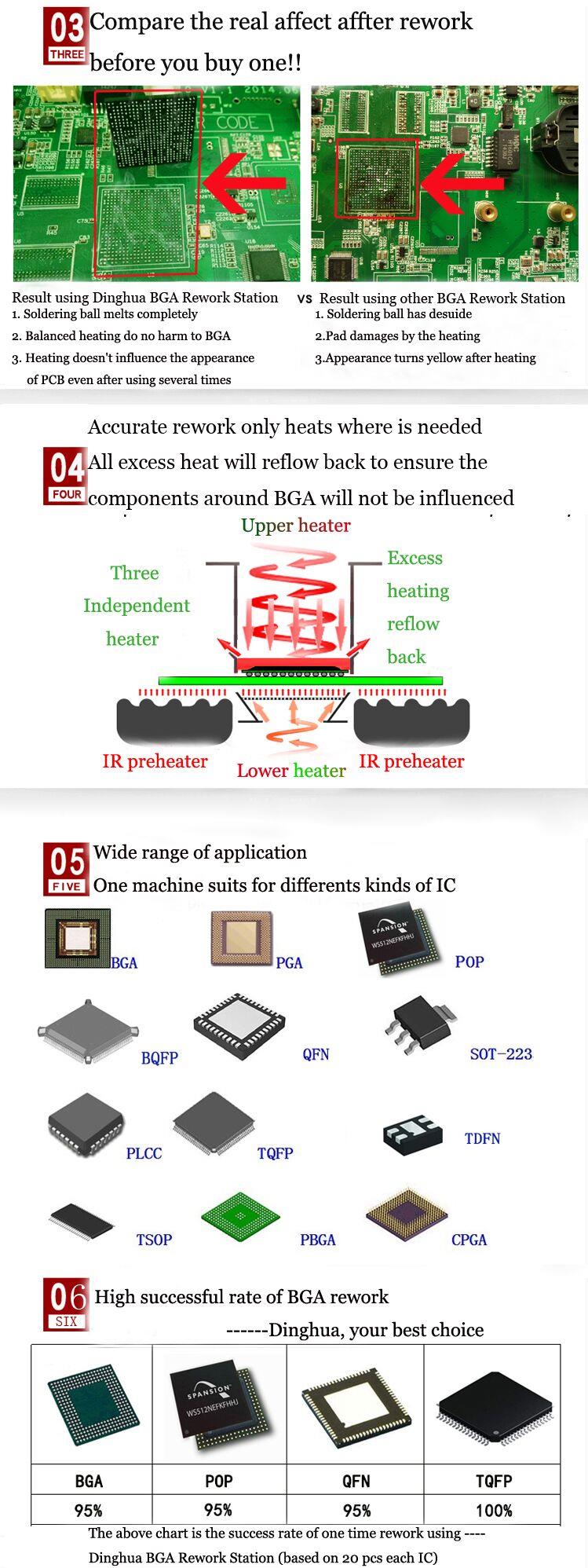

5. Mengapa Memilih stasiun pengerjaan ulang BGA SMD SMT LED Otomatis Kami?
6. Sertifikat mesin perbaikan komputer sistem pengerjaan ulang BGA
Sertifikat UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk meningkatkan dan menyempurnakan sistem mutu, Dinghua telah lulus sertifikasi audit di tempat ISO, GMP, FCCA, C-TPAT.

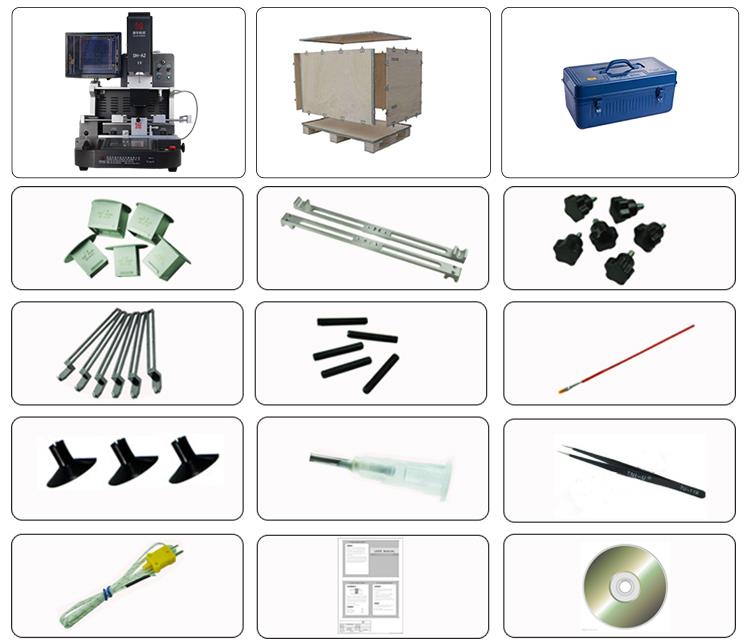

7. Pengepakan & Pengiriman mesin reballing pengerjaan ulang BGA otomatis
8. Pengiriman untuk stasiun pengerjaan ulang BGA
DHL, TNT, FEDEX, SF, Transportasi laut dan jalur khusus lainnya, dll. Jika Anda menginginkan istilah pengiriman lain, silakan beritahu kami. Kami akan mendukung Anda.
9. Ketentuan Pembayaran
Transfer bank, Western Union, Kartu Kredit. Silakan beritahu kami jika Anda memerlukan dukungan lainnya.
10. Pengetahuan yang relevan untuk amesin perbaikan BGA inframerah reballing otomatis
Menggunakan stasiun pengerjaan ulang BGA secara kasar dapat dibagi menjadi tiga langkah: pematrian, penempatan, dan penyolderan. Di bawah ini, kami mengambil stasiun pengerjaan ulang BGA DH-A2 sebagai contoh:
pematrian:
1, Persiapan Perbaikan:Tentukan nosel udara yang akan digunakan untuk chip BGA yang diperbaiki. Suhu pengerjaan ulang diatur sesuai dengan apakah solder bertimbal atau bebas timah digunakan oleh pelanggan, karena titik leleh bola solder bertimbal umumnya 183 derajat, sedangkan titik leleh bola solder bebas timah adalah sekitar 217 derajat. Perbaiki motherboard PCB pada platform pengerjaan ulang BGA dan sejajarkan titik laser merah di tengah chip BGA. Turunkan kepala penempatan untuk menentukan ketinggian penempatan yang benar.
2, Atur Suhu Pematrian:Simpan pengaturan suhu agar dapat digunakan kembali untuk perbaikan di masa mendatang. Secara umum, suhu untuk pematrian dan penyolderan dapat diatur ke nilai yang sama.
3, Mulai Pematrian:Beralih ke mode pembongkaran pada antarmuka layar sentuh dan klik tombol perbaikan. Kepala pemanas akan otomatis turun untuk memanaskan chip BGA.
4, Penyelesaian:Lima detik sebelum siklus suhu berakhir, mesin akan membunyikan alarm. Setelah kurva suhu selesai, nosel akan secara otomatis mengambil chip BGA, dan kepala penempatan akan mengangkat BGA ke posisi awal. Operator kemudian dapat menghubungkan chip BGA ke kotak material. Pematrian sekarang telah selesai.
Penempatan dan Penyolderan:
1, Persiapan Penempatan:Setelah pelepasan timah dari bantalan selesai, gunakan chip BGA baru atau chip BGA yang sudah di-reball. Perbaiki motherboard PCB dan posisikan BGA pada pad.
2, Mulai Penempatan:Beralih ke mode penempatan, klik tombol mulai, dan kepala penempatan akan bergerak ke bawah. Nosel akan secara otomatis mengambil chip BGA dan memindahkannya ke posisi awal.
3, Penjajaran Optik:Buka lensa penyelarasan optik, sesuaikan mikrometer, dan sejajarkan PCB pada sumbu X dan Y. Sesuaikan sudut BGA dengan sudut R. Bola solder (ditampilkan dengan warna biru) pada BGA dan sambungan solder (ditampilkan dalam warna kuning) pada bantalan dapat dilihat dalam berbagai warna di layar. Setelah mengatur agar bola dan sambungan solder benar-benar tumpang tindih, klik tombol "Alignment Complete" pada layar sentuh.
4, Penyelesaian:Kepala penempatan akan otomatis turun, meletakkan BGA di atas bantalan, dan mematikan penyedot debu. Kepala kemudian akan naik sebesar 2-3mm dan mulai memanas. Setelah kurva suhu selesai, kepala pemanas akan naik ke posisi awal. Penyolderan selesai.
Pematerian:
Fungsi ini digunakan untuk BGA yang penyolderannya buruk karena suhu rendah dan memerlukan pemanasan ulang.
1, Persiapan:Pasang papan PCB pada platform pengerjaan ulang dan posisikan titik merah laser di tengah chip BGA.
2, Mulai Menyolder:Atur suhu, alihkan ke mode pengelasan, dan klik mulai. Kepala pemanas akan turun secara otomatis. Setelah bersentuhan dengan chip BGA, chip akan naik sebesar 2-3mm dan kemudian mulai memanas.
3, Penyelesaian:Setelah kurva suhu selesai, kepala pemanas akan otomatis naik ke posisi awal. Penyolderan sekarang selesai.
