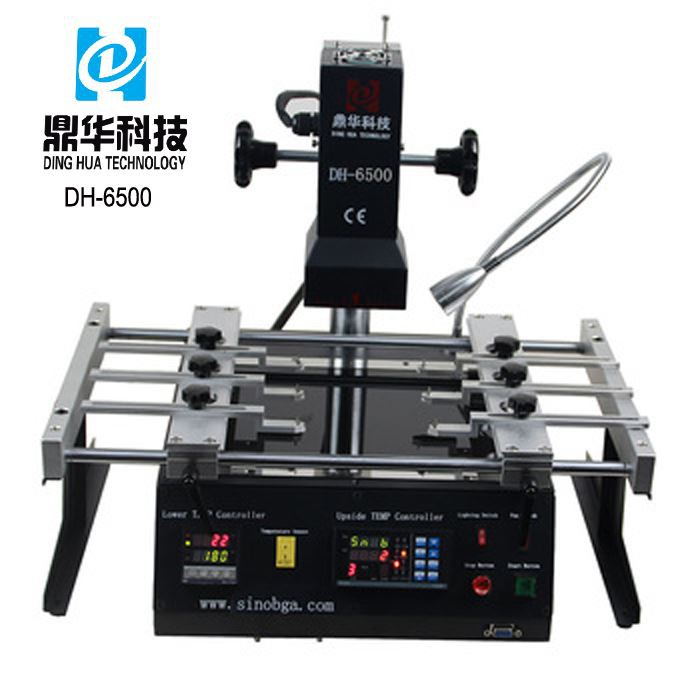

Mesin Reballing Chip Bga IR6500

 DH-6500 kompleks perbaikan inframerah universal dengan pengontrol suhu digital dan pemanas keramik untuk Xbox,

Chip PS3 BGA, laptop, pcs, dll.diperbaiki.





DH-6500 berbeda di kiri, kanan, dan belakang





Pemanas keramik IR atas, panjang gelombang 2 ~ 8um, area pemanasan hingga 80*80mm, aplikasi untuk Xbox, motherboard konsol game, dan perbaikan tingkat chip lainnya.

Perlengkapan universal, 6 buah dengan lekukan kecil dan pin tipis & terangkat, yang dapat digunakan untuk motherboard tidak biasa untuk dipasang di meja kerja, ukuran PCB bisa mencapai 300*360mm.

Untuk motherboard tetap, tidak peduli bagaimana PCB dengan bentuk apa pun, yang dapat diperbaiki dan untuk disolder

pematrian



Zona pemanasan awal bawah, ditutupi oleh pelindung kaca anti-suhu tinggi, area pemanasannya 200*240mm, sebagian besar motherboard dapat digunakan di atasnya.



2 pengontrol suhu untuk pengaturan waktu dan suhu mesin, ada 4 zona suhu yang dapat diatur untuk setiap profil suhu, dan 10 grup profil suhu dapat disimpan.





Parameter mesin reballing chip bga IR6500:

Catu daya	110~250V +/-10% 50/60Hz
Kekuatan	2500W
Zona Pemanasan	2 IR
PCB tersedia	300 * 360 mm
Ukuran komponen	2 * 2% 7e78 * 78mm
Berat bersih	16kg

Tanya Jawab

T: Bisakah ini memperbaiki ponsel?

J: Ya, bisa.



Q: Berapa harga untuk 10 set?

A: For a better price, please email us: john@dh-kd.com



T: Apakah Anda ingin menerima OEM?

A: Ya, harap beri tahu kami berapa banyak yang mungkin Anda perlukan?



Q: Dapatkah saya membeli langsung dari negara Anda?

A: Ya, kami dapat mengirimkannya ke rumah Anda dengan pos kilat.



Beberapa keterampilan tentang mesin reballing chip bga IR6500

Stasiun pengerjaan ulang BGA adalah peralatan profesional yang digunakan untuk memperbaiki komponen BGA. Ini sering digunakan dalam industri SMT. Selanjutnya, kami akan memperkenalkan prinsip dasar stasiun pengerjaan ulang BGA dan menganalisis faktor-faktor kunci untuk meningkatkan laju pengerjaan ulang BGA.



Stasiun pengerjaan ulang BGA dapat dibagi menjadi stasiun pengerjaan ulang penyelarasan optik dan stasiun pengerjaan ulang penyelarasan non-optik. Penyelarasan optik mengacu pada penggunaan penyelarasan optik selama pengelasan, yang dapat memastikan keakuratan penyelarasan selama pengelasan dan meningkatkan tingkat keberhasilan pengelasan; Penyelarasan optik didasarkan pada penyelarasan visual, dan akurasi selama pengelasan tidak begitu baik.



Saat ini, metode pemanasan utama stasiun pengerjaan ulang BGA asing adalah inframerah penuh, udara panas penuh, dan dua udara panas dan satu inframerah. Metode pemanasan yang berbeda memiliki kelebihan dan kekurangan yang berbeda pula. Metode pemanasan standar stasiun pengerjaan ulang BGA di Cina umumnya adalah udara panas atas dan bawah serta pemanasan awal inframerah bawah. , Disebut sebagai tiga zona suhu. Kepala pemanas atas dan bawah dipanaskan oleh kawat pemanas dan udara panas dialirkan keluar oleh aliran udara. Pemanasan awal bawah dapat dibagi menjadi tabung pemanas inframerah gelap, pelat pemanas inframerah, dan pelat pemanas gelombang cahaya inframerah.



Melalui pemanasan kawat pemanas, udara panas disalurkan ke komponen BGA melalui nosel udara untuk mencapai tujuan memanaskan komponen BGA, dan dengan hembusan udara panas atas dan bawah, papan sirkuit dapat dicegah agar tidak berubah bentuk. karena pemanasan yang tidak merata. Beberapa orang ingin mengganti bagian ini dengan pistol udara panas dan nosel udara. Saya menyarankan untuk tidak melakukan hal ini karena suhu stasiun pengerjaan ulang BGA dapat diatur sesuai dengan kurva suhu yang disetel. Penggunaan hot air gun akan menyulitkan pengontrolan suhu pengelasan sehingga menurunkan keberhasilan laju pengelasan.



Pemanasan inframerah terutama berperan sebagai pemanasan awal, menghilangkan kelembapan di dalam papan sirkuit dan BGA, dan juga dapat secara efektif mengurangi perbedaan suhu antara titik pusat pemanas dan area sekitarnya, dan mengurangi kemungkinan deformasi papan sirkuit



Saat membongkar dan menyolder BGA, ada persyaratan penting untuk suhu. Temperaturnya terlalu tinggi dan komponen BGA mudah terbakar. Oleh karena itu, stasiun pengerjaan ulang umumnya tidak perlu dikontrol oleh instrumen, tetapi menggunakan kendali PLC dan kendali komputer penuh. Peraturan.



Saat memperbaiki BGA melalui stasiun pengerjaan ulang BGA, hal ini terutama untuk mengontrol suhu pemanasan dan mencegah deformasi papan sirkuit. Hanya dengan melakukan kedua bagian ini dengan baik tingkat keberhasilan pengerjaan ulang BGA dapat ditingkatkan.



Stasiun pengulangan BGA adalah peralatan yang digunakan secara profesional untuk memperbaiki komponen BGA. Dia dapat digunakan dalam industri SMT. Selanjutnya, kami menyajikan prinsip-prinsip dasar stasiun pengulangan BGA dan analisis pabrik-pabrik yang cerdas untuk memperbaiki kinerja pengulangan BGA.

Stasiun pemutaran ulang BGA dapat dibagi menjadi stasiun pemutaran ulang optik dan stasiun pemutaran ulang non optik. L'alignement optique fait référence à l'alignement optique pendant le soudage, ce qui dapat menjamin presisi de l'alignement liontin le soudage dan memperbaiki le taux de réussite du soudage L'alignement optique est base sur l'alignement visuel, et la liontin presisi le soudage tidak pas jika bonne.

Pada saat ini, metode chauffage yang biasa digunakan pada stasiun reprise BGA adalah infrarouge yang lengkap, air chaud complet dan deux air chaud dan infrarouge. Metode mengemudinya berbeda, keuntungannya, dan ketidaknyamanannya berbeda. Metode chauffage standar stasiun yang menampilkan BGA di Tiongkok pada umumnya adalah chaud supérieur dan inférieur dan le préchauffage infrarouge inférieur. , Appelée la zone at trois températures. Chauffantes supérieure and inférieure sont chauffées par le fil chauffant and l'air chaud is evacué par le flux d'air. Lampu inferior dapat dibagi dalam tabung penghantar infra merah, penghantar lampu infra merah, dan penghantar plak pada satu titik cahaya infra merah.

Grace au chauffage du fil chauffant, l'air chaud est transmit au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur and inférieur, la carte de Circuit mungkin tidak dapat diganggu gugat karena alasan tersebut jangan mengemudikan mobil. Orang-orang tertentu sangat ingin mengganti bagian ini dengan pistol di udara dan bus di udara. Saya menyarankan agar suhu mobil di stasiun pemutaran ulang BGA tidak dapat disesuaikan dengan fungsi batas suhu yang ditentukan. Pemanfaatan pistol udara sulit dilakukan karena sulitnya mengontrol suhu air, sehingga mengurangi keberhasilan air panas Taux.

Chauffage infra-rouge adalah prinsip utama dari peran pra-chauffage, menghilangkan kelembaban di bagian dalam kartu sirkuit imprimé dan BGA, dan juga dapat mengurangi efisiensi perbedaan suhu di titik pusat chauffage dan zona lingkungan, dan mengurangi kemungkinan terjadinya deformasi pada kartu sirkuit yang rusak

Saat Anda melakukan instalasi dan mematikan BGA, suhu sangat penting. Suhunya sangat tinggi dan mudah untuk menyalakan komponen BGA. Oleh karena itu, stasiun pemutaran ulang secara umum tidak dapat dikontrol oleh instrumen, namun menggunakan kontrol PLC dan kontrol informasi yang lengkap. Peraturan.

Saat melakukan perbaikan BGA melalui stasiun pengulangan BGA, tombol ini akan mengontrol suhu chauffage dan mematikan deformasi kartu sirkuit yang diaktifkan. Ini bukan hal yang baik bagi Anda untuk melakukan perbaikan pada BGA.
