SMD BGA Infrared Solder Station
Mudah dioperasikan. Cocok untuk chip dan motherboard dengan ukuran yang berbeda. Tingkat perbaikan yang sukses.
Deskripsi
SMD BGA Infrared Solder Station
1. Persminan SMD BGA Infrared Soldering Station
Cocok untuk PCB yang berbeda.
Motherboard komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC, TV dan peralatan elektronik lainnya dari industri medis, industri komunikasi, industri mobil, dll.
Cocok untuk berbagai jenis chip: BGA, PGA, Pop, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, Chip LED.
2. Fitur Produk Stasiun Solder DH-A2 SMD BGA Infrared
• Desoldering, pemasangan dan solder secara otomatis.
• Karakteristik volume tinggi (25 0 l/ mnt), tekanan rendah (0,22kg/ cm2), tempel rendah suhu (220 derajat) benar -benar menjamin chip BGA listrik dan kualitas solder yang sangat baik.
• Pemanfaatan peniup udara tipe diam dan bertekanan rendah memungkinkan regulasi ventilator diam, aliran udara dapat diatur hingga 250 L/menit maksimum.
• Dukungan pusat bulat multi-lubang udara panas sangat berguna untuk PCB dan BGA berukuran besar yang terletak di pusat PCB. Hindari situasi penyolderan dingin dan ic-drop.
• Profil suhu pemanas udara panas bawah dapat mencapai setinggi 300 derajat, penting untuk motherboard ukuran besar. Sementara itu, pemanas atas dapat ditetapkan sebagai pekerjaan yang disinkronkan atau independen
DH-G620 sama sekali sama dengan DH-A2, secara otomatis berkurang, mengambil, mengembalikan dan menyolder untuk chip, dengan penyelarasan optik untuk pemasangan, tidak peduli apakah Anda memiliki pengalaman atau tidak, Anda dapat menguasainya dalam satu jam.
3. Spesifikasi DH-A2 SMD BGA Infrared Solder Station
| Kekuatan | 5300w |
| Pemanas atas | Udara panas 1200w |
| Pemanas bawah | Udara panas 1200w. Inframerah 2700W |
| Catu daya | AC220V ± 10% 50/60Hz |
| Dimensi | L530 * W670 * H790 mm |
| Penentuan posisi | Dukungan PCB V-groove, dan dengan perlengkapan universal eksternal |
| Kontrol suhu | Thermokopel tipe k, kontrol loop tertutup, pemanasan independen |
| Akurasi suhu | ± 2 derajat |
| Ukuran PCB | Max 450 *490 mm, min 22 *22 mm |
| Fine-tuning workbench | ± 15mm maju/mundur, ± 15mm kanan/kiri |
| Chip BGA | 80*80-1*1mm |
| Jarak chip minimum | 0. 15mm |
| Sensor temp | 1 (opsional) |
| Berat bersih | 70kg |
4. Detail dari DH-A2 SMD BGA Infrared Solder Station
5. Mengapa Memilih DH-A2 kami SMD BGA Infrared Soldering Station?
6. SERIFIKASI DH-A2 SMD BGA Infrared Solder Station
7. Penggerak & Pengiriman DH-A2 SMD BGA Infrared Solder Station

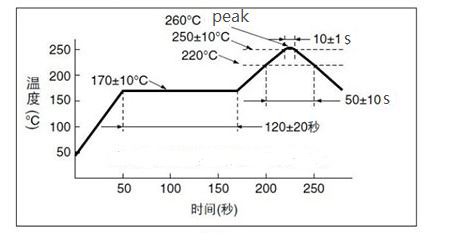

8. Bagaimana cara mengatur suhu untuk BGA Chip bebas timbal untuk menyolder
Dengan penggunaan chip yang meluas, kami juga telah lebih memperhatikan masalah pengerjaan ulang chip. Saat ini, ada dua jenis utama chip BGA yang digunakan di pasar. Yang satu dipimpin, yang lain adalah pengaturan suhu proses solder bga solder bebas timbal, timbal dan bebas timbal berbeda, jadi seberapa tepat pengaturan suhu proses solder bga solder bebas timbal? Teknologi Dinghua berikutnya Xiaobian akan memberi Anda pengantar terperinci.
Dalam keadaan normal, persyaratan suhu untuk chip BGA bebas timbal sangat ketat selama penyolderan. Suhu di mana titik leleh chip BGA bebas timbal sekitar 35 derajat lebih tinggi dari titik leleh chip BGA bebas timbal. Chip BGA memimpin perlu memahami karakteristiknya sebelum menyolder. Secara umum, titik peleburan solder reflow bebas timbal bervariasi sesuai dengan pasta solder bebas timbal. Di sini kami memberikan dua nilai sebagai referensi. Titik lebur paduan copper-silver adalah sekitar 217 derajat, dan titik leleh pasta solder paduan copper adalah sekitar 227 derajat. Di bawah dua suhu ini, pasta solder tidak dapat dilebur karena pemanasan yang tidak mencukupi. Saat membeli stasiun pengerjaan ulang BGA, Anda juga perlu memperhatikan berkonsultasi dengan produsen tentang suhu pemanasan chip BGA bebas timbal. Apakah perangkat dapat memenuhi suhu. Jika tidak, Anda perlu mempertimbangkan apakah akan membeli. Secara umum, suhu di tungku bebas timbal harus sekitar 10 derajat. Berikut ini adalah pengantar terperinci:
| Bahan paduan | Point Melting (derajat) |
| Sn99ag 0. 3cu 0. 7 | 217-221 |
| Sn95.5ag4cu 0. 5 | 217-219 |
| Sn95.5ag3.8cu 0. 7 | 217-220 |
| Sn95.7ag3.8cu 0. 5 | 217-219 |
| Sn96.5ag3cu 0. 5 | 216-217 |
| Sn98.5ag 0. 5cu1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
Saat mengoperasikan solder chip BGA bebas timbal, kami biasanya menggunakan seluruh lembaran logam untuk membuat rongga tungku, yang secara efektif dapat memastikan bahwa rongga tungku tidak melengkung pada suhu tinggi. Namun, ada banyak produsen buruk yang menggunakan lembaran logam kecil untuk menyambungkan ke dalam rongga tungku untuk bersaing dengan harga. Jenis peralatan ini umumnya tidak terlihat jika Anda tidak memperhatikannya, tetapi kerusakan warp akan terjadi jika berada di bawah suhu tinggi.
Chip BGA bebas timbal juga penting untuk menguji paralelisme trek selama operasi suhu tinggi dan suhu rendah sebelum menyolder karena ini akan secara langsung mempengaruhi tingkat keberhasilan solder dari chip BGA. Jika bahan dan desain peralatan pengerjaan ulang BGA yang dibeli menyebabkan trek mudah dideformasi dalam kondisi suhu tinggi, itu akan menyebabkan jamming atau jatuh. Solder timah konvensional SN63PB37 adalah paduan eutektik, dan titik peleburannya dan suhu titik beku adalah sama, keduanya 183 derajat C. Sambungan solder bebas timbal dari snagcu bukan paduan eutektik, dan titik peleburannya berkisar dari 217 Tingkat C hingga 221 derajat C, suhu di bawah 217 derajat C adalah padat, dan suhu di atas 221 derajat C adalah cair. Saat suhu antara 217 derajat C dan 221 derajat C, paduan menunjukkan keadaan yang tidak stabil
