2 Zona Pemanasan Layar Sentuh BGA Rework Machine

2 Zona Pemanasan Layar Sentuh BGA Rework Machine

DH -200 ini adalah mesin perbaikan IC kecil dengan kepala atas otomatis, dan zona pemanasan awal, juga layar sentuh

untuk waktu & suhu dikendalikan dengan tepat. Digunakan untuk iPhone, iPad,Huawei, ponsel Samsung dll.

1. Fitur Produk dari 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA Ukuran Mesin Kecil Kecil

1. Teknologi Hot Air and Infrared Welding
2. Udara panas dan pemanasan inframerah dapat mencegah kerusakan IC yang disebabkan oleh pemanasan yang cepat atau terus menerus.
3. Mudah dioperasikan; Pengguna dapat menjadi mahir setelah satu hari pelatihan.
4. Tidak diperlukan alat pengelasan; Ini dapat mengelas chip hingga 50mm.
5. Dilengkapi dengan sistem lelehan panas 800W, dengan rentang pemanasan 240mm x 180mm.
6. Itu tidak mempengaruhi komponen pintar tanpa udara panas dan cocok untuk mengelas BGA, SMD, CSP, LGA, QFP, PLCC, dan BGA Reballing.
7. Ini cocok untuk berbagai komponen BGA komputer, notebook, dan PlayStation, terutama chipset Northbridge dan Southbridge.

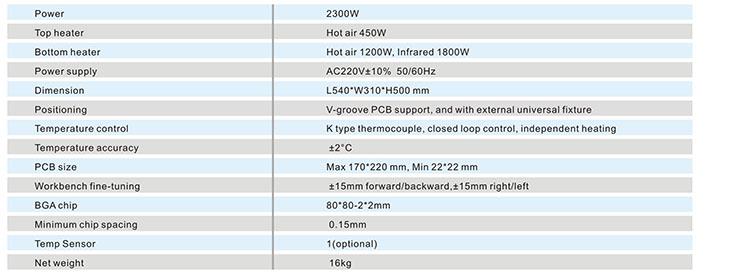

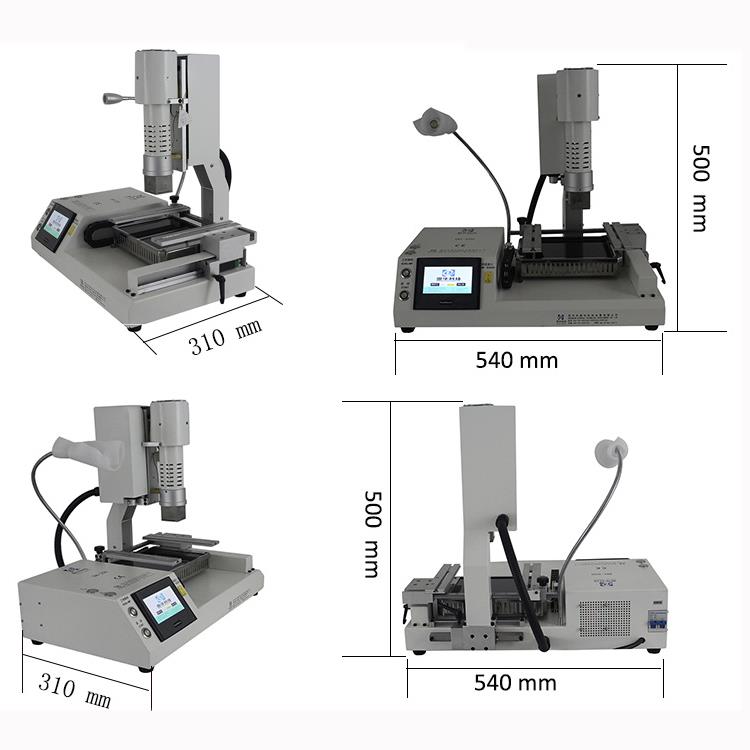

2. Spesifikasi 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA

3. Detail 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA

1.2 Pemanas Independen (udara panas & inframerah);

2. Tampilan Digital HD;

3. Antarmuka layar sentuh HD, kontrol PLC;

4. LED Headlamp;

A. Zona pemanasan awal, tabung pemanasan serat karbon IR, dan perisai kaca anti-high-suhu, yang dapat mencegah komponen kecil jatuh.

B. Lampu LED, daya 10W, terang dan fleksibel.

C. 4 perlengkapan universal yang dapat digunakan untuk PCB lain dengan bentuk tidak teratur.

1. Jarak yang dapat disesuaikan untuk PCB dan nozzle

2. Movable PCB Workbench dan IR Prearmeating Zone

3. Kepala atas, secara otomatis naikkan atau tolak

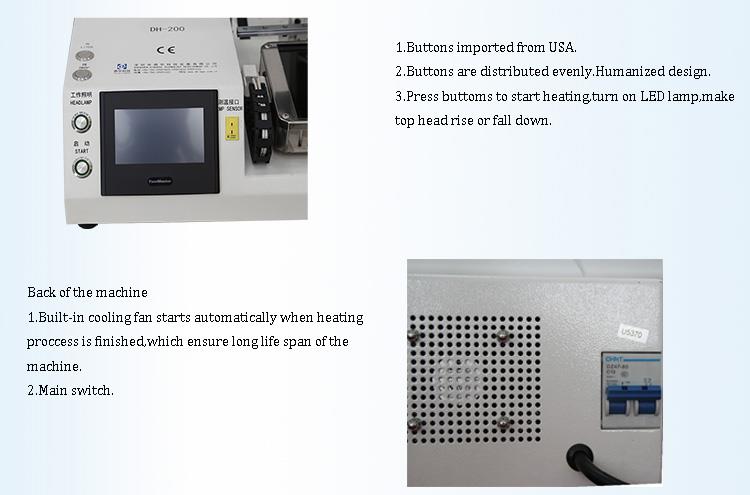

1. 4 tombol, dua di antaranya mengontrol peningkatan dan penurunan kepala atas; sederhana dan efektif.
2. Kipas pendingin bawaan, yang memastikan pemanasan awal IR tidak terlalu panas.

4.Mengapa Pilih 2- kami Mesin Rework BGA Lembaga Pemanasan-Zone?

• Pemanas adalah faktor penting untuk pengerjaan ulang yang sukses. Kami menggunakan satu yang diimpor dari Taiwan atau Jerman dan melakukan tes ketat pada setiap unit.
• Hasilnya setelah putus asa bersih dan sempurna, dengan PCB tetap dalam kondisi baru.
• Desain udara panas mencakup setidaknya satu lubang dan empat takik di empat sisinya, yang membantu mencegah panas berlebih.

Penggunaan:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, dll.

5. Sertifikat 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA

1. Lebih dari 38 PC paten dan 100 teknologi canggih yang diterima oleh pemerintah.

2.CE, iOS9001, dan ROHS dll.

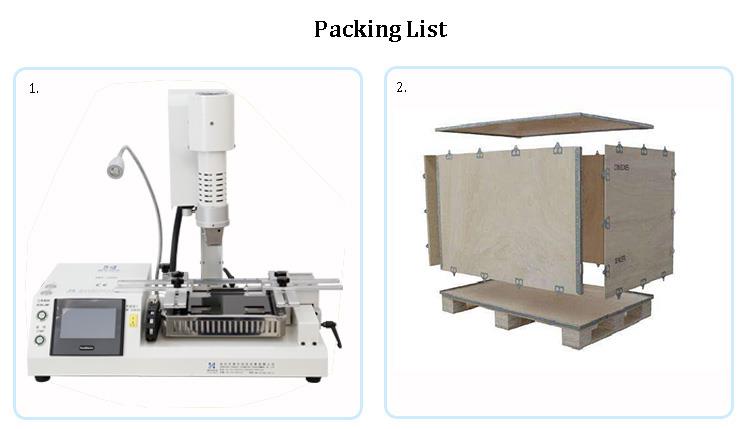

6. Pengepakan & Pengiriman 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA

Aksesori dari 2 Zona Pemanasan Layar Sentuh BGA Rework Machine

1. 6 PCS perlengkapan universal
2. Sekrup tanpa kepala
3. Sikat
4. Pengisap karet
5. Pena vakum
6. Pinset
7. Termokopel
8. Mengajar CD
9. Manual

7. Penggunaan 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA (DH -200)

Siklus pengerjaan ulang yang lengkap, termasuk pemanasan awal, putus asa, menyolder komponen, dan menghilangkan sisa solder, mungkin memerlukan penggunaan besi solder dan reeballing. Kami menyarankan menggunakan aStensil UniversalCocok untuk banyak chip yang berbeda, stasiun pengerjaan ulang BGA, besi solder kecil, dan stensil untuk siklus pengerjaan ulang.

Spektrum perangkat pemasangan permukaan yang kompatibel berkisar dari sangat kecil (1x1mm) hingga komponen besar (BGA).

Modul pemanas bawah area penuh telah dioptimalkan untuk mengerjakan ulang PCB berukuran kecil, seperti yang ditemukan dalam elektronik konsumen (ponsel, iPad, pelacak GPS, dll.).

Beberapa pustaka profil yang telah dipasang sebelumnya dan pengalaman pengguna visual yang intuitif memungkinkan operator baru untuk segera mulai bekerja.

Sejumlah fitur profesional, termasuk zona pemanasan pemanasan IR bergerak dan lampu pemanas IR kaca, membuat mesin ini banyak digunakan di bengkel pribadi dan pabrik-pabrik kecil.

8. Pengetahuan Terkait dari 2 Zona Pemanasan Layar Sentuh Mesin Rework BGA

Cara menghapus sambungan solder:

1. Pertama, panaskan papan PCB dan BGA untuk menghilangkan kelembaban. Oven dapat dikontrol dengan pengaturan suhu konstan.
2. Pilih tuyere yang sesuai dengan ukuran chip BGA dan pasang ke mesin. Tuyere atas harus sedikit menutupi chip BGA, dengan margin 1 hingga 2mm. Tuyere atas mungkin sedikit lebih besar dari BGA, tetapi seharusnya tidak lebih kecil, karena itu dapat menyebabkan pemanasan BGA yang tidak rata. Tuyere yang lebih rendah harus sedikit lebih besar dari BGA.
3. Perbaiki PCB yang bermasalah di stasiun BGA Rework. Sesuaikan posisinya dan klem PCB dengan fixture. Pastikan BGA Bawah Tuyere disejajarkan (untuk PCB tidak teratur, gunakan perlengkapan berbentuk khusus). Tarik keluar garis pengukuran suhu dan sesuaikan posisi tuyere atas dan bawah sehingga tuyere atas menutupi BGA, meninggalkan celah sekitar 1mm, sedangkan tuyere bawah melawan PCB.
4. Atur kurva suhu yang sesuai: titik leleh timbal pada 183 derajat, dan titik leleh bebas timbal pada 217 derajat. Ikuti kurva suhu program bebas timbal di stasiun pengerjaan ulang, membuat penyesuaian yang diperlukan seperti yang ditunjukkan pada gambar. (Gambar berikut menunjukkan parameter yang saya setel secara pribadi untuk perbaikan, tetapi ini hanya untuk referensi. Juga disarankan untuk mengoperasikan stasiun pengerjaan ulang BGA dengan kurva suhu yang ditetapkan untuk penyesuaian yang mudah dan pemantauan suhu real-time.)
5. Klik untuk memulai proses pengelasan. Saat alarm menandakan siaga, lepaskan kepala angin atas dan gunakan pena hisap vakum yang dilengkapi dengan mesin untuk mengambil BGA.

Jika sambungan solder tidak dapat dilepas, memecahkan masalah proses BGA dan menyesuaikan pengaturan berdasarkan kondisi yang dihadapi selama perbaikan aktual.
