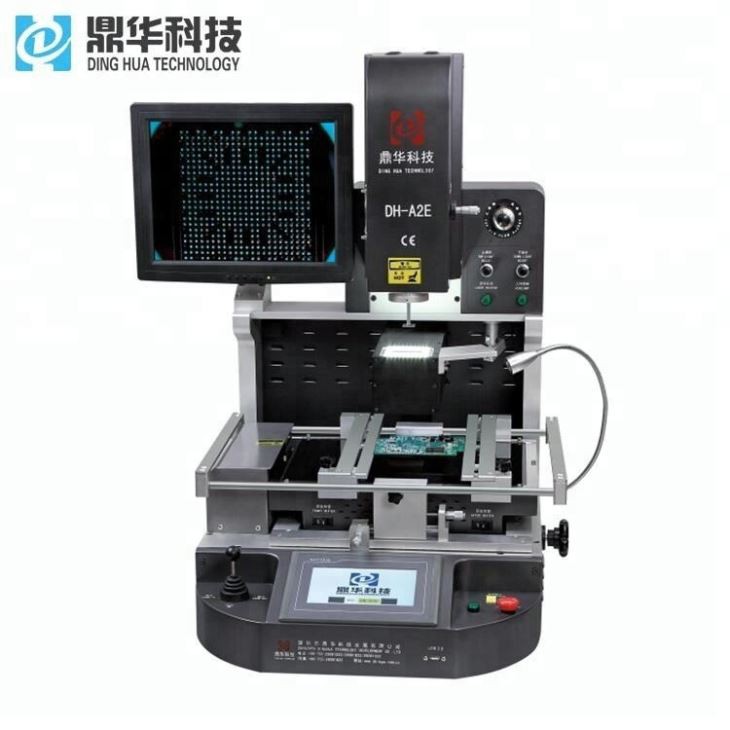

Mesin Solder BGA Optik Kamera CCD

1.perkenalan produk

Sumbu Z otomatis dengan kecepatan 2 tahap yang dapat diprogram

Dudukan papan presisi dengan alas pengunci vakum, mikrometer XY, penyangga bawah

Pendinginan udara terkompresi melewati pemanas menghasilkan sambungan yang kuat dan berkualitas

Empat input termokopel

Perpustakaan profil yang telah ditentukan sebelumnya

Urutan proses yang dikontrol perangkat lunak dengan interlock pengaman

Konfigurasi Pasang dan Operasikan

Keterlibatan operator minimal

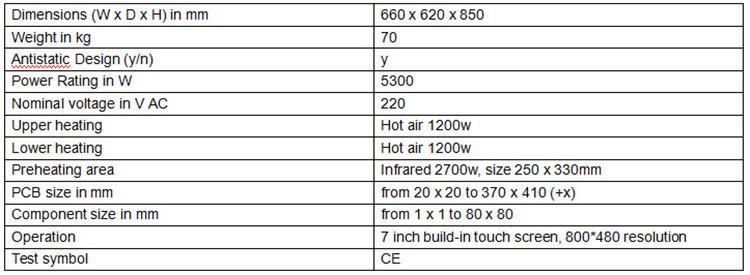

2.Spesifikasi Produk

3.Aplikasi Produk

Flip Chip ke substrat / PCB melalui proses pemasangan solder

Flip Chip / Die ke substrat melalui ikatan kompresi termo

Pemasangan Flip Chip / die menggunakan pasta non konduktif

Mati pada substrat melalui pilar tembaga yang terbentur

Lampiran die epoksi konduktif

BGA/LGA/CCGA/QFN dll. pengerjaan ulang komponen.

4.Rincian Produk

5.Kualifikasi Produk

6. Layanan kami

Waktu tunggu sampel adalah 5 hari.

Waktu tunggu pesanan yang besar adalah 7- 15 hari.

Kami menawarkan pelatihan gratis dan garansi 1 tahun, dukungan teknis seumur hidup.

Harga paling kompetitif, mesin baru dikirim dari pabrik Dinghua.

Tanpa biaya perantara, Anda berurusan dengan pabrik.

7.Pertanyaan Umum

●Bagaimana mesin pengerjaan ulang BGA Anda menjamin keselarasan bola solder yang presisi pada chip dan sambungan solder

di PCB?

A: Sistem penglihatan optik berwarna, dengan gerakan sumbu x dan Y manual, dengan cahaya terpisah dua warna, memperbesar/memperkecil dan memperhalus

fungsi tune, termasuk perangkat resolusi perbedaan warna. Tampilan layar dengan jelas menampilkan kondisi penyelarasan

bola solder pada chip dan sambungan solder pada PCB.

●Apa prinsip pemanasan udara panas dan inframerah pada mesin pengerjaan ulang BGA Anda?

A: Ada tiga pemanas independen. Platform pemanasan awal Udara Panas Atas + Udara Panas Bawah + Inframerah. Udara panas

memiliki keuntungan dari pemanasan dan pendinginan yang cepat. Suhunya sangat mudah dikendalikan. Bagian bawah inframerah

untuk mencegah deformasi PCB (Alasan deformasi umum: Perbedaan suhu yang besar antar lokasi

PCB dan chip BGA target.) Mode mesin ini relatif mudah dikendalikan dan suhunya mudah dikontrol.
