Stasiun Pengerjaan Ulang BGA Satelit TV Optik

1. perkenalan produk

• Pengenalan Situs Ultra Presisi
• Kecepatan & Fleksibilitas Penyelarasan Unggul
• Pencitraan Lokasi Sasaran yang Presisi
• Sensitivitas Maksimum untuk Penempatan Bagian Halus
• Pewarnaan Piksel pada Bantalan untuk Kontras Tertinggi
• Zoom Optik & Fokus Otomatis untuk Kualitas Gambar Unggul
• Pencitraan yang Diperbesar pada Bagian Ukuran Mikro
• Layanan & Dukungan Pemenang Penghargaan!

• Umpan Balik Kekuatan Berkecepatan Tinggi Memberikan Sensitivitas Maksimum untuk Penempatan Komponen Halus.

• Antarmuka Kamera Dua Warna Menawarkan Opsi Pemrosesan Unik

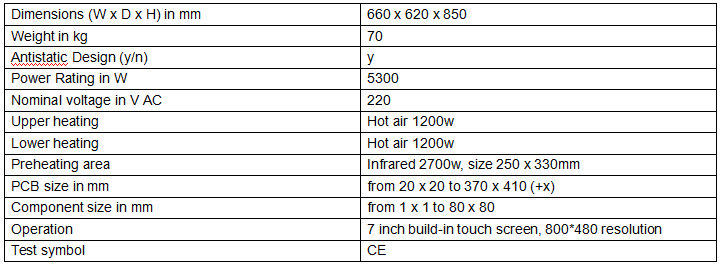

2. Spesifikasi Produk

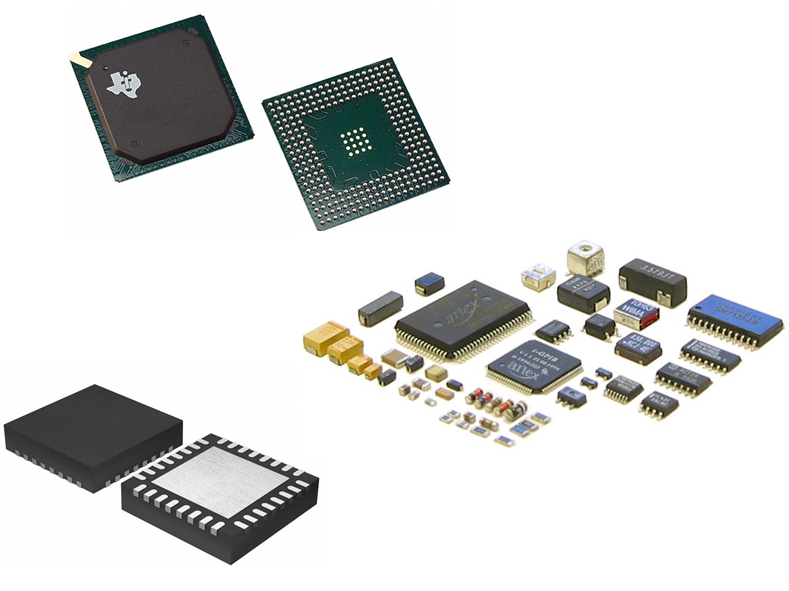

3. Aplikasi Produk

Stasiun Pengerjaan Ulang BGA Dinghua menampilkan teknologi visi dan kontrol proses termal terbaru.

Papan sirkuit tercetak dan substrat yang terdiri dari komponen seperti BGA, CSP, QFN, Flip Chips,

PoP, Wafer Level Dies, dan banyak SMD lainnya diproses dengan hasil berkualitas tinggi secara konsisten. Tepat

mekanika dan perangkat lunak canggih menyederhanakan penempatan komponen, penyolderan, dan/atau pengerjaan ulang. Operator

keterlibatannya sangat terbatas sehingga sistem ini mudah diatur dan digunakan. Tersedia dalam benchtop dan mandiri

konfigurasi, mesin ini ideal untuk prototipe R&D, NPI, Teknik, laboratorium Analisis Kegagalan juga

Lingkungan produksi OEM / CEM. Otomatisasi, kemampuan mesin, dan kemudahan penggunaan sangat penting untuk keduanya

prototipe dan aplikasi volume produksi yang memerlukan konsistensi dan kualitas.

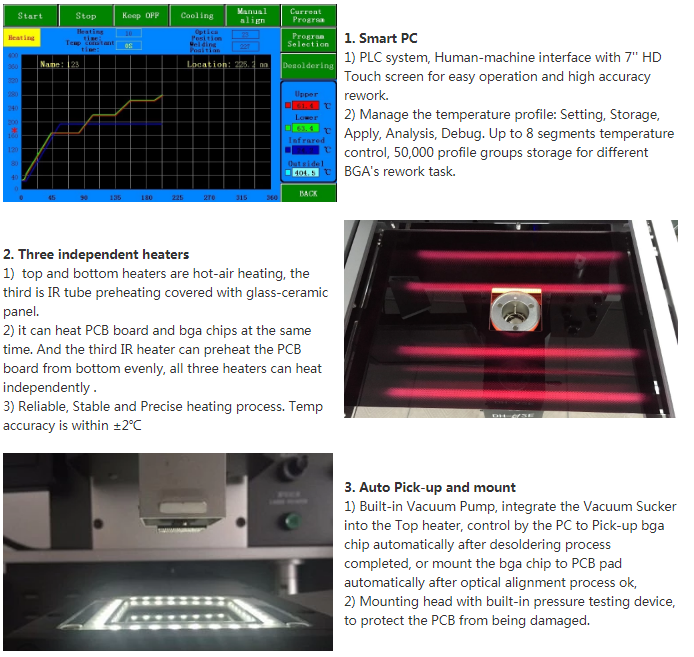

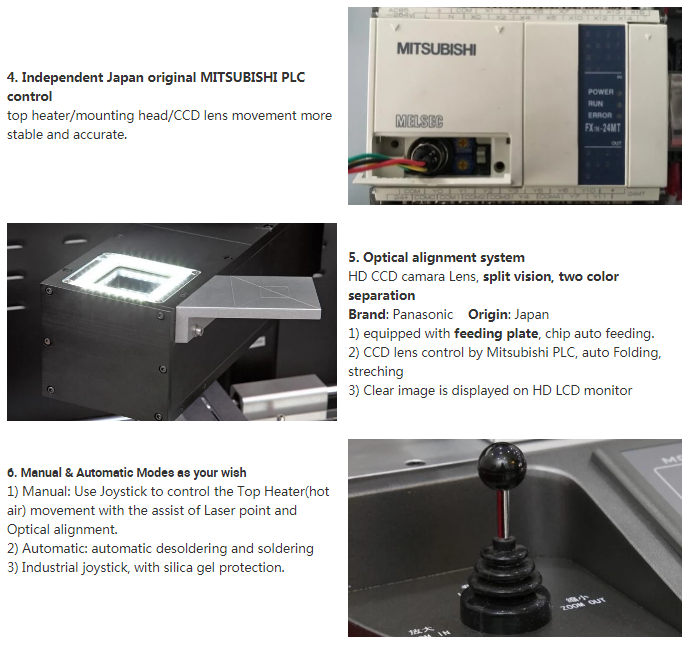

4. Rincian Produk

5. Kualifikasi Produk

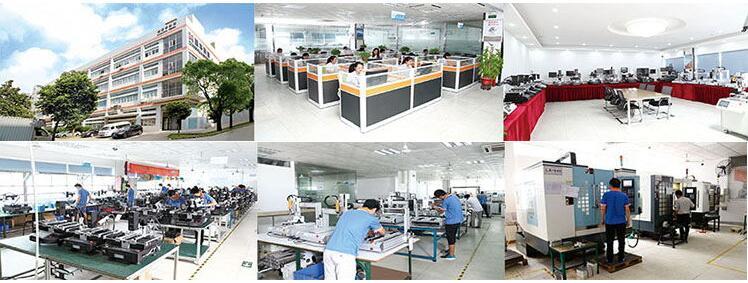

6. Pelayanan kami

Sistem pengerjaan ulang yang memenangkan penghargaan dan dipatenkan

Saat ini, kami memiliki lebih dari 50 insinyur dan teknisi berpengalaman yang mengerjakan inovasi dan peningkatan baru

setiap hari - secara keseluruhan 10% karyawan kami bekerja di bidang penelitian & pengembangan. Perusahaan Dinghua sudah melakukannya

sebuah teknologi yang masing-masing merupakan pemimpin pasar dunia di banyak bidang bisnisnya. Berbagai paten dan penghargaan membuktikan keunggulan kami

dorongan terus-menerus menuju inovasi. Dengan mengadopsi proses perubahan yang stabil, kami menyesuaikan produk kami dengan perubahan yang cepat

kebutuhan pasar, sekaligus mengembangkan peta jalan teknologi dan inovasi yang berkelanjutan.

7. Pertanyaan Umum

Desain yang kokoh memungkinkan penempatan yang sangat presisi hingga berukuran 00,0002" atau 5 mikron. Pengukuran Kekuatan berbasis perangkat lunak yang baru diimplementasikan

Sistem memungkinkan untuk menangani perangkat terkecil dan paling rapuh sekalipun bersama dengan paket kompleks seperti cetakan bertumpuk atau Paket-

Dalam Paket (PoP). Split Vision Optics memungkinkan tampilan bagian atas PCB/substrat dan bagian bawah komponen secara bersamaan ditumpangkan

dan sejajarkan kedua gambar. Split Imaging adalah fitur yang menciptakan tampilan sudut diagonal untuk menyelaraskan paket yang lebih besar dengan perbesaran tinggi.

Komponen berkualitas tinggi dalam sistem optik memastikan pencitraan yang jelas dan bebas distorsi. Memungkinkan kontrol proses reflow loop tertutup yang tepat

meniru profil produksi asli. Perangkat lunak ini berisi database profil yang telah ditentukan sebelumnya yang dipilih pengguna berdasarkan paket

dan PCB sedang dikerjakan ulang. Fitur Pembuatan Profil Otomatis memungkinkan pengguna untuk mengembangkan profil optimal dalam satu pass yang dapat disimpan

untuk pemrosesan di masa depan. Profil dapat dengan mudah dimodifikasi, dioptimalkan, dan disimpan untuk penggunaan di masa mendatang. Pengaturan dapat disesuaikan dengan cepat saat profil sedang aktif

berlari. Perangkat lunak mengontrol reflow melalui pemanas atas udara paksa, pemanas bawah udara paksa, dan pemanas awal IR Kuarsa area luas. Aliran udara di pemanas atas

dipantau oleh perangkat lunak dan memberikan keseragaman suhu yang sangat baik. Ini menjamin aliran yang sangat lembut yang tidak dapat mengganggu bahkan hal terkecil sekalipun

komponen yang berdekatan seperti pasif 01005. Pendinginan komponen dan PCB yang terkontrol dilakukan melalui aliran udara langsung di nosel atas, aliran udara di

pemanas bawah terlokalisasi, dan kipas pendingin aliran udara silang otomatis yang kuat.
