Kartu VGA Optik BGA Mengolah Stasiun

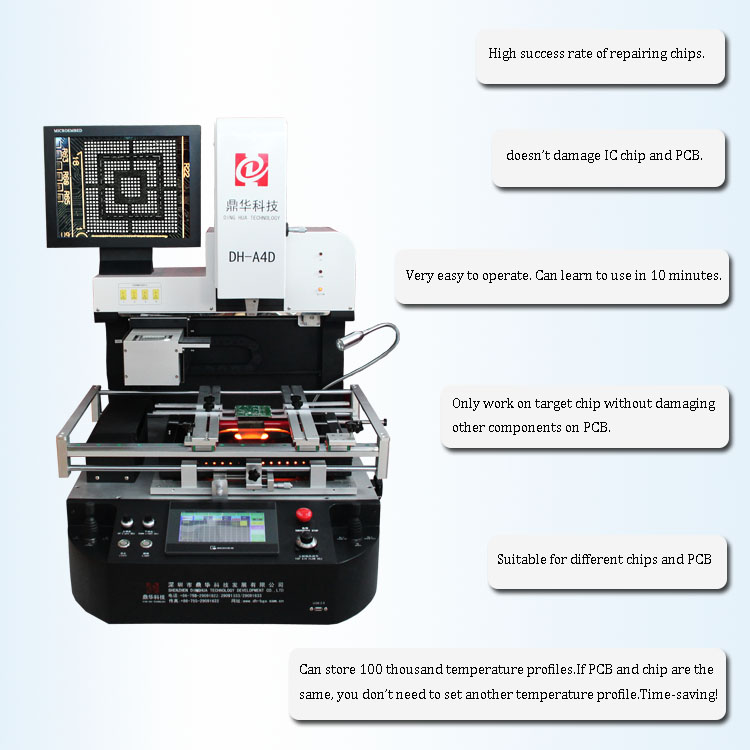

DH A4D reballing otomatis penuh, stasiun ulang mesin BGA dengan sistem penyelarasan optik. Layar sentuh HD, mesin cerdas, pengaturan sistem digital.
Deskripsi
Kartu VGA Optik BGA Mengolah Stasiun
1. Aplikasi Kartu VGA Optik BGA Mengolah Stasiun
Motherboard komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC, TV, dan peralatan elektronik lainnya dari industri medis, industri komunikasi, industri mobil, dll.
Cocok untuk berbagai jenis chip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, CPGA, chip LED.
2. Fitur Produk dari Kartu VGA Optik BGA Mengolah Stasiun
• Pematrian, pemasangan dan pematrian secara otomatis.
• Sistem penyelarasan optik yang presisi
Dengan 15 inci dan 1980P, bahkan setelah titik-titik solder kecil dapat diamati secara total, perbesar 10x ~ 220x.
• Komputer yang merupakan otak mesin, yang dikendalikan oleh PLC dan PID.
• Vakum bawaan pada kepala pemasangan mengambil chip BGA secara otomatis setelah pematrian selesai.
• Area pemanas IR, tabung pemanas serat karbon, lampu gelap mudah diserap oleh PCB, dan area pemanas IR dapat dipindahkan untuk posisi yang tepat.
3. Spesifikasi Kartu VGA Optik BGA Mengolah Stasiun

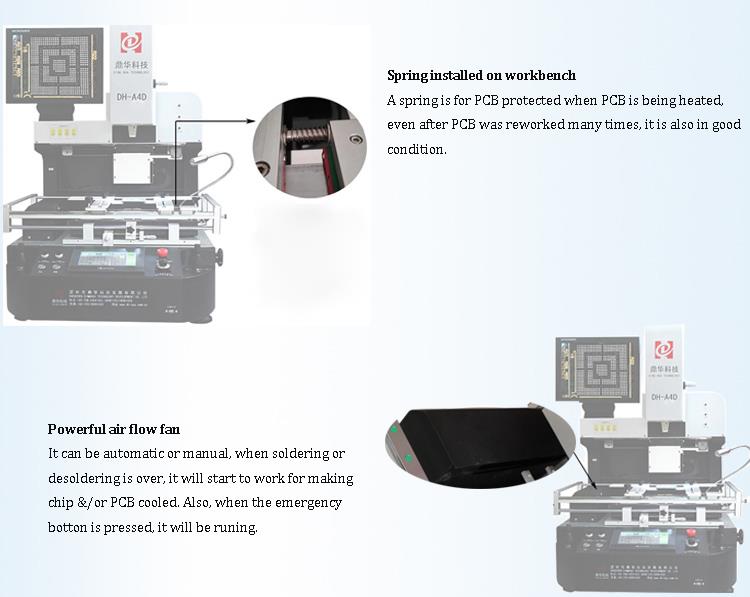

4. Rincian Kartu VGA Optik BGA Mengolah Stasiun

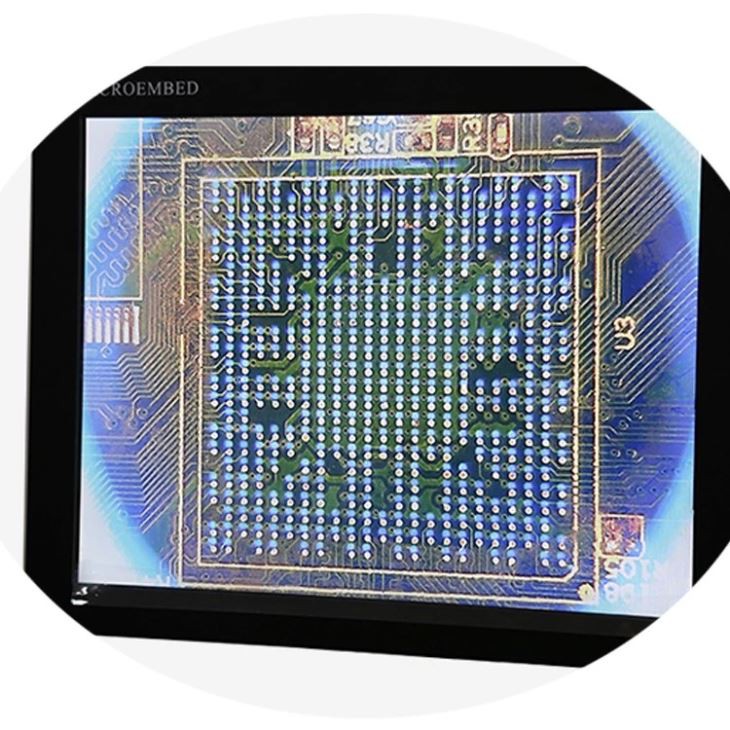

1.A CCD kamera (sistem penyelarasan optik yang tepat);
2.HD tampilan digital;
3. Mikrometer (sesuaikan sudut chip);

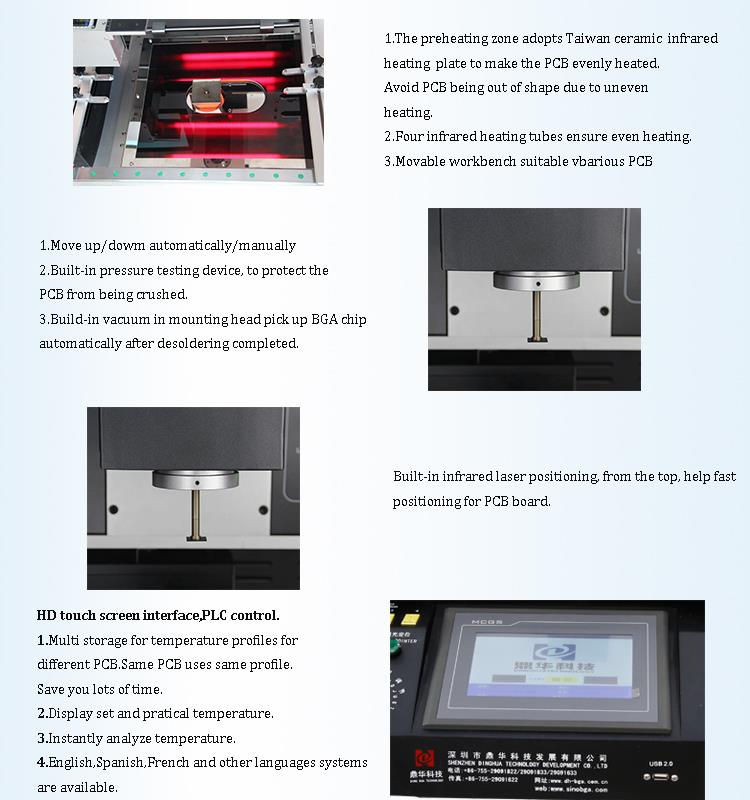

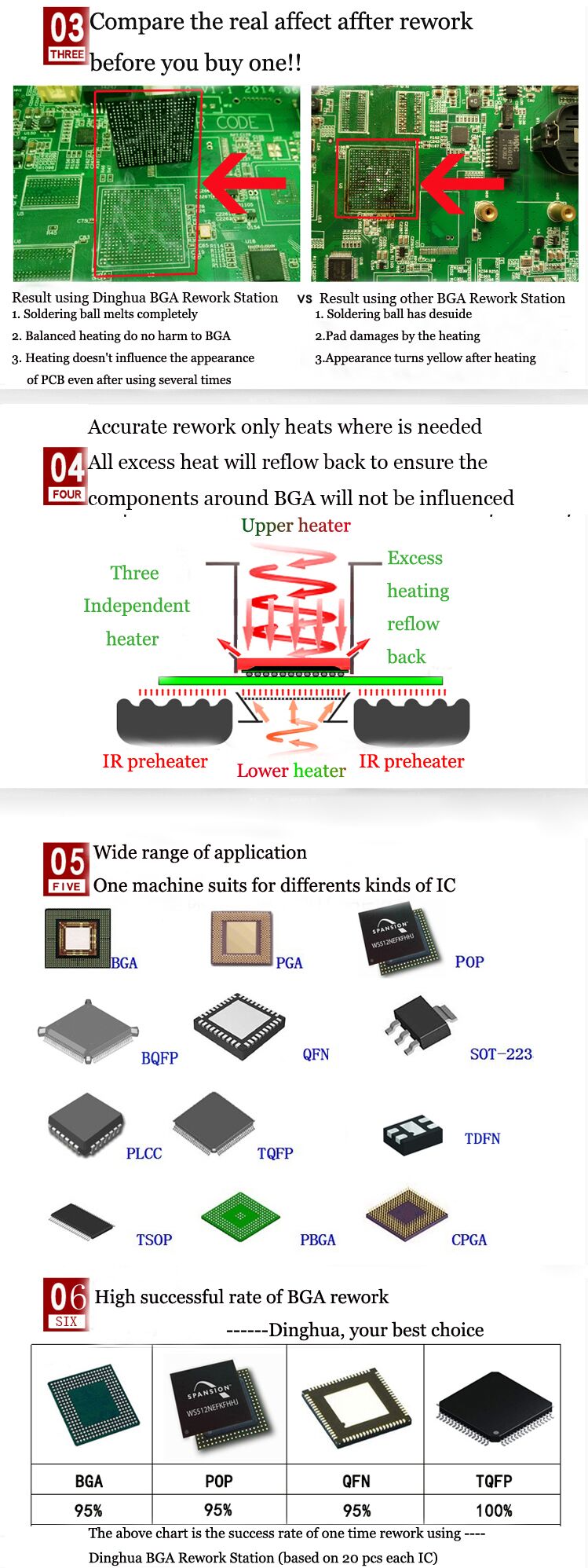

4.3 pemanas independen (udara panas & inframerah);
5. Pemosisian laser;
6. Antarmuka layar sentuh HD, kontrol PLC;
7. Led Headlamp.



5. Mengapa Memilih Kartu VGA Optik Kami BGA Mengolah Stasiun?


6. Sertifikat Kartu VGA Optik BGA Mengolah Stasiun

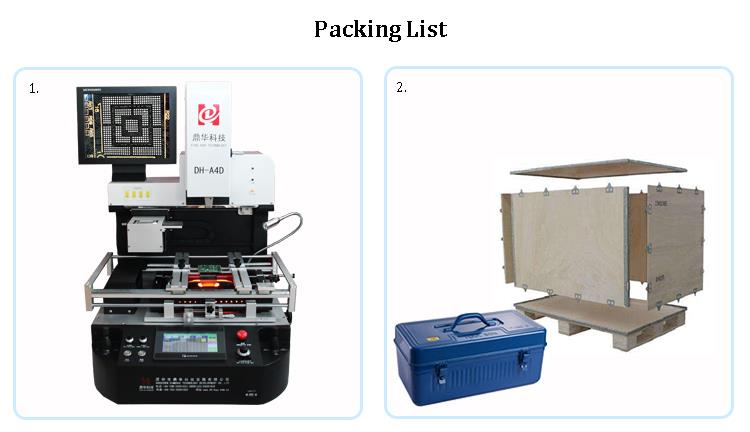

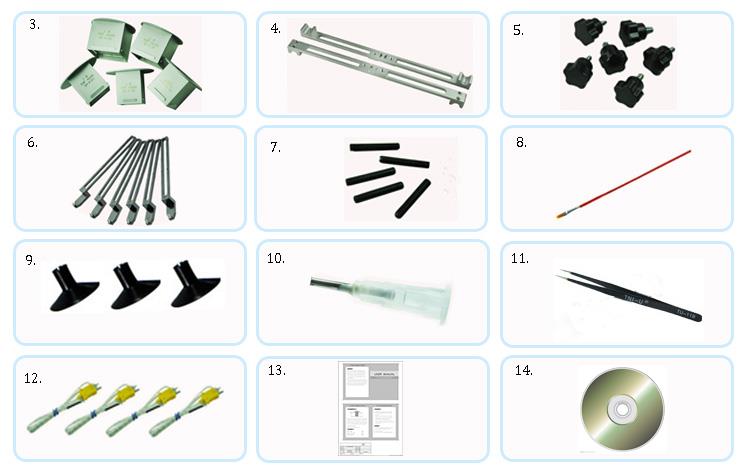

7.Packing & Pengiriman Kartu VGA Optik BGA Mengolah Stasiun


8.Pertanyaan tentang BGA Mengolah Stasiun VGA Optik
Bagaimana mengukur sinyal di bawah paket BGA?
Untuk mengukur sinyal di bawah BGA, kira-kira ada dua skenario: Skenario A: Pengukuran bentuk gelombang pada operasi IO kecepatan rendah dari chip; Skenario B: Pengukuran kualitas sinyal pada IO kecepatan tinggi. Skenario Skenario: Mengukur IO kecepatan rendah. Anda dapat meninggalkan titik uji dalam fase skematis dan menempatkannya pada posisi pengukuran yang baik. Jika Anda tidak memiliki titik uji, Anda hanya bisa terbang. Ada dua kasus di sini: Pertama, jika pin yang akan diuji dekat dengan tepi chip, Anda dapat terbang langsung dari pad. Metode garis terbang: 1, pertama lepas chip, amati situasi bola, jika tidak ada timah dan bentuk yang lebih baik, chip ini dapat diletakkan kembali pada tempatnya. Tentu saja, jika Anda tidak mengambilnya, Anda hanya bisa membuangnya dan mengubahnya. 2. Kawat enamel dibakar dengan ujung yang sangat kecil, dan besi solder digunakan pada pad PCB. Ratakan garis untuk memastikan tidak kencang, jika tidak, akan memantul ketika senapan angin bertiup. 3, chip kembali ke tempatnya. Pistol udara bertiup. Lihat jawaban saya yang lain "hand solder BGA". Kedua, jika pin yang akan diuji jauh dari tepi, seperti baris ketiga, tingkat keberhasilannya cukup rendah. Anda disarankan untuk melepas chip dan menerbangkan semua pin ke pad. Tes mana yang diukur. Skema Skenario B: Untuk IO kecepatan tinggi, seperti USB, MIPI, DDR, dll., Meninggalkan titik uji dan jalur terbang tidak diinginkan, sehingga hanya sinyal yang dapat diukur, dan kualitas sinyal tidak dapat diukur secara akurat. Selain itu, titik uji itu sendiri menempati area kabel yang berharga dan membawa pengaruh buruk pada impedansi pemutusan. Chip hanya dapat dilepas dan S-parameter diukur langsung pada pad yang diuji.
