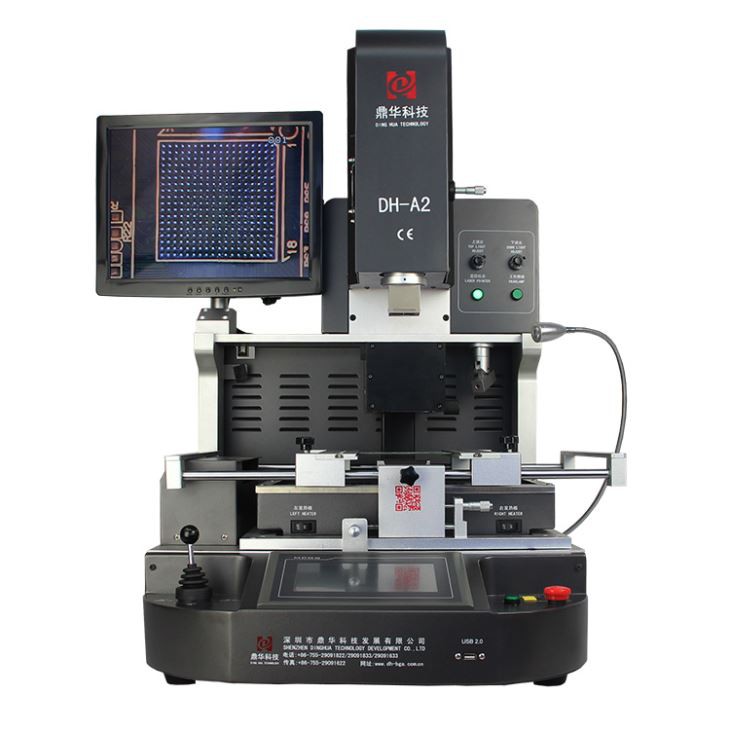

Stasiun Kerangka Kerja Bga MacBook Optik
1. Secara otomatis solder, desolder dan mount chip BGA IC dengan sistem penyelarasan optik dan 3 area pemanasan.
2. Tingkat perbaikan yang sukses tinggi.
3. Cocok untuk ukuran PCB: MAX450*490, MIN22*22mm.
4. Cocok untuk ukuran chip: 80*80-1*1mm
Deskripsi
1. Aplikasi
Cocok untuk PCB yang berbeda.
Motherboard komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC, TV, dan perangkat lainnya
Peralatan elektronik dari industri medis, industri komunikasi, industri mobil, dll.
Cocok untuk berbagai jenis chip: BGA, PGA, Pop, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, Chip LED.

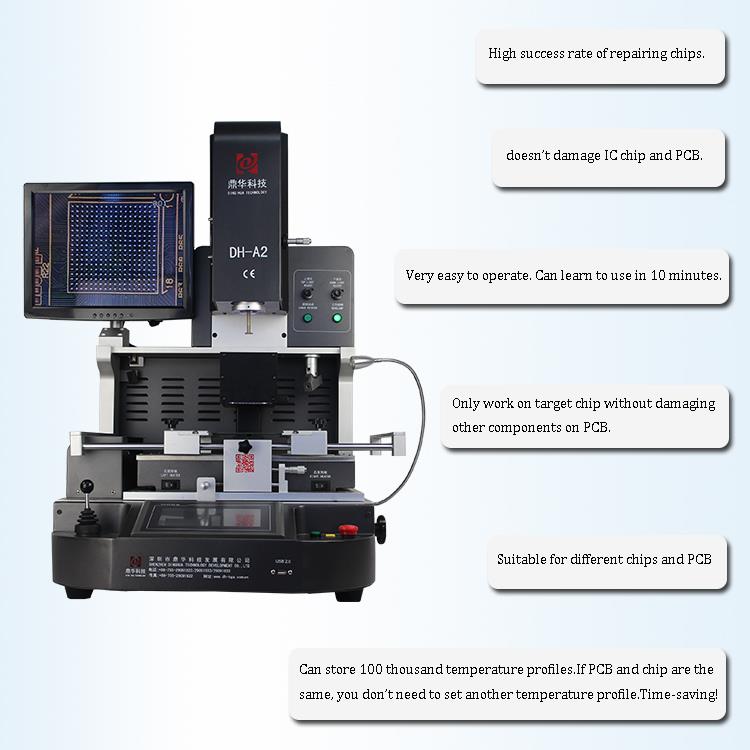

2. Fitur Produk
• Desoldering, pemasangan dan solder secara otomatis.
• Tingkat keberhasilan yang tinggi dari perbaikan chip dan PCB.
• Mesin tidak akan merusak komponen di sekitarnya di sekitar chip target pada PCB karena kontrol suhu yang ketat.
• Sistem perataan optik yang tepat
Zoom in/out dan mikro-disesuaikan, dilengkapi dengan perangkat deteksi penyimpangan, dengan fokus otomatis dan operasi perangkat lunak

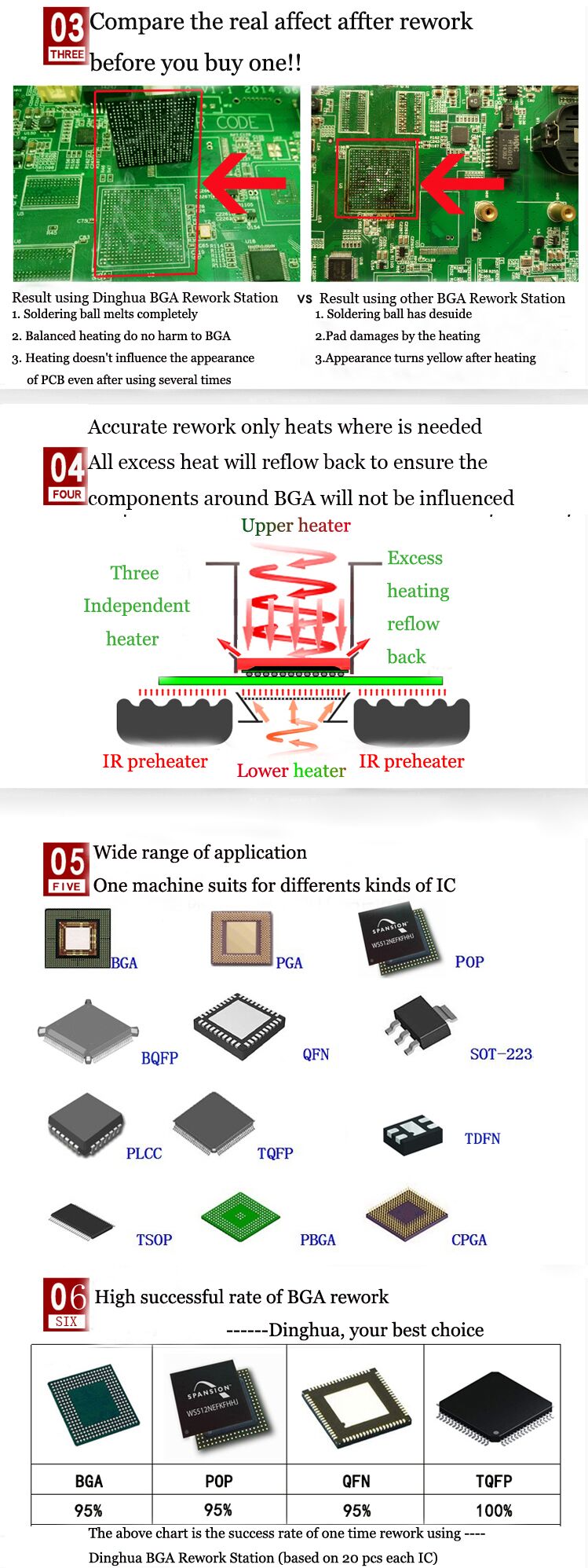

• Tiga pemanas yang dikendalikan secara independen. Ini dapat memanaskan papan PCB dan chip BGA secara bersamaan. Dan pemanas IR ketiga
Dapat memanaskan lebih dulu papan PCB dari bawah secara merata, untuk menghindari deformasi PCB selama proses perbaikan. Ketiga pemanas
bisa memanaskan secara mandiri. Pemanas atas dan bawah adalah pemanas udara panas, yang ketiga adalah zona pemanasan awal inframerah.
3. Spesifikasi
| Kekuatan | 5300W |
| Pemanas atas | Udara panas 1200w |
| Pemanas bawah | Udara panas 1200w. Inframerah 2700W |
| Catu daya | AC220V ± 10% 50/60Hz |
| Dimensi | L530*W670*H790 mm |
| Penentuan posisi | Dukungan PCB V-groove, dan dengan perlengkapan universal eksternal |

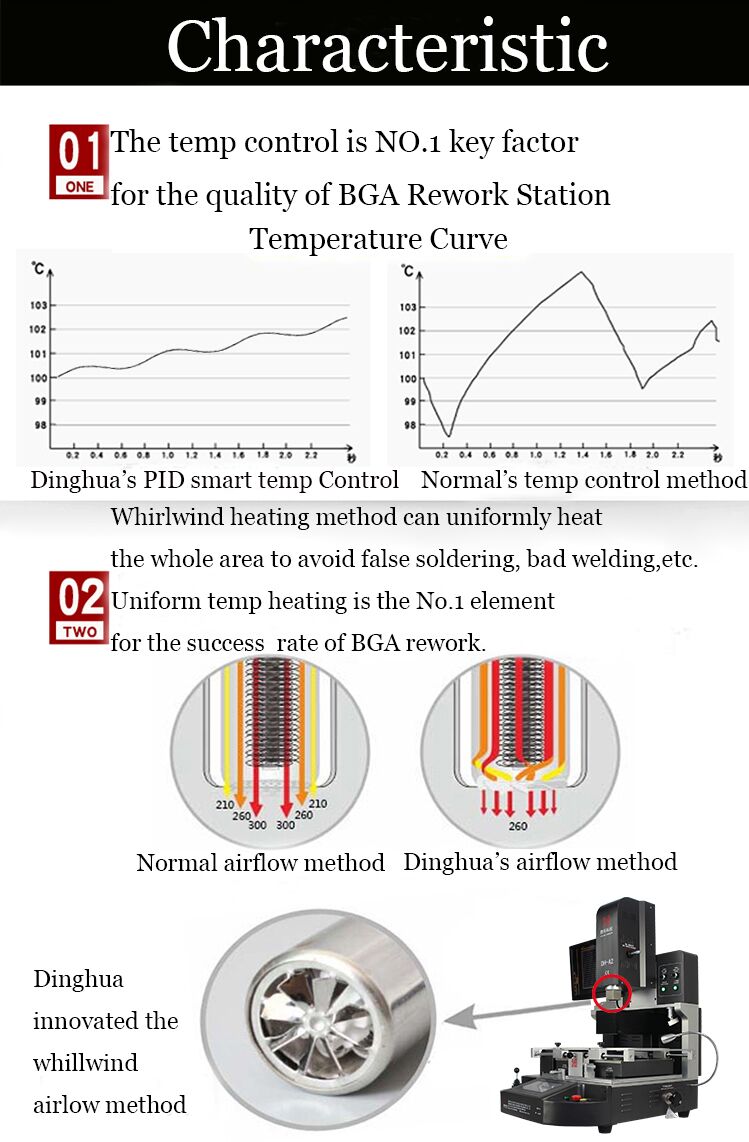

| Kontrol suhu | Thermokopel tipe k, kontrol loop tertutup, pemanasan independen |
| Akurasi suhu | ± 2 derajat |
| Ukuran PCB | Max 450*490 mm, min 22 ＊ 22 mm |
| Fine-tuning workbench | ± 15mm maju/mundur. +15 mm kanan/kiri |
| Chip BGA | 80 ＊ 80-1 ＊ 1 mm |
| Jarak chip minimum | 0. 15mm |
| Sensor temp | 1 (opsional) |
| Berat bersih | 70kg |

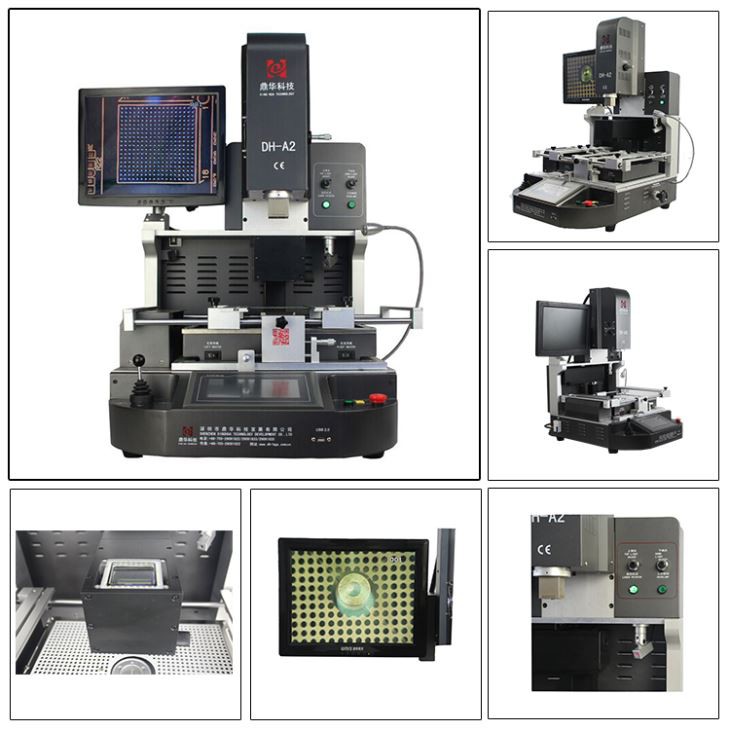

4. Detail Stasiun Rework BGA MacBook Optik

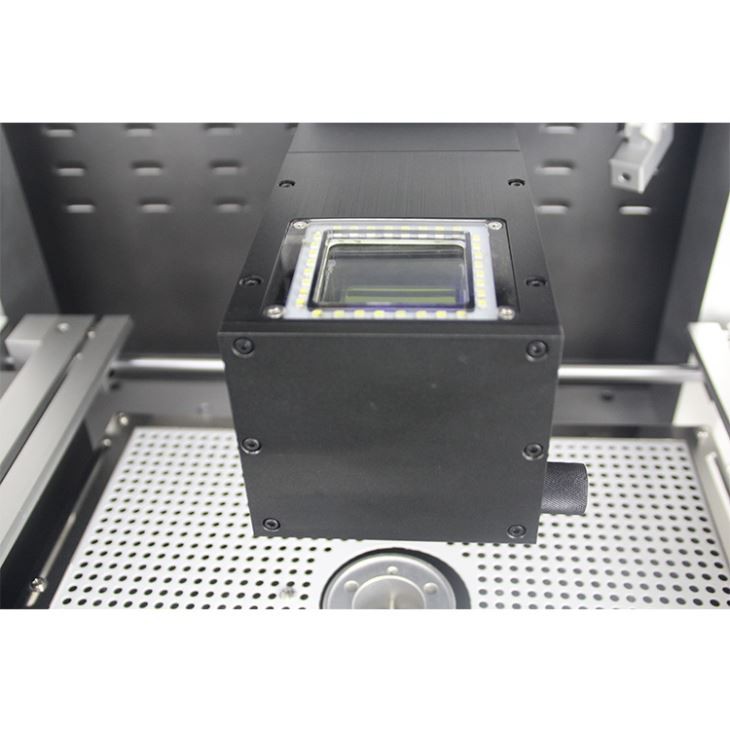

- Kamera CCD (sistem perataan optik yang tepat);

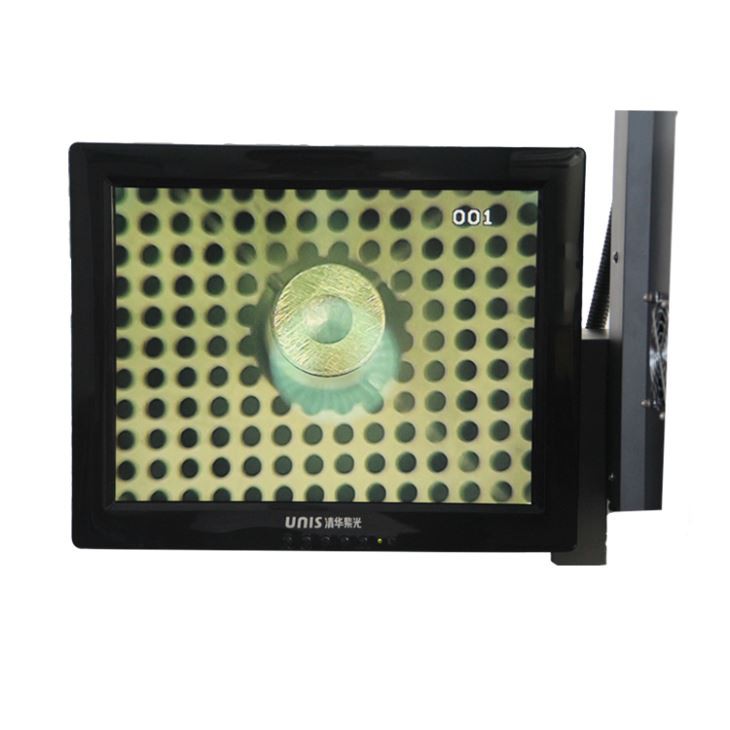

- Tampilan Digital HD;
- Mikrometer (sesuaikan sudut chip);
- 3 pemanas independen (udara panas & inframerah);
- Penentuan posisi laser;
- Antarmuka layar sentuh HD, kontrol PLC;

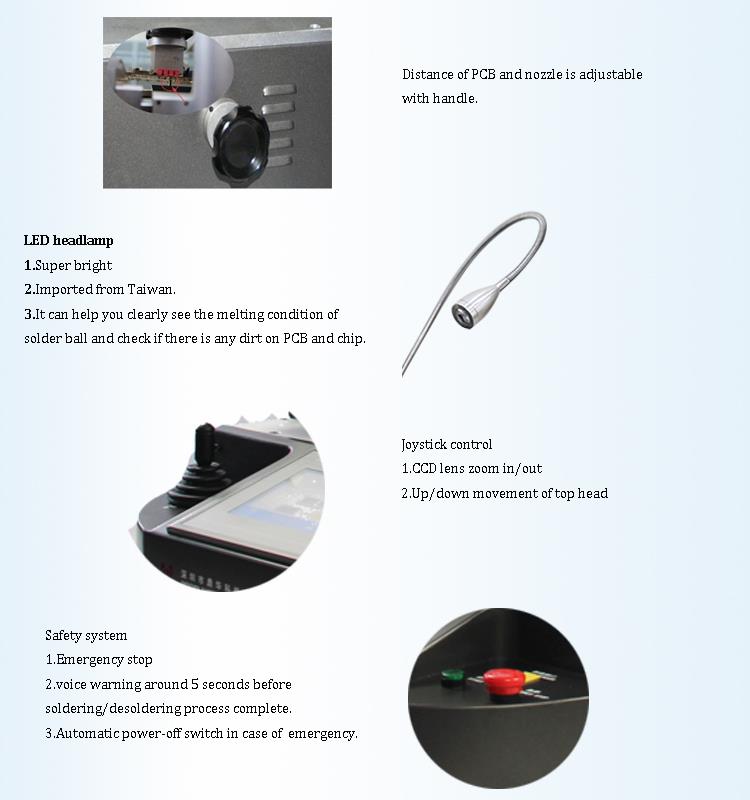

- LED Headlamp;
- Kontrol joystick.
5. Mengapa Memilih Stasiun Rework BGA MacBook Optik kami?
6. Sertifikat
Untuk menawarkan produk berkualitas, Shenzhen Dinghua Technology Development Co., Ltd adalah yang pertama kali lulus UL,
E-Mark, CCC, FCC, CE, sertifikat ROHS. Sementara itu, untuk meningkatkan dan menyempurnakan sistem kualitas, Dinghua telah lewat
ISO, GMP, FCCA, dan sertifikasi audit di tempat C-TPAT.
7. Pengepakan & Pengiriman
8. Hubungi kami
Email: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. FAQ

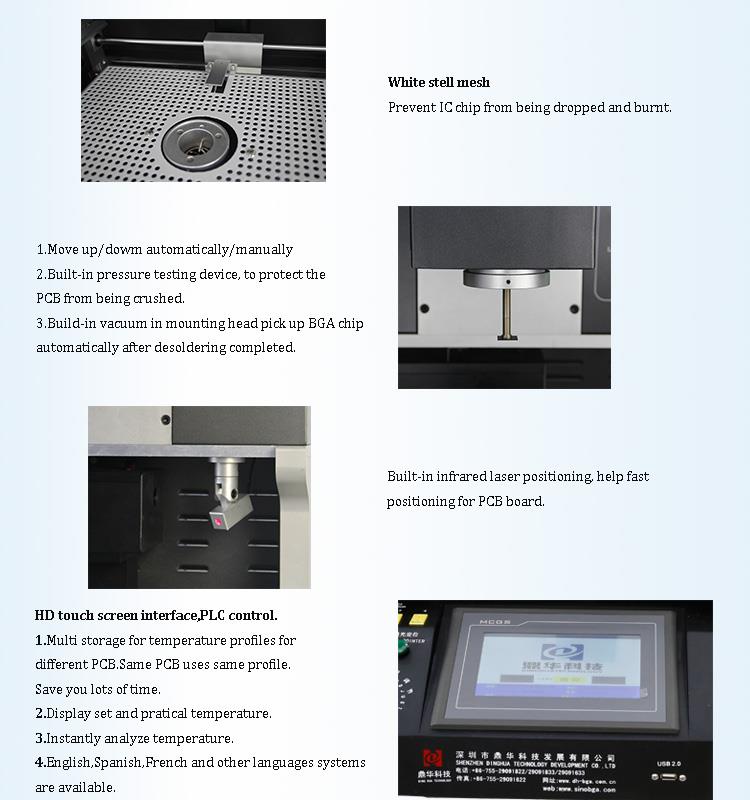

Q1: Akankah kepala atas mesin jatuh ke bawah untuk berpuasa dan kemudian memecahkan chip dan PCB?
A1: Untuk melindungi PCB dan chip dari dihancurkan, ada perangkat pengujian tekanan bawaan di kepala pemasangan.
Setelah perangkat pengujian tekanan mendeteksi tekanan apa pun, kepala atas mesin akan berhenti secara otomatis.
Q2: Selama proses pemanasan, suhunya sangat tinggi. Setelah proses pemanasan selesai, apakah saya perlu memilih chip di PCB?
A2: Vakum bawaan di kepala pemasangan mengambil chip BGA secara otomatis setelah putus asa selesai.
Q3: Apa yang terjadi jika chip jatuh di area pemanas secara tidak sengaja? Apakah terlalu sulit untuk mengeluarkannya? Apakah akan dibakar?
A3:Area pemanasan inframerah ditutupi oleh mesh baja. Ini untuk mencegah keripik jatuh di area pemanas panas.
