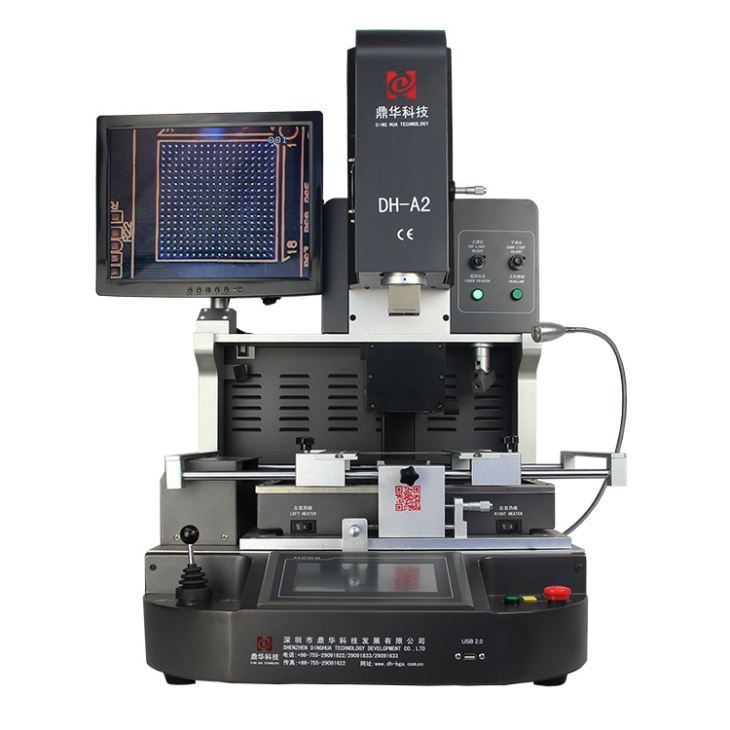

Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik

Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik



1.Aplikasi Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik

Cocok untuk PCB produk elektronik yang berbeda.

Motherboard komputer, ponsel pintar (Iphone, Huawei, Samsung), laptop, papan logika MacBook, kamera digital, AC, TV dan peralatan elektronik lainnya dari industri medis, industri komunikasi, industri otomotif, dll.

Cocok untuk berbagai jenis chip: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA, chip LED.

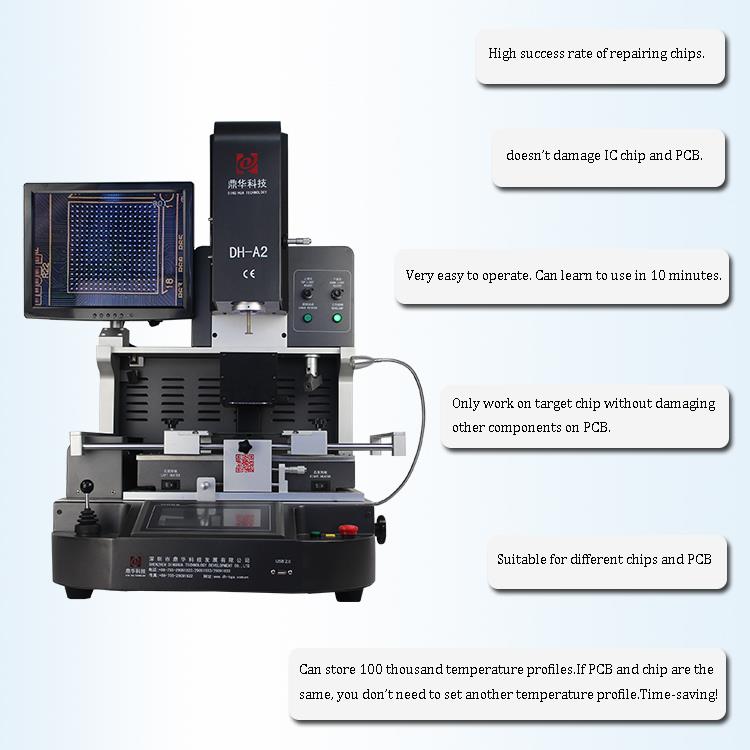

2. Fitur Produk Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik





• Pematrian, pemasangan, dan penyolderan otomatis.

•Tingkat keberhasilan yang tinggi dalam memperbaiki chip dan PCB.

•Mesin tidak akan merusak komponen di sekitar chip target pada PCB karena kontrol suhu yang ketat.

• Sistem penyelarasan optik yang tepat

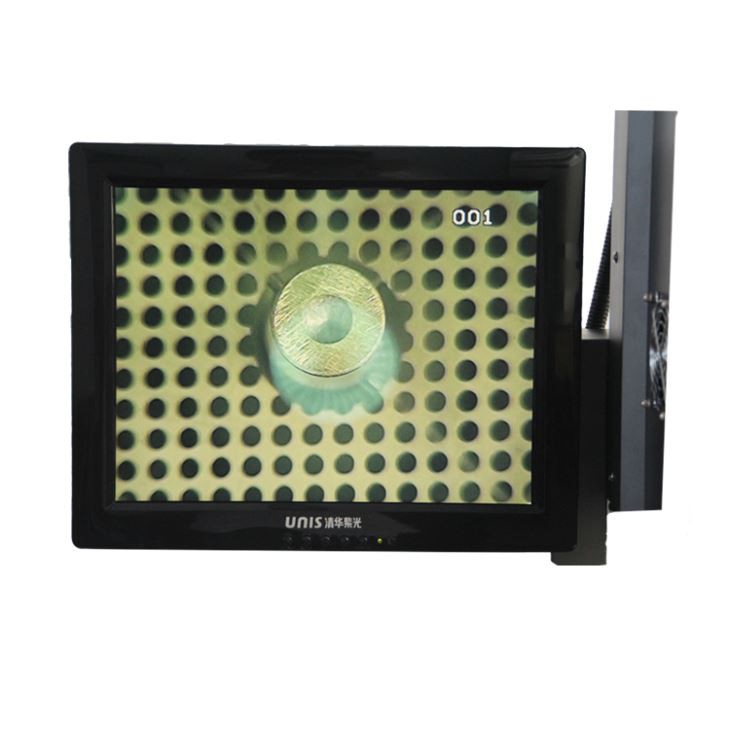

Lensa kamera CCD Panasonic secara efektif meningkatkan akurasi penyelarasan dan tingkat keberhasilan perbaikan. Gambar ditampilkan pada layar monitor.

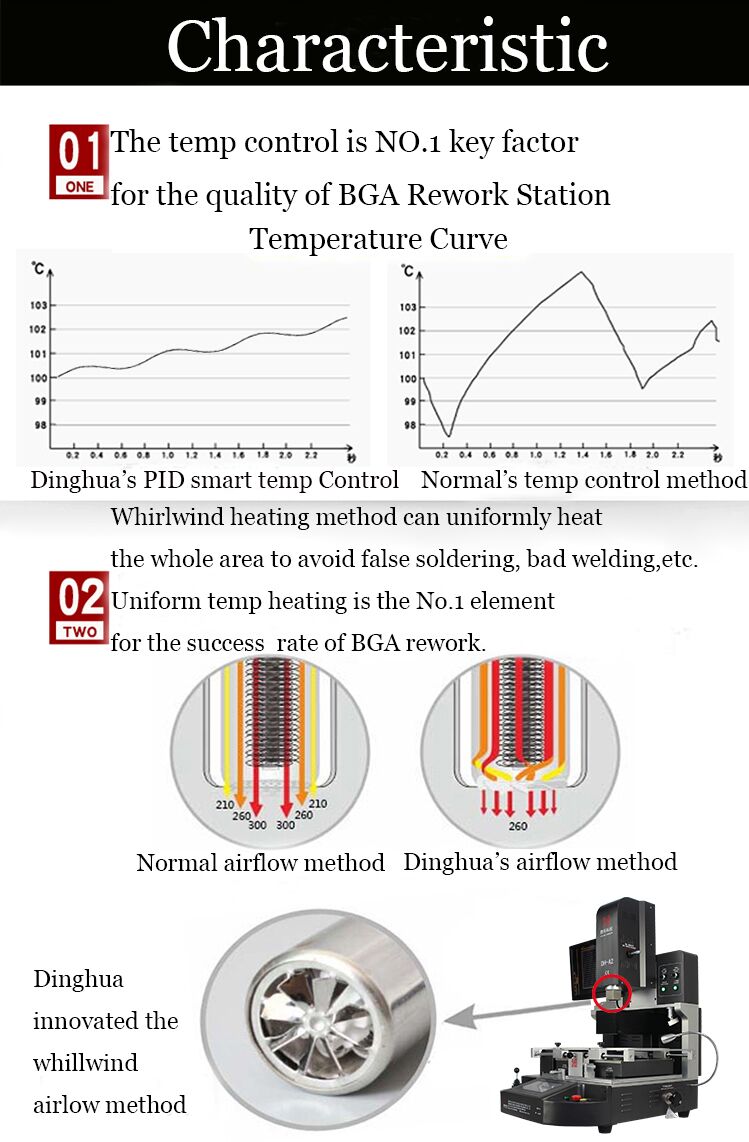

• Tiga pemanas yang dikontrol secara independen. Ia menggunakan kontrol loop tertutup termokopel tipe-k dan sistem kompensasi suhu otomatis PID, bersama dengan PLC dan modul suhu untuk memungkinkan penyimpangan suhu yang tepat hingga ±2 derajat celcius.



3.Spesifikasi Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik

Kekuatan	5300w
Pemanas atas	Udara panas 1200w
Pemanas bawah	Udara panas 1200W. Inframerah 2700w
Catu daya	AC220V±10% 50/60Hz
Dimensi	P530*L670*T790 mm
Penentuan posisi	Dukungan PCB v-groove, dan dengan perlengkapan universal eksternal
Kontrol suhu	Termokopel tipe K, kontrol loop tertutup, pemanasan independen
Akurasi suhu	±2 derajat
ukuran PCB	Maks 450*490mm, Minimal 22*22mm
Penyempurnaan meja kerja	±15mm maju/mundur, ±15mm kanan/kiri
chip BGA	80*80-1*1 mm
Jarak chip minimum	{}.15mm
Sensor Suhu	1 (opsional)
Berat bersih	70kg

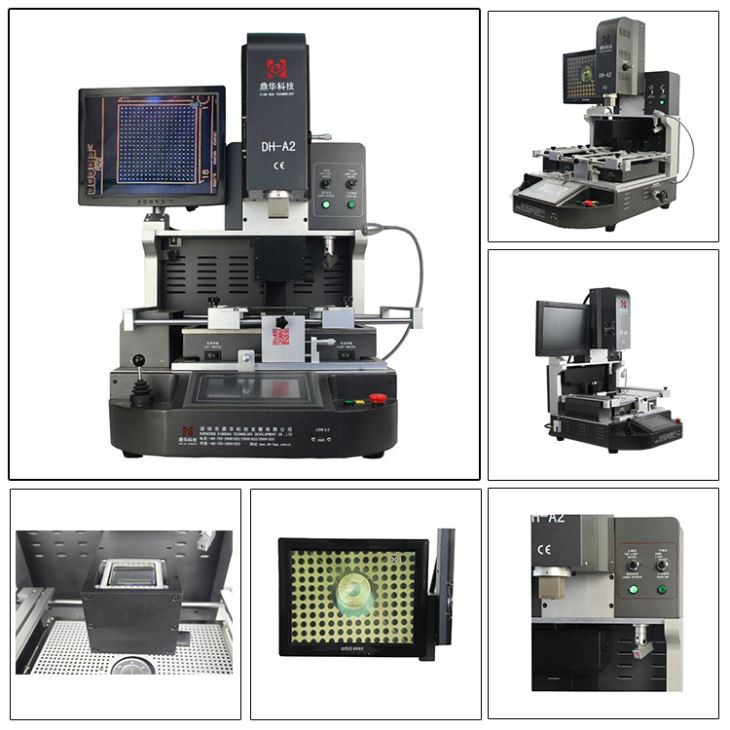

4.Rincian Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik

1.Kamera CCD (sistem penyelarasan optik yang tepat);

2. Tampilan digital HD;

3. Mikrometer (sesuaikan sudut chip);

4.3 pemanas independen (udara panas & inframerah);

5. Penentuan posisi laser;

6. Antarmuka layar sentuh HD, kontrol PLC;

7. Lampu depan Led;

8. Kontrol joystick.







5.Mengapa Memilih Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik Kami?







6. Sertifikat Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik

Untuk menawarkan produk berkualitas, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD adalah yang pertama lulus sertifikat UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk meningkatkan dan menyempurnakan sistem mutu, Dinghua telah lulus sertifikasi audit di tempat ISO, GMP, FCCA, C-TPAT.

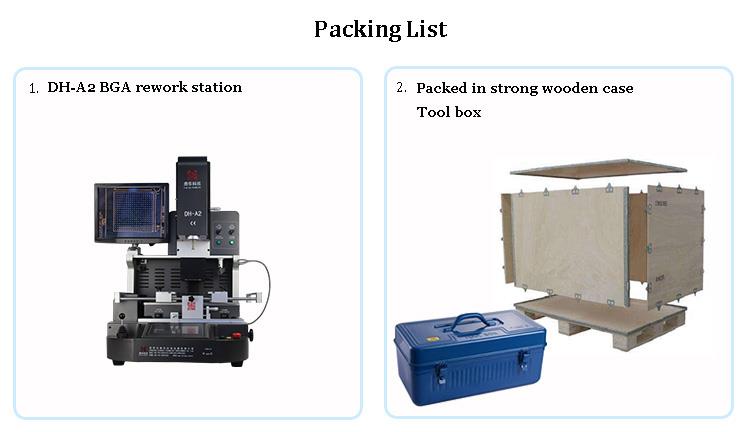

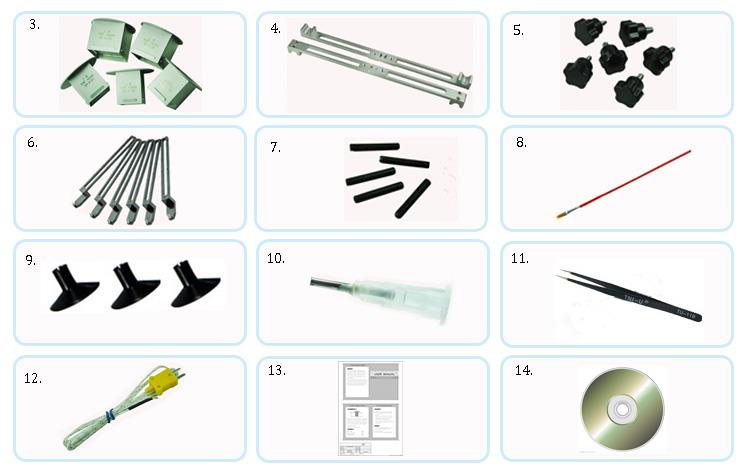

7. Pengepakan & Pengiriman Stasiun Pengerjaan Ulang BGA Jembatan Utara Optik



8. Pertanyaan Umum

• Apa fungsi layar sentuh di stasiun pengerjaan ulang BGA jembatan utara optik Anda?

A:1.Layar sentuh, PC pintar adalah otak dari mesin. Sistem PLC, antarmuka manusia-mesin dengan layar sentuh

untuk pengoperasian yang mudah dan pengerjaan ulang dengan akurasi tinggi.

2. Kelola profil suhu: pengaturan, penyimpanan, aplikasi, analisis, dan debugging. Hingga 16-segmen

kontrol suhu,100,000 mengelompokkan penyimpanan untuk profil suhu pengerjaan ulang BGA yang berbeda.

3. Kontrol mesin.

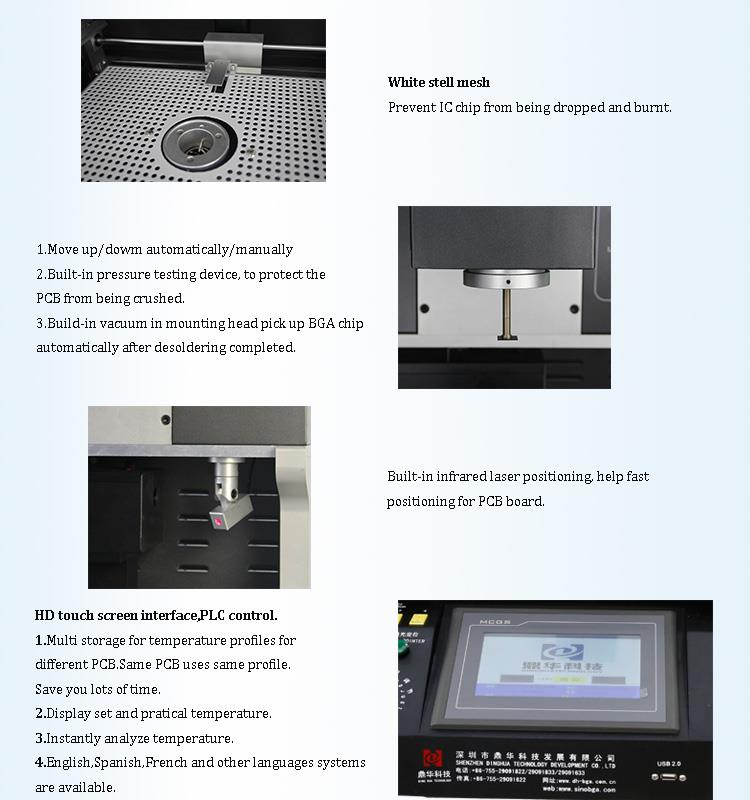

•Apa fungsi penentuan posisi laser?

A: Pemosisian laser inframerah bawaan, membantu pemosisian cepat untuk papan PCB.



•Apakah pemanasnya menggunakan udara panas atau inframerah?

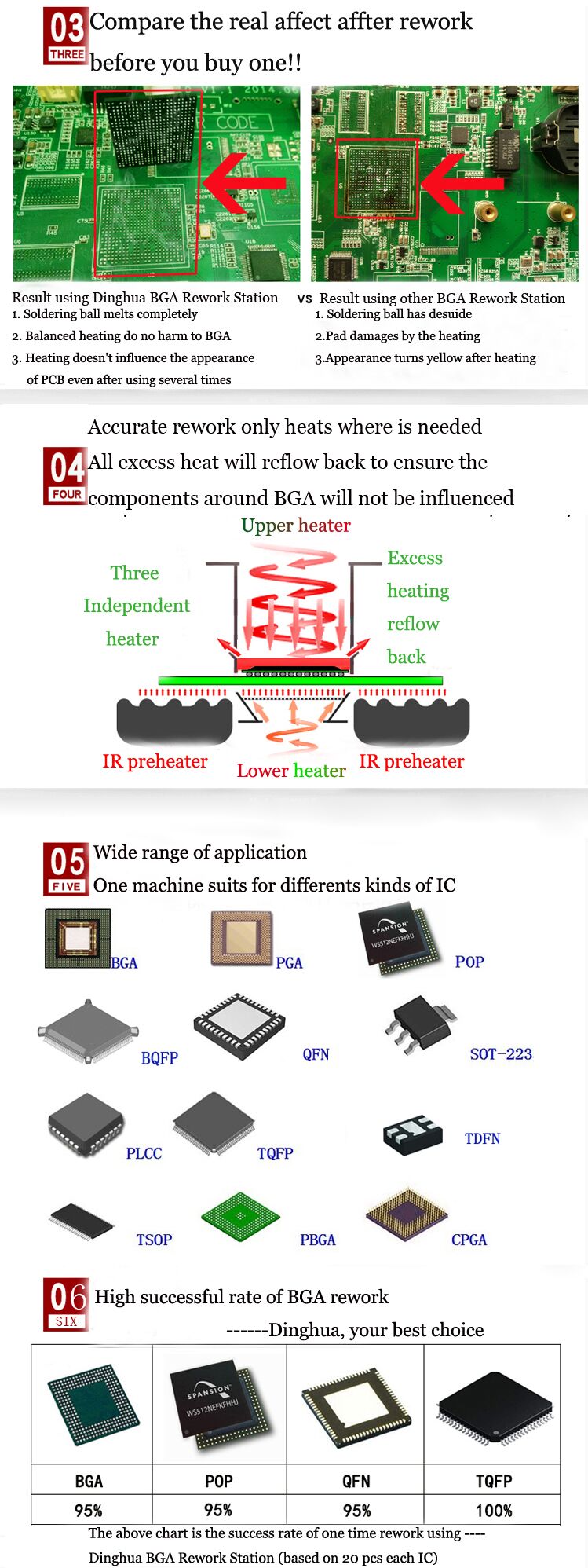

Ada tiga pemanas independen. Udara Panas Atas + Udara Panas Bawah+Platform pemanasan awal inframerah. Bagian atas dan bawah

dapat digerakkan ke atas/bawah. Hal ini dapat membuat pemanasan terfokus dan merata. Secara efektif meningkatkan tingkat pengerjaan ulang.
