Mesin Pengolahan Ulang SMD Optik Udara Panas
Mesin pengerjaan ulang smd optik udara panas 1. Pratinjau cepat: Kami menyediakan mesin pengerjaan ulang BGA DH-A5 dengan kinerja yang lebih baik. Kami mengabdikan diri untuk pengerjaan ulang bga & mesin otomatis, yang mencakup sebagian besar pasar India, Eropa, dan Amerika. Kami berharap menjadi lama Anda mitra tim di Cina. 1....
Deskripsi
Mesin pengerjaan ulang smd optik udara panas
1. Pratinjau cepat:
Kami menyediakan mesin pengerjaan ulang BGA DH-A5 dengan kinerja yang lebih baik. Kami mengabdikan diri untuk pengerjaan ulang bga &
mesin otomatis, mencakup sebagian besar pasar India, Eropa dan Amerika. Kami berharap menjadi
mitra tim lama Anda di Tiongkok.
1. Spesifikasi
Spesifikasi | ||
1 | Kekuatan Total | 6800W |
2 | Pemanas atas | 1200W |
3 | Pemanas bawah | Pemanas IR ke-2 1200W, pemanas IR ke-3 4200W |
4 | Kekuatan | AC220V±10％50Hz |
5 | Pengemudi | Driver servo digunakan. Pengambilan, penempatan, penyolderan dan pematrian sepenuhnya otomatis, pendinginan. |
6 | Mode operasi | Dua mode: manual dan otomatis, layar sentuh HD, mesin manusia cerdas, pengaturan sistem digital. |
7 | pengumpan chip | otomatis, untuk chip 1*1~80*80mm |
8 | Lensa kamera CCD optik | Otomatis Depan / belakang, kanan / kiri |
9 | Pembesaran kamera | 10x - 220x |
10 | Penyempurnaan meja kerja: | ±15mm maju/mundur, ±15mm kanan/kiri |
11 | Penentuan posisi BGA | Posisi laser, posisi PCB dan bga cepat dan akurat |
12 | Kecepatan udara tertinggi | Dapat diatur dengan mengatur kenop, mencegah bga kecil bergerak. |
13 | Penentuan Posisi PCB | Pemosisian cerdas, PCB dapat disesuaikan dalam arah X, Y dengan "dukungan 5 titik" + braket PCB alur V + perlengkapan universal. |
14 | Pengatur suhu | Sensor K, loop tertutup, kontrol PLC, driver servo |
15 | Akurasi penempatan: | ±0.01 mm |
16 | Akurasi suhu | ±1 derajat |
17 | Petir | 2 buah lampu, tidak peduli Anda mengamati chip/PCB dari tampilan mana pun, tidak ada bayangan |
18 | Penyimpanan profil suhu | lebih dari 50.000 kelompok |
19 | Rekaman profil suhu | rekaman profil sementara penuh (bagus untuk analisis) |
20 | ukuran PCB | Maks 420×470 mm Min 22×22 mm |
21 | chip BGA | 2x2 - 80x80mm |
22 | Jarak chip minimum | 0.15mm |
23 | Sensor suhu eksternal | 5 buah |
24 | Ukuran | 730x670x940mm |
25 | Berat bersih | 91kg |
2. Fitur Produk dan keunggulan stasiun pengerjaan ulang BGA DH-A5
Fitur Utama Stasiun Pengerjaan Ulang DH-A5 BGA:
1. Pemilihan fungsi yang kuat dan sempurna
2.Dengan delapan gelombang suhu dalam perangkat lunak memori
3. Dapat memilih gelombang suhu yang tepat sesuai dengan permintaan solder/unsolder
4. Pemanasan gelombang suhu cerdas
5. Dapat mencapai solder/unsolder secara otomatis
6. lampu dan laser yang dapat disesuaikan
7. Cocok untuk melepas solder komponen sudut mana pun
8. Kontrol suhu cerdas PID dapat menghindari kerusakan IC karena pemanasan yang cepat atau tidak terputus
9. Sistem lelehan panas yang bagus dan menggunakan teknologi pengelasan inframerah
10. Panas mudah ditembus dan didistribusikan secara merata, cocok untuk berbagai komponen komputer, notebook, dan PlayStation BGA
11. Antarmuka operasi manusia-mesin yang ramah dan layar LCD yang sempurna
12. Desain ergonomis, praktis dan mudah dioperasikan
13.Garansi: 1 tahun

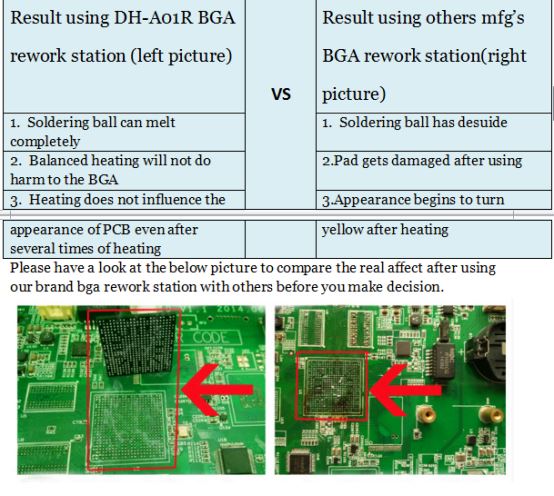

Performa perbaikan nyata DH-A5 BGA Rework Station:

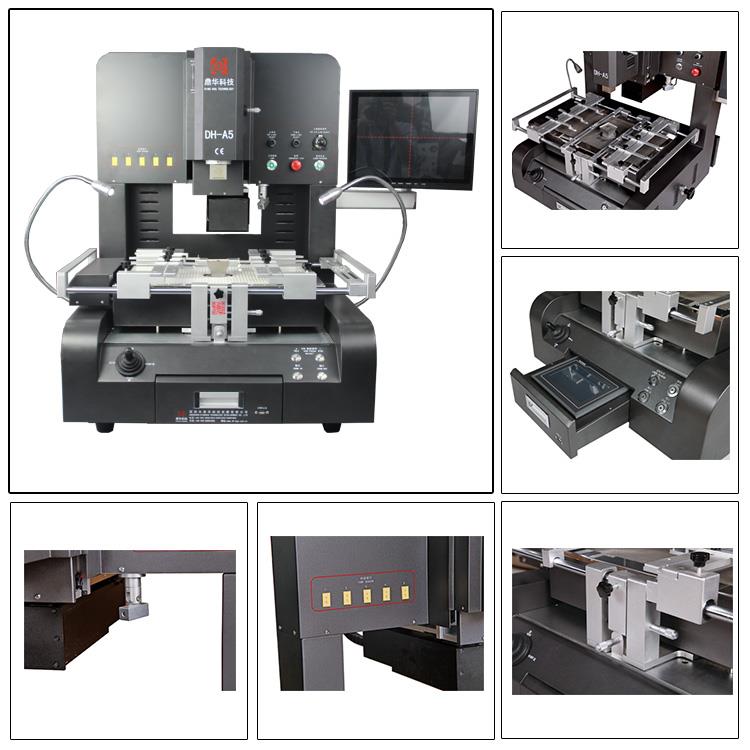

4. Gambar Detail STASIUN PENGERJAAN ULANG BGA DH-A5

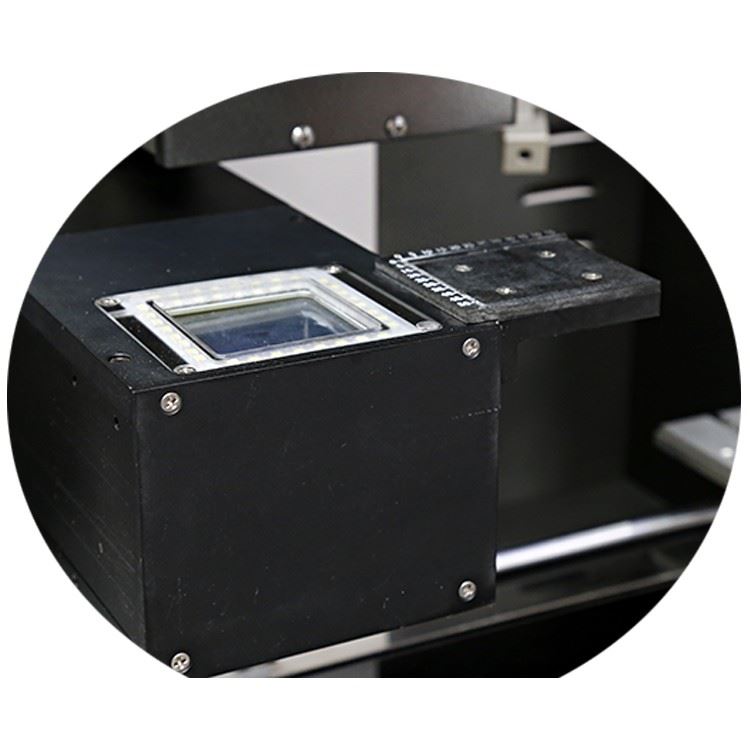

Pengumpan chip
Pengumpan chip otomatis penuh, pengumpan chip untuk 1*1~80*80 mm tersedia

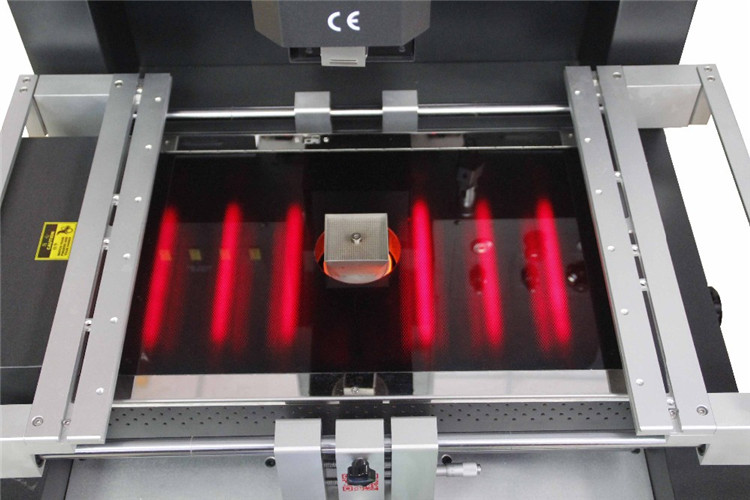

Area pemanasan awal IR
Tabung pemanas serat karbon, cahaya gelap lebih mudah diserap oleh PCB/chip, dan kaca anti suhu tinggi
menutupinya dapat mencegah komponen kecil dan debu jatuh ke dalam.

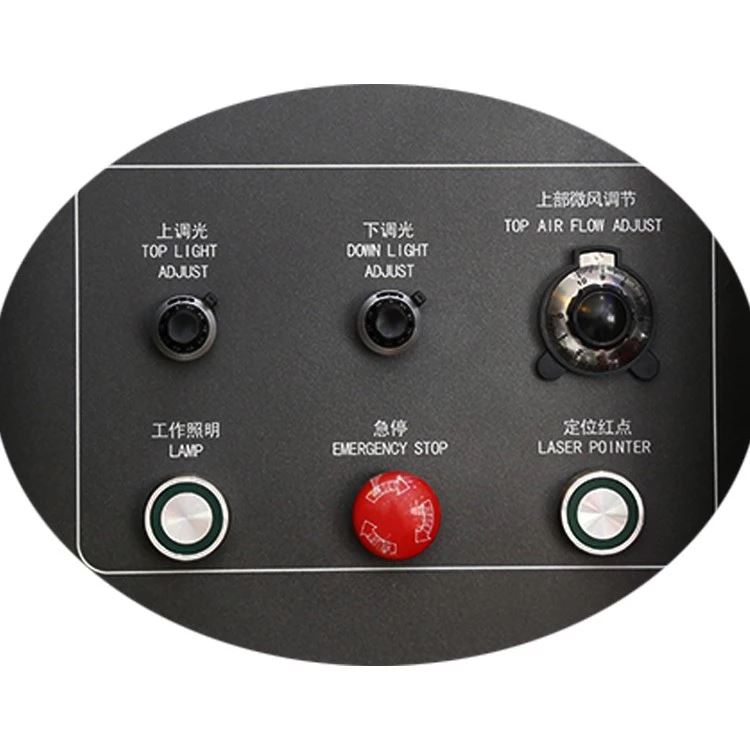

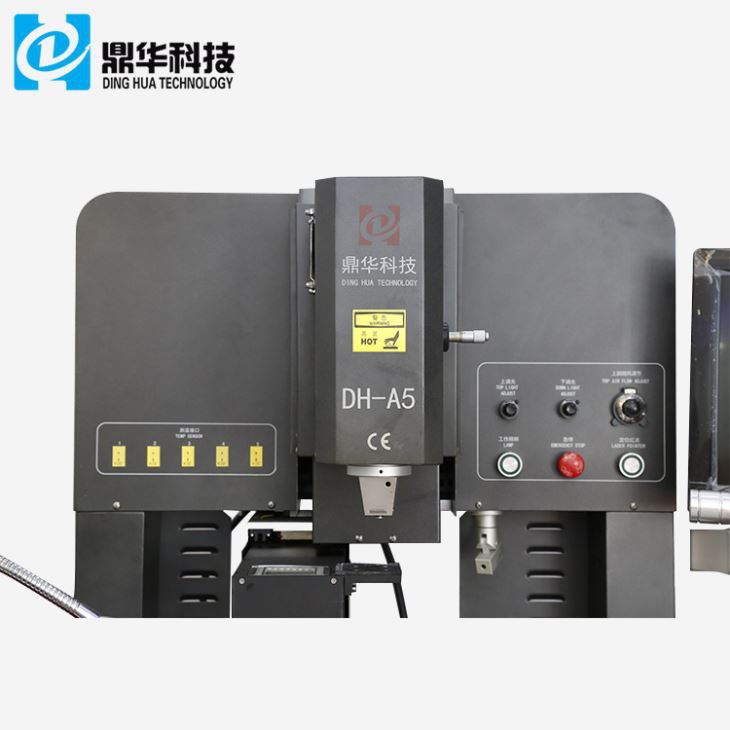

Tombol fungsi
1. Tombol pengatur aliran udara, dapat ditingkatkan menjadi otomatis penuh (sedang diprogram), terutama untuk yang kecil
komponen yang presisi.
2. Sakelar lampu: 2 lampu dapat membantu Anda mengamati PCB atau chip dari tampilan apa pun dan tanpa bayangan.
3. Tombol darurat, tombol penyesuaian lampu optik dan pemosisian laser, dll.

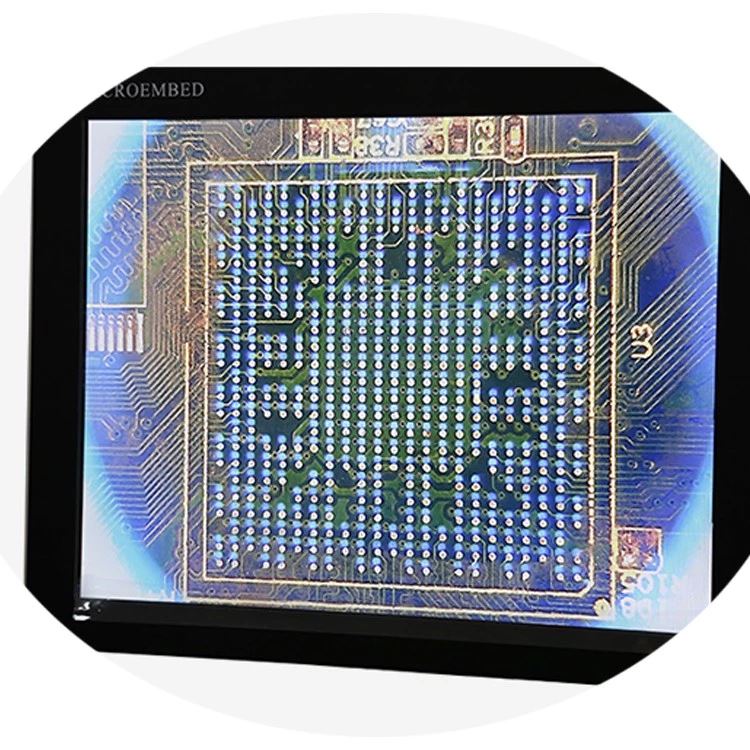

Layar monitor
1980P, 15 inci, memperbesar 10x~220x, dapat membantu teknisi melihat semua titik pada chip dan PCB dengan lebih baik.

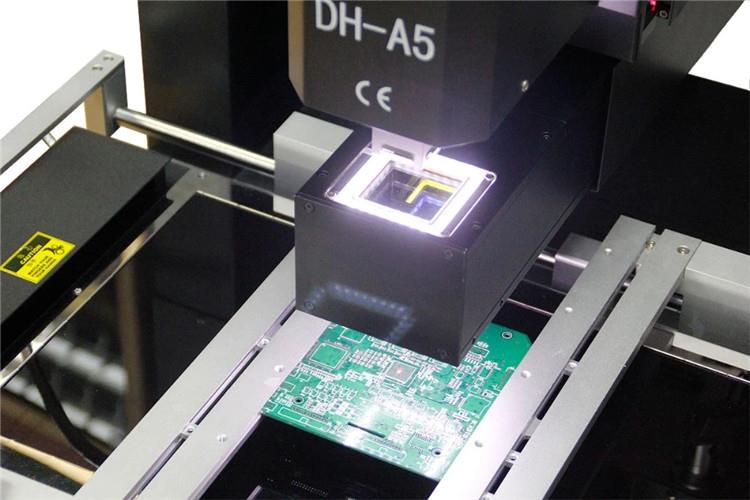

Kamera CCD optik
Diimpor dari Jepang, memiliki dua sisi yang dapat membuat titik-titik chip dan PCB terlihat di layar monitor, hingga 5~10 juta piksel.
6. Pengepakan & Pengiriman & Pelayanan DH-A5 BGA REWORK STATION

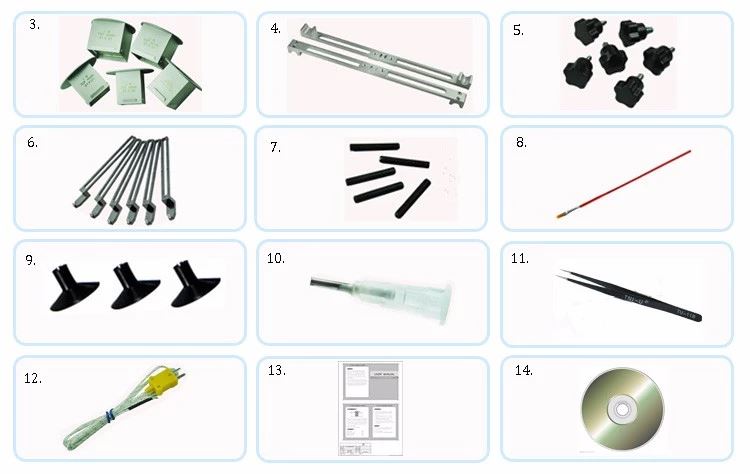

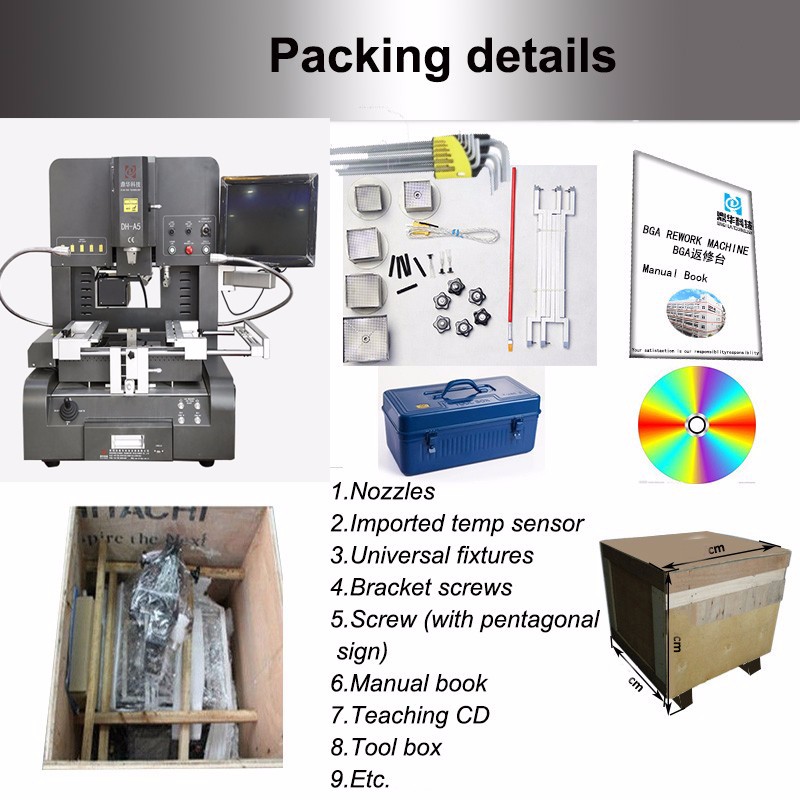

Daftar pengepakan
1, DH-380 Stasiun pengerjaan ulang BGA (layar sentuh) 1 set
2, Tampilkan 1 set
3, bantalan pengisap vakum 3 buah
4, spesifikasi DH-380 (manual) 1 salinan
5, nosel udara panas 5 buah (31*31/38*38/41*41/34*34/55*55)
6, klip kelainan 6 buah
7, kenop bunga 6 buah
8, Sekrup Pendukung 6 buah
9, sensor Suhu Eksternal 1 buah
Detail pengiriman
Melalui DHL, TNT, FEDEX, pengiriman udara, pengiriman laut dan transportasi darat dll. Membutuhkan waktu 3 ~ 30 hari untuk tiba di tujuan sesuai dengan cara pengiriman yang berbeda.
7. Keunggulan stasiun pengerjaan ulang Dinghua BGA:
Mengapa memilih kami
Kami adalah produsen stasiun pengerjaan ulang BGA profesional. Dan telah mengajukan ini selama lebih dari 13 tahun.
Bergerak dalam bidang Desain, Pengembangan, Produksi dan Penjualan.
2. Mesin kami memiliki kualitas terbaik dengan harga murah. Populer di bengkel dan sekolah pelatihan di seluruh dunia kerja.
Menyambut Anda untuk menjadi agen kami.
3. Pengiriman cepat: FedEx, DHL, UPS, TNT dan EMS. Banyak model tersedia setiap saat.
4. Pembayaran: Western Union, PayPal, T/T.
5.OEM dan ODM diterima.
6.Semua mesin akan dilengkapi dengan panduan pengguna dan CD.
