Stasiun Pengerjaan Ulang BGA Komputer Layar Sentuh

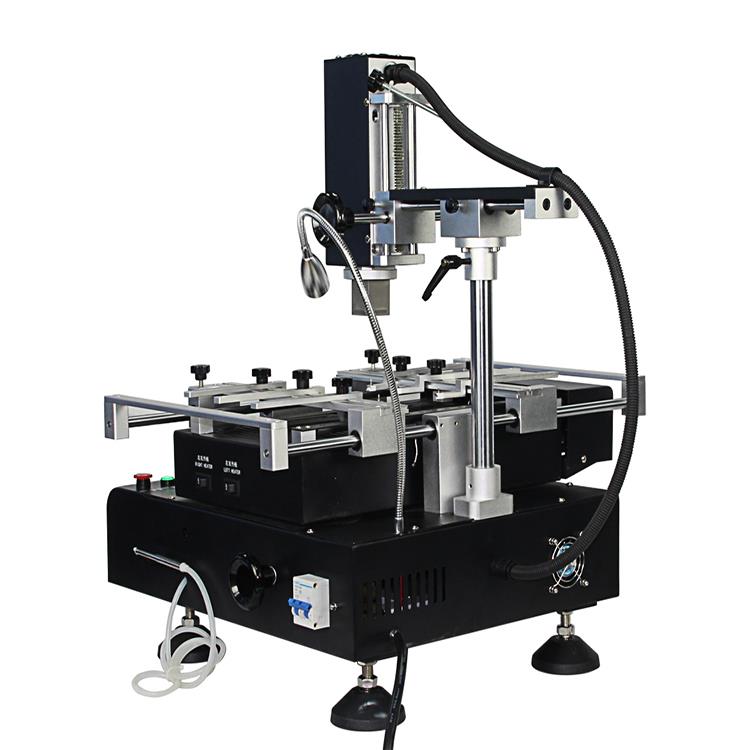

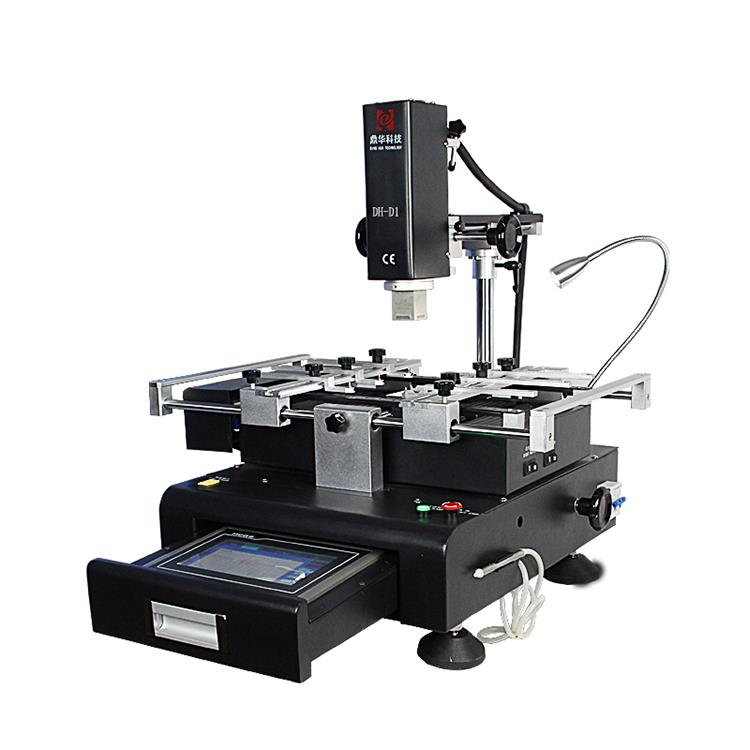

Stasiun Pengerjaan Ulang BGA Komputer Layar Sentuh 1. Deskripsi produk stasiun pengerjaan ulang bga komputer layar sentuh DH-D1 Dengan kontrol loop tertutup termokopel tipe k presisi tinggi dan sistem kompensasi suhu otomatis PID, modul suhu, dan unit kontrol cerdas, Stasiun Pengerjaan Ulang BGA kami. ..
Deskripsi
1. Deskripsi produk stasiun pengerjaan ulang bga komputer layar sentuh DH-D1
Dengan kontrol loop tertutup termokopel tipe k presisi tinggi dan sistem kompensasi suhu otomatis PID, modul suhu, dan unit kontrol cerdas, Stasiun Pengerjaan Ulang BGA DH-D1 kami dapat mengaktifkan deviasi suhu presisi pada ±2 derajat. Sementara itu, konektor pengukuran suhu eksternal memungkinkan diksi suhu dan analisis akurat secara real-time.
2. Spesifikasi produk komputer layar sentuh bga stasiun pengerjaan ulang DH-D1
| Kekuatan | 4800W |
| Pemanas atas | Udara panas 800W |
| Pemanas bawah | Udara panas 1200W, Inframerah 2700W |
| Catu daya | AC220V+10%,50/60HZ |
| Dimensi | L 560*L650*T580 mm |
| Penentuan posisi | Dukungan PCB n-groove, dan dengan perlengkapan universal eksternal |
| Kontrol suhu | Termokopel tipe K, kontrol loop tertutup, pemanasan independen |
| Akurasi suhu | ±2 derajat |
| ukuran PCB | Maks 420*400mm, Minimal 22*22mm |
| Penyempurnaan meja kerja | ±15 mm maju/mundur +15 mm kanan/kiri |
| chip BGA | 2*2 - 80*80mm |
| Jarak chip minimum | 0,15 mm |
| Sensor suhu | 1 (opsional) |
| Berat Bersih | 31kg |
3. Fitur produk komputer layar sentuh bga stasiun pengerjaan ulang DH-D1
Desain manusiawi membuat mesin mudah dioperasikan. Biasanya seorang pekerja dapat belajar menggunakannya dalam 10 menit. Tidak ada pengalaman atau keterampilan profesional khususdiperlukan, sehingga menghemat waktu dan energi bagi perusahaan Anda.
Cocok untuk berbagai jenis PCB dengan berbagai ukuran.
Bahan unggul menjamin masa pakai yang lama. Kipas pendingin aliran silang, atas dan bawah mendinginkan mesin secara otomatis
segera setelah proses pemanasan selesai,yang secara efektif menghindari kerusakan dan penuaan mesin.3-garansi satu tahun untuk sistem pemanas ditawarkan.
Dukungan teknis seumur hidup tanpa batas dan pelatihan gratis ditawarkan.

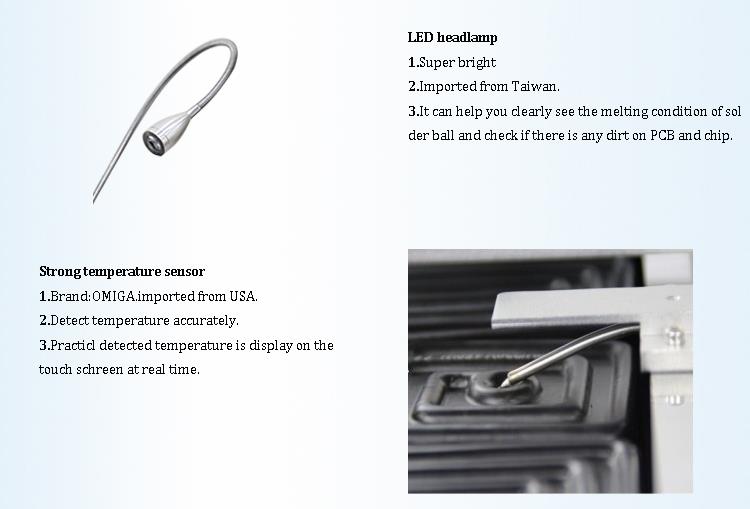

Lampu depan LED super terang diimpor dari pabrikan Taiwan Top. Ini dapat membantu Anda melihat dengan jelas kondisi leleh bola solder dan memeriksa apakah adaapakah ada kotoran pada PCB dan chip.

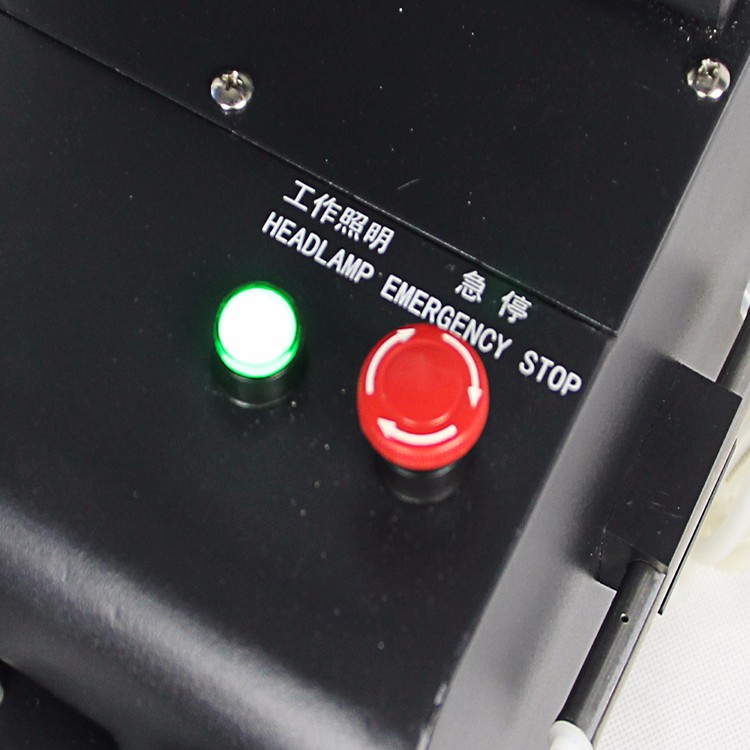

Ada pemberhentian darurat jika terjadi keadaan darurat.

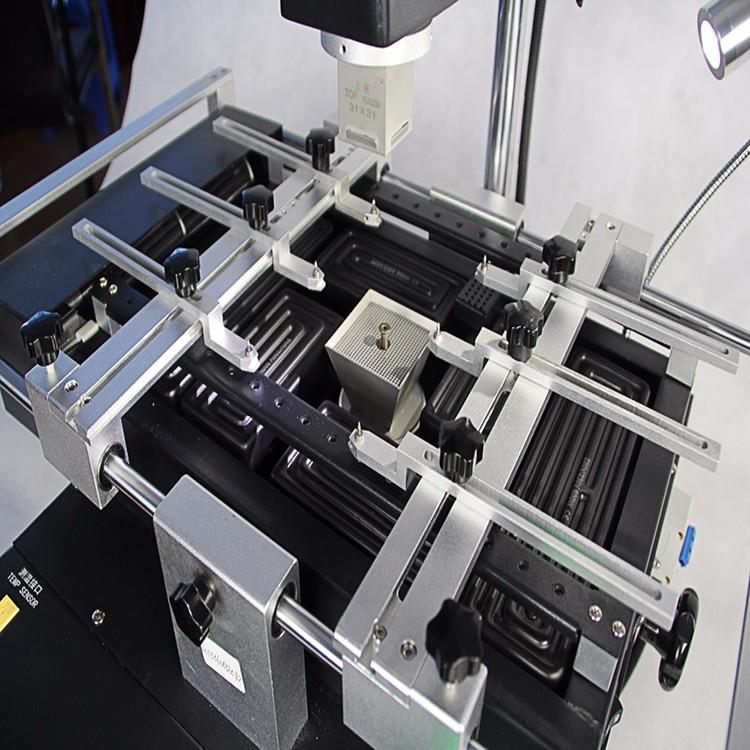

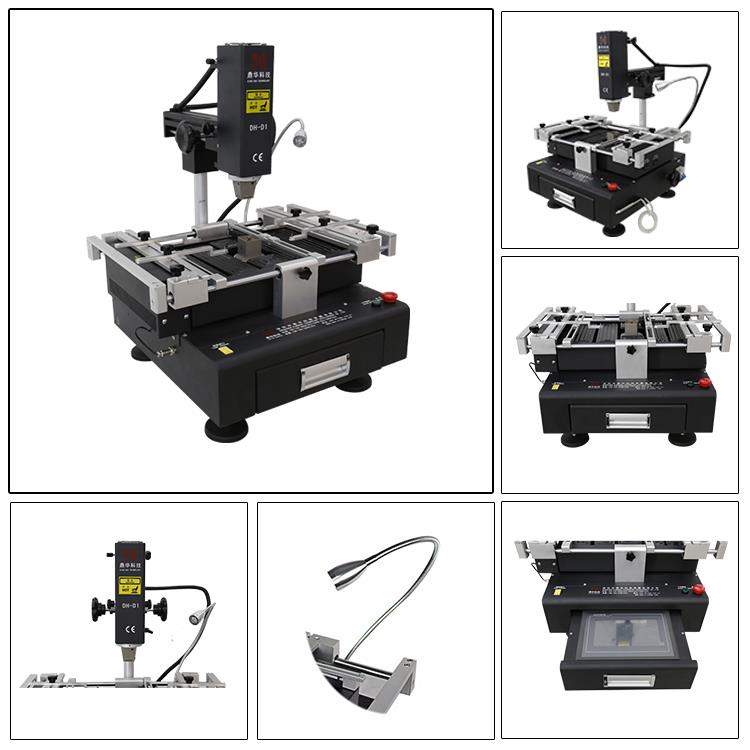

4. Detail produk dari stasiun pengerjaan ulang bga komputer layar sentuh DH-D1

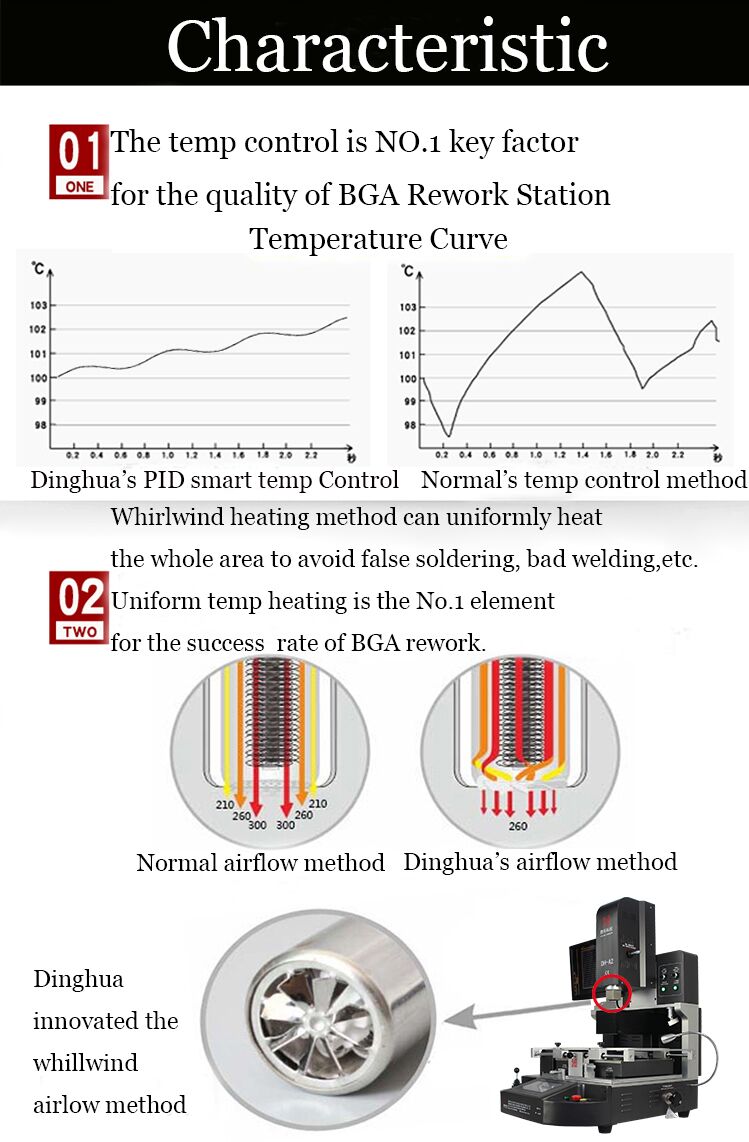

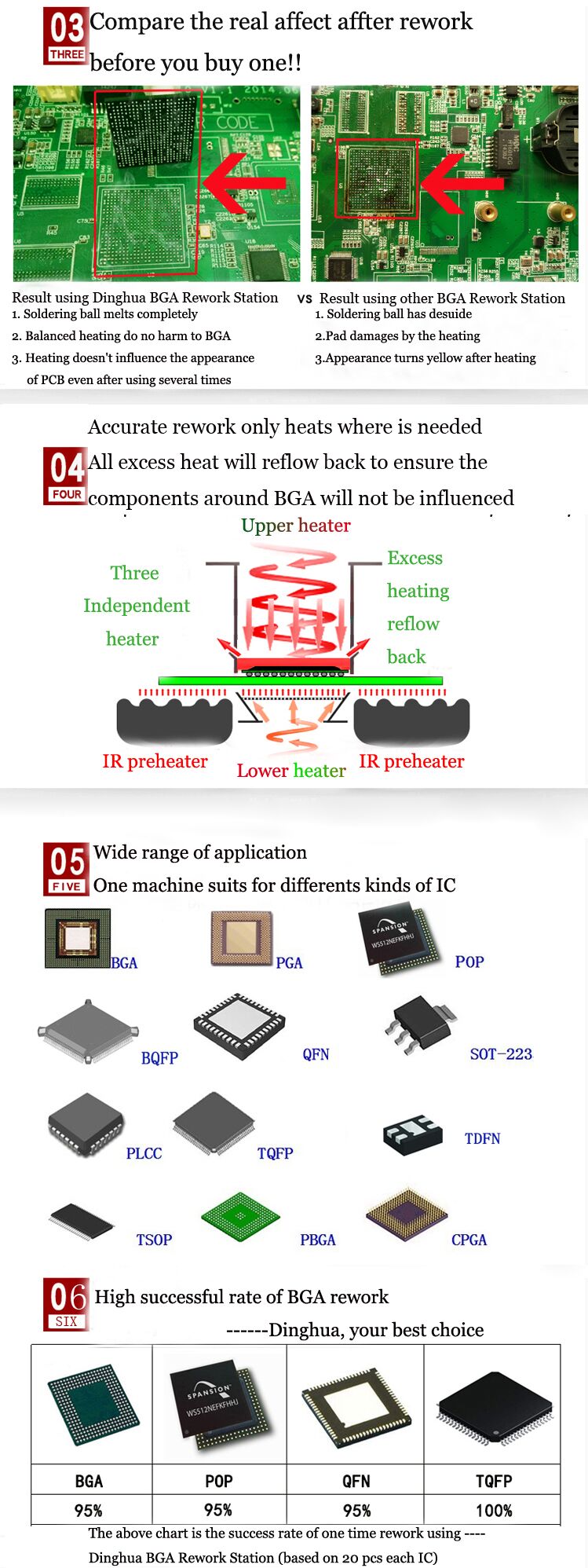

5. Mengapa Memilih komputer layar sentuh bga stasiun pengerjaan ulang DH-D1
6. Pengepakan, pengiriman komputer layar sentuh bga stasiun pengerjaan ulang DH-D1
7. Pengetahuan terkait tentang BGA
PENEMPATAN CHIP BGA DAN ATURAN RUTE
BGA merupakan komponen yang biasa digunakan pada PCB, biasanya CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, dll. Kebanyakan berbentuk kemasan bga. Singkatnya, 80% sinyal frekuensi tinggi dan sinyal khusus akan ditarik keluar dari paket jenis ini. Oleh karena itu, cara menangani routing paket BGA akan berdampak besar pada sinyal-sinyal penting.
Bagian-bagian kecil yang biasanya mengelilingi BGA dapat dibagi menjadi beberapa kategori sesuai dengan kepentingannya
lewat.
Rangkaian RC terminal jam.
redaman (muncul dalam resistor seri, tipe bank; misalnya, sinyal BUS memori)
Sirkuit EMI RC (muncul dalam gaya redaman, C, ketinggian tarikan; misalnya sinyal USB).
Sirkuit khusus lainnya (sirkuit khusus ditambahkan sesuai dengan CHIP yang berbeda; misalnya, sirkuit penginderaan suhu pada CPU).
Kelompok rangkaian daya kecil 40mil atau kurang (dalam bentuk C, L, R, dll.; rangkaian semacam ini sering muncul di dekat AGP CHIP atau CHIP dengan fungsi AGP, dan grup daya yang berbeda dipisahkan oleh R, L).
Tarik R rendah, C.
Grup sirkuit kecil umum (muncul di R, C, Q, U, dll.; tidak ada persyaratan jejak).
Tarik tinggi R, RP.
1-6-Sirkuit item biasanya menjadi fokus penempatan, dan akan disusun sedekat mungkin dengan BGA, sehingga memerlukan perlakuan khusus. Pentingnya sirkuit ketujuh adalah yang kedua, tetapi juga akan lebih dekat dengan BGA. 8, 9 adalah rangkaian umum, itu milik sinyal yang dapat dihubungkan.
Sehubungan dengan pentingnya bagian-bagian kecil di sekitar BGA di atas, persyaratan ROUTING adalah sebagai berikut:
by pass =>Bila berada pada sisi yang sama dengan CHIP, dihubungkan langsung dengan pin CHIP ke by pass, kemudian by pass untuk ditarik keluar melalui ke bidang; bila berbeda dari CHIP, ia dapat berbagi hal yang sama melalui pin VCC dan GND BGA. 100 juta.
Clock terminal RC circuit =>Lebar kabel, jarak kawat, panjang kawat, atau paket GND; Usahakan jejaknya sependek dan sehalus mungkin, tanpa melintasi pembagi VCC.
Damping =>Lebar jalur kabel, jarak jalur, panjang jalur, dan jejak pengelompokan; jejaknya harus sependek dan sehalus mungkin, dan satu rangkaian jejak haruslahjangan dicampur dengan sinyal lain..
EMI RC Circuits =>Lebar kabel, jarak garis, kabel paralel, paket GND dan persyaratan lainnya; diselesaikan sesuai kebutuhan pelanggan.
Other special circuits =>Lebar wireline, paket GND atau persyaratan izin jejak; diselesaikan sesuai kebutuhan pelanggan.
40milthe following small power circuit group =>Lebar kabel dan kebutuhan lainnya;Lengkapi lapisan permukaan sebanyak mungkin untuk mengawetkan sepenuhnyaruang dalam untuk saluran sinyal, dan cobalah untuk menghindari sinyal daya melewati lapisan
di area BGA, menyebabkan gangguan yang tidak perlu.
Pull low R, C =>Tidak ada persyaratan khusus; garis halus.
General small circuit group =>Tidak ada persyaratan khusus; garis halus.
Pull height R,RP =>Tidak ada persyaratan khusus; garis halus.
