Stasiun BGA Reballing Udara Panas Optik

Stasiun BGA reballing udara panas

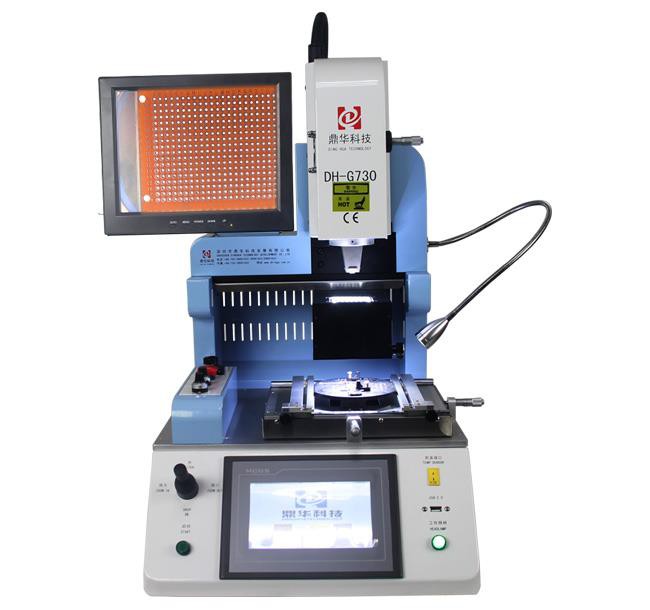

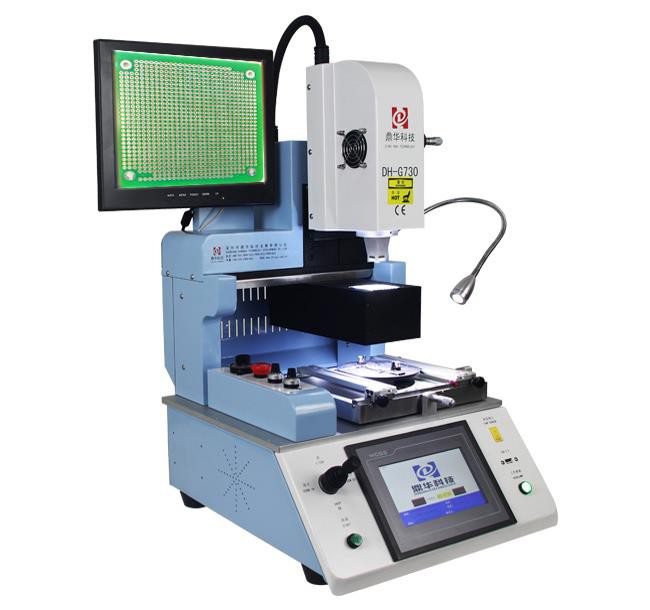

Mesin ini DH-G730 adalah stasiun pengerjaan ulang IC otomatis, dengan layar layar 15 inci, dan 1080P, dan kamera CCD optik impor yang dapat membagi dua warna untuk chip dan PCB, terutama digunakan untuk IC ponsel, seperti, iphone, Samsung , Huawei dan Xiaomi dll.

Rincian produk stasiun BGA reballing udara panas optik

Detail produk stasiun bga reballing udara panas optik

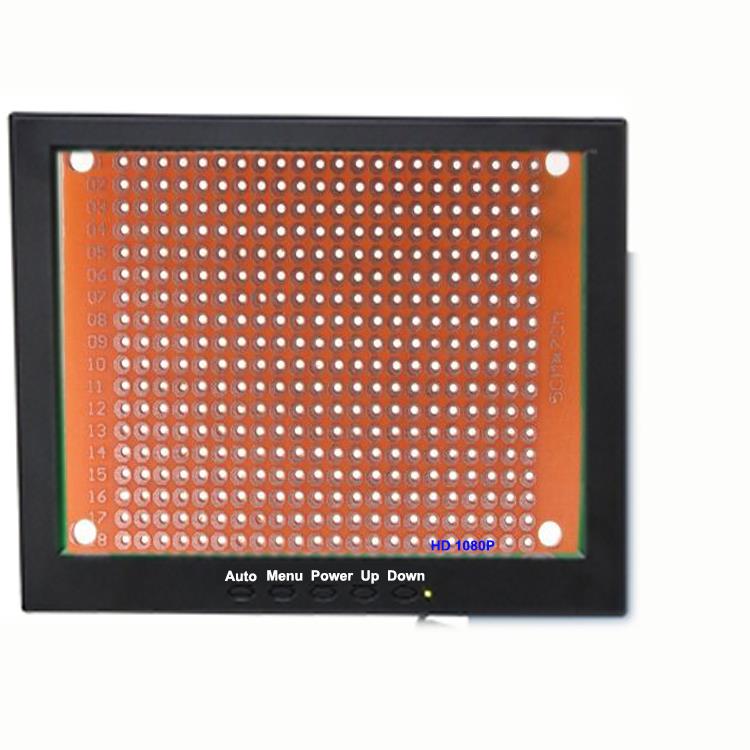

Layar monitor HD, 1080P, titik-titik chip, dan PCBA bisa menjadi pencitraan di atasnya, ketika mengamati dua jenis warna yang terlipat, cukup klik "mulai" untuk memulai mesin.

Kamera CCD optik yang diimpor, yang dapat menggambarkan dua jenis warna pada layar monitor itu, untuk menyelaraskan untuk bga, IC dan QFN dll.

Mikrometer untuk PCB fine-tune ke kanan atau kiri dan belakang atau belakang saat menyelaraskan untuk chip ke PCB.

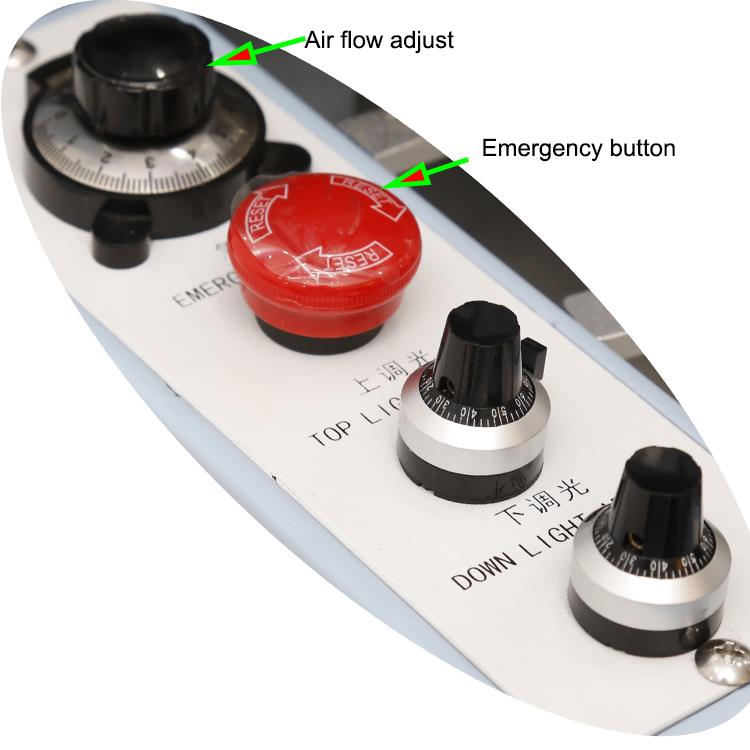

Tombol fungsional bga pengerjaan ulang stasiun, seperti, aliran udara yang menyesuaikan untuk udara panas atas saat desolder atau penyolderan, tombol darurat dan penyetelan cahaya untuk kamera CCD.

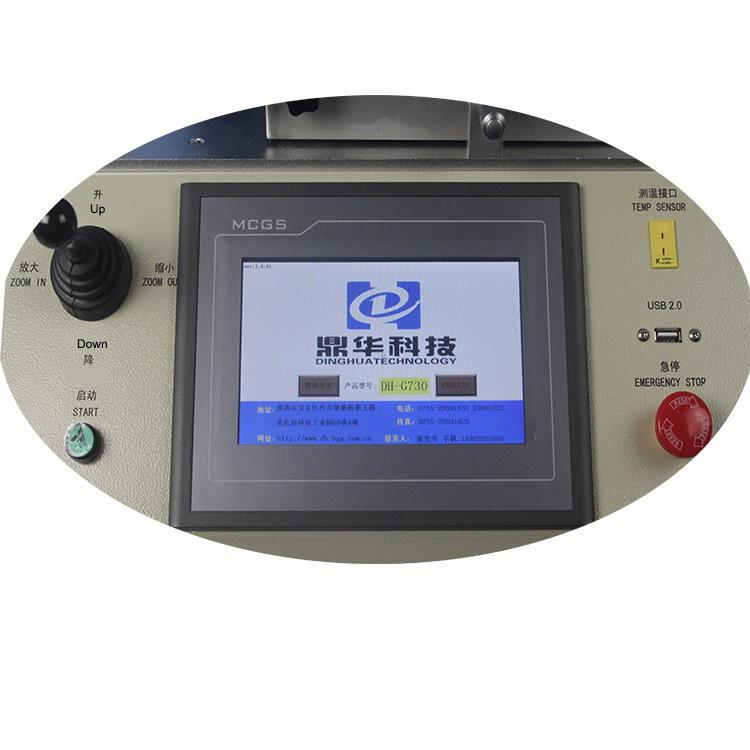

DH-G730 bga ulang antarmuka operasi stasiun, sederhana dan mudah dioperasikan, semua parameter dapat diatur pada layar sentuh, itu adalah pusat pengendali seluruh mesin ini.

Tentang pabrik kami

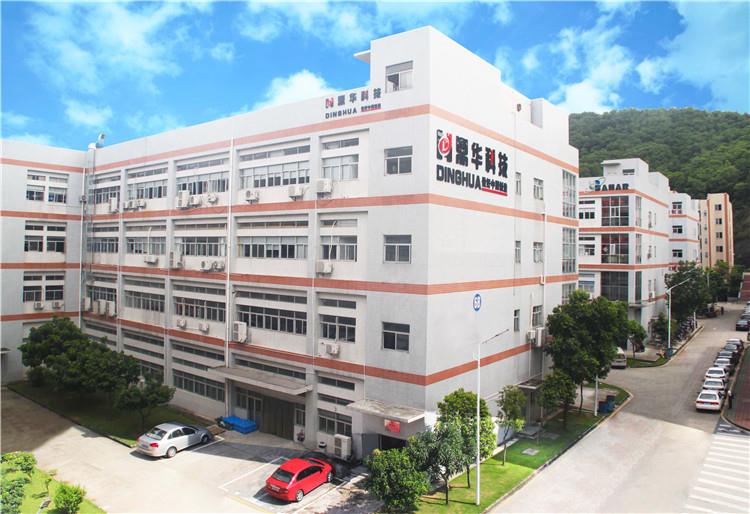

Pabrik kami di luar

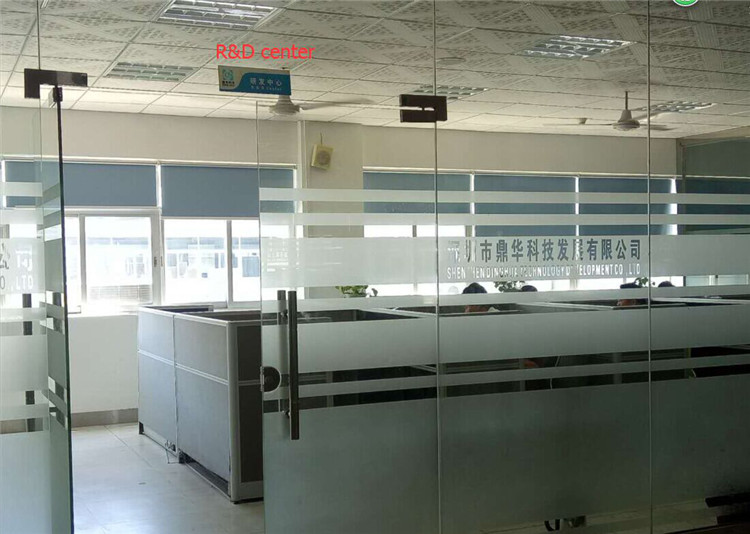

Pengembangan dan departemen penelitian untuk membangun ulang stasiun gaya baru Bga

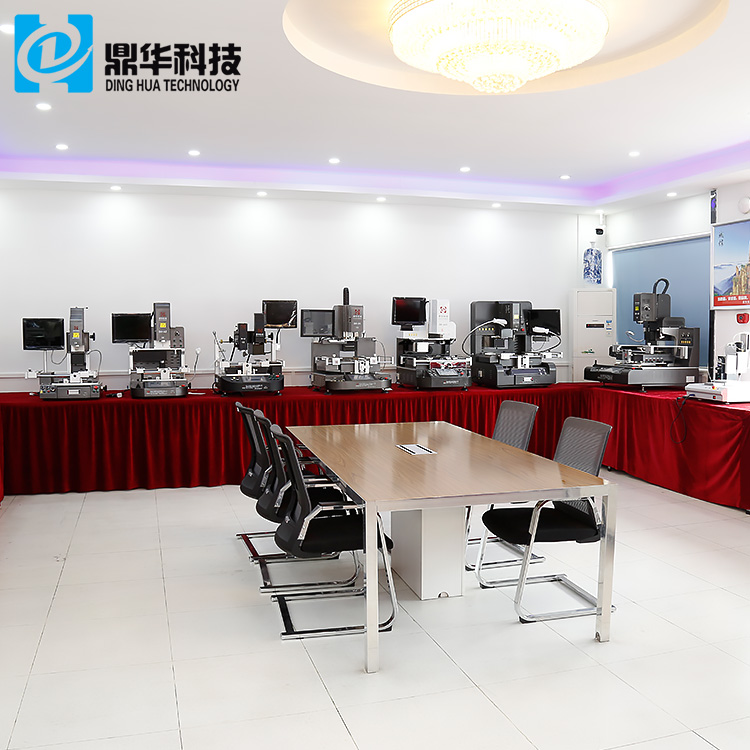

Ruang pameran yang terang dan lebar untuk stasiun ulang BGA menunjukkan untuk kunjungan pelanggan

Salah satu kantor kami

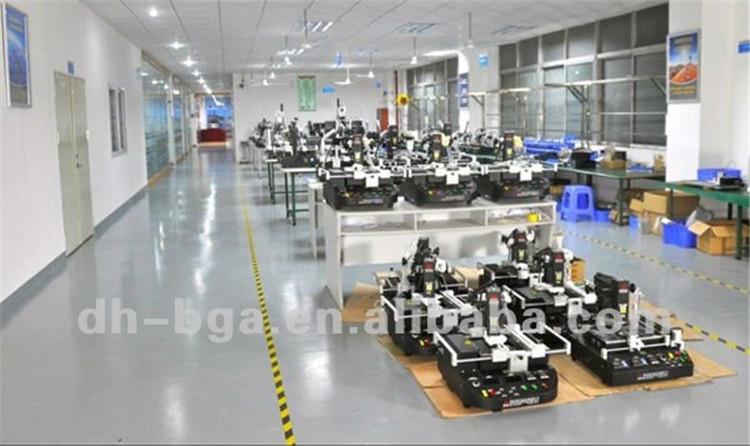

Workshop kami untuk perakitan ulang stasiun BFA

Pengiriman, pengiriman dan penyajian stasiun bga reballing udara panas

Semua mesin akan dikemas dalam kasus kayu lapis (tidak perlu fumigasi), dan menaruh kayu batangan, busa dan kertas karton kecil dll, untuk mesin tetap.

Setiap mesin akan memiliki setidaknya satu tahun garansi untuk seluruh mesin, dan 3 tahun untuk pemanas, jika memesan lebih dari 10 set pada satu waktu, tahun garansi akan menjadi 3 tahun.

FAQ dari stasiun bga reballing udara panas

1. Q: Jika saya harus menggunakan nosel untuk udara panas?

A: Ya, jika ukuran chip Anda tidak teratur, nosel dapat disesuaikan.

2. Q: Ketika saya membersihkan sisa, apakah saya harus menggunakan alkohol?

A: Tidak, Anda juga dapat menggunakan pelarut, bagaimanapun, setelah menggunakannya, Anda sebaiknya mencuci tangan Anda.

3. Q: Berapa banyak dosis mesin memiliki pemanas?

A: 2 pemanas, keduanya panas, karena semua PCB ponsel sangat kecil, mereka tidak perlu dipanaskan terlebih dahulu.

4. Q: Berapa ukuran yang bisa diambil oleh pena vakum built-in nya?

A: Ukuran yang tersedia adalah dari 1 * 1 ~ 80 * 80mm

Memperbaiki pengetahuan atau kiat

Perbaikan Lubang, Metode Transplantasi

GARIS BESAR

Metode ini digunakan untuk memperbaiki kerusakan parah pada lubang atau untuk mengubah ukuran, bentuk, atau lokasi lubang perkakas atau pemasangan yang tidak didukung. Lubang mungkin memiliki komponen yang mengarah, kabel, pengencang, pin, terminal atau perangkat keras lain yang melewatinya. Metode perbaikan ini menggunakan dowel dari bahan papan yang cocok dan epoxy kekuatan tinggi untuk mengamankan dowel di tempat. Setelah bahan baru diikat di tempat lubang baru dapat dibor. Metode ini dapat digunakan pada papan dan rakitan PC satu sisi, dua sisi atau multilayer.

PERINGATAN

Koneksi lapisan dalam yang rusak mungkin membutuhkan penambahan kawat permukaan.

REFERENSI

1.0 Kata Pengantar

2.1 Menangani Rakitan Elektronik

2.2 Membersihkan

2.5 Baking dan Pemanasan

2.7 Pencampuran Epoxy dan Penanganan

ALAT & MATERI

Base Material Rod

Pembersih

Pabrik akhir

Epoxy

Sistem Bor Mikro

Mikroskop

Mencampur Tongkat

Oven

Pisau Presisi

Sistem Bor Presisi

Razor Saw

Tape, Suhu Tinggi

Tisu

PROSEDUR

1. Bersihkan area.

2. Hilangkan lubang yang rusak atau tidak benar menggunakan penggilingan akhir karbida atau bor. Pasangkan lubang menggunakan alat bor presisi atau mesin penggilingan untuk mengetahui keakuratannya. Diameter alat pemotong harus sekecil mungkin namun masih mencakup seluruh area yang rusak.

CATATAN

Operasi abrasi dapat menghasilkan muatan elektrostatik.

3.Cut sepotong batang bahan dasar pengganti. Bahan dasar batang terbuat dari FR-4 dowel stock. Potong panjang sekitar 12,0 mm (0,50 ") lebih lama dari yang dibutuhkan.

4.Bersihkan area yang dikerjakan ulang.

5.Gunakan Pita suhu tinggi untuk melindungi bagian papan PC yang terbuka yang berbatasan dengan area pengerjaan ulang.

6. Campurkan epoxy.

7.Cat baik dowel dan lubang dengan epoxy dan cocok bersama. Terapkan epoxy tambahan di sekeliling bahan baru. Hapus epoxy berlebih.

8.Cure epoxy per Procedure 2.7 Epoxy Mixing and Handling.

PERINGATAN

Beberapa komponen mungkin sensitif terhadap suhu tinggi.

9. Lepaskan pita dan potong bahan berlebih menggunakan silet. Jilid atau file dowel siram dengan permukaan papan.

10. Selesaikan prosedur dengan redrilling lubang dan tambahkan sirkuit sesuai kebutuhan.
