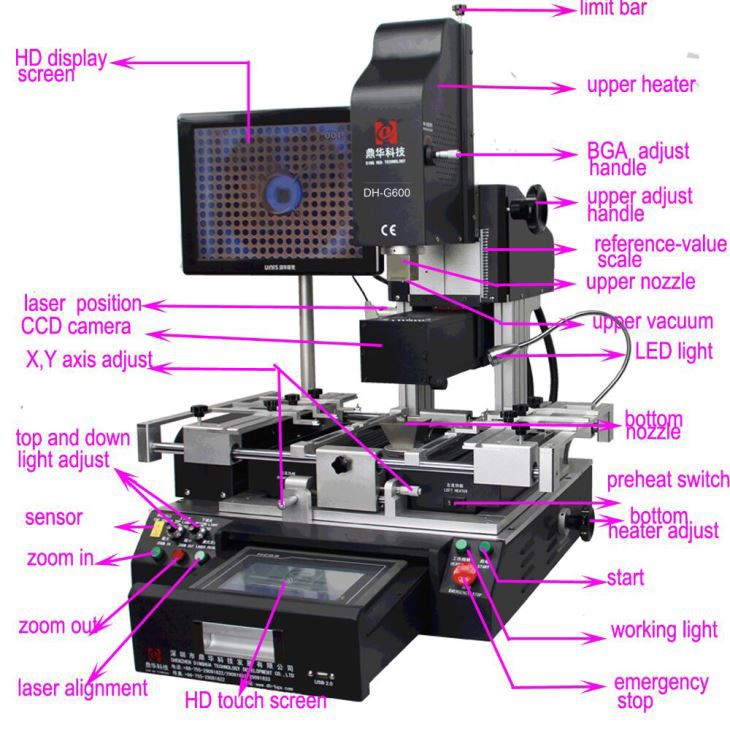

DH-G600 optik Alignment BGA ulang Stasiun untuk perbaikan BGA、QFN、 CSP、LGA、SMD
US $2.00-$3999.00 / Piece
1 buah Min. Order
Dimensi: 610 * 570 * 750 mm
Berat: 60KG
Nilai kapasitas: 5300W
Saat ini: 20A
Voltase: AC 110 ~ 240 V±10% 50 / 60Hz
Dinilai siklus: 100%
Deskripsi
Karya desain:
l tertanam dengan Industrial PC + suhu cerdas modul, stabil dan dapat diandalkan.
l Windows OS antarmuka dalam bahasa Inggris dan Cina + USB interface, mudah beroperasi.
l dengan 5 ukuran berbeda nozel: atas: 31 * 31mm, 38 * 38mm, 41 * 41mm. Bawah: 34 * 34mm 55 * 55mm.
l setiap ukuran nosel dapat kustom, bahan alloy Titanium, tidak pernah deformasi, tidak berkarat.
l Adopt tiga Penghangat Ruangan zona, atas pemanas dan pemanas bawah adalah udara panas, bawah inframerah Panaskan zona.
l tinggi daya arus lintas fan, pendinginan cepat pcb, mencegah deformasi.
Kontrol temperatur yang akurat:
l tiga Penghangat Ruangan suhu independen + PID diri pengaturan disesuaikan + PLC kontrol memastikan suhu akan di ±2 ° C.
l dapat membuat 8 segmen Penghangat Ruangan dan penyimpanan besar kelompok suhu profil.
l pengaturan BGA Penghangat Ruangan kurva nyaman dan indeks pencarian.
l otomatis suhu kurva analisis.
Visual yang nyaman kesejajaran:
l optik keterpaduan sistem + CCD warna sistem lensa.
warna l 2 pemisahan, pembesaran, mikro penyesuaian.
l Auto focus, koreksi otomatis, otomatis warna diferensiasi.
l cahaya sistem penyesuaian kecerahan.
l Jepang Panasonic kamera dapat memindahkan frontward dan mundur.
l Built-in Vacuum pengisap, mengambil bga chip nyaman setelah desoldering.
Komponen presisi:
l Precise fine-tuning tombol bge chip, menyesuaikan sudut bga chip untuk keselarasan.
l X, Y, Z mikrometer fine-tuning, penempatan akurasi akan ±0.01 MM.
l V-groove clamp + universal fixture cocok untuk semua jenis PCB.
l udara panas nozzle dengan magnet, memutar di setiap sudut, mudah mengganti dan beroperasi.
l sistem pemanas dan penempatan kepala 2 in 1 Desain, tepat posisi.
l kecepatan udara disesuaikan fungsi, mencegah bga kecil dari gerakan ketika Penghangat Ruangan.
Desain sempurna keamanan:
l dengan kipas angin kegagalan perlindungan, thermocouple kegagalan perlindungan fungsi.
l Overheating perlindungan, fungsi berhenti darurat.
l Start up sandi dan memodifikasi perlindungan.
Spesifikasi:
Total daya | 5300W |
Atas pemanas | 1200W |
Bawah pemanas | 2 1200W, IR 3 pemanas 2700W |
Kekuatan | AC220V±10%50Hz |
Atas udara panas kecepatan | Dapat disesuaikan dengan menyesuaikan tombol |
Operasi modus | Manual beroperasi, HD layar sentuh, manusia-mesin cerdas, sistem digital pengaturan |
Lensa kamera CCD optik | Frontward / mundur |
Kamera pembesaran | 1,6 juta piksel |
Workbench fine-tuning: | ±15mm maju/mundur, ±15mm kanan/kiri |
Penempatan akurasi: | ±0.01 mm |
Pencahayaan | Taiwan yang dipimpin kerja cahaya, setiap sudut disesuaikan |
Suhu Profil Penyimpanan | kelompok-kelompok 50000 |
PCB posisi | Cerdas posisi, PCB dapat disesuaikan di X, Y arah dengan "mendukung 5 poin" + V-groov pcb braket + perlengkapan universal. |
Suhu kontrol | K sensor, Tutup loop |
Temp akurasi | ±2℃ |
Ukuran PCB | Max 390 × 400 mm Min 22 × 22 mm |
BGA chip | 1 x 1-80 x 80 mm |
Minimum chip spasi | 0.15mm |
Eksternal marah sensor | 1pc |
Dimensi | L610 × W570 × H750 mm |
Berat bersih | 60KG |
