Layar Sentuh Stasiun Pengerjaan Ulang BGA Ps2 Ps3 Ps4



Layar sentuh stasiun pengerjaan ulang ps2 ps3 ps4 bga

Pratinjau cepat:

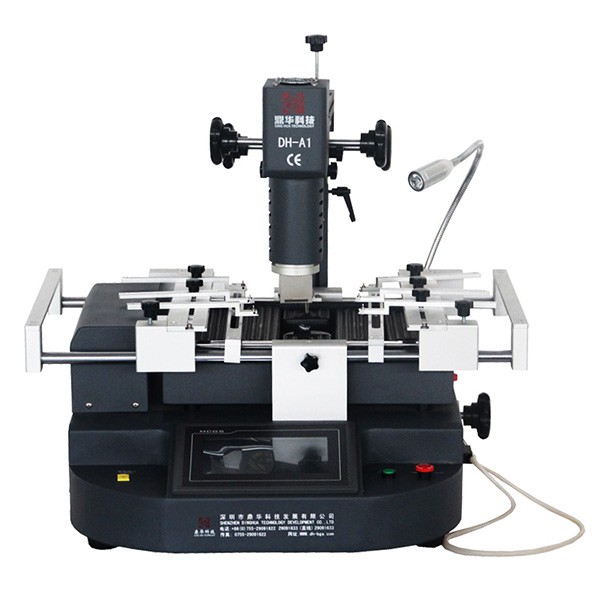

Harga asli pabrik! Mesin Pengerjaan Ulang BGA DH-A1 dengan pemanas IR untuk perbaikan ps2,ps3,ps4 kini tersedia.

Stasiun pengerjaan ulang kami terutama digunakan dalam pengerjaan ulang BGA,CCGA, QFN, CSP, LGA, Micro SMD,LED dll.Dengan

desain multi-fungsi dan inovatif, mesin Dinghua dapat melakukan Romoving, Mounting, dan Penyolderan satu atap.



1. Spesifikasi STASIUN PENGERJAAN ULANG BGA DH-A1

1	Kekuatan	4900W
2	Pemanas atas	Udara panas 800W
3	Pemanas bawah Pemanas besi	Udara panas 1200W, Inframerah 2800W 90w
4	Catu daya	AC220V±10%50/60Hz
5	Dimensi	640*730*580mm
6	Penentuan posisi	V-groove, dukungan PCB dapat disesuaikan ke segala arah dengan perlengkapan universal eksternal
7	Kontrol suhu	Termokopel tipe K, kontrol loop tertutup, pemanasan independen
8	Akurasi suhu	±2 derajat
9	ukuran PCB	Maks 500*400 mm Min 22*22 mm
10	chip BGA	2*2-80*80mm
11	Jarak chip minimum	0.15 mm
12	Sensor Suhu Eksternal	1 (opsional)
13	Berat bersih	45kg



2.Deskripsi stasiun pengerjaan ulang BGA DH-A1

Pemanas atas dan pemanas bawah untuk memanaskan chip BGA, pemanas inframerah untuk memanaskan keseluruhan

PCB, sehingga dapat melindungi PCB dari pemanasan yang tidak merata.

2. Antarmuka layar sentuh HD, kontrol PLC.

3.Sistem kompensasi suhu--Kontrol loop dekat sensor K dan sistem kompensasi suhu otomatis.

Ini dikombinasikan dengan modul suhu, yang memungkinkan akurasi suhu hingga ±2 derajat.

4. Nozel udara panas, rotasi 360 derajat, mudah dipasang dan diganti, tersedia disesuaikan.

5. Dukungan PCB alur V untuk pemosisian yang cepat, nyaman, dan akurat yang cocok untuk semua jenis papan PCB.

6. Kipas aliran silang yang kuat, mendinginkan papan PCB secara efisien setelah pemanasan, untuk mencegahnya dari deformasi.

7. Sistem petunjuk suara. Ada alarm sebelum selesainya setiap pematrian dan penyolderan.



3.Mengapa Anda harus memilih Dinghua?

1. Dinghua memiliki pengalaman lebih dari 10 tahun.

2. Tim teknisi profesional dan berpengalaman.

3.Dengan produk berkualitas tinggi, harga menguntungkan dan pengiriman tepat waktu.

4.Balas semua pertanyaan Anda dalam waktu 24 jam.



4. Pengetahuan Terkait:

Paket BGA (Bdll Grid Array) adalah paket array grid bola yang di dalamnya dibentuk bola solder array di bagian bawah a

mengemas substrat sebagai terminal I/O sirkuit dan dihubungkan ke papan sirkuit tercetak (PCB). Perangkat dikemas

dengan teknologi ini adalah perangkat pemasangan di permukaan. Dibandingkan dengan perangkat penempatan kaki tradisional seperti QFP dan PLCC,

Paket BGA memiliki beberapa fitur berikut.

1) Ada lebih banyak I/O. Jumlah I/O dalam paket BGA terutama ditentukan oleh ukuran paket dan pitch bola.

Karena bola solder kemasan BGA disusun di bawah substrat paket, jumlah I/O perangkat dapat ditingkatkan secara signifikan,

ukuran paket dapat dikurangi, dan jejak perakitan dapat dihemat. Secara umum, ukuran paket dapat dikurangi lebih dari

30% dengan jumlah lead yang sama. Misalnya: CBGA-49, BGA-320 (pitch 1,27mm) dibandingkan dengan PLCC-44 (pitch 1,27mm) dan

MOFP{{0}} (pitch 0.8mm), ukuran paket berkurang masing-masing 84% dan 47%.

2) Peningkatan hasil penempatan, berpotensi mengurangi biaya. Pin utama perangkat QFP dan PLCC tradisional didistribusikan secara merata

di sekitar paket. Jarak pin timah adalah 1,27mm, 1.0mm, 0.8mm, 0.65mm, dan 0.5mm. Ketika jumlah I/O bertambah,

pitch harus semakin kecil. Jika nadanya kurang dari 0.4mm, keakuratan peralatan SMT sulit dipenuhi. Selain itu,

pin timah mudah berubah bentuk, sehingga meningkatkan tingkat kegagalan pemasangan. Bola solder perangkat BGA mereka didistribusikan

bentuk array di bagian bawah media, yang dapat menampung lebih banyak jumlah I/O. Pitch bola solder standar adalah 1,5 mm,

1,27mm, 1.0mm, BGA pitch halus (BGA tercetak, juga dikenal sebagai CSP-BGA, bila pitch bola solder < 1.0mm, dapat diklasifikasikan sebagai CSP

paket) pitch {{0}}.8mm, 0.65mm, 0.5mm, dan sekarang Beberapa peralatan proses SMT kompatibel dengan tingkat kegagalan penempatan sebesar<10 ppm.

3) Area kontak antara bola solder susunan BGA dan substrat besar dan pendek, yang kondusif untuk pembuangan panas.

4) Pin bola solder susunan BGA sangat pendek, yang memperpendek jalur transmisi sinyal dan mengurangi induktansi timbal dan

resistensi, sehingga meningkatkan kinerja sirkuit.

5) Secara signifikan meningkatkan koplanaritas terminal I/O dan sangat mengurangi kerugian yang disebabkan oleh koplanaritas yang buruk dalam proses perakitan.

6) BGA cocok untuk kemasan MCM dan dapat mencapai kepadatan tinggi dan kinerja MCM yang tinggi.

7) Baik BGA maupun ~BGA lebih kencang dan lebih andal dibandingkan IC yang dikemas dengan nada halus.

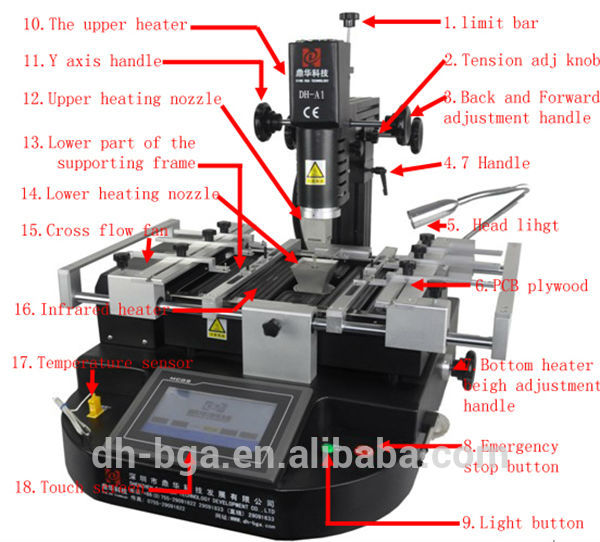

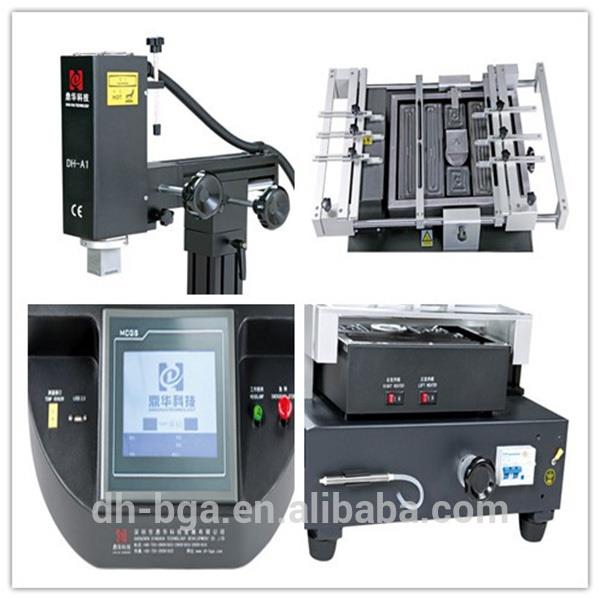

5. Gambar Detail STASIUN PENGERJAAN ULANG BGA DH-A1

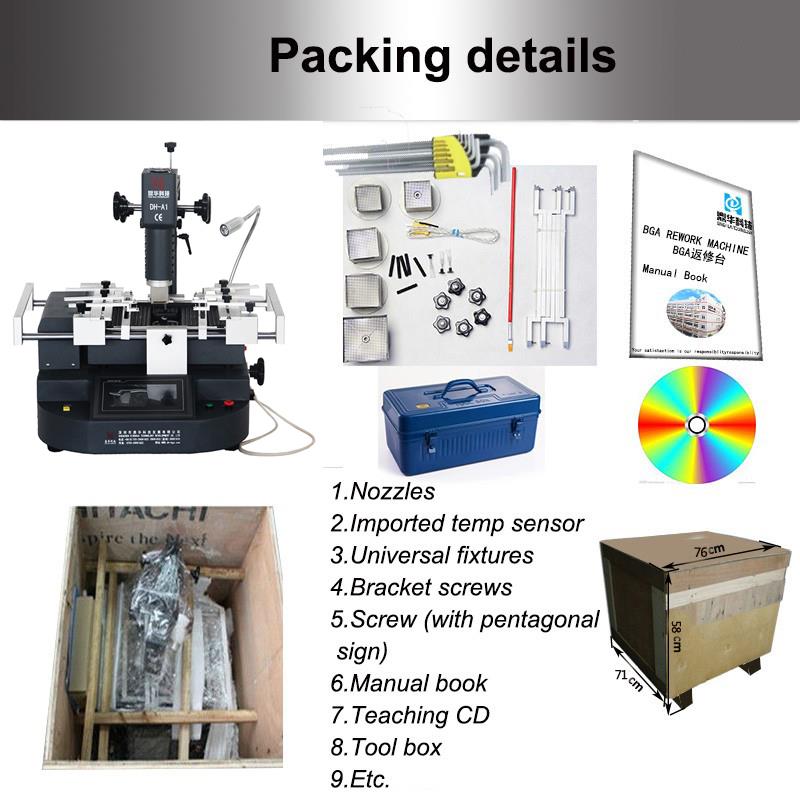

6. Detail pengepakan & pengiriman DH-A1 BGA REWORK STATION





Detail pengiriman DH-A1 BGA REWORK STATION



Pengiriman:

1. Pengiriman akan dilakukan dalam 5 hari kerja setelah menerima pembayaran.

2. Pengiriman cepat melalui DHL,FedEX,TNT ,UPS dan cara lain termasuk melalui laut atau udara.
