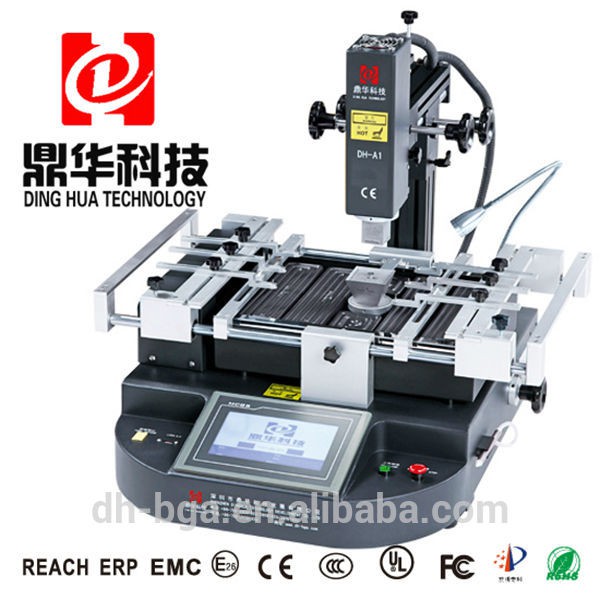

Stasiun Pengerjaan Ulang Xbox360 BGA Layar Sentuh

Layar sentuh stasiun pengerjaan ulang bga Xbox360

Pratinjau cepat:

Harga pabrik asli! Mesin Pengerjaan Ulang BGA DH-A1 dengan pemanas IR untuk perbaikan Xbox360 kini tersedia.

Stasiun pengerjaan ulang kami terutama digunakan dalam pengerjaan ulang BGA,CCGA, QFN, CSP, LGA, Micro SMD,LED dll.Dengan

desain multi-fungsi dan inovatif, mesin Dinghua dapat melakukan Romoving, Mounting, dan Penyolderan satu atap.

1. Spesifikasi

2.Deskripsi stasiun pengerjaan ulang BGA DH-A1

1.Dengan peringatan Suara 5-10 detik sebelum pemanasan selesai: ingatkan operator untuk mengambil chip bga tepat waktu. Setelah

pemanasan, kipas pendingin akan bekerja otomatis, ketika suhu dingin hingga mencapai suhu kamar (<45℃ ),

sistem pendingin akan berhenti otomatis untuk mencegah pemanas menjadi tua.

2. Persetujuan sertifikasi CE. Perlindungan ganda: Pelindung panas berlebih + fungsi berhenti darurat.

3. Sambungan eksternal dengan besi solder digital, untuk membersihkan timah dengan cepat, nyaman, dan efisien!

4. Pemosisian laser, mudah dan nyaman untuk diposisikan.

3.Mengapa Anda harus memilih Dinghua?

1. Kami adalah produsen stasiun pengerjaan ulang BGA profesional. Dan telah mengajukan ini selama lebih dari 13 tahun.

Terlibat dalam Desain, Pengembangan, Produksi dan Penjualan.

2. Mesin kami memiliki kualitas terbaik dengan harga murah. Populer di bengkel dan sekolah pelatihan di seluruh dunia kerja.

Menyambut Anda untuk menjadi agen kami.

3. Pengiriman cepat: FedEx, DHL, UPS, TNT dan EMS. Banyak model tersedia setiap saat.

4. Pembayaran: Western Union, PayPal, T/T.

5.OEM dan ODM diterima.

6.Semua mesin akan dilengkapi dengan panduan pengguna dan CD.

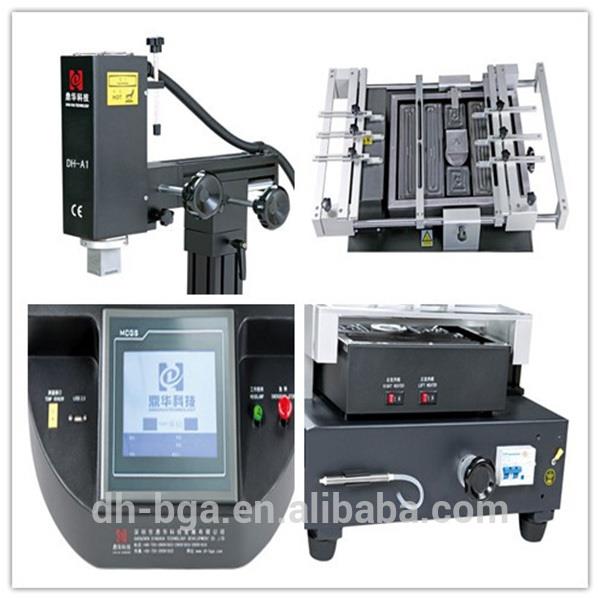

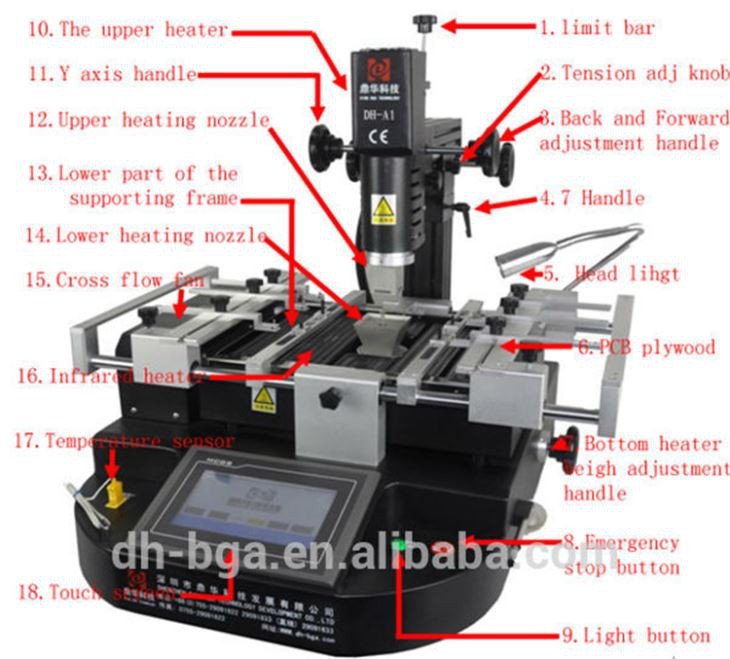

4. Gambar Detail STASIUN PENGERJAAN ULANG BGA DH-A1

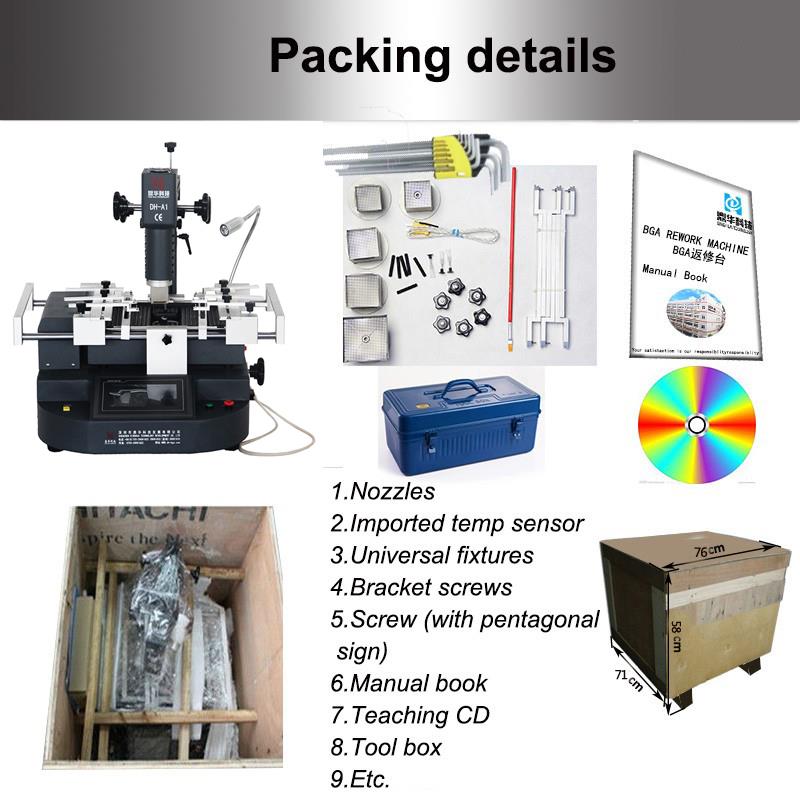

5 Detail pengepakan & pengiriman DH-A1 BGA REWORK STATION

6.Detail pengiriman STASIUN PENGERJAAN ULANG BGA DH-A1

7. Pengetahuan terkait

BGA memiliki jenis paket yang sangat beragam, dan bentuknya persegi atau persegi panjang. Menurut pengaturannya

dari bola solder, dapat dibagi menjadi BGA periferal, terhuyung-huyung dan array penuh. Menurut substrat yang berbeda,

itu dapat dibagi menjadi tiga jenis: PBGA (Bola Plastik Zddarray susunan bola plastik), CBGA (bola keramikSddarray keramik

array bola), TBGA (array bola tipe pembawa array pita bola).

1, paket PBGA (susunan bola plastik).

Paket PBGA, yang menggunakan resin BT/laminasi kaca sebagai substrat, plastik (senyawa cetakan epoksi) sebagai bahan penyegel,

bola solder sebagai solder eutektik 63Sn37Pb atau solder eutektik 62Sn36Pb2Ag (Beberapa produsen sudah menggunakan solder bebas timah),

sambungan bola solder dan paket tidak memerlukan penggunaan solder tambahan. Ada beberapa paket PBGA yang berlubang

struktur yang terbagi menjadi rongga atas dan rongga bawah. PBGA dengan rongga semacam ini untuk meningkatkan pembuangan panasnya

kinerja, disebut BGA yang ditingkatkan panas, disingkat EBGA, dan ada juga yang disebut CPBGA (array bola plastik rongga).

Keunggulan paket PBGA adalah sebagai berikut:

1) Kompatibilitas termal yang baik dengan papan PCB (papan cetak - biasanya papan FR-4). Koefisien muai panas (CTE)

resin BT/laminasi kaca dalam struktur PBGA kira-kira 14 ppm/derajat, dan PCB kira-kira 17 ppm/cC.

CTE kedua material relatif dekat, sehingga menghasilkan pencocokan termal yang baik.

2) Dalam proses reflow, penyelarasan bola solder, yaitu tegangan permukaan bola solder cair dapat digunakan untuk

mencapai persyaratan penyelarasan bola solder dan bantalan.

3) Biaya rendah.

4) Performa kelistrikan yang baik.

Kekurangan dari paket PBGA adalah sensitif terhadap kelembapan dan tidak cocok untuk paket dengan perangkat yang memerlukannya

kedap udara dan keandalan yang tinggi.

2, paket CBGA (susunan bola keramik).

Pada seri paket BGA, CBGA memiliki sejarah terpanjang. Substratnya adalah keramik berlapis-lapis, dan penutup logamnya disolder

substrat dengan solder penyegel untuk melindungi chip, kabel dan bantalan. Bahan bola solder adalah eutektik suhu tinggi

solder 10Sn90Pb. Sambungan bola solder dan paketnya perlu menggunakan solder eutektik suhu rendah 63Sn37Pb. Itu

pitch bola standar adalah 1,5 mm, 1,27 mm, 1.0mm.

Keunggulan paket CBGA (ceramic ball array) adalah sebagai berikut:

1) Kedap udara yang baik dan ketahanan yang tinggi terhadap kelembapan, menghasilkan keandalan komponen yang dikemas dalam jangka panjang.

2) Sifat insulasi listrik lebih baik dibandingkan perangkat PBGA.

3) Kepadatan pengepakan lebih tinggi daripada perangkat PBGA.

4) Kinerja termal lebih baik daripada struktur PBGA.

Kekurangan dari paket CBGA adalah:

1) Karena perbedaan besar dalam koefisien ekspansi termal (CTE) antara substrat keramik dan PCB (CTE dari

Substrat keramik A1203 sekitar 7ppm/cC, dan CTE PCB sekitar 17ppm per pena), pencocokan termalnya buruk dan

kelelahan sambungan solder adalah mode kegagalan utama.

2) Dibandingkan dengan perangkat PBGA, biaya pengemasannya tinggi.

3) Penjajaran bola solder di tepi kemasan lebih sulit.

3, susunan kotak kolom keramik CCGA (ceramiccolumnSddarray).

CCGA adalah versi modifikasi dari CBGA. Perbedaan keduanya adalah CCGA menggunakan kolom solder dengan diameter 0,5 mm

dan tinggi 1,25 mm hingga 2,2 mm sebagai pengganti bola solder berdiameter 0,87 mm di CBGA untuk meningkatkan ketahanan lelah solder

persendian. Oleh karena itu, struktur kolom dapat lebih meringankan tegangan geser antara pembawa keramik dan papan PCB yang disebabkan olehnya

ketidakcocokan termal.
