Stasiun Pengerjaan Ulang Macbook BGA Layar Sentuh

layar sentuh samsung bga rework station Pratinjau cepat: Harga asli pabrik! Mesin Pengerjaan Ulang BGA DH-A1 dengan pemanas IR untuk perbaikan ipad kini tersedia. Mesin ini dirancang dengan sistem operasi yang ramah pengguna, yang bertujuan membantu operator memahami cara penggunaan dalam beberapa menit. 1. Spesifikasi...

Kirim permintaan

Deskripsi

Layar sentuh Stasiun pengerjaan ulang bga Samsung

Pratinjau cepat:

Harga pabrik asli! Mesin Pengerjaan Ulang BGA DH-A1 dengan pemanas IR untuk perbaikan ipad kini tersedia. Dirancang oleh

sistem operasi yang ramah pengguna, bertujuan untuk membantu operator memahami cara penggunaan dalam beberapa menit.

1. Spesifikasi

Spesifikasi
1	Kekuatan	4900W
2	Pemanas atas	Udara panas 800W
3	Pemanas bawah Pemanas besi	Udara panas 1200W, Inframerah 2800W 90w
4	Sumber Daya listrik	AC220V±10%50/60Hz
5	Dimensi	640730580mm
6	Penentuan posisi	V-groove, dukungan PCB dapat disesuaikan ke segala arah dengan perlengkapan universal eksternal
7	Pengatur suhu	Termokopel tipe K, kontrol loop tertutup, pemanasan independen
8	Akurasi suhu	±2 derajat
9	ukuran PCB	Maks 500400 mm Min 2222 mm
10	chip BGA	22-8080mm
11	Jarak chip minimum	0.15mm
12	Sensor Suhu Eksternal	1 (opsional)
13	Berat bersih	45kg

2.Deskripsi stasiun pengerjaan ulang BGA DH-A1

Fitur:

1. Teknologi pengelasan inframerah.

2. Pemanasan inframerah, dapat menghindari kerusakan IC akibat pemanasan yang cepat atau tidak terputus.

3. Mudah dioperasikan; Pengguna dapat mengoperasikannya dengan terampil setelah pelatihan satu hari.

4. Tidak perlu alat las, dapat mengelas chip apa pun di bawah 50mm.

5. Dengan sistem lelehan panas 800W, rentang pemanasan awal 240*180mm.

6. Ini tidak berdampak pada bagian pintar tanpa udara panas, dan cocok untuk mengelas reballing BGA, SMD, CSP, LGA, QFP, PLCC dan BGA.

7. Cocok untuk berbagai komponen BGA komputer, notebook, play station, terutama pada chipset Northbridge/ Southbridge.

3.Mengapa Anda harus memilih stasiun pengerjaan ulang bga DH-A1?

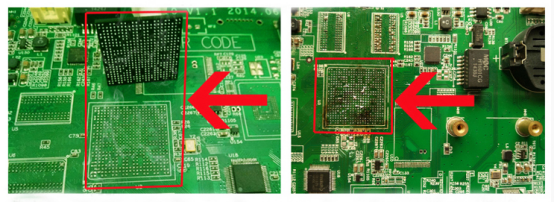

Hasil menggunakan stasiun pengerjaan ulang BGA DH-A1 (gambar kiri)	VS	Hasil menggunakan stasiun pengerjaan ulang BGA mfg lain (gambar kanan)

1. Bola solder bisa meleleh sepenuhnya		1. Bola solder memiliki desuide
2. Pemanasan yang seimbang tidak akan membahayakan BGA		2.Pad rusak setelah digunakan
3. Pemanasan tidak mempengaruhi tampilan PCB bahkan setelah beberapa kali pemanasan		3. Penampilan mulai menguning setelah dipanaskan

Silakan lihat gambar di bawah ini untuk membandingkan pengaruh sebenarnya setelah menggunakan stasiun pengerjaan ulang bga merek kami dengan yang lain sebelum Anda membuat keputusan.

4. Pengetahuan Terkait:

Profil Reflow Penyolderan

Profil reflow penyolderan harus dibuat ke komponen sesuai dengan kepadatan komponen, ukuran, berat, warna dan

jenis substrat karena ini adalah faktor utama yang menentukan laju konveksi panas melalui lapisan silikon. Sebagai komponennya

terkena lingkungan, profil pabrikan asli tidak dapat digunakan karena dapat menjadi terlalu agresif dan merusak

naik ke status BER. Lembar data komponen dan jenis pasta solder yang digunakan selama spesifikasi manufaktur diperoleh

untuk menentukan titik leleh puncak, profil mana yang akan didasarkan. Profil de-solder yang umum melibatkan pemanasan awal, perendaman, dan reflow

dan tahap pendinginan. Tahap pemanasan awal yang umum adalah peningkatan panas sekitar 3C/s hingga 120 – 150C, tergantung pada paduan solder yang digunakan.

Tahap ini memastikan tidak terjadi kerusakan akibat sengatan panas pada semua media dan tingkat ekspansi di seluruh papan dijaga pada rasio yang sama.

Selama tahap perendaman, suhu ditingkatkan hingga mencapai 170 – 210C di area yang ditargetkan. Mempertahankan kurva profil yang curam pada tahap ini

akan memungkinkan profil tetap pendek dengan mempertahankan total siklus panas kurang dari 5 menit. Tahap Liquidus 190C – 230C sangat penting dan kami pertahankan

sesingkat mungkin untuk mencegah kerusakan masker solder pada komponen selama pengangkatan bertenaga vakum otomatis. Tahap pendinginan terakhir

kurva suhu biasanya 5-6C/s untuk mengembalikan komponen ke suhu lingkungan secara efisien dan tanpa guncangan.

Penggantian IC BGA

Sejauh ini merupakan proses paling sukses yang tersedia untuk memulihkan papan sirkuit cetak dengan kegagalan BGA. Namun proses ini adalah yang paling mahal

dan tidak dapat diterapkan pada komponen usang atau EOL. Selama proses ini komponen lama telah dihapus, situs PCB BGA dibersihkan dan baru

komponen disolder pada tempatnya. Tingkat keberhasilan yang tinggi bergantung pada kualitas suku cadang yang disediakan oleh pemasok dan informasi yang tersedia, seperti jenis paduan.

5. Gambar Detail STASIUN PENGERJAAN ULANG BGA DH-A1

DH-A1 BGA REWORK STATION DETAILS.jpg
