Stasiun Reballing BGA Optik Otomatis Penuh

Stasiun pengerjaan ulang BGA otomatis penuh HD-A5 adalah mesin perbaikan/perakitan kelas atas, dengan optik impor

Kamera CCD, pengumpan chip otomatis yang dapat memuat chip hingga 80*80mm, dan berat kurang dari 5 kg,

terutama rekaman profil suhu penuhnya sangat berguna bagi perusahaan internasional, jika diperlukan

menganalisis hasil penyolderan dan pematrian pada suhu dan waktu yang berbeda, dll.

Parameter produksi stasiun reballing bga optik otomatis penuh

Detail produksi stasiun reballing bga optik otomatis penuh

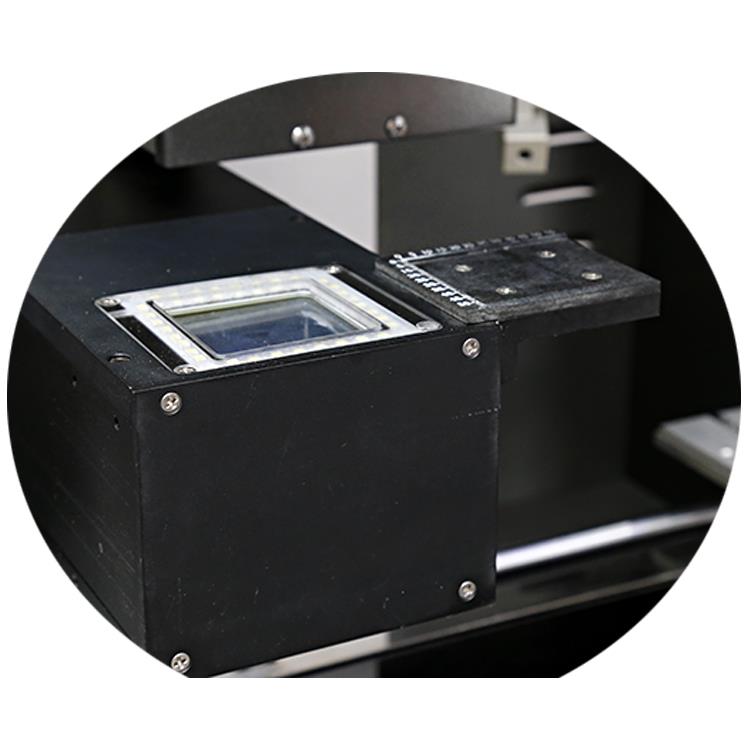

Kamera CCD optik dan pengumpan chip

Kamera CCD optik impor dengan fungsi pemisahan dua warna, satu warna adalah titik chip, satu adalah titik PCB,

keduanya ditampilkan di layar tampilan.

Pengumpan chip, secara otomatis dapat membawa chip untuk diambil atau diganti, ukuran chip bisa mencapai 80*80mm, dan

memuat kurang dari 5 kg.

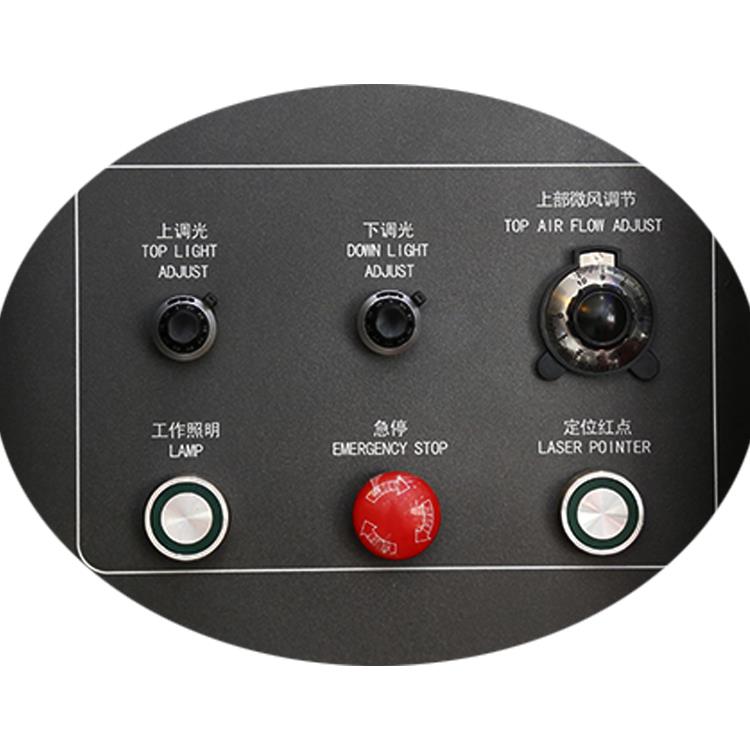

Penyesuaian aliran udara atas, bisa manual atau otomatis, terutama untuk perbaikan chip mikro sangat berguna.

Penyesuaian lampu atas/bawah, digunakan untuk lampu CCD optik yang ditampilkan di layar monitor.

Tombol darurat, dapat ditekan kapan saja jika diperlukan, maka mesin akan langsung berhenti.

Penentuan posisi laser, yang dapat membantu PCB atau chip menemukan posisi yang tepat di meja kerja.

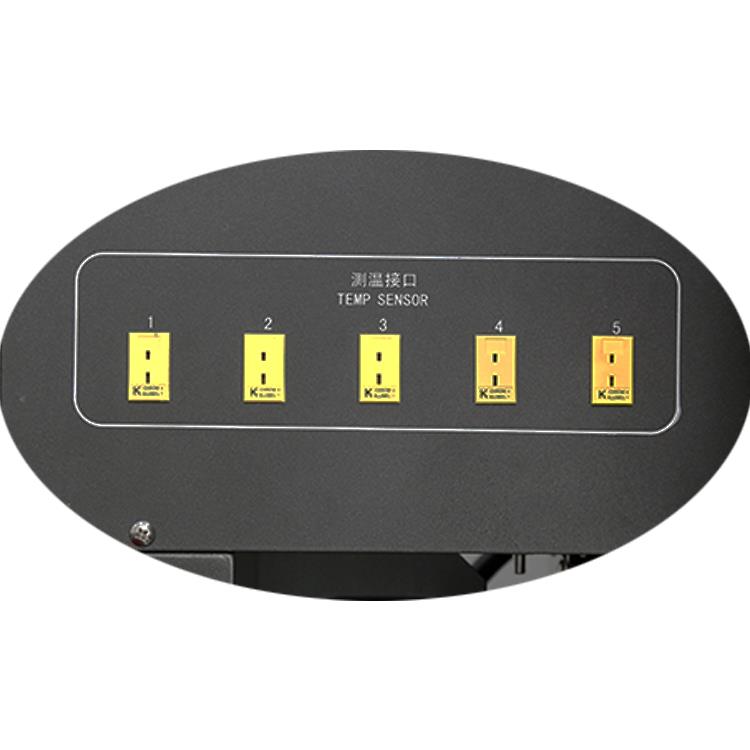

Beberapa termokopel dapat menguji dan memverifikasi area pemanasan yang berbeda dengan lebih baik, sehingga mengkalibrasi suhu dengan lebih baik

jika suhu lebih rendah atau lebih tinggi.

Area pemanasan awal inframerah, terdiri dari 6 buah tabung pemanas fiber dan dilapisi dengan pelindung kaca yang dapat mencegah

komponen kecil apa pun meskipun debu tidak masuk, dan cahaya terang ini mudah diserap oleh cahaya

PCB, saat perbaikan PCB kecil, 4 di antaranya dapat dimatikan.

Bagaimana cara kerja stasiun pengerjaan ulang BGA otomatis:

Kualifikasi produk stasiun reballing bga optik otomatis penuh

Sejauh ini, pelanggan kami memiliki Foxconn, Lenovo dan Huawei dll, beberapa dari mereka telah menggunakan pengerjaan ulang bga

stasiun selama lebih dari 7 tahun, dan mencerminkan dengan sangat baik.

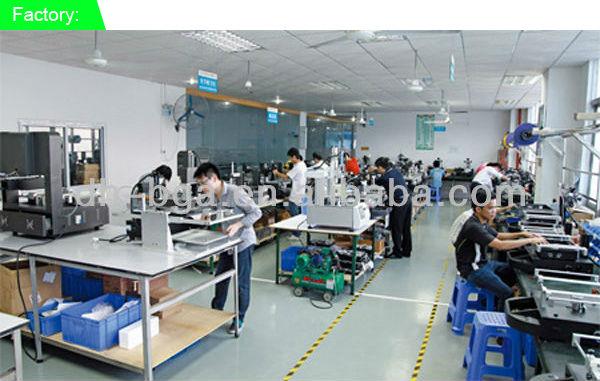

Ini adalah salah satu puncak gunung es bengkel, dan stasiun pengerjaan ulang BGA DH-A5 sedang dirakit, lainnya

penyesuaian, lantai yang bersih dan penumpukan yang rapi merupakan salah satu syarat mutu yang baik.

Diberikan CE, Paten dan sistem sertifikasi kualitas produk dll. Yang merupakan tanda produk unggulan.

Pertanyaan Umum :

Beberapa Tips Tentang Perbaikan

Berapa ukuran papan sirkuit yang sering Anda perbaiki?

Tentukan ukuran permukaan kerja meja pengerjaan ulang BGA yang Anda beli. Umumnya ukuran notebook dan motherboard komputer biasa kurang dari 420x400mm. Ini adalah pedoman dasar ketika memilih model.

Ukuran chip yang sering disolder

Penting untuk mengetahui ukuran chip maksimum dan minimum. Biasanya, pemasok akan menyediakan empat nozel. Ukuran chip terbesar dan terkecil akan menentukan ukuran nosel yang perlu Anda pilih.

Ukuran catu daya

Umumnya, kabel listrik utama di masing-masing bengkel berukuran 2,5 mm². Saat memilih stasiun pengerjaan ulang BGA, peringkat daya tidak boleh melebihi 4500W. Jika ya, hal ini dapat menyebabkan kesulitan dalam memasang kabel daya.

Dengan Fungsi

Apakah ada 3 zona suhu?

Tiga zona suhu harus mencakup kepala pemanas atas, kepala pemanas bawah, dan zona pemanasan awal inframerah. Ketiga zona ini adalah konfigurasi standar. Saat ini, beberapa produk di pasaran hanya memiliki dua zona suhu, yang terdiri dari kepala pemanas atas dan zona pemanasan awal inframerah. Tingkat keberhasilan pengelasan untuk model ini sangat rendah, jadi pastikan untuk memeriksanya saat membeli.

Bisakah kepala pemanas bawah bergerak ke atas dan ke bawah?

Kepala pemanas bagian bawah harus bisa bergerak ke atas dan ke bawah. Ini adalah salah satu fitur penting dari stasiun pengerjaan ulang BGA. Saat bekerja dengan papan sirkuit yang relatif besar, nosel kepala pemanas bawah dirancang untuk memberikan dukungan tambahan melalui desain struktural. Jika tidak dapat bergerak ke atas dan ke bawah, maka peran ini tidak akan dapat dipenuhi, dan tingkat keberhasilan pengelasan akan sangat berkurang.

Apakah ia memiliki fungsi pengaturan kurva yang cerdas?

Pengaturan profil suhu adalah salah satu aspek terpenting saat menggunakan stasiun pengerjaan ulang BGA. Jika kurva suhu tidak diatur dengan benar, tingkat keberhasilan pengelasan akan sangat rendah, dan pengelasan atau pembongkaran mungkin tidak dapat dilakukan. Sekarang ada produk di pasaran, seperti GM5360 dari Goldpac Technology, yang menawarkan pengaturan kurva suhu yang nyaman.

Apakah itu memiliki fungsi penyolderan ulang?

Jika pengaturan kurva suhu tidak akurat, penggunaan fungsi ini dapat meningkatkan tingkat keberhasilan pengelasan secara signifikan. Suhu pengelasan dapat diatur selama proses pemanasan.

Apakah itu memiliki fungsi pendinginan?

Umumnya kipas aliran silang digunakan untuk pendinginan.

Apakah ada pompa vakum bawaan?

Pompa vakum internal nyaman untuk menyerap chip BGA saat membongkarnya.
