IR BGA Rework Station

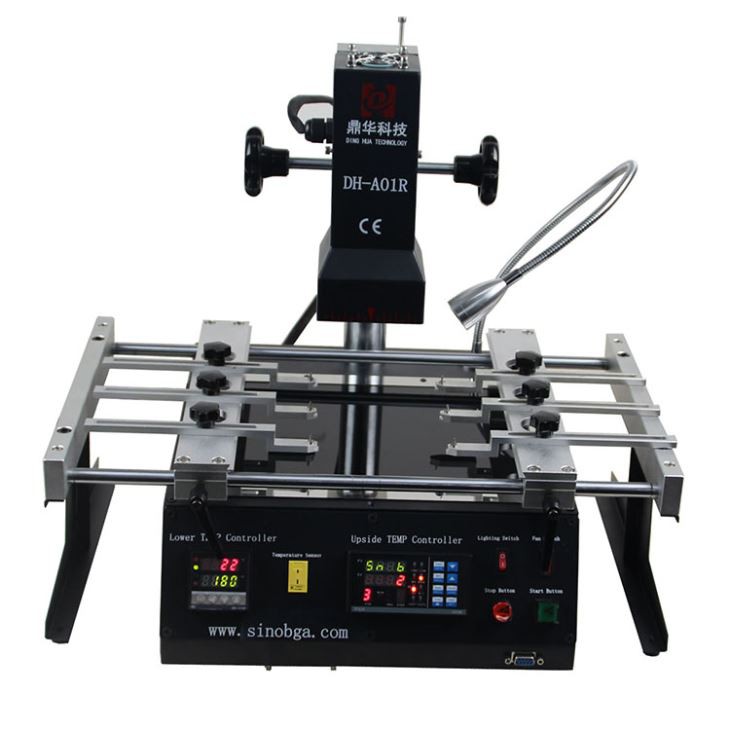

Mesin BGA IR6500 adalah stasiun pengerjaan Ball Grid Array, yang digunakan untuk memperbaiki dan mengerjakan ulang papan sirkuit cetak (PCB) yang berisi komponen BGA. Komponen BGA adalah sirkuit terintegrasi yang dipasang ke PCB menggunakan kisi -kisi bola sebagai sarana interkoneksi listrik, alih -alih lead tradisional. Mesin BGA IR6500 dilengkapi dengan 2 pemanasan IR, panel digital dan kabel yang diuji suhu, yang digunakan untuk melepas dan mengganti komponen BGA selama proses pengerjaan ulang.
Deskripsi
1. Aplikasi Keyboard Computer BGA Rework Machine
SebuahIR BGA Rework Stationadalah alat khusus yang digunakan untuk menghapus dan mengganti komponen Ball Grid Array (BGA) pada PCB menggunakanPemanasan inframerah (IR). Tidak seperti stasiun udara panas, ia memanaskan komponenmerata dan lembut, mengurangi risiko kerusakan panas atau pergeseran komponen
Motherboard komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC,
TV dan perangkat elektronik lainnya
Peralatan dari industri medis, industri komunikasi, industri mobil, dll.
Cocok untuk berbagai jenis chip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
Chip LED.
2.Fitur Produk Mesin Rework Komputer Keyboard
(KEYBOARD COMPUTER BGA REWORK MESIN)
3. Spesifikasi
| Catu daya mesin stasiun pengerjaan ulang BGA | 110 ~ 250V 50\/60Hz BGA REWORK Machine Harga di India |
| Kekuatan Dinilai | 2300W |
| IR atas | 450W |
| IR Bawah | 1800W |
| Penentuan posisi | V-groove, platform bergerak dengan perlengkapan universal |
| Pengendalian suhu sistem pengerjaan ulang BGA | Termokopel k-type, loop tertutup |
| Akurasi suhu mesin pengerjaan ulang BGA terbaik | 2 derajat untuk mesin perbaikan BGA BGA untuk motherboard laptop |
| Ukuran PCB | 320*360mm |
| Ukuran chip | 2*2 ~ 80*80mm |
| Port suhu port alat pengerjaan ulang BGA | 1 pcs |
| Dimensi | L480*W370*H390mm |
| Berat Kotor | 15.5kg |
4. Detail
(KEYBOARD COMPUTER BGA REWORK MESIN)

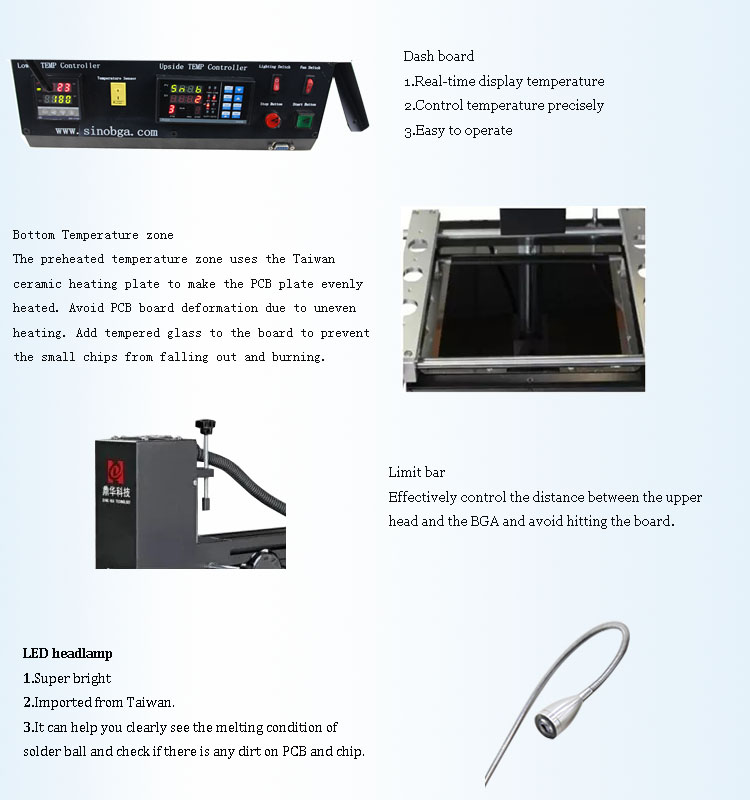

1. Dua zona pemanas inframerah;
2. LED Headlamp;
3. Operasi dasbor;
4.LI MIT Bar.
ItuMesin pengerjaan ulang IR6500 BGAbiasanya digunakan dalam lingkungan perbaikan dan manufaktur elektronik untuk memperbaiki dan mengganti komponen BGA pada papan sirkuit cetak (PCB). Aplikasi umum IR6500 meliputi:
- Perbaikan PCB: Digunakan untuk menghilangkan komponen BGA yang rusak atau rusak dari PCB dan menggantinya dengan yang baru.
- Upgrade PCB: Mengaktifkan penggantian komponen BGA yang sudah ketinggalan zaman atau usang dengan versi yang lebih baru dan lebih canggih.
- Manufaktur PCB: Membantu menempatkan komponen BGA ke PCB selama proses pembuatan.
- REVERSE REGING: Membantu dalam menganalisis dan mempelajari desain komponen BGA pada PCB.
- Pengembangan prototipe: Mendukung pengembangan dan pengujian PCB prototipe yang mengandung komponen BGA.
Mesin pengerjaan ulang BGA IR6500 adalah alat penting bagi perusahaan dan individu yang terlibat dalam perbaikan dan pembuatan perangkat elektronik yang menggunakan komponen BGA.

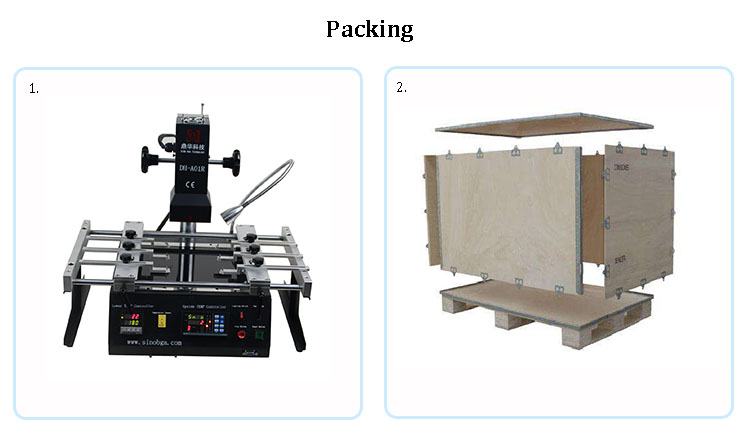

6. Penggerak & Pengiriman
(KEYBOARD COMPUTER BGA REWORK MESIN)
7. Pengetahuan terkait
SebuahIR BGA (Infrared Ball Grid Array) Stasiun Kerangka Kerjaadalah mesin khusus yang digunakan untuk melepas dan mengganti komponen BGA pada papan sirkuit cetak (PCB). Biasanya digunakanTeknologi pemanas inframerahUntuk memanaskan PCB dan komponen BGA secara bersamaan, memungkinkan pelepasan yang aman dan penggantian komponen.
Stasiun pengerjaan ulang BGA datang dalam berbagai ukuran dan konfigurasi, mulai dari unit benchtop kecil hingga sistem multi-zona yang besar. Mereka juga dapat menampilkan berbagai jenis teknologi pemanas, seperti pemanasan konveksi atau pengerjaan ulang udara panas.
Manfaat utama menggunakan stasiun pengerjaan ulang IR BGA adalah kemampuannya untuk memanaskan komponen BGA secara merata, mengurangi risiko kerusakan pada komponen atau PCB selama proses pengerjaan ulang. Ini membuat stasiun ulang IR BGA membuat alat penting untuk perbaikan dan manufaktur PCB, terutama di industri di mana keandalan yang tinggi merupakan persyaratan penting.
