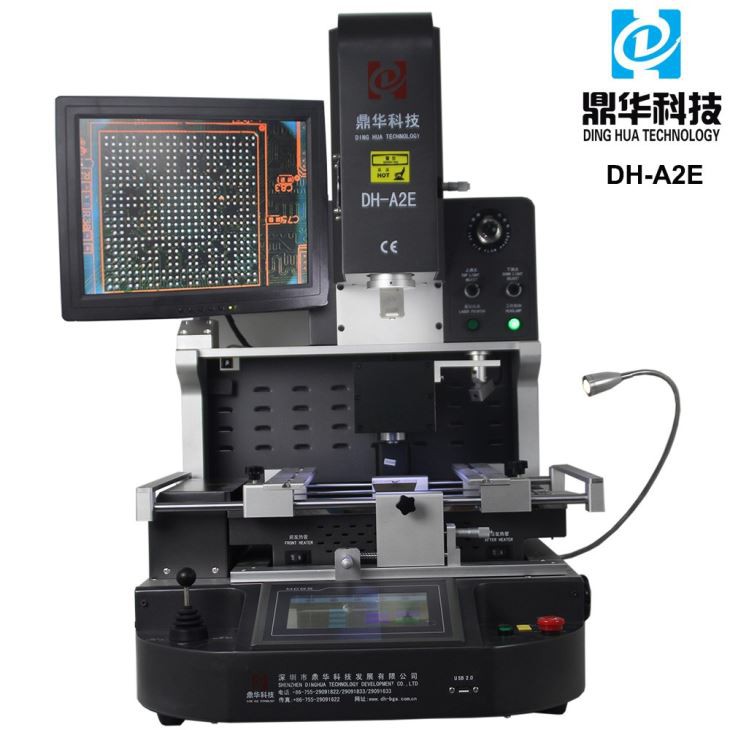

Stasiun Perbaikan BGA IR Optical

1. dengan area pemanasan awal IR besar
2. Aliran udara panas yang dapat disesuaikan untuk berbagai chip3. profil suhu disimpan4. suhu real-time yang ditampilkan pada layar sentuh .

Kirim permintaan

Deskripsi

1. PENDAHULUAN PRODUK

Pembangkit tenaga listrik ulang yang fleksibel untuk tugas -tugas yang menantang

Pemanasan udara panas yang kuat di emitor atas: 1.200 w
Pemanasan udara panas yang kuat di emitor bawah: 1.200 w
Pemanasan inframerah yang kuat di emitor bawah: 2.700 w
Empat saluran termokopel untuk pengukuran suhu yang tepat
Teknologi pemanas IR dinamis untuk PCB besar (370 × 450 mm)
High-precision (+/- 0.025 mm) Auto Pick & Place dengan Kamera Zoom AF Bermotor
Operasi intuitif melalui 7 "layar sentuh dengan resolusi 800 × 480
Port USB 2.0 bawaan
Kamera proses reflow zoom motorik untuk pemantauan proses
Sistem pemberian makan chip otomatis canggih

2. Spesifikasi produk

Dimensi (W x d x h) dalam mm	660 × 620 × 850
Berat di kg	70
Desain Antistatik (Y/T)	Y
Peringkat daya di w	5300
Tegangan nominal di v ac	220
Pemanas atas	Udara panas 1200w
Pemanasan yang lebih rendah	Udara panas 1200w
Area pemanasan awal	Inframerah 2700W, ukuran 250 x330mm
Ukuran PCB dalam mm	dari 20 x 20 hingga 370 x 410 (+x)
Ukuran komponen dalam mm	dari 1 x 1 hingga 80 x 80
Operasi	7- inci layar sentuh bawaan . 800*480 Resolusi
Simbol tes	Ce

3. Aplikasi produk

Dinghua DH-A2E adalah stasiun pengerjaan ulang udara panas canggih yang dirancang untuk perakitan dan pengerjaan ulang semua jenis komponen SMD .

Sistem ini adalah buku terlaris untuk pengerjaan ulang perangkat seluler profesional di lingkungan kepadatan tinggi . tingkat modularitas proses yang tinggi memungkinkan semua langkah pengerjaan ulang untuk diselesaikan dalam satu sistem . DH-A2E sangat ideal untuk digunakan dalam R&D, pengembangan proses, pembuatan prototipe, dan pengaturan produksi {6}

Ini mendukung aplikasi mulai dari 01005 komponen hingga BGA besar pada PCB kecil hingga menengah, memastikan hasil solder yang sangat dapat direproduksi .

Highlight

Manajemen termal terkemuka di industri
Pemanas papan efisiensi tinggi
Kontrol gaya loop tertutup
Kalibrasi pemanas atas otomatis

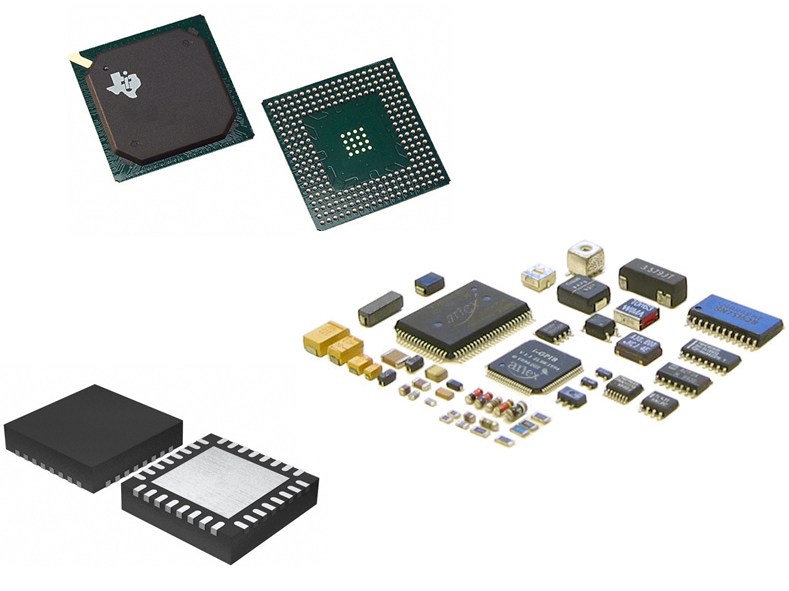

Application photo.png

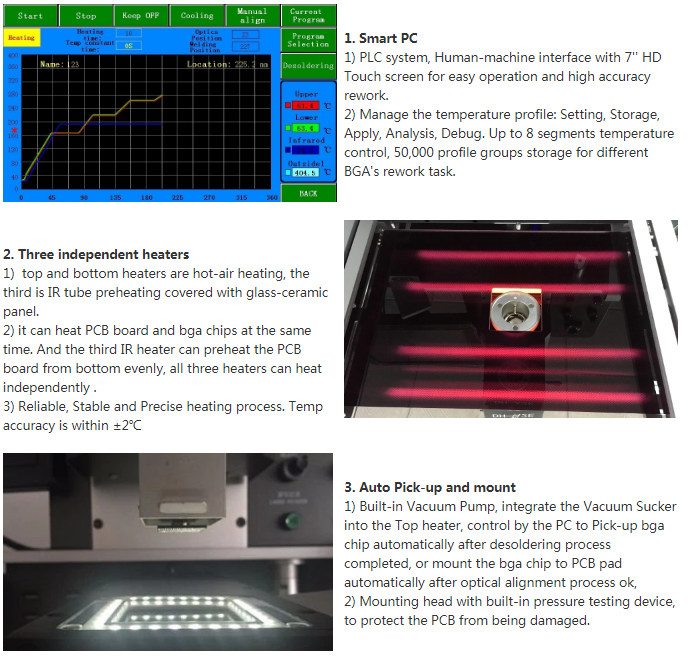

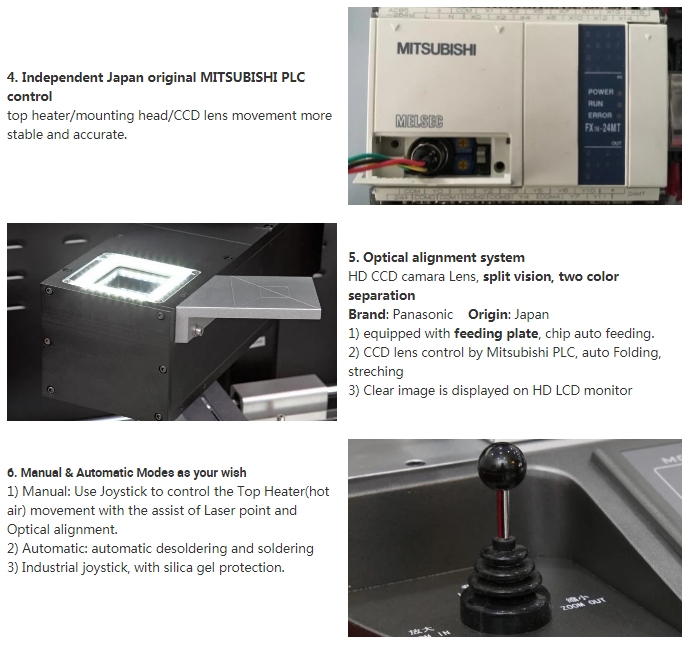

4. Detail Produk

product-1-1

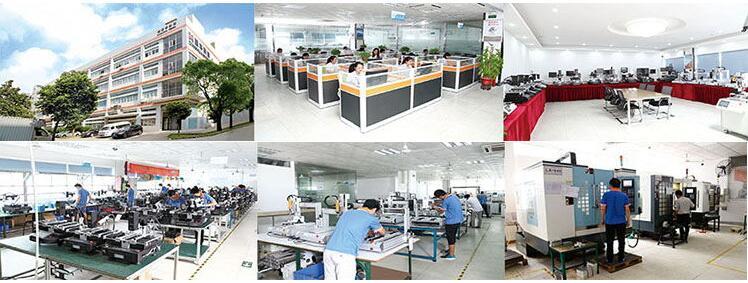

5. Kualifikasi Produk

product-1-1

6. Layanan kami

Dinghua adalah pemimpin global yang diakui dalam mengembangkan solusi untuk perakitan dan perbaikan sistem elektronik canggih .

Saat ini, Dinghua terus menawarkan produk, solusi, dan pelatihan inovatif untuk pengerjaan ulang dan perbaikan rakitan sirkuit cetak .

Kemampuan unik kami dan penglihatan pemikiran ke depan telah memberikan solusi universal untuk rakitan melalui lubang dan permukaan-mount dan tantangan pengerjaan ulang dalam elektronik kelas atas .

Komitmen kami yang kuat dan rekam jejak yang terbukti telah menghasilkan berbagai solusi perakitan dan perbaikan yang disesuaikan untuk memenuhi kebutuhan Anda-jika Anda bekerja dengan standar ISO 9000, spesifikasi industri, persyaratan militer, atau pedoman internal Anda sendiri . apa pun tantangannya, Dinghua siap untuk menetapkan tolok ukur baru untuk Anda .} {{3} {{{{{{{{{{{{{{{{{{{{{{{{{{{{{3} {{{{{{{3} {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{

Dinghua - Lebih dari 10 tahun kepemimpinan industri, memberikan sistem dan solusi untuk penyolderan, pengerjaan ulang, dan perbaikan elektronik .

7. FAQ

Perangkat dan gadget elektronik menjadi lebih kecil dan lebih ramping setiap hari, berkat kemajuan teknologi berkelanjutan dalam industri elektronik . Perusahaan elektronik top dunia bersaing untuk menghasilkan perangkat yang paling kompak dan efisien .

Dua teknologi utama yang mendorong tren iniSMD (perangkat pemasangan permukaan)DanBGAS (array kisi bola)-compact komponen elektronik yang membantu mengurangi ukuran perangkat .

Memahami BGA: Apa itu Ball Grid Array dan mengapa menggunakannya?

BGA, atauArray kisi -kisi bola, adalah jenis kemasan yang digunakan dalam Surface Mount Technology (SMT), di mana komponen elektronik dipasang langsung ke permukaan papan sirkuit cetak (PCB) . Tidak seperti komponen tradisional dengan timah atau pin, paket BGA menggunakan array bola logam yang disusun dalam grid-nya nama {2}

Bola solder ini biasanya terbuat dari timah/timah (sn/pb 63/37) atau timah/timah/perak (sn/pb/ag) paduan .

Keuntungan BGA daripada SMD:

PCB modern dikemas dengan padat dengan komponen elektronik . dengan jumlah komponen meningkat, demikian juga ukuran papan sirkuit . untuk meminimalkan ukuran PCB, komponen SMD dan BGA digunakan karena kompak dan membutuhkan lebih sedikit ruang .

Sementara kedua teknologi membantu mengurangi ukuran papan,Komponen BGA menawarkan beberapa keunggulan berbeda-As selama mereka disolder dengan benar untuk memastikan koneksi yang andal .
