SMD BGA Rework Station

IR Keyboard BGA ReBalling Machine

Stasiun pengerjaan ulang IR BGA penuh dengan dua zona pemanas, cocok untuk chip besar (hingga 80 × 80 mm) dan berbagai PCB seperti yang ada di TV, konsol game, dan komputer .



1. Parameter produksi stasiun pengerjaan ulang BGA SMD

Kekuatan total	2300W
Pemanas atas	450W
Pemanas bawah	1800W, tertutup sepenuhnya di kompartemen yang dilindungi kaca
Kekuatan	110 ~ 250V 50/60Hz
Gerakan kepala atas	Naik / turun, putar bebas .
Penerangan	Lampu Kerja LED Taiwan, sudut yang disesuaikan .
Penyimpanan	Simpan 10 kelompok profil suhu
Penentuan posisi	V-groove, dukungan PCB dapat disesuaikan dalam arah x, y dengan perlengkapan universal eksternal
Kontrol suhu	S Sensor, Loop Tertutup
Akurasi temp	± 2 derajat
Ukuran PCB	Max 270 * 320 mm min 20 * 20 mm
Chip BGA	5*5 ~ 80*80 mm
Jarak chip minimum	0,15 mm
Sensor temperamen eksternal	1 pc
Ukuran	L480 × W370 × H390 mm
Berat bersih	Kira -kira 15.5kg





2. Detail Produk

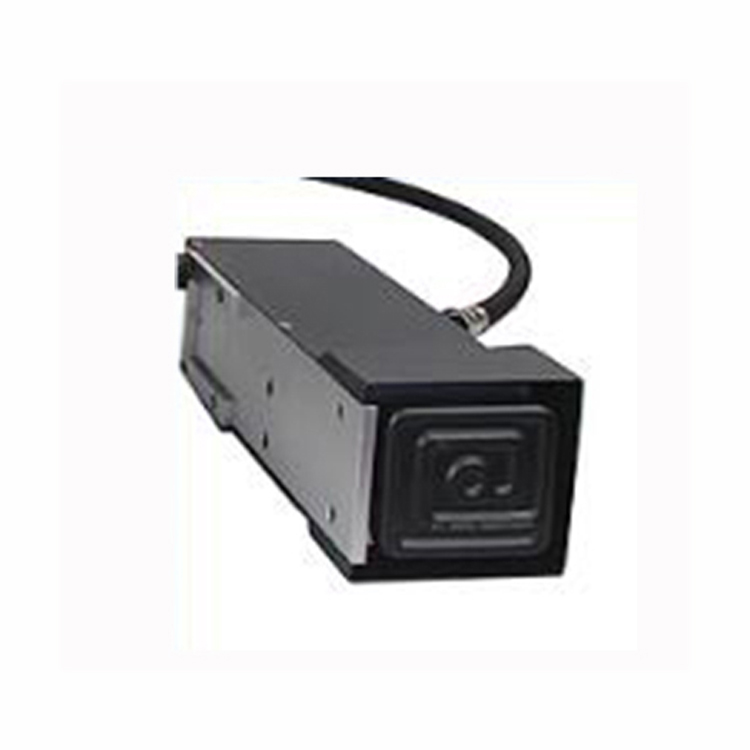

Pemanas IR teratas: 80 × 80 mm, 450 W, 110–240 V (opsional) . dapat memanaskan hampir semua jenis chip .

Cocok untuk motherboard hingga 270 × 320 mm .

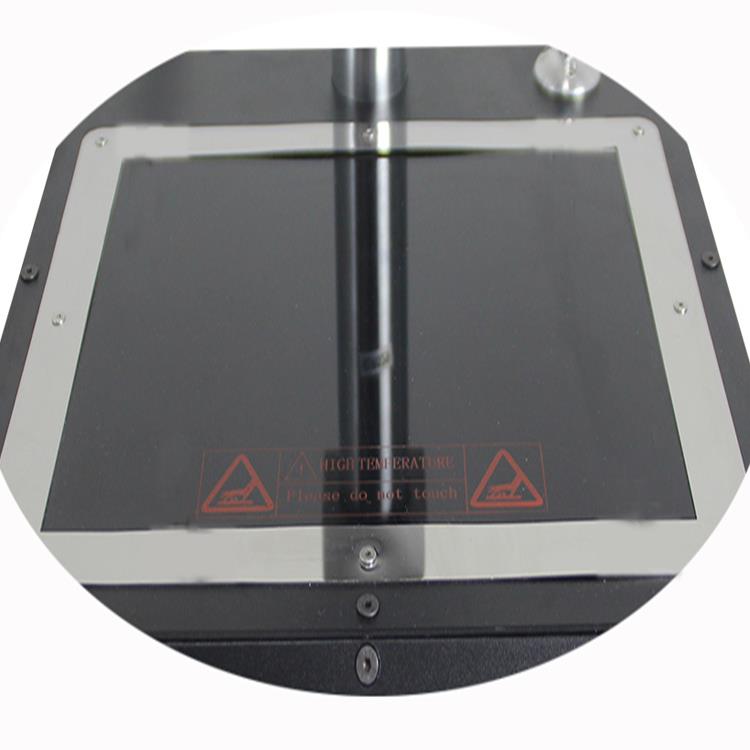

Pemanas IR bawah: sepenuhnya terlampir dengan perisai kaca .

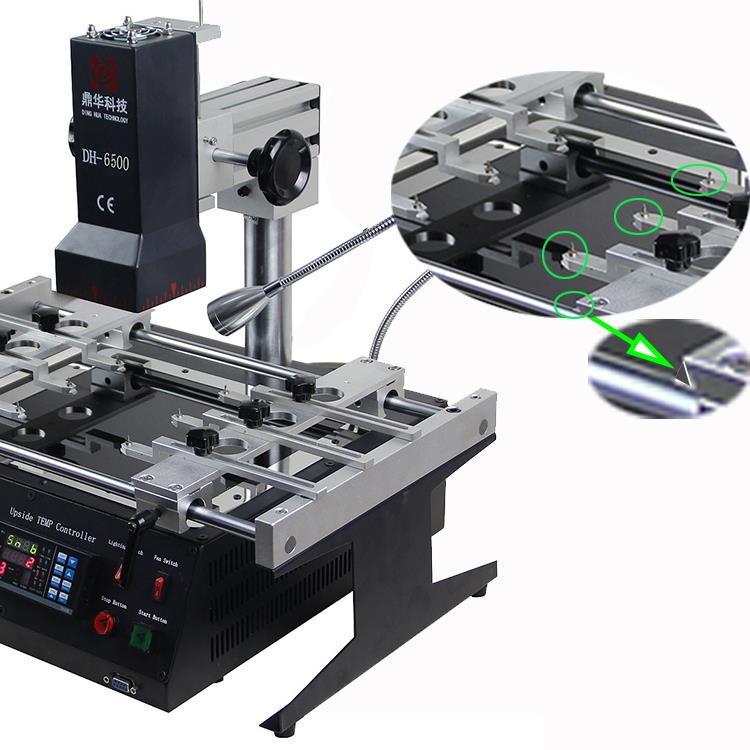

Perlengkapan universalSertakan klip crocodile, alur "V", dan dukungan cembung untuk mengamankan PCB dari setiap tv dan komputer untuk iPhone .

Tidak peduli PCB adalah TV, komputer meskipun iPhone dll .

Perlengkapan universal untuk PCB apa pun dengan bentuk tidak teratur

Panel instrumen untuk pengaturan suhu dan waktu, mudah dioperasikan dan digunakan dengan nyaman

Panel instrumen



3. Fitur khusus

• Pemanas berkualitas tinggi dan tahan lama .
• Piring pemanasan awal keramik buatan Taiwan dengan pelindung kaca .
• Pemanasan IR Dual-Zone: Zona pemanasan awal atas dan bawah .
• Kontrol suhu loop tertutup k-type dengan akurasi ± 2 derajat .
• Konektor sensor eksternal untuk pembacaan suhu yang lebih akurat .
• Sound Alert: Pengingat Suara 5–10 S sebelum siklus pemanas berakhir, membantu operator menyiapkan .



4. Layanan kami IR Keyboard BGA Reballing Machine

• Sebelum pengiriman: Setiap mesin menjalani uji getaran 24 jam, diikuti oleh inspeksi akhir .
• Setelah melahirkan: Setibanya di bea cukai, kami menghubungi Anda melalui email, telepon, atau whatsapp untuk membantu dengan clearance .
• Pada tanda terima: kami memberikan panduan instalasi dan dukungan operasional .



5. Sedang mengemas

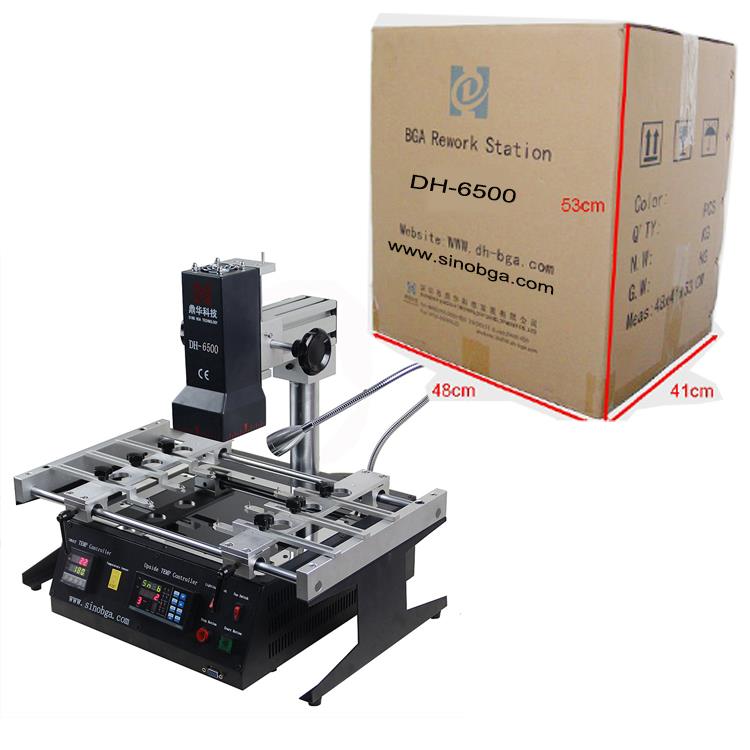

• Kasing karton dengan sisipan busa untuk transportasi aman .
• Dimensi yang dikemas: 48 × 53 × 41 cm; Berat Kotor: 23 kg .



FAQ



Alat dan bahan

Perbaikan adalah, dan mungkin selalu tetap, operasi yang sangat padat karya yang lebih bergantung pada keterampilan operator individu daripada pada otomatisasi . meskipun ketersediaan alat perbaikan yang sangat baik, banyak operasi perbaikan in-house yang kurang dilengkapi . berikut ini adalah beberapa pedoman dasar untuk peralatan penting yang diperlukan dalam operasi perbaikan modern:



1. Workstation yang ergonomis

Pekerjaan perbaikan yang efektif tidak dapat dilakukan pada pengaturan meja kerja lama atau pengaturan darurat . PC Perbaikan PC membutuhkan tingkat konsentrasi dan ketangkasan yang tinggi {{1} Oleh karena itu, stasiun kerja yang tepat - yang harus dilengkapi dengan sistem yang memadai, dan akan ada di permukaan yang memadai. Tingkatkan efisiensi .





2. Mikroskop stereo berkualitas tinggi

Perbaikan presisi tidak dapat dilakukan tanpa jenis mikroskop ini yang tersedia setiap saat . akses terbatas tidak memadai, karena harus digunakan secara terus menerus . sementara kamera video dan monitor mungkin cocok untuk inspeksi atau pelatihan, mereka tidak memiliki kejernihan yang disediakan oleh optik berkualitas . selain mikro, mikro, mikro. Sistem pencahayaan dengan gooseneck fleksibel untuk arah cahaya adalah opsi terbaik untuk tujuan ini .



3. Pematerian

Precision soldering is vital for modern repair operations. Technicians can no longer rely on traditional soldering tools that were commonly used just a few years ago. They now require top-quality soldering irons that are highly controllable, ergonomically designed, and compatible with a wide range of fine tips.



4. Alat Penghapusan Komponen

Meningkatnya variasi komponen - baik besar maupun kecil - menuntut serangkaian alat dan teknik khusus untuk penghapusan yang aman dan efisien . alat -alat ini biasanya menggunakan salah satu metode pemanasan berikut: konduktif (dengan kontak), konvektif {masing -masing hot gas), atau inframerah yang difokuskan pada lampu yang difokuskan) {{3} {masing -masing {masing -masing telah difokuskan (dengan lamp tersebut telah difokuskan ({{3 {3 {masing -masing {{3 {{masing -masing {{3 {masing -masing {{{3 {{{{3 {masing -masing telah difokuskan {{{3 {{{{3 {{{{3 {masing -masing hot



5. Stasiun pemanasan awal

Jika memungkinkan, memanaskan seluruh papan PC sebelum menghapus komponen SMT . pemanasan awal mengurangi guncangan termal dari pemanasan terlokalisasi dan mempercepat proses pengerjaan ulang . sementara sebagian besar fasilitas memiliki oven yang dapat dikenakan, stasiun pemanasan panas tambahan yang sering dipertahankan {2 {2 {2 {2 {stasiun pemanasan tambahan {2 {2 {2 {2 {stasiun pemanasan awal {{2 {2 {2 {stasiun pemanasan tambahan {{{2 {2} Stasiun pre-st. itu dihapus dari oven atau panaskan dari suhu sekitar .



6. Alat pengeboran mikro dan penggilingan

Alat pengeboran dan penggilingan genggam yang besar dan genggam yang menampung motor dan catu daya di handpiece sulit dikendalikan untuk pekerjaan perbaikan terperinci . alat pengeboran gaya gigi yang ringan, berkualitas tinggi, lebih disukai untuk tugas presisi .
