Stasiun solder inframerah

                                                                                      Stasiun solder inframerah

Stasiun pengerjaan ulang IR BGA penuh dengan 2 area pemanas, cocok untuk chip ukuran besar (kurang dari 80*80 mm),

dan PCB tersebut, seperti, TV, konsol game, dan komputer, dll.

Parameter produksi

Kekuatan Total	2300W
Pemanas atas	450W
Pemanas bawah	1800W, tertutup sepenuhnya dalam kompartemen berpelindung kaca
Kekuatan	110~250V 50/60Hz
Gerakan kepala atas	Atas/bawah, putar bebas.
Penerangan	Lampu kerja led Taiwan, sudut apa pun disesuaikan.
Penyimpanan	Simpan 10 kelompok profil suhu
Penentuan posisi	V-groove, dukungan PCB dapat disesuaikan dalam arah X, Y dengan perlengkapan universal eksternal
Kontrol suhu	Sensor K, Loop tertutup
Akurasi suhu	±2 derajat
ukuran PCB	Maks 270*320mm Min 20*20mm
chip BGA	5*5~80*80mm
Jarak chip minimum	0,15 mm
Sensor suhu eksternal	1 buah
Ukuran	P480×L370×T390 mm
Berat bersih	Sekitar 15.5KG

Detail produk

Pemanas IR atas, 80*80 mm, digunakan untuk memanaskan hampir semua chip

Banyak digunakan untuk motherboard dengan ukuran besar hingga 270*320mm

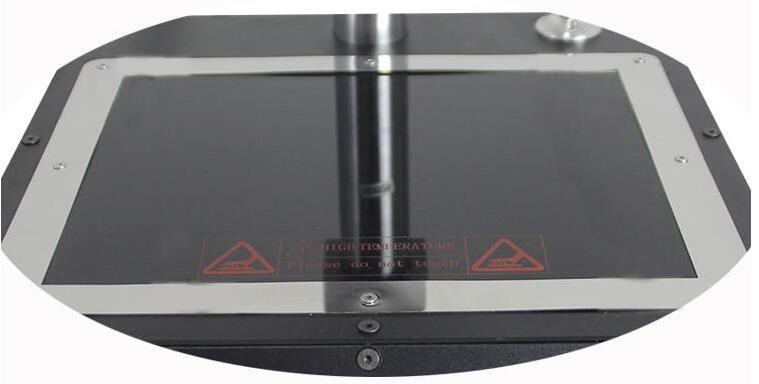

IR bawah tertutup sepenuhnya dalam kaca berpelindung

Panel Instrumen untuk pengaturan suhu dan waktu, mudah dioperasikan dan digunakan dengan nyaman

Panel Instrumen

Stasiun Solder Inframerah - Fitur Khusus:

• Pemanas impor: berkualitas tinggi dan tahan lama.
• Pelat keramik pemanas inframerah Taiwan dengan pelindung kaca.
• Dua zona pemanasan: pemanas atas adalah inframerah, dan pemanas bawah juga merupakan pemanasan awal inframerah.
• Kontrol loop tertutup tipe K: akurasi suhu berada dalam ±2 derajat. Konektor sensor eksternal mendeteksi suhu sebenarnya selama pemanasan.
• Sistem notifikasi suara: pengingat suara muncul 5–10 detik sebelum pemanasan selesai, mengingatkan operator untuk bersiap.

Layanan kami

• Sebelum Pengiriman: Mesin akan menjalani pengujian getaran setidaknya 12 jam sebelum pengiriman. Setelahnya, mesin akan diuji kembali untuk memastikan berfungsi dengan baik.
• Setelah Pengiriman: Saat mesin tiba di lokasi Anda, kami akan menghubungi Anda melalui email, telepon, atau WhatsApp untuk mengonfirmasi bahwa barang telah diproses tepat waktu.
• Tanda Terima Mesin: Kami akan memberikan dukungan teknis untuk instalasi dan pengoperasian.

Pertanyaan Umum

T: Bagaimana produk dikemas?

A: Produk dikemas dalam kotak karton dengan busa di dalamnya untuk perlindungan.

T: Apakah Anda seorang pabrik?

A: Ya, kami adalah pabrik dengan departemen R&D kami sendiri dan bengkel bebas debu.

Q: Jika saya memesan dalam jumlah besar, bisakah saya mendapatkan harga yang lebih baik?

A: Ya, silakan hubungi kami untuk detailnya.

Q: Bolehkah saya mengunjungi bengkel Anda?

A: Ya, Anda bisa berkunjung. Harap beri tahu kami sebelumnya.

Stasiun Solder Inframerah - Menangani Rakitan Elektronik

Pelepasan Listrik Statis (ESD)

Komponen tertentu yang digunakan dalam rakitan elektronik sensitif terhadap listrik statis dan dapat rusak karena pelepasan muatan listrik. Muatan statis tercipta ketika bahan-bahan non-konduktif dipisahkan, seperti ketika kantong plastik diambil atau dibuka, ketika terjadi gesekan antara pakaian sintetis, atau ketika pita plastik dibagikan. Tuduhan ini juga dapat timbul dari banyak sumber lain.

Muatan statis yang merusak dapat terakumulasi pada konduktor terdekat, seperti kulit manusia, dan dilepaskan sebagai percikan api antar konduktor. Misalnya, bila permukaan rakitan papan cetak disentuh oleh orang yang bermuatan listrik statis, kerusakan dapat terjadi jika muatan listrik melewati pola konduktif ke komponen yang sensitif terhadap listrik statis. Penting untuk diperhatikan bahwa tingkat kerusakan statis pada komponen biasanya tidak dapat dirasakan oleh manusia (biasanya di bawah 3,000 volt).

Kelebihan Listrik (EOS)

Kerusakan tegangan berlebih listrik (EOS) dapat disebabkan oleh lonjakan energi yang tidak diinginkan, yang dapat terjadi di dalam besi solder, ekstraktor solder, instrumen pengujian, dan peralatan yang dioperasikan secara listrik lainnya. Peralatan ini harus dirancang untuk mencegah pelepasan muatan listrik yang dapat menimbulkan bahaya.

Area Kerja Aman ESD/EOS

Tujuan area kerja aman ESD/EOS adalah untuk mencegah kerusakan pada komponen sensitif akibat lonjakan dan pelepasan muatan listrik statis. Area ini harus dirancang dan dipelihara untuk meminimalkan risiko kerusakan ESD/EOS.

Metode Penanganan dan Penyimpanan

1, rakitan papan PCharus selalu ditangani di area kerja yang ditentukan dengan benar.

2, Area kerja yang ditunjuk harus diperiksa secara berkala untuk memastikan area tersebut terus memenuhi standar keselamatan untuk perlindungan ESD. Kekhawatiran utama meliputi:

• A. Metode grounding yang tepat.
• B. Disipasi statis pada permukaan kerja.
• C. Disipasi statis pada permukaan lantai.
• D. Pengoperasian peniup ion dan senapan angin ion.

3, Area kerja yang ditentukan harus bebas dari bahan penghasil listrik statis seperti styrofoam, vinil, plastik, kain, atau bahan lain yang menghasilkan muatan listrik statis.

4, Area kerja harus tetap bersih dan rapi. Untuk mencegah kontaminasi pada rakitan papan PC, tidak diperbolehkan makan atau merokok di area kerja.

5, Bila tidak digunakan, komponen sensitif dan papan PC harus disimpan dalam tas atau kotak terlindung.

6, Saat menangani rakitan papan PC, operator harus dibumikan dengan benar dengan salah satu metode berikut:

• A. Mengenakan tali pergelangan tangan yang dihubungkan ke tanah.
• B. Mengenakan dua alas tumit dan menjaga kedua kaki pada permukaan lantai disipatif statis.

7, rakitan papan PC harus ditangani di bagian tepinya. Hindari menyentuh sirkuit atau komponen (lihat Gambar 1).

8,Komponen juga harus ditangani di bagian tepinya bila memungkinkan. Hindari menyentuh kabel komponen (lihat Gambar 2).

9, Krim tangan dan lotion yang mengandung silikon tidak boleh digunakan, karena dapat menyebabkan masalah kemampuan solder dan adhesi epoksi. Tersedia losion khusus yang diformulasikan untuk mencegah kontaminasi pada papan PC.

10, Penumpukan papan dan rakitan PC harus dihindari untuk mencegah kerusakan fisik. Rak dan baki khusus tersedia untuk penanganan.
