Sistem Solder SMT Infrared DH-A2
1.HD CCD Sistem Penyelarasan Optik untuk Penentuan posisi2.
Deskripsi

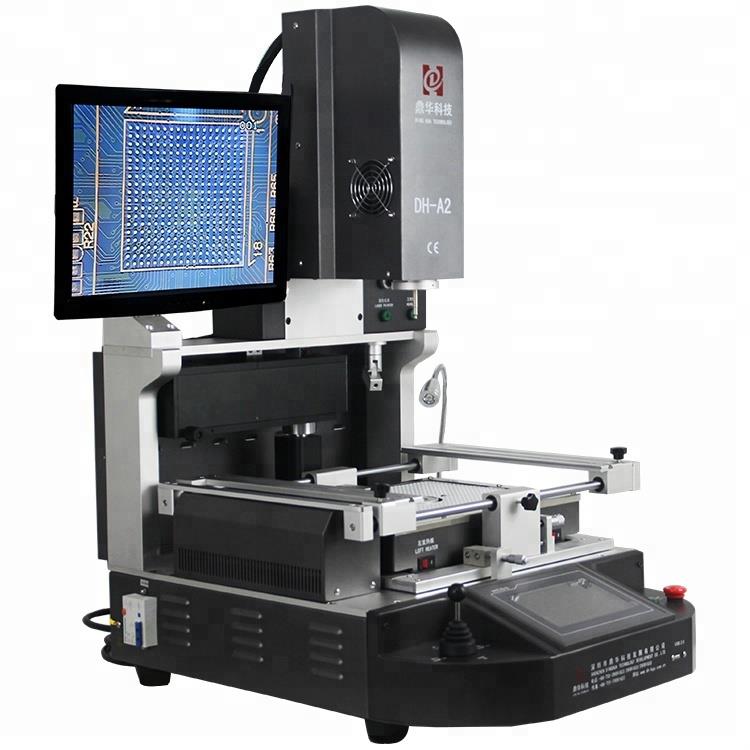

Sistem Solder SMT Infrared DH-A2
DH - A2 dari Shenzhen Dinghua Technology adalah stasiun ulang SMT SMT semi -otomatis / hibrida IR + Air -Air yang disesuaikan dengan ponsel, laptop, konsol game, dan perbaikan motherboard elektronik. Itu terintegrasi:
- Pemanas udara panas atas dan bawah (≈ 1.200 W masing-masing)
- Zona pra -pemanasan inframerah bawah (≈ 2,700–3, 000 w) untuk bahkan pemanasan PCB dan komponen
- Sistem penglihatan dengan kamera CCD dan posisi laser opsional untuk penyelarasan yang tepat.
- Industri tertanam PC / PLC & HMI layar sentuh, mode pendukung otomatis / manual, pickup vakum, penginderaan posisi, penyimpanan & analisis profil
|
Spesifikasi
|
|||
|
1
|
Kekuatan total
|
5300w
|
|
|
2
|
3 pemanas independen
|
Top Hot Air 1200W, Lower Hot Air 1200W, Bawah Inframent Preoning 2700W
|
|
|
3
|
Voltase
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Bagian listrik
|
7 '' Layar Sentuh + Modul Kontrol Temp Cerdas Presisi Tinggi + Driver Motor Stepper + PLC + Tampilan LCD + Sistem CCD Optik Resolusi Tinggi + Posisi Laser
|
|
|
5
|
Kontrol suhu
|
K-Sensor-Loop Tertutup + PID Kompensasi Temp Otomatis + Modul Temp, Akurasi Temp dalam ± 2 derajat.
|
|
|
6
|
Posisi PCB
|
V-groove + perlengkapan universal + rak PCB bergerak
|
|
|
7
|
Ukuran PCB yang berlaku
|
Max 370x410mm Min 22x22mm
|
|
|
8
|
Ukuran BGA yang berlaku
|
2x2mm ~ 80x80mm
|
|
|
9
|
Ukuran
|
600x700x850mm (l*w*h)
|
|
|
10
|
Berat bersih
|
64 kg
|
|
Fitur canggih
① Aliran udara panas teratas dapat disesuaikan untuk memenuhi persyaratan berbagai chip.
② Mendukung desoldering, pemasangan, dan penyolderan otomatis.

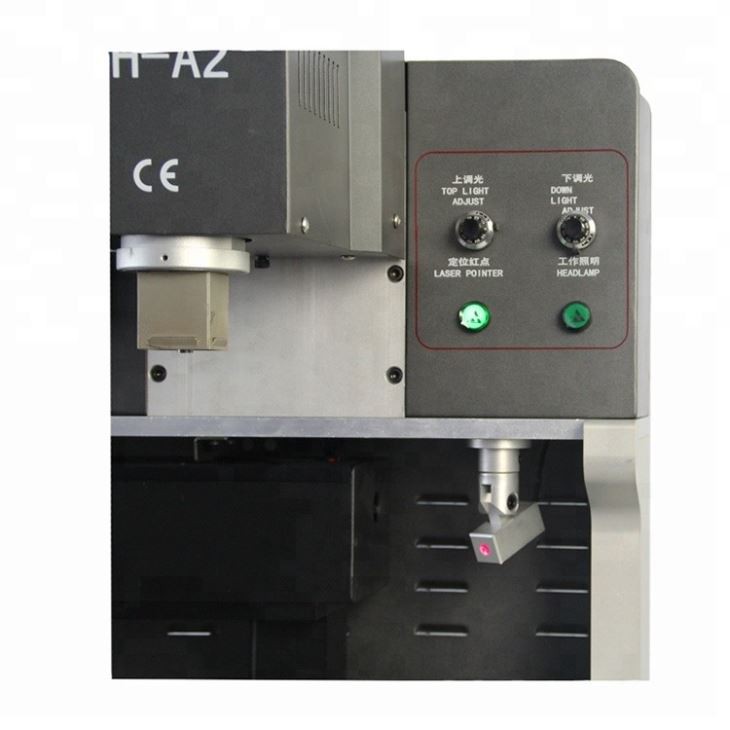

③ Sistem penentuan posisi laser bawaan untuk penyelarasan PCB cepat.
④ Sistem pemanas inframerah dengan tiga pemanas independen.
⑤ Kepala pemasangan termasuk perangkat deteksi tekanan bawaan untuk mencegah kerusakan PCB.
⑥ Vakum bawaan di kepala pemasangan secara otomatis mengambil chip BGA setelah putus asa selesai.
- Mesin: 1 set
- Semua dikemas dalam kasing kayu yang stabil dan kuat, cocok untuk impor dan ekspor.
- NOZZLE TOP: 3 PCS (31*31mm, 38*38mm, 41*41mm) Nozzle bawah: 2pcs (34*34mm, 55*55mm)
- Balok: 2 pcs
- Kenop Plum: 6 PC
- Perlengkapan unicersal: 6 pcs
- Sekrup Dukungan: 5 PC
- Sikat pena: 1 pcs
- Piala Vakum: 3 PC
- Jarum Vakum: 1 PC
- Tweezer: 1 PC
- Temp Sensor Wire: 1 PC
- Buku Instruksi Profesional: 1 PC
- Mengajar CD: 1 PC
