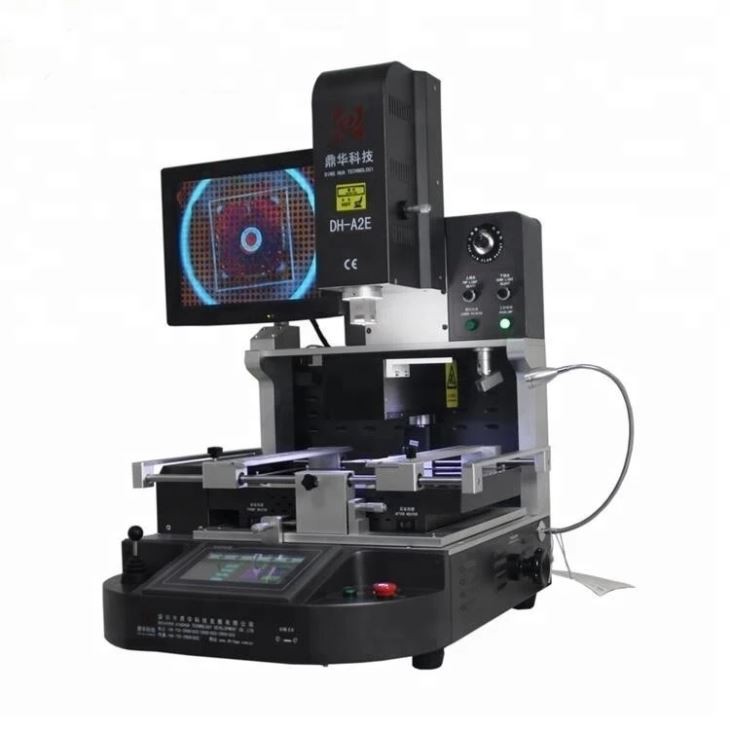

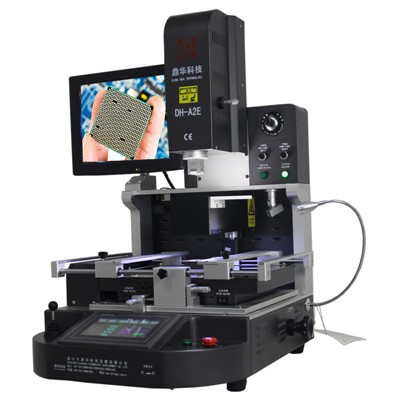

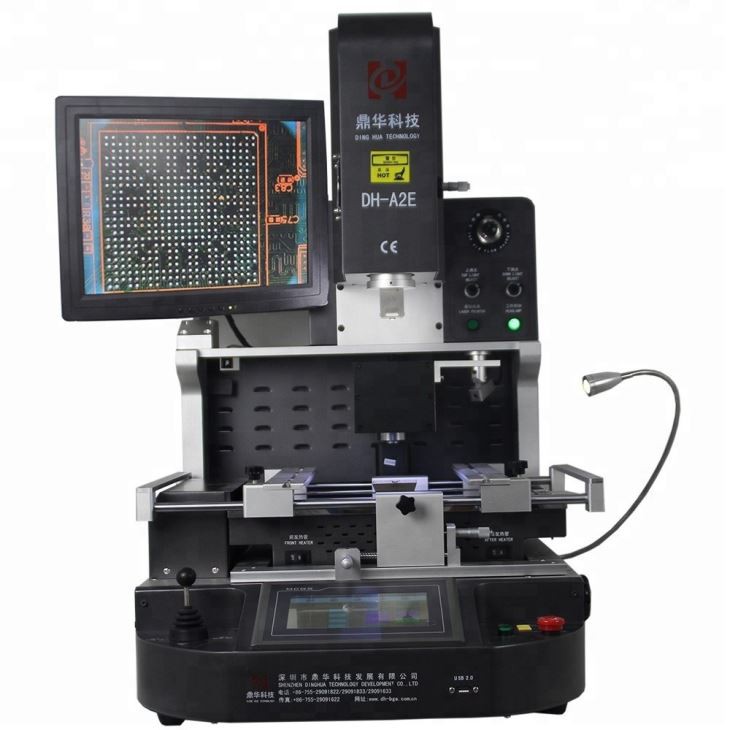

Alat Perbaikan IC Seluler Penyelarasan Optik

Alat Perbaikan IC Seluler Penyelarasan Optik

Alat Perbaikan IC Seluler Penyelarasan Optik adalah peralatan khusus yang digunakan untuk perbaikan presisi dan penyelarasan sirkuit terpadu (IC) di perangkat seluler seperti ponsel cerdas. Alat-alat ini, sering kali merupakan bagian dari stasiun pengerjaan ulang BGA, mencakup sistem optik presisi tinggi, seperti mikroskop atau kamera, untuk memposisikan IC secara akurat. Mereka memastikan keselarasan komponen kecil, seperti chip BGA, dengan bantalan papan sirkuit. Sistem ini juga mencakup peralatan penyolderan atau pengerjaan ulang dengan fitur otomatis dan kontrol suhu yang presisi, memungkinkan perbaikan yang aman dan efisien.



Pematrian Bola BGA dan timah



Spesifikasi:

1	Kekuatan total	5200w
2	3 pemanas independen	Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w
3	Voltase	AC220V±10% 50/60Hz
4	Bagian listrik	Layar sentuh 7 ''+ modul kontrol suhu cerdas presisi tinggi + driver motor stepper + PLC + layar LCD + sistem CCD optik resolusi tinggi + pemosisian laser
5	Kontrol suhu	K-Sensor loop tertutup + kompensasi suhu otomatis PID + modul suhu, akurasi suhu dalam ±2 derajat.
6	Penempatan PCB	Alur V + perlengkapan universal + rak PCB yang dapat dipindahkan
7	Ukuran PCB yang berlaku	Maks 370x410mm Min 22x22mm
8	Ukuran BGA yang berlaku	2x2mm~80x80mm
9	Ukuran	600x700x850mm (L*L*T)
10	Berat bersih	70kg

Aplikasi:



Ciri:







Daftar Kemasan:

Bahan: Kotak kayu kuat + batang kayu + kapas mutiara tahan dengan film

1 buah alat perbaikan IC seluler penyelarasan optik

1 buah pena kuas

1 buah buku petunjuk

1 buah CD video

3 buah nozel atas

2 buah nozel bawah

6 buah perlengkapan universal

6 buah sekrup yang diikat

4 buah sekrup pendukung

1 buah pinset

Ukuran pengisap: Diameter dalam 2,4,8,10,11mm

Kunci pas segi enam bagian dalam: M2/3/4

Dimensi: 81*76*85CM

Berat kotor: 115kg



Pertanyaan Umum

1. Bagaimana kabar paketnya? Apakah proses distribusinya aman?

kotak kayu keras yang kokoh, batang kayu, dan kapas mutiara tahan karat yang dibungkus dengan film semuanya berfungsi untuk menjaganya

mesin aman selama pengiriman.

2. Bagaimana cara pengirimannya? Berapa lama waktu yang dibutuhkan mesin untuk tiba?

Biasanya memakan waktu sekitar 5 hari melalui Kurir melalui DHL, FedEx, UPS, dll.

Atau Anda dapat melakukan perjalanan dengan pesawat (Door to Airport Service) dan tiba dalam waktu sekitar tiga hari.

Sebagai gantinya, Anda bisa melakukan perjalanan dengan perahu ke pelabuhan; kebutuhan minimum CBM adalah 1 CBM, dan perjalanan memakan waktu 30 hari.

3.Apakah Anda dapat menawarkan Garansi? Bagaimana dengan dukungan pasca pembelian?

Mesin ini bergaransi satu tahun, dan bantuan teknis gratis.

Setelah Anda membeli salah satu mesin kami, kami menawarkan bantuan teknis dan film pendidikan yang disertakan

ke peralatan.

4. Apakah mudah menggunakan mesin ini? Apakah saya masih dapat menggunakannya secara efektif jika saya tidak memiliki keahlian apa pun?

Memang benar, mesin kami dibuat sederhana untuk dioperasikan. Meskipun belajar menggunakannya biasanya membutuhkan waktu antara dua

dan tiga jam, jika Anda terampil, pembelajaran akan berjalan lebih cepat.

5, Apakah Anda akan memberi kami pelatihan gratis jika kami mengunjungi pabrik Anda?

sangat! Kami dengan hormat mengundang Anda untuk menghadiri pelatihan di pabrik kami.

6. Apa syarat pembayarannya?

T/T, MoneyGram, Western Union, PayPal, dll.





Spesifikasi:



Kekuatan Total	5200W
Pemanas atas	1200W
Pemanas bawah	ke-2 1200W, pemanas IR ke-3 2700W
Voltase	AC220V/110V±10％ 50Hz
Sistem pemberian makan	Sistem pengumpanan otomatis untuk chip
Modus operasi	Dua mode: manual dan otomatis, bebas pilih! Layar sentuh HD, manusia-mesin cerdas, pengaturan sistem digital.
Penyimpanan profil suhu	50,000 grup (jumlah grup tidak terbatas)
Lensa kamera CCD optik	Peregangan dan pelipatan otomatis untuk mengambil dan menempatkan chip BGA
Pembesaran kamera	1,8 juta piksel
Penyempurnaan meja kerja:	±15mm maju/mundur, ±15mm kanan/kiri
Akurasi penempatan:	±0.015mm
Penentuan posisi Bga	Penentuan posisi laser, posisi PCB dan BGA yang cepat dan akurat
posisi PCB	Pemosisian cerdas, PCB dapat disesuaikan dalam arah X, Y dengan "dukungan 5 titik" + braket PCB V-groov + perlengkapan universal.
Penerangan	Lampu kerja led Taiwan, sudut apa pun dapat disesuaikan
Kontrol suhu	Sensor K, loop tertutup, kontrol PLC
Akurasi suhu	±2 derajat
ukuran PCB	Maks 450×400 mm Min 22×22 mm
chip BGA	1x1 - 80x80 mm
Jarak chip minimum	0.015mm
Sensor suhu eksternal	1 buah
Ukuran	P740×L630×T710 mm
Berat bersih	70 KG
