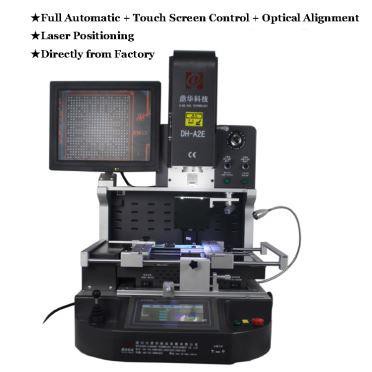

Mesin Penghapusan IC Otomatis
Hot Air BGA Rework Station Mesin Penghapusan IC Otomatis mudah dioperasikan dengan tingkat perbaikan yang tinggi. Ini memiliki 3 sistem pemanas independen dan sistem penyelarasan optik. Itu dikemas dalam kasus kayu yang kuat dan stabil, yang cocok untuk transit internasional yang panjang.
Deskripsi

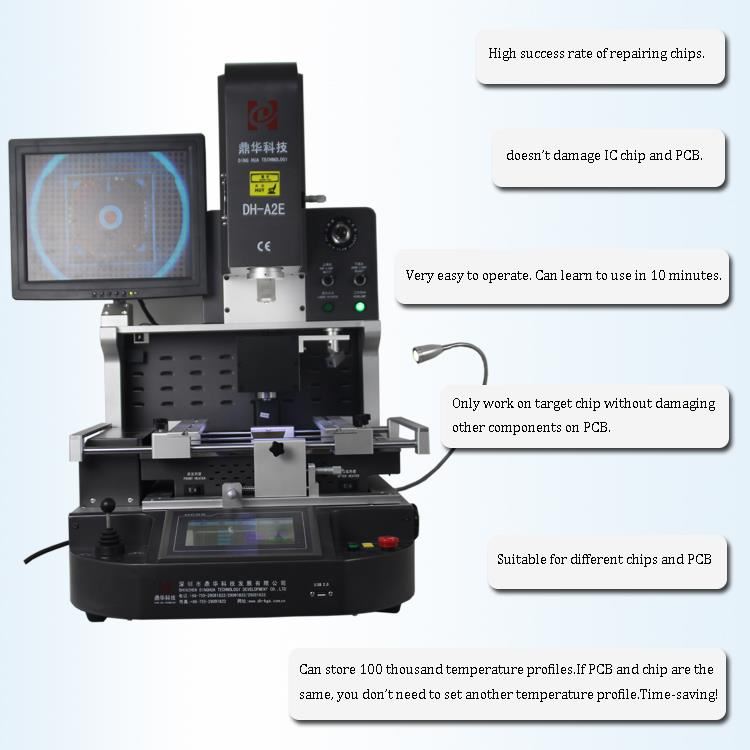

Mesin Penghapusan IC Otomatis
1. Aplikasi Mesin Penghapusan IC Otomatis
Motherboard komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC, TV, dan peralatan elektronik lainnya dari industri medis, industri komunikasi, industri mobil, dll.
Cocok untuk berbagai jenis chip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, CPGA, chip LED.
2. Fitur Produk Mesin Penghapusan IC Otomatis
• Kepala pemanas hybrid 400 W yang sangat efisien dan berumur panjang
• Opsional dengan pemanasan bawah IR 800 W
• Waktu penyolderan yang sangat singkat dapat dilakukan
• Aktivasi dengan saklar pengaman
• LED Operasi pada sistem
• Pengoperasian intuitif tanpa perangkat lunak

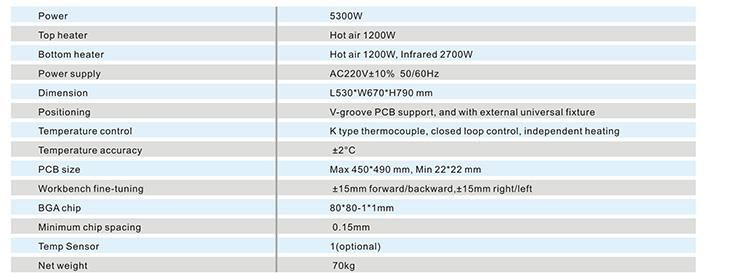

3. Spesifikasi Mesin Penghapusan IC Otomatis

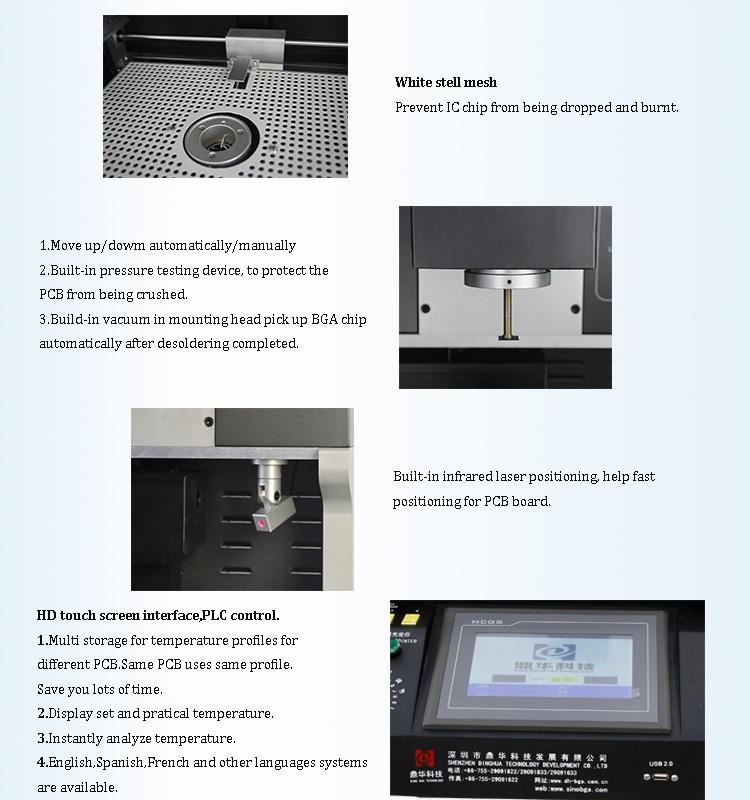

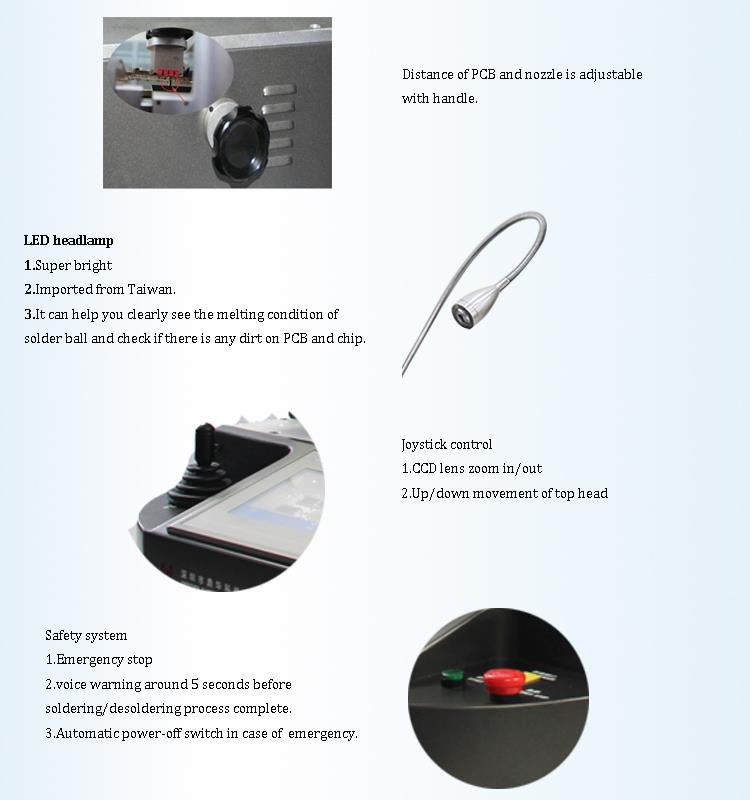

4. Rincian Mesin Penghapusan IC Otomatis
1.CCD kamera (sistem penyelarasan optik yang tepat); 2.HD tampilan digital; 3. Mikrometer (sesuaikan sudut keping); 4.3 pemanas independen (GG amp udara panas; inframerah)； 5. Pemosisian laser； 6. Antarmuka layar sentuh HD， Kontrol PLC; 7. Led headlamp; Kontrol 8.Joystick.

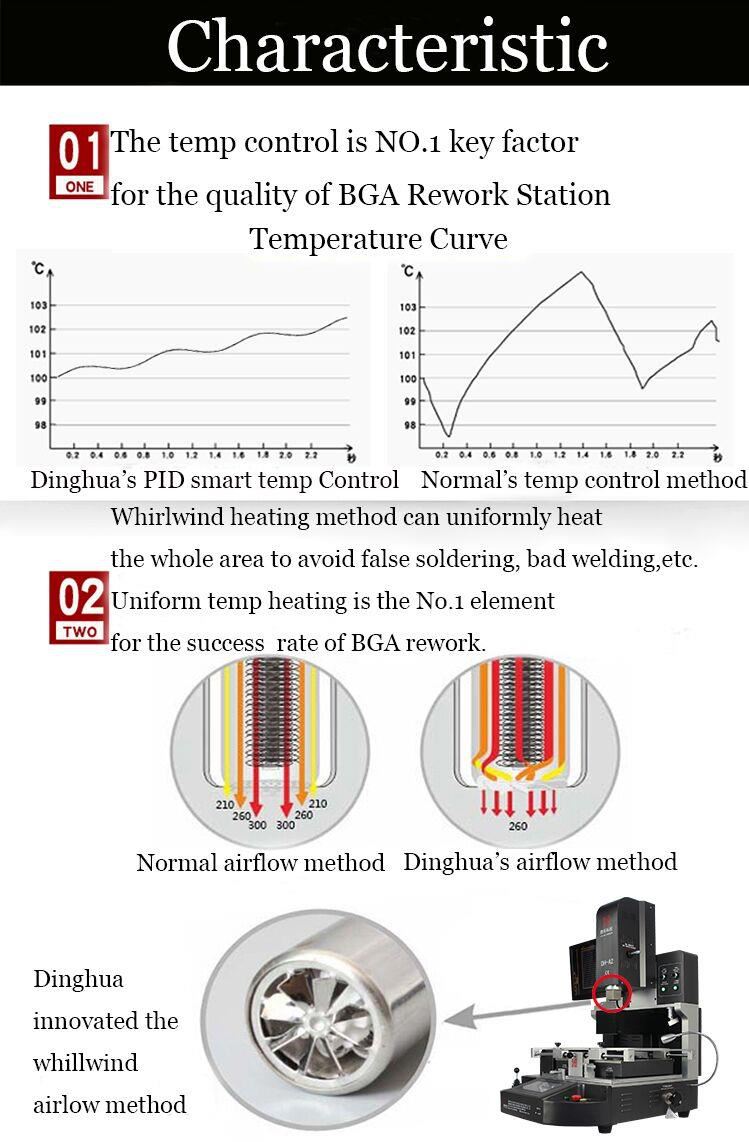

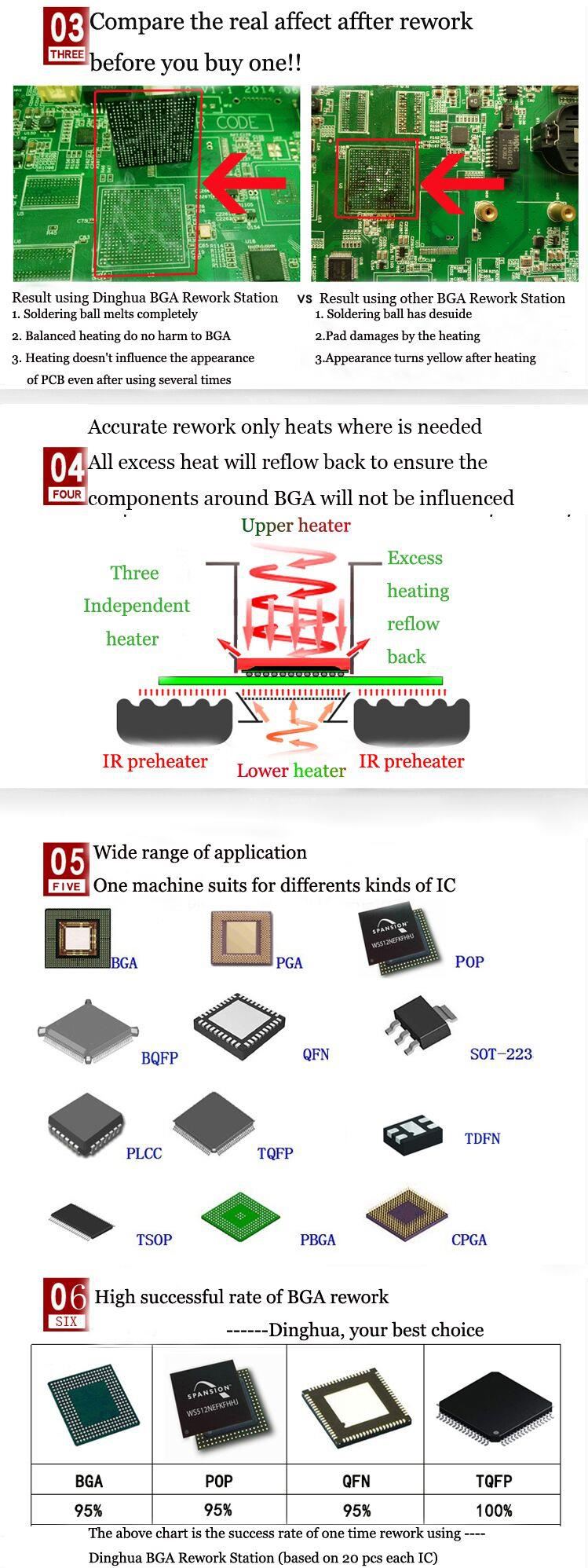

5. Mengapa Memilih Mesin Penghapusan IC Otomatis Kami?
6. Sertifikat Mesin Penghapusan IC Otomatis
7. Kontak:
Email: john@dh-kc.com
WhatsApp / WeChat: +86 157 6811 4827
8. Pengetahuan terkait
Metode perbaikan chip QFP
(1) Pertama, periksa apakah ada komponen di sekitar perangkat yang mempengaruhi operasi ujung kuadrat. Komponen-komponen ini harus dibongkar terlebih dahulu, dan kemudian diperbaiki kembali dan kemudian diperbaiki kembali.
(2) Oleskan sikat halus dan fluks ke semua sambungan solder di sekitar perangkat.
(3) Pilih ujung besi solder persegi (35W untuk perangkat berukuran kecil dan 50W untuk perangkat berukuran besar) untuk menambahkan jumlah solder yang sesuai ke permukaan ujung ujung solder besi, dan kencangkan di sambungan solder tempat pin perangkat harus dilepas. Ujung persegi harus rata dan harus menyolder semua sambungan solder pada keempat ujung perangkat.
(4) Setelah sambungan solder benar-benar meleleh (beberapa detik), perangkat dijepit dengan pinset dan segera meninggalkan bantalan dan ujung besi solder.
(5) Bersihkan dan ratakan solder yang tersisa pada bantalan dan ujung alat dengan besi solder.
(6) Pegang perangkat dengan pinset, sejajarkan polaritas dan arah, sejajarkan pin ke bantalan, dan letakkan di bantalan yang sesuai. Setelah penyejajaran, tahan dengan pinset dan jangan bergerak.
(7) Gunakan ujung sekop datar untuk menyolder perangkat diagonal 1-2 pin untuk memperbaiki posisi perangkat. Setelah mengkonfirmasi keakuratan, oleskan sikat halus ke solder pada semua pin dan bantalan di sekitar perangkat. Di persimpangan pin toe dan pad, tarik perlahan dan merata ke bawah dari pin pertama, dan tambahkan sedikit solder0.5-0.8mm kawat solder. Dengan cara ini, keempat pin sisi perangkat disolder.
(8) Saat menyolder perangkat PLCC, ujung besi solder dan perangkat harus berada pada sudut kurang dari 45 ° dan disolder di persimpangan permukaan bengkok J-lead dan pad.
