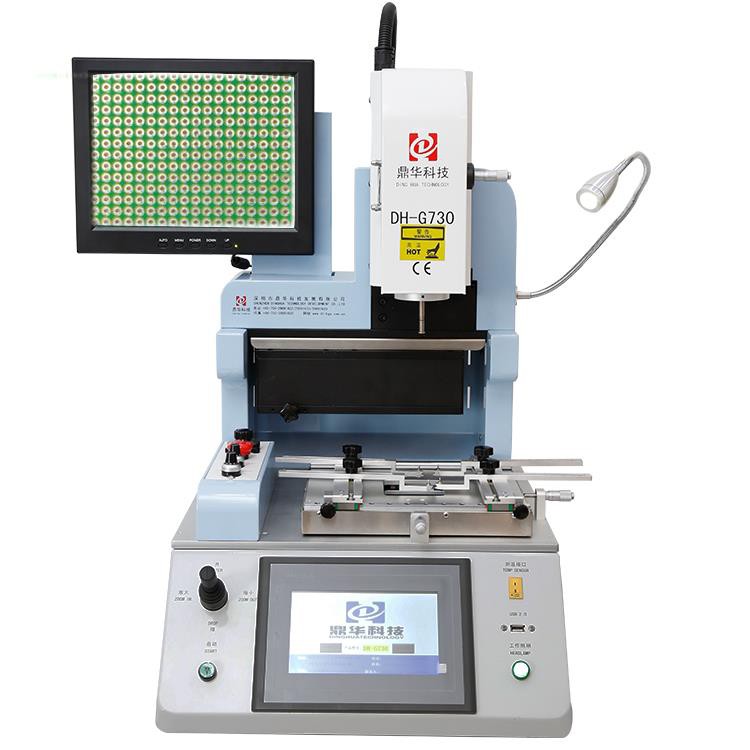

Stasiun Restoran BGA Otomatis Ponsel
Stasiun Perbaikan Ponsel IC Mesin Reeballling DH-G730 Sisi Mesin, Digunakan untuk iPhone, Samsung dan Huawei dll Perbaikan DH-G730 IC Restr Station untuk PCBA kecil diperbaiki
Deskripsi
Ponsel Stasiun Rework BGA Otomatis adalah mesin pengerjaan ulang presisi yang dirancang untuk de -soldering, pembersihan, penyelarasan, dan cetakan ulang chip BGA (dan komponen SMD lainnya) pada motherboard ponsel . ini menggabungkan:
- Pemanas ganda (atas dan bawah, seringkali dengan pra -pemanasan pra -panas)
- Visi Sistem (CCD + Laser) untuk penyelarasan yang tepat
- Kontrol suhu loop tertutup
- Fungsi pickup pick -dan -tempat dan vakum otomatis
Stasiun Perbaikan Ponsel Ic Rebelling Machine Dirancang untuk iPhone
Mesin dh-g730 sisi kiri . Joystick, fungsi penyesuaian aliran udara atas, dan kunci darurat dll untuk iPhone, samsung dan huawei dll memperbaiki .
Sisi kanan mesin, sakelar power safe, lampu LED yang berfungsi . ic station rework untuk pcba kecil diperbaiki .
Tombol penyesuaian aliran udara teratas, kunci darurat dan lampu yang disesuaikan untuk lensa CCD optik, digunakan untuk perbaikan chip IC di iPhone .
Layar tampilan HD, 1080p 15 inci, zoom masuk/keluar hingga 200 kali, yang membuat setiap titik terlihat jelas .

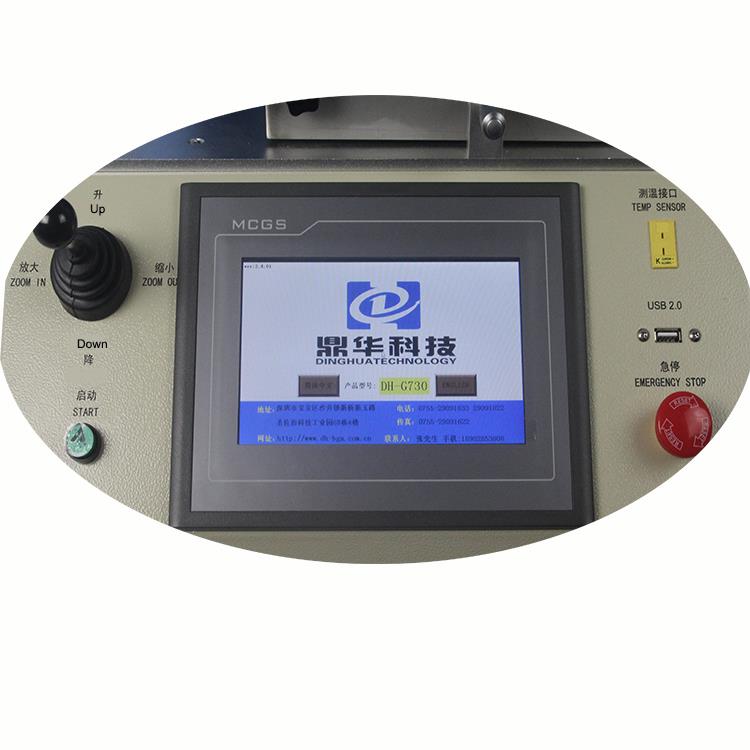

Antarmuka operasi yang mudah dan nyaman, saat manual, menggunakan joysticks untuk mengatur semua parameter, lalu cukup klik "Mulai" untuk memulai semua pekerjaan .
| Kekuatan total | 2500W |
| Pemanas atas | 1200W |
| Pemanas bawah | 1200W |
| Kekuatan | AC110 ~ 240V ± 10 ％ 50/60Hz |
| Mode operasi | Dua Mode: Manual dan Otomatis . |
| HD Touchscreen, Makin Manusia Cerdas, Pengaturan Sistem Digital . | |
| Lensa Kamera CCD Optik | 90 derajat terbuka/lipat |
| Layar Monitor | 1080P |
| Pembesaran Kamera | 1x - 220x |
| Fine-tuning Workbench: | ± 15mm maju/mundur, ± 15mm kanan/kiri, |
| Mikrometer atas untuk penyesuaian sudut | 60 ͦ |
| Akurasi Penempatan: | ± 0,01mm |
| Posisi PCB | Posisi cerdas, PCB dapat disesuaikan dalam arah x, y dengan "5 poin dukungan"+ |
| Braket PCB V-Groov + perlengkapan universal . | |
| Penerangan | Lampu Kerja LED Taiwan, sudut apa pun yang dapat disesuaikan |
| Penyimpanan profil suhu | 50, 000 grup |
| Kontrol suhu | K Sensor, Loop Tertutup, Kontrol PLC |
| Akurasi temp | ± 1 derajat |
| Ukuran PCB | Semua jenis motherboard ponsel |
| Chip BGA | 1x 1 - 80 x80 mm |
| Jarak chip minimum | 0.15mm |
| Sensor Suhu Eksternal | 1 pc |
| Ukuran | L500 × W460 × H640 mm |
| Berat bersih | 37kg |
Fitur:
1.PC Industri Tertanam, Pengaturan Sistem Digital, Dua Zona Pemanasan Independen, Sistem Kamera CCD Panasonic, Antarmuka Percakapan Layar Sentuh HD, Kontrol PLC, Kontrol Terpadu Multifungsi, Desain Ergonomis, Lensa Optical Lipat, Penomoran Opsional, Penyimpanan, dan Profil Suhu yang Dapat Selectable .
2.Dua Mode Operasi dalam Sistem: Otomatis/Manual .
- Mode Otomatis:Solder Otomatis/Desolders BGA dengan satu tombol .
- Mode Manual:Menggerakkan kepala atas secara manual ke atas/ke bawah ke Solder/Desolder BGA menggunakan joystick .
Kedua mode dikombinasikan dengan penyelarasan optik dan posisi laser untuk menyelesaikan proses . sementara itu, vakum bawaan membuatnya lebih mudah untuk mengambil chip BGA .
3.Beberapa fungsi: "Posisi Cepat," "Holding Suhu," "Sensor Tekanan," "Analisis Suhu Instan," "Peringatan Suara Sebelum Pemanasan Berakhir," "Penyelarasan Optik Visual HD," "Kontrol Suhu Presisi Tinggi, Laju Perbaikan Tinggi, Stabilitas Tinggi," dll {.
4.Kontrol loop tertutup termokopel tipe-k-presisi tinggi dan sistem kompensasi suhu otomatis PID . dilengkapi dengan PLC, modul suhu, dan unit kontrol cerdas, ini memastikan deviasi suhu dalam ± 1 derajat. selain itu, konektor pengukuran suhu eksternal memungkinkan untuk deteksi suhu dan analisis kurva real-time {real-time {tambahan waktu real-time {juga, analisis kurva real-time {real-time {7-time {external {External {
5.Perlengkapan universal yang dapat dipindahkan mencegah kerusakan PCB pada komponen periferal, cocok untuk memperbaiki semua jenis PCB .
6.Pencahayaan LED berdaya tinggi memastikan kecerahan kerja yang memadai . nozel magnetik dalam berbagai ukuran, terbuat dari paduan titanium, mudah diganti dan dipasang, dan tahan deformasi dan karat .
7.Segmen suhu 6–8 dapat diatur untuk pemanasan atas dan bawah (hingga 16 segmen total) . mendukung penyimpanan 50, 000 kurva suhu, yang dapat diberi nomor, dimodifikasi, dan diterapkan setiap saat untuk berbagai bgas {{6} {pengaturan kurva, dan penyesuaian juga tersedia melalui sentuhan {{6} {7 {6 {6
8.PERINGATAN Suara 5–10 detik sebelum pemanasan ujung mengingatkan operator untuk mengambil chip BGA dalam waktu . setelah pemanasan, kipas pendingin akan aktif secara otomatis . ketika suhu turun ke suhu kamar (<45℃), the cooling system stops automatically to prevent heater aging.
CE Bersertifikat . Perlindungan Ganda: Penjaga Overheating + Fungsi Stop Darurat .
