Mesin Smd Otomatis

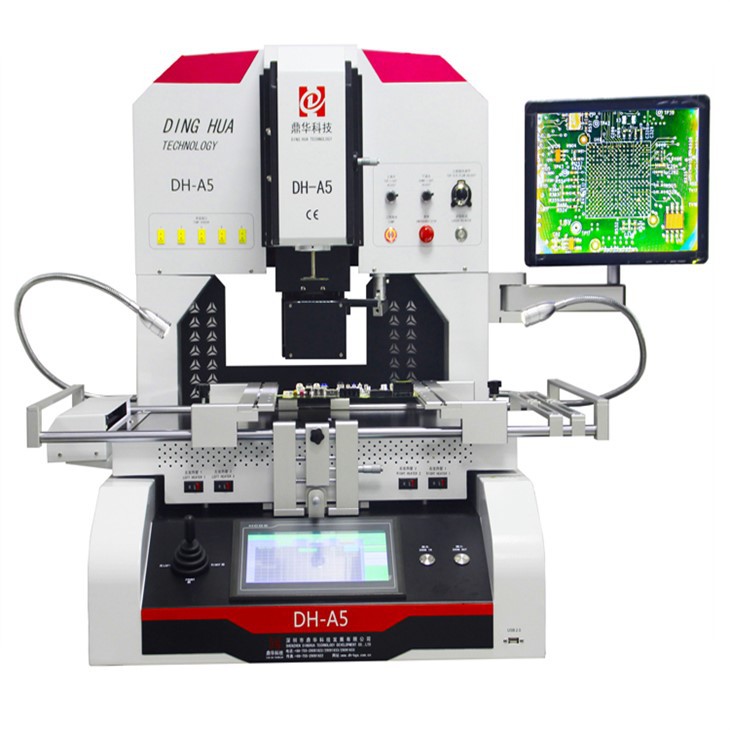

DH-A5 secara otomatis mesin pengerjaan ulang BGA

Mesin pengerjaan ulang BGA otomatis sepenuhnya telah digunakan untuk proyek Google di Vietnam, Huawei di Cina dan

Hyundai di Korea dll.



Banyak digunakan untuk industri otomotif, industri komunikasi dan industri produk elektronik dll

sangat efisien untuk menyelesaikan masalah purna jual mereka untuk motherbaord yang berbeda dengan masalah perbaikan yang berbeda.stasiun pematrian



Fitur

1. Penyelarasan optik: Sistem penyelarasan terlihat yang dapat menghindari misalign;stasiun pematrian yang lebih baik

2. Pematrian otomatis: Secara otomatis melepaskan chip dari motherboardnya

3. Penyolderan otomatis: Menyolder chip secara otomatis pada motherboardnyastasiun pematrian vakum

4. Lokasi laser: Laser menemukan posisi chip pada motherboardnya

5. Pemindaian otomatis: Untuk membantu Anda mengamati komponen di sekitar chip

6.HR fine-tune: Aliran udara atas dapat disesuaikanstasiun pematrian kecepatan

7. Layar Sentuh: Semua parameter dapat diatur, seperti suhu, waktu dan tingkat kemiringan, dll.

8. Cina dan Inggris: Ada alternatif Cina dan Inggrisstasiun pematrian terbaik

9.Port USB: Mengunggah perangkat lunak atau mengunduh profil temperatrue

10. Tabung IR berkilau: Suhu panaspelindung kaca yang menutupi area pemanasan IR, untuk mendapatkan panas yang merata

PCB dan chip.penyolderan dan pematrian

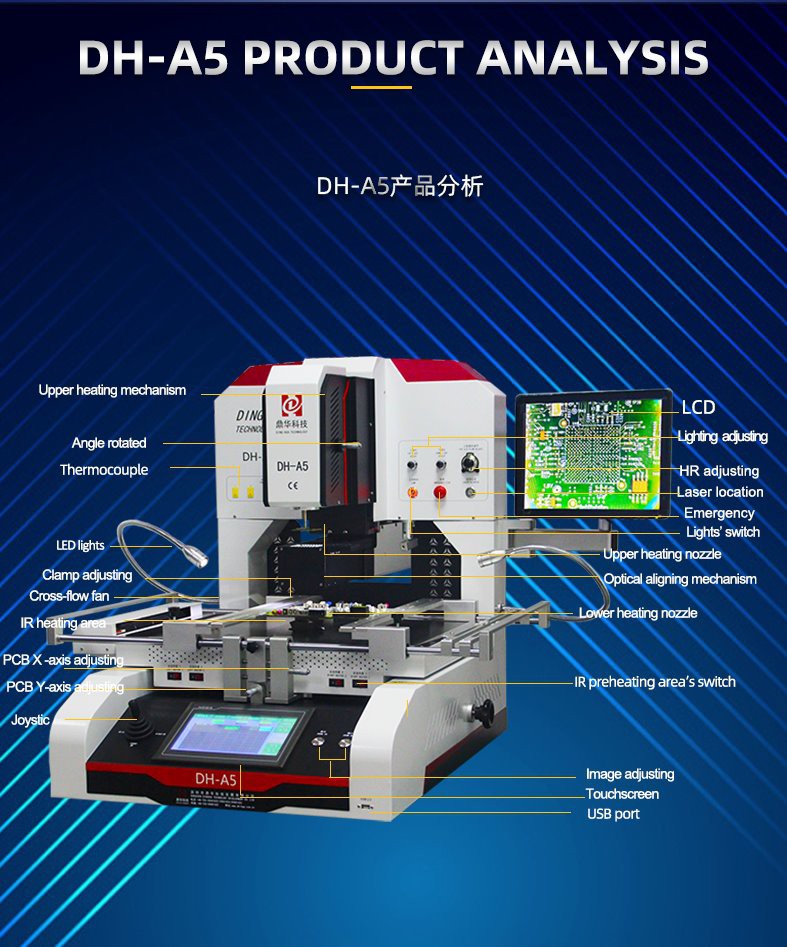

Analisis produk





Barang	Fungsi atau kegunaan
Mekanisme pemanasan atas	Vakum dibangun di pusat udara panas atas
Sudut rata	Chip diputar untuk menyelaraskanstasiun pematrian jbc
Termokopel	Suhu eksternal diujisuhu pematrian
lampu LED	Lampu kerjastasiun pematrian smd
Penyesuaian kerang	Motherboard ditempatkan dan diperbaiki   stasiun pengerjaan ulang PCB
Kipas aliran silang	Motherboard dan chip didinginkansmd menyolder udara panas
Area pemanasan IR	Area pemanasan awalmesin smd cepat
Sumbu X PCB disesuaikan	Motherboard bergerak pada sumbu X
Sumbu Y PCB disesuaikan	Motherboard bergerak pada sumbu Ystasiun pengerjaan ulang smd yihua



Joystik	Perbesar/perkecil, kepala atas atas/bawah
LCD	Layar monitorsedikit pengerjaan ulang
Pencahayaan disesuaikan	Sumber pencahayaan CCD optik disesuaikan
SDM disesuaikan	Aliran udara panas atas disesuaikan
Lokasi laser	Chip ditunjukkan pada posisinya di motherboard
Keadaan darurat	Berhenti ketika muncul  stasiun pengerjaan ulang hakko smd
Saklar lampu	Hidupkan/matikan
Nosel pemanas atas	Mengumpulkan aliran udara panasmesin smd terbaik
Mekanisme penyelarasan optik	Biarkan titik-titik chip tumpang tindih pada motherboard

Nosel pemanas bawah	Mengumpulkan aliran udara panas
Sakelar area pemanasan awal IR	Hidupkan/matikanstasiun solder udara panas murah
Gambar disesuaikan	Gambar disesuaikan pada layar monitor
Layar sentuh	Profil suhu dimasukkanstasiun kerja udara panas
port USB	Perangkat lunak diunggah dan profil suhu diunduh



Parameter produk

Catu daya	110~220V +/-10% 50/60Hz
Nilai daya	6800W
Kekuatan atas	1200W sugon smd
Kekuatan lebih rendah	1200W
Kekuatan pemanasan awal IR	3600W penyolderan pemasangan permukaan
Motherboard diperbaiki	V-groove, braket PCB bergerak pada sumbu X/Y, dengan perlengkapan universal
Suhu terkontrol	Tipe K, loop tertutup
Akurasi suhu	+/- 1 derajatstasiun pengerjaan ulang sugon smd
Ukuran motherboard	Maks 550*500mm, Minimal 10*10mm
Ukuran chip	Minimal 1*1mm, Maks 80*80mm

Minimal ruang	0.1 mmstasiun reflow udara panas
Penyempurnaan platform	Depan/belakang/kiri/kanan: 15mm
Memperbesar/memperkecil	1~200 kalisolder udara
Port eksternal yang telah diuji suhunya	5 buah (opsional)SMD BGA
Akurasi pemasangan	+/-0.01mm
Dimensi	P650*L700*T850mm
Berat bersih	92kgstasiun pematrian smd

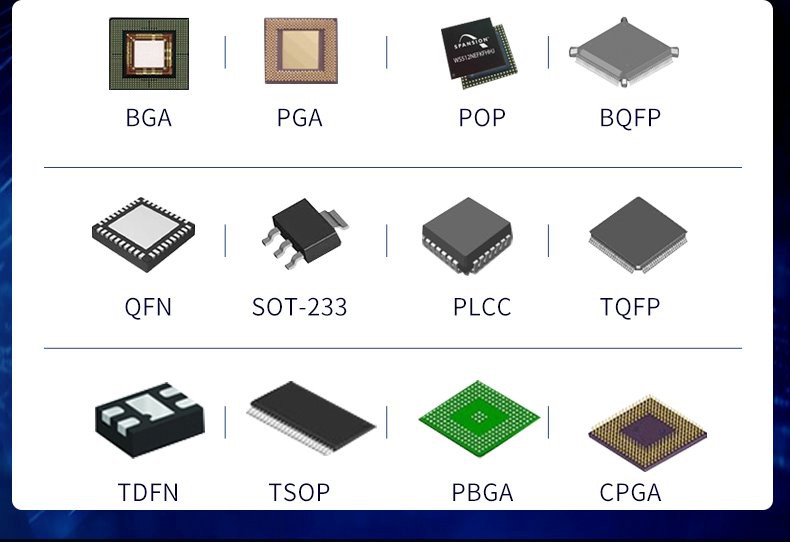

Chip itu dapat dikerjakan ulang seperti di bawah ini:





Chip-chip tersebut dapat dikerjakan ulang termasuk semuanya seperti di bawah ini, namun tidak terbatas pada saja:

BGA PFGA POP TQFP TDFN TSOP PBGA CPGA dan seterusnya.jasa pengerjaan ulang PCB







Suhu dikontrol secara cerdasstasiun pengerjaan ulang PCB

Menurut profil temperatrue yang diatur pada layar sentuh, mesin akan dikalibrasi secara otomatis jika diperlukan.pengerjaan ulang smd 850a cepat

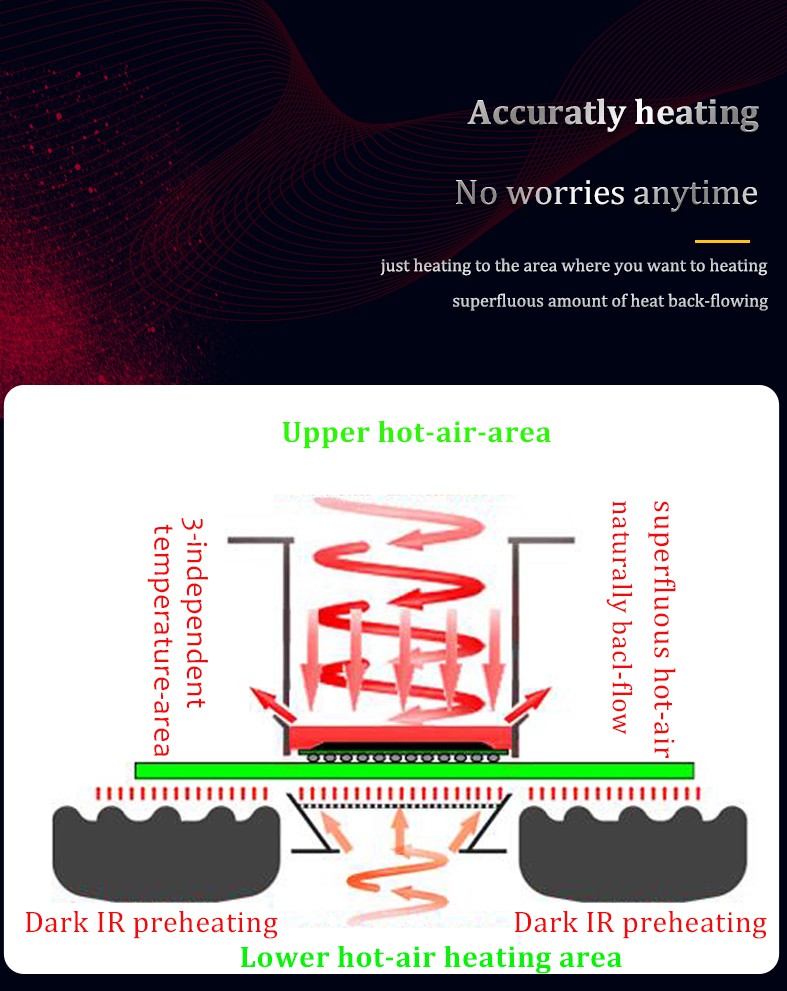

Area pemanasan awal dan landasan kerjapapan sirkuit kembali

Aliran udara panas atas & bawah untuk pematrian atau penyolderan, aliran udara cadangan akan mengalir keluar.pengerjaan ulang PCB

Area pemanasan awal IR digunakan untuk pemanasan awal motherboard, yang dapat membuat motherboard terlindungi secara maksimal.penyolderan chip

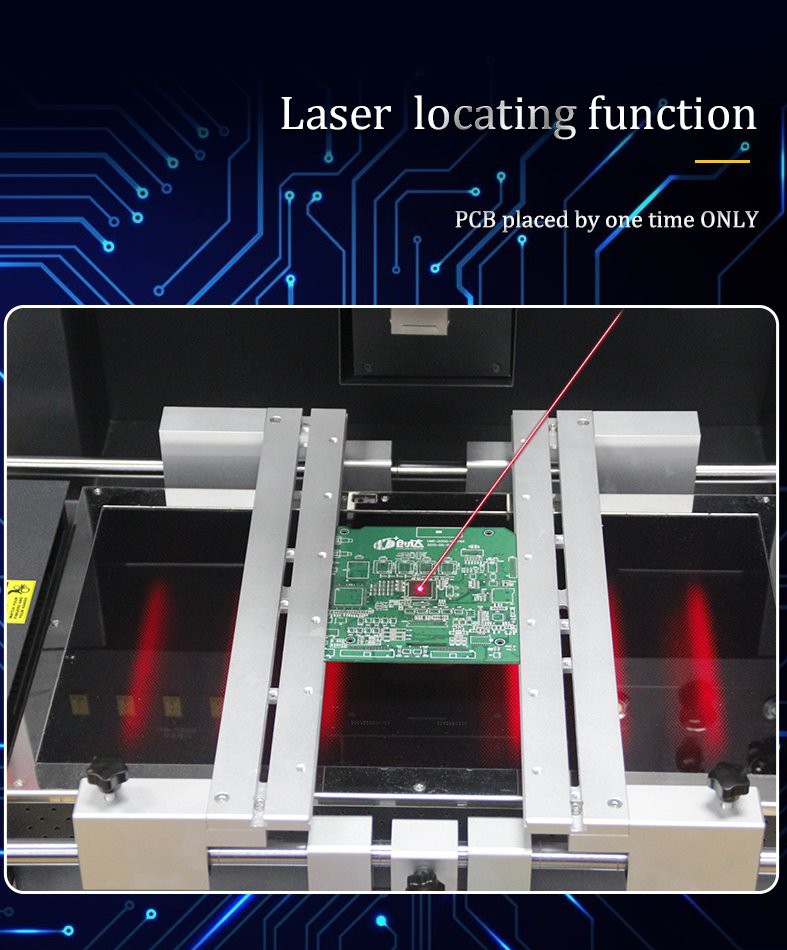

Lokasi laserchip quik fluks

Lokasi laser- yang dapat membantu insinyur dengan cepat menemukan posisi chip di motherboard.chip cepat smd291





Penyimpanan profil suhudchip solder

Pengalaman pengoperasian yang lebih baik saat memproses pengerjaan ulang bisnis, sebanyak mungkin profil yang Anda inginkan dapat disimpan dan dikelola secara resmi.penghapusan smd chip cepat



Video kerja mesin pengerjaan ulang BGA otomatis:
