Pengerjaan Ulang Bga Otomatis

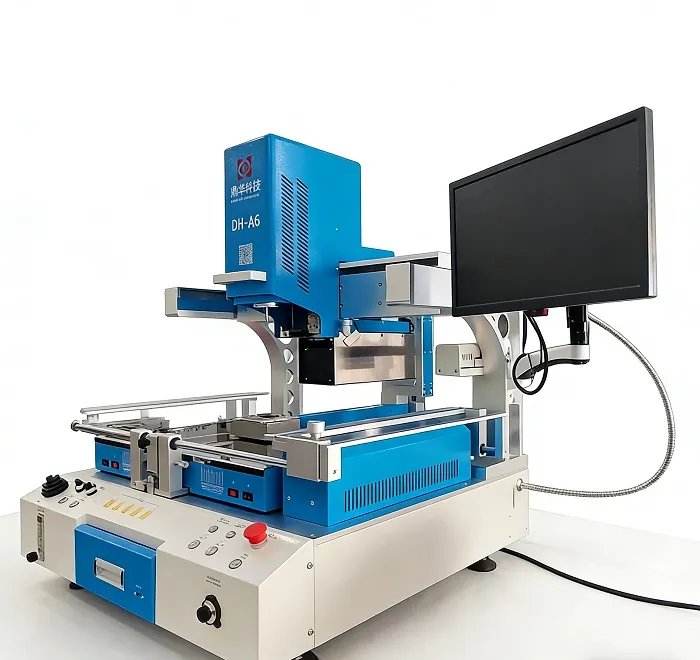

Stasiun pengerjaan ulang BGA optik DH-A6 yang sepenuhnya otomatis di Dinghua dapat mengerjakan ulang berbagai chip, menampilkan penyelarasan optik visual definisi tinggi, pemanasan presisi, kontrol suhu cerdas, dan dapat mengerjakan ulang PCB besar hingga 480*520mm.
Deskripsi
Produsen Peralatan SMT Terpadu-Di Tiongkok
Didirikan pada tahun 2011, Dinghua Technology berfokus pada penelitian dan pengembangan serta produksi mesin penghitung X-RAY, mesin NDT sinar X-, stasiun pengerjaan ulang BGA, dan peralatan produksi otomatis.
Parameter Produk
|
Kekuatan Total: |
7000W |
|
Pemanas Atas: |
1200W |
|
Pemanas Bawah; |
Zona suhu kedua adalah 1200W, dan zona suhu ketiga adalah 3600W. |
|
kekuatan: |
AC220V±10％ 50/60Hz |
|
Ukuran: |
P650×L700×T850 mm |
|
Penentuan posisi: |

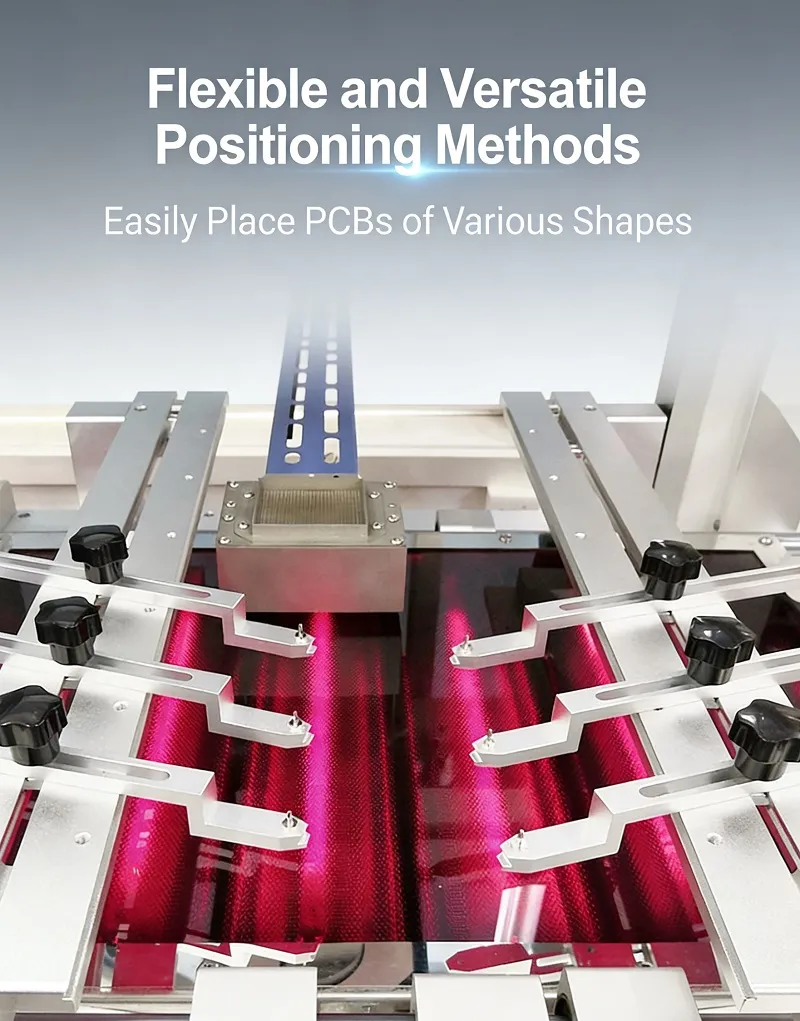

Slot berbentuk V-, braket PCB dapat disetel ke arah X atau Y dan dilengkapi dengan penjepit universal. |
|
Kontrol Suhu: |
Termokopel tipe K-(Sensor K), Kontrol loop tertutup |
|
Akurasi Suhu: |
±1 derajat |
|
Ukuran PCB: |
Maks 480×520 mm Min 10×10 mm |
|
Penyempurnaan-Meja Kerja: |
±15mm depan dan belakang, ±15mm kiri dan kanan |
|
Pembesaran kamera: |
10x-100x kali |
|
Chip BGA: |
2X2-80X80mm |
|
Jarak Chip Minimum: |
0,15mm |
|
Sensor Suhu Eksternal: |
5pcs, Dapat Diskalakan (opsional) |
|
Akurasi Penempatan: |
±0,01MM |
|
Berat Bersih: |
92kg |
| Fitur Utama: |
stasiun pengerjaan ulang bga otomatis penuh, mesin perbaikan laptop, penyolderan ulang bga |
Detail Produk
Posisi PCB disesuaikan dengan mikrometer, memungkinkan penyesuaian depan/belakang/kiri/kanan. Ini memiliki fitur penyelarasan yang tepat dengan akurasi pemasangan +/- 0,01 mm, memastikan pengerjaan ulang yang sukses.
Pencahayaan ganda-lampu tanpa bayangan memungkinkan pengamatan yang jelas terhadap seluruh proses pengerjaan ulang, dan juga memudahkan untuk mengidentifikasi cacat pada komponen pada PCB.
Sesuaikan kecepatan angin yang berbeda berdasarkan ukuran chip untuk pengerjaan ulang yang lebih efisien. Bahkan komponen kecil pun tidak akan tertiup angin atau tidak sejajar selama penyolderan.
5 Antarmuka Pengukuran Suhu Eksternal
Nyaman untuk pemantauan suhu{0}}waktu nyata, memungkinkan kontrol suhu yang lebih tepat dan andal.
Penentuan posisi laser memungkinkan-penempatan motherboard dalam satu langkah.
Pemisahan oli dan air, penyaringan menyeluruh, dan perlindungan mesin.
