Perbaikan CPU mobil
1. Mesin pengerjaan ulang BGA otomatis yang digunakan untuk pengemasan susunan kisi kolom, paket skala chip, paket datar quad, susunan kisi tanah, atau perbaikan SMD lainnya.
2. CCD optik dengan visi terpisah untuk chip dan bantalan solder motherboard.
3. Profil suhu dapat disimpan sebanyak 50.000 grup.
4. Penamaan independen untuk setiap profil suhu.
Deskripsi

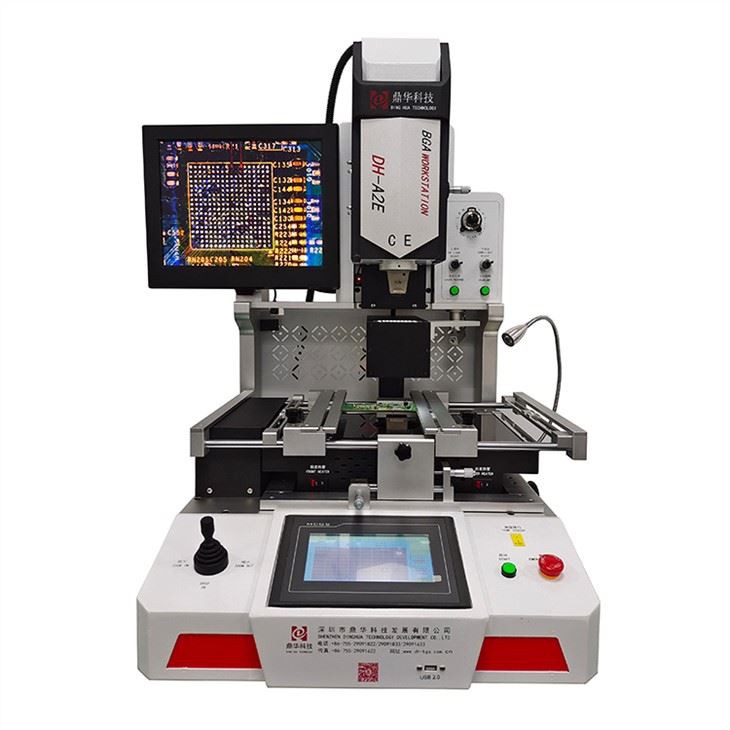

Mesin pengerjaan ulang BGA otomatis untuk perbaikan cpu mobil
CPU adalah inti dari ECU, dengan sumber daya dan pengetahuan yang cukup, ECU dapat diperbaiki,tetapi untuk mendiagnosis dan memperbaikinya
komponen yang rusak memerlukan banyak pengujian, peralatan khusus,dan tergantung pada apa yang menyebabkan kegagalan tersebut,
berapa banyak komponen yang rusak dankomponen apa yang perlu diganti dll. Jika CPU diperbaiki, BGA
pengerjaan ulang mesinperlu digunakan, dan mesin pengerjaan ulang otomatis dengan sistem penyelarasan CCD optikpilihan yang lebih baik.
Untuk perbaikan CPU, model DH-A2E sangat bagus:

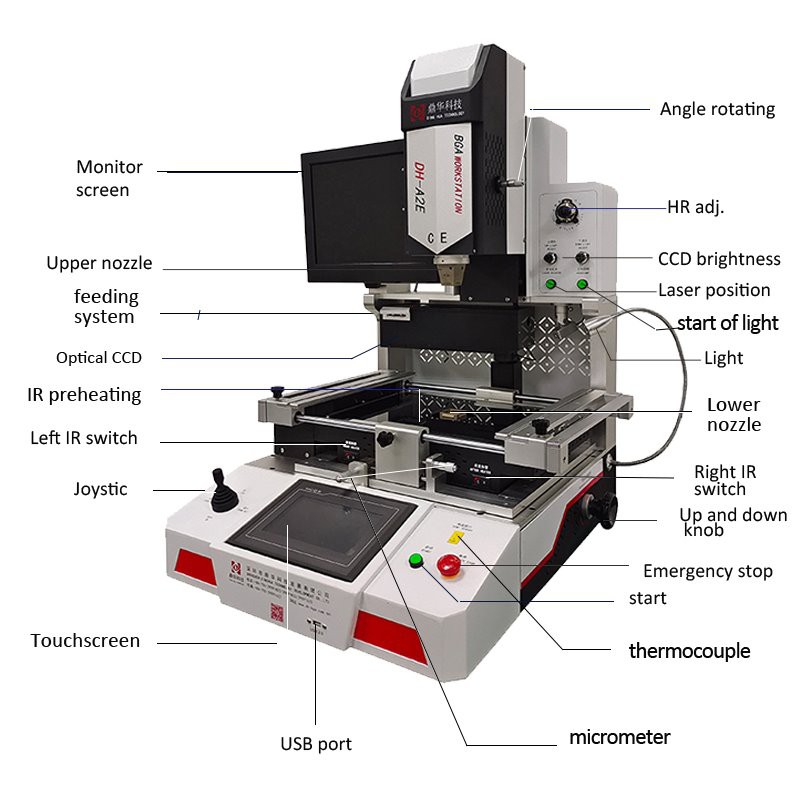

Pengenalan mesin:
| Barang | Penggunaan atau fungsi |
| Layar monitor | Chip dan motherboard tergambar |
| Nosel atas | Untuk mengumpulkan udara panas untuk pemanasan |
| Sistem pemberian makan | Secara otomatis membawa atau mendaur ulang harga stasiun pengerjaan ulang chip bga |
| CCD Optik | Penyelarasan dan pemasangan terlihat |
| Pemanasan awal IR | Area pemanasan awal |
| Sakelar IR kiri | Menghidupkan/mematikan stasiun solder bga |
| Joystik | masuk/keluar kebun binatang |
| Layar sentuh | Untuk mengatur suhu dan waktu stasiun reballing bga |
| port USB | Unggah perangkat lunak atau unduh profil suhu |
| mikrometer | Sempurnakan +/-15mm |
| Termokopel | Suhu eksternal diuji |
| Awal | Mulai bekerja |
| Berhenti darurat | Berhenti berlari |
| Tombol atas dan bawah | Naik turun |
| Sakelar IR kanan | Hidupkan/matikan |
| Nosel bawah | Untuk mengumpulkan udara panas untuk pemanasan |
| Lampu | Penerangan |
| Mulai dari cahaya | Hidupkan/matikan |
| Posisi laser | Untuk menemukan lokasi dengan cepat |
| Kecerahan CCD | Kecerahan disesuaikan |
| penyesuaian SDM. | Aliran udara panas disesuaikan |
| Sudut berputar | Putaran chip |

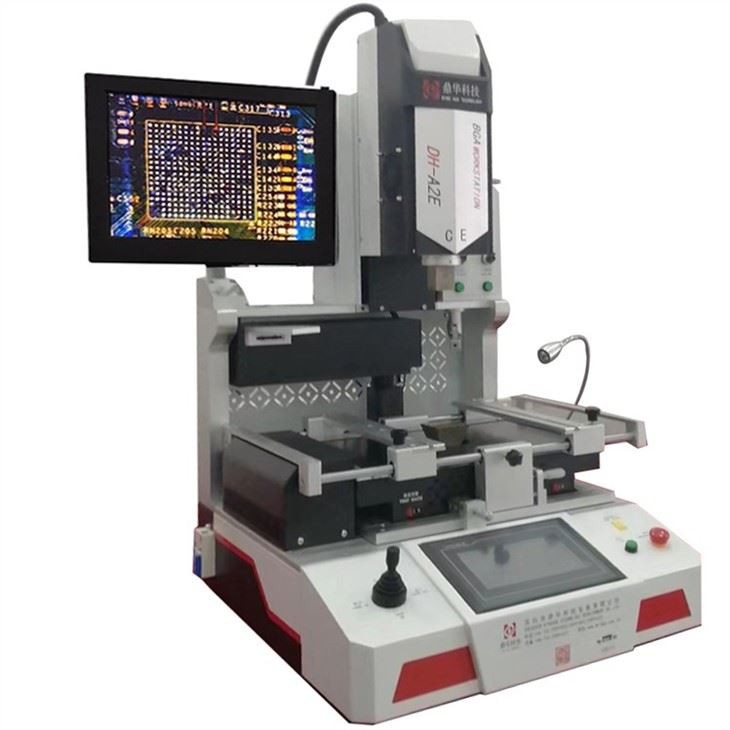

Layar monitor
Titik-titik bantalan solder dan chip motherboard dapat digambarkanlayar kristal cair, ditampilkan dalam warna berbeda
agar mudahuntuk tumpang tindih.
Chip diambil dan Vakum
Pengumpan chip otomatis untuk membawa dan mengembalikan chip,vakum dan nosel atas 2 in 1, yang bisa vertikal
mengambil chip atau mengganti chip pada motherboard.
Kegembiraan mesin pengerjaan ulang BGA untuk perbaikan cpu mobil.
Joystic yang dirancang agar dapat dipegang sepenuhnya oleh telapak tanganmemperbesar atau memperkecil saat menyelaraskan pada status manual.
Selain itu, kepala bagian atas naik atau turun juga bisadikendalikan oleh joystic juga saat manuall.
Mikrometer untuk menyelaraskan
Akurasi pengulangan hingga 0.01mm, motherboard bisadipindahkan ke kiri atau kanan dan belakang atau belakang 15mm, sudut chip
dapat diputar sekitar 60 derajat.
Pemanasan untuk menyolder
Pemanasan hibrida termasuk pemanasan udara panas dan inframerah untuk bagian bawahmotherboard terlindungi agar tidak memanas.
Pengetahuan terkait tentang mesin pengerjaan ulang BGA:
Perangkat yang dipasang di permukaan dan papan sirkuit cetak (PCB) dengan kemasan ball grid array (BGA).keduanya dapat disempurnakan atau diperbaiki menggunakan stasiun pengerjaan ulang BGA (SMD). Para ahli bisa menggantikannyasetiap bagian yang hilang pada PCB menggunakan stasiun pengerjaan ulang ini, atau mereka dapat menghilangkan bagian yang rusakdan mengembalikannya di tempat yang salah. Stasiun pengerjaan ulang juga dapat digunakan
bekerja pada PCB itumemiliki SMD lain, paket skala chip, paket quad flat, kemasan susunan jaringan tanah, atau kolom
kemasan susunan grid. Oleh karena itu, stasiun pengerjaan ulang SMD atau teknologi yang dipasang di permukaan (SMT)stasiun pengerjaan ulang diberi nama
untuk stasiun pengerjaan ulang BGA juga.
Ukuran PCB yang dapat dikerjakan ulang, serta jenis dan jumlah pekerjaan yang dapat dikerjakan ulangdilakukan, ditentukan
berdasarkan fitur setiap stasiun pengerjaan ulang BGA. Misalnya saja untuk lebih sederhanaoperasi, stasiun pengerjaan ulang BGA tanpa fungsi penglihatan terpisah bekerja paling baik, tetapi stasiun yang memilikinyabekerja paling baik untuk pekerjaan yang lebih sulit. Selain itu, beberapa stasiun pengerjaan ulang sepenuhnya otomatis, sementara yang lainnyamemerlukan tenaga kerja manual yang lengkap.
