BGA Mengolah Stasiun Solder

Stasiun solder ulang BGA

1. Aplikasi Of Alignment BGA Reballing Station Resmi

Dapat memperbaiki motherboard dari komputer, smartphone, laptop, papan logika MacBook, kamera digital, AC, TV dan peralatan elektronik lainnya dari industri medis, industri komunikasi, industri mobil, dll.

Solder, reball, desoldering berbagai jenis chip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, chip LED.

2. Fitur Produk dari Optical Alignment BGA Reballing Station

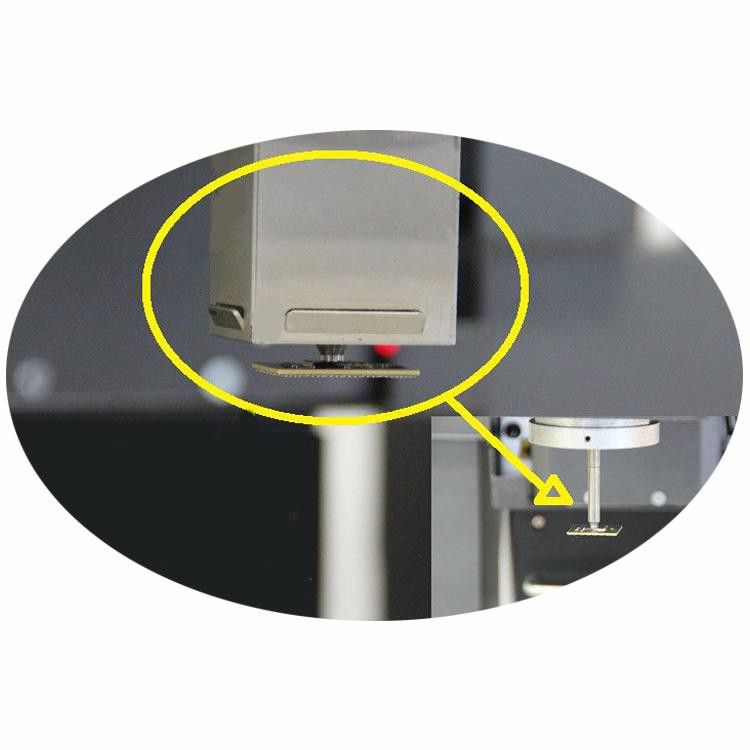

Nozel atas yang dipasang dengan pena vakum, yang nyaman untuk mengambil, mengganti, dan memisahkan, dll.

Layar monitor, 1080P, 15 inci, yang digunakan untuk menyelaraskan ditampilkan.

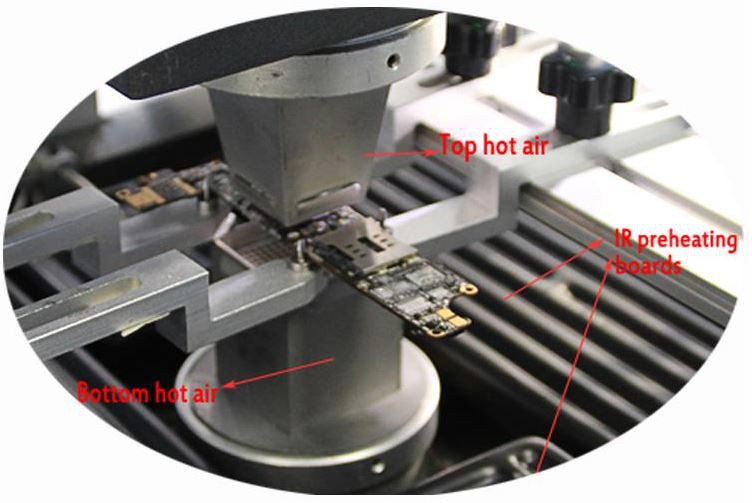

2 pemanas udara panas dan 1 zona pemanasan inframerah, pemanas udara panas untuk penyolderan dan pematrian, pemanasan inframerah

untuk motherboard yang besar harus dipanaskan terlebih dahulu sehingga membuat motherboard terlindungi.

Impor lampu LED, 10W, yang cukup terang untuk PCB besar agar terlihat jelas.

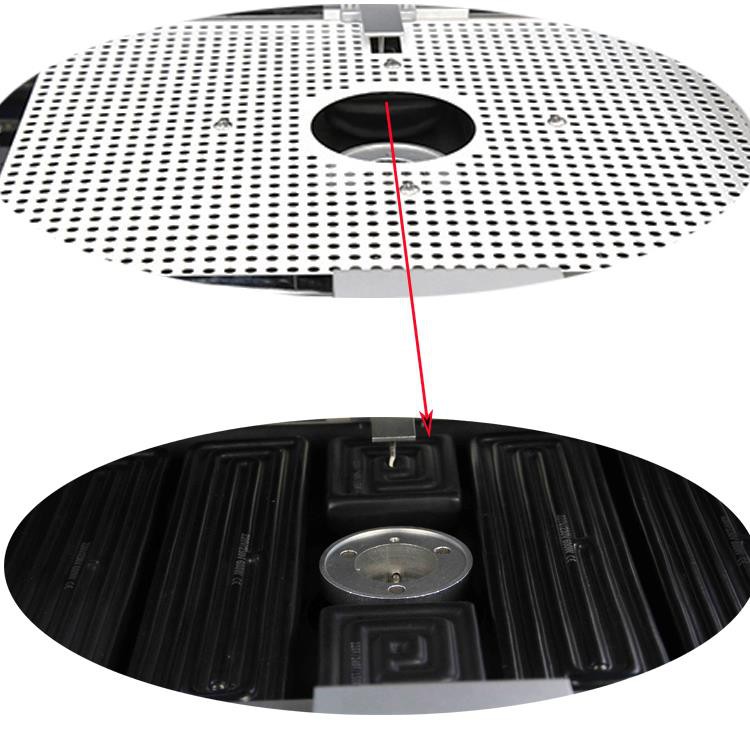

Kandang baja-jala dipasang di atas zona pemanasan inframerah, yang dapat membuat operator terlindung dari cedera,

juga agar komponen-komponen kecil tidak jatuh di dalam, meskipun pemanasannya merata

* Tingkat perbaikan tingkat chip yang sukses tinggi. Kontrol suhu yang tepat dan pelurusan yang tepat dari setiap sambungan solder.

* 3 area pemanasan independen memastikan suhu yang tepat. Deviasi dengan ± 1ºC. Anda dapat mengatur profil suhu yang berbeda di layar berdasarkan motherboard yang berbeda.

* 600 juta piksel kamera CCD asli Panasonic memastikan keselarasan yang tepat dari setiap sambungan solder.

* Mudah dioperasikan. Tidak diperlukan keahlian khusus.

3.Specification ofOldical Alignment BGA Reballing Station

4. Mengapa Memilih Our Alignment Our BGA Reballing Station?

5.Sertifikat ofOignical Alignment BGA Reballing Station

Untuk menawarkan produk-produk berkualitas, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama kali lulus UL, E-MARK, CCC, FCC, sertifikat CE ROHS. Sementara itu, untuk meningkatkan dan menyempurnakan sistem kualitas, Dinghua telah lulus sertifikasi audit on-site ISO, GMP, FCCA, C-TPAT.

6. Mengemas amp GG; Pengiriman Stasiun Alignment BGA Reballing

7. Pengiriman untukOptical Alignment BGA Reballing Station

Kami akan mengirimkan mesin melalui DHL / TNT / FEDEX. Jika Anda ingin persyaratan pengiriman lainnya, silakan beri tahu kami. Kami akan mendukung Anda.

8. Ketentuan Pembayaran

Transfer bank, Western Union, Kartu Kredit.

Beri tahu kami jika Anda membutuhkan dukungan lain.

10. Tips kecil untuk Optical Alignment BGA dan stasiun ulang BGA manual:

Proses pematrian BGA sangat mendalam dan halus, sehingga perlu untuk menguasai keterampilan dan langkah-langkah yang tepat agar memiliki efek yang baik. Sebelum pengelasan chip BGA, untuk menghilangkan kelembaban, PCB dan BGA harus dipanggang dalam oven bersuhu konstan di 80ml 90 ℃ selama 20 jam. Sesuaikan suhu dan waktu pemanggangan sesuai dengan tingkat kelembaban. PCB dan BGA tanpa membongkar dapat dilas secara langsung. Penting untuk memberikan perhatian khusus untuk mengenakan cincin elektrostatik atau sarung tangan antistatik saat melakukan semua hal berikut operasi untuk menghindari kemungkinan kerusakan pada chip BGA.
Sebelum pengelasan chip BGA, chip BGA harus secara akurat disejajarkan pada pad PCB. Ada dua metode yang dapat digunakan: penyelarasan optik dan penyelarasan manual. Saat ini, penyelarasan manual terutama digunakan, yaitu garis-garis pencetakan BGA dan pad pada PCB diselaraskan.
Teknik penyelarasan BGA dan PCB: dalam proses menyelaraskan BGA dan silkscreen, bahkan jika bola solder menyimpang dari sekitar 30%, itu masih dapat dilas jika tidak sepenuhnya selaras. Karena dalam proses peleburan, bola timah akan secara otomatis sejajar dengan bantalan karena ketegangan antara itu dan bantalan timah. Setelah operasi penyelarasan selesai, tempatkan PCB pada braket tabel pengembalian BGA dan kencangkan sehingga sejajar dengan pengembalian BGA tabel. Pilih nozzle udara panas yang sesuai (yaitu, ukuran nozzle sedikit lebih besar dari BGA), kemudian pilih kurva suhu yang sesuai, mulai pengelasan, tunggu penyelesaian kurva suhu, pendinginan, lalu selesaikan BGA pengelasan.
Dalam proses produksi dan debugging, tidak dapat dihindari untuk mengganti BGA karena kerusakan BGA atau alasan lainnya. Tabel perbaikan BGA juga dapat membongkar BGA. Pembongkaran BGA dapat dianggap sebagai proses kebalikan dari pengelasan BGA. Perbedaannya adalah bahwa setelah kurva suhu selesai, BGA harus disedot dengan pena vakum, dan alat-alat lain, seperti pinset, tidak digunakan untuk menghindari kerusakan pad dengan mengerahkan terlalu banyak kekuatan. PCB dari BGA yang dilepas digunakan untuk menghapus timah saat panas, jadi mengapa harus dioperasikan saat panas? Karena PCB panas setara dengan fungsi pemanasan awal, dapat memastikan bahwa pekerjaan mengeluarkan timah lebih mudah. Garis tinsuction digunakan di sini, jangan menggunakan terlalu banyak kekuatan dalam operasi, agar tidak merusak pad, setelah memastikan bahwa pad pada PCB rata, Anda dapat memasuki operasi pengelasan BGA.
BGA yang dilepas dapat dilas lagi. Tetapi bola harus ditanamkan sebelum pengelasan lagi. Tujuan penanaman bola adalah untuk menanam kembali bola timah pada bantalan BGA, yang dapat mencapai pengaturan yang sama dengan BGA baru.
Dengan keterampilan pengelasan BGA dan proses pembongkaran di atas, akan ada jalan memutar yang lebih sedikit di jalan pertumbuhan pengelasan, dan hasilnya akan lebih cepat dan lebih efisien. Saya berharap berbagi pengalaman dalam artikel ini akan memberi Anda beberapa inspirasi untuk pengelasan BGA dan pembongkaran.
