Stasiun Ulang Bga Sepenuhnya Otomatis

   Mesin pengerjaan ulang BGA sepenuhnya otomatis dengan sistem penyelarasan optik dan pengumpanan chip otomatis

Penyelarasan optik, pengontrol suhu pintar, pematrian dan penyolderan otomatis dan satu tombol untuk pengerjaan ulang,

yang dapat membantu Anda membuat prosedur pengerjaan ulang lebih mudah.

Prameter produk

Ilustrasi produk

Deskripsi fungsi

Layar tampilan

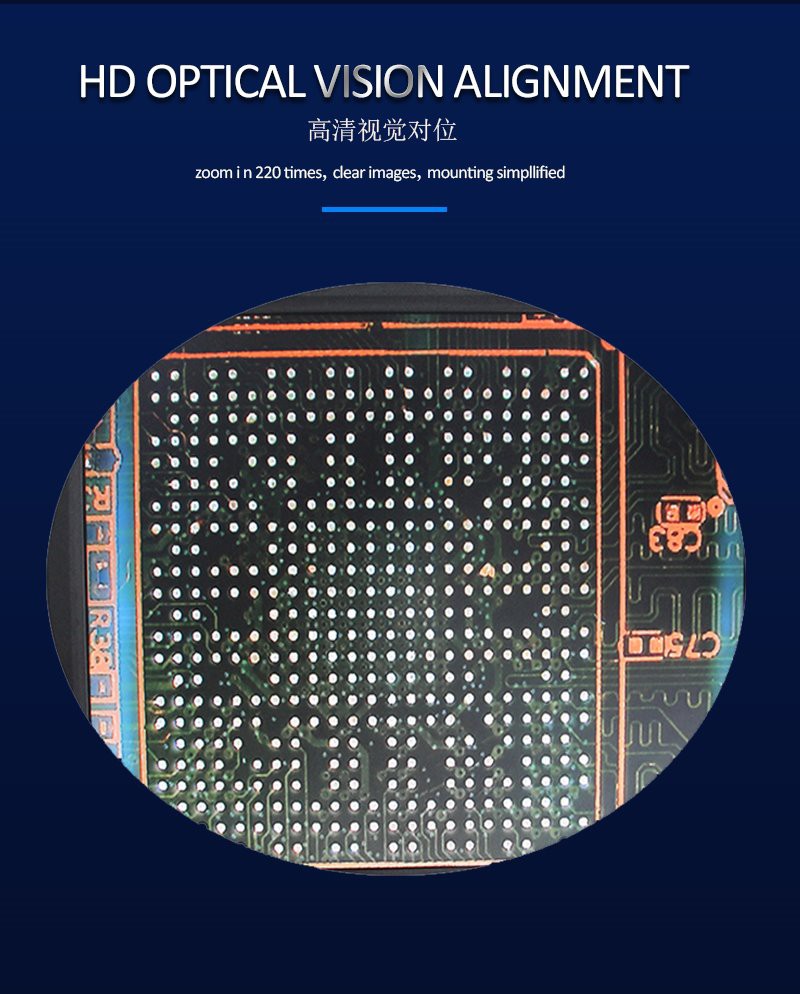

Sistem penyelarasan CCD optik HD yang memungkinkan operator dengan mudah mengoperasikan mesin pengerjaan ulang BGA,

karena prosedur mouting terlihat di layar tampilan.

Pemasangan dan pemanas atas terintegrasi

Laser menunjukkan posisi chip, nosel vakum secara otomatis mengambil atau mengganti untuk pematrian atau penyolderan.

area pemanasan awal IR

Tabung pemanas serat karbon yang cepat panas, efisiensi tinggi dan umur panjang.

Perisai kaca anti-suhu tinggi yang menutupi area pemanasan awal IR, yang merata

panas dan mencegah komponen kecil jatuh ke dalam.

Layar sentuh

Secara otomatis menghasilkan kurva untuk profil temperatrue, waktu nyata menunjukkan suhunya, sering tinggi

untuk menyelidiki suhu yang sedang berjalan untuk membuat suhu aktual mencapai suhu yang ditetapkan.

Keripik

Misalnya, TDFN,TSOP,PBGA,CPGA dan SOT-233 dan jenis chip lainnya yang tidak tercantum di atas.

Pengetahuan yang relevan tentang cara memeriksa satu motherboard:

Dalam kehidupan sehari-hari, tidak jarang menemui kegagalan motherboard. Pentingnya motherboard komputer sudah diketahui dengan baik, jadi ketika motherboard komputer rusak

masalah yang sangat serius. Apa yang akan terjadi jika motherboard komputer rusak? Bagaimana cara memperbaiki motherboard komputer? Selanjutnya, kami akan memperkenalkan ibu komputer terperinci

metode perbaikan papan:

Metode perbaikan motherboard komputer?

Gejala motherboard rusak : freeze, layar biru

1. Kesalahan motherboard yang paling umum adalah kapasitor motherboard meledak. Kesalahannya adalah komputer restart dari waktu ke waktu, dan sistem berjalan tidak stabil. Karena itu

adalah modul catu daya, jika kapasitor terlalu banyak, mungkin tidak ada respons terhadap boot atau kipas untuk menghidupkan layar. menunjukkan.

2. Jika chip motherboard rusak, berarti booting tidak ada respon atau semua kipas berjalan, dan tampilan tidak ada respon. Selain itu, jika bisa dihidupkan, itu

tidak berarti bahwa hardware baik-baik saja.

Penyebab kerusakan motherboard

Kegagalan manusia: memasukkan dan mencabut kartu I/O di bawah daya, dan kerusakan pada antarmuka, chip, dll. Disebabkan oleh kekuatan yang tidak tepat saat memasang papan dan colokan. Lingkungan yang buruk:

listrik statis sering menyebabkan chip (terutama chip CMOS) pada motherboard rusak. Selain itu, ketika papan utama mengalami kegagalan daya atau pembangkitan lonjakan,

Disebabkan oleh tegangan jaringan sesaat, sering merusak chip di dekat colokan catu daya papan sistem. Jika motherboard tertutup debu, itu juga akan menyebabkan gangguan sinyal.

ort sirkuit dan sebagainya.

Metode pemeliharaan umum motherboard

1. Metode observasi

Pertama, periksa apakah motherboard memiliki bekas terbakar, apakah tampilannya rusak, apakah colokan dan soketnya miring, apakah resistansi dan pin kapasitor

menyentuh, apakah chip retak, apakah foil tembaga pada motherboard pecah, dll. Kapasitor elektrolitik pada motherboard sering rusak. Mudah ditemukan

keluar melalui pengamatan. Setelah terjadi masalah, Anda dapat menemukan kapasitor yang cocok dan menggantinya, dan masalah tersebut dapat diselesaikan.

2. Metode pembersihan

Pertama, gunakan alat pembersih seperti sikat untuk menghilangkan debu pada motherboard untuk mengatasi gangguan hubung singkat yang disebabkan oleh terlalu banyak debu, lalu gunakan penghapus untuk menyeka oksida.

lapisan pada permukaan papan untuk menghindari papan dari teroksidasi.

3. Pasang dan tukar metode

Metode ini dapat menentukan apakah kesalahan ada pada motherboard atau perangkat I/0. Operasi khusus adalah untuk menukar jenis papan atau chip plug-in yang sama, dan kemudian menilai

kesalahan sesuai dengan perubahan fenomena kesalahan. Terutama digunakan dalam lingkungan pemeliharaan yang mudah dipasang, seperti kesalahan pemeriksaan mandiri memori, memori yang sama dapat ditukar

menentukan penyebab kegagalan.

4. Metode diagnosis perangkat lunak

Metode diagnosis perangkat lunak adalah metode untuk membantu pemeliharaan perangkat keras motherboard melalui program diagnostik atau perangkat lunak uji yang menyertainya. Metode ini

cocok untuk memeriksa berbagai kesalahan sirkuit antarmuka dan berbagai kesalahan sirkuit dengan parameter alamat.

Jika Anda memeriksa motherboard Anda seperti prosedur di atas, tetapi masih tidak berfungsi, silakan gunakan mesin pengerjaan ulang BGA otomatis untuk segera diperbaiki.
