Stasiun Pengerjaan Ulang BGA Untuk Seluler

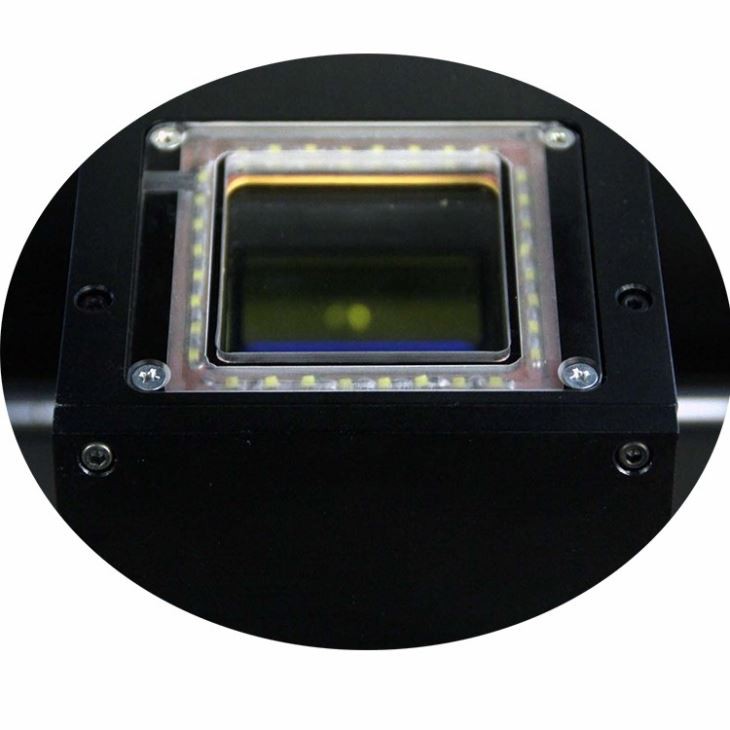

1. Sistem penyelarasan optik HD CCD untuk penentuan posisi
2. Fungsi keamanan unggul dengan perlindungan darurat
3. Kepala pemanas atas dan kepala pemasangan 2 in 1 desain
4. Aliran udara atas dapat disesuaikan untuk memenuhi permintaan chip apa pun
Deskripsi

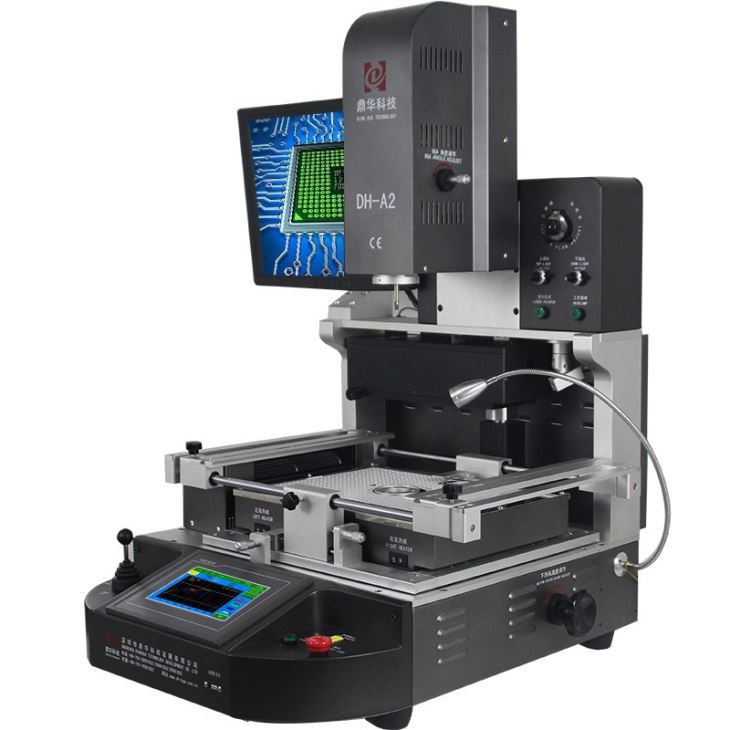

Stasiun pengerjaan ulang DH-A2 BGA untuk seluler
Stasiun pengerjaan ulang BGA untuk perbaikan ponsel dirancang untuk memperbaiki PCB di ponsel. Stasiun ini digunakan untuk menggantikan komponen seperti sirkuit terpadu, CPU, pengolah grafis, dan komponen elektronik lainnya pada papan PCB. Ini juga dapat digunakan untuk melepas atau mengganti komponen yang rusak. Fitur-fiturnya termasuk suhu dan tekanan udara yang dapat disesuaikan, pengumpan solder otomatis, dan bingkai penempatan presisi tinggi.
Parameter stasiun pengerjaan ulang DH-A2 BGA untuk seluler
| Spesifikasi | ||
| 1 | Kekuatan total | 5400W |
| 2 | 3 pemanas independen | Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w |
| 3 | Voltase | 110~240V +/-10% 50/60Hz |
| 4 | Bagian listrik | Layar sentuh 7 ''+ modul kontrol suhu cerdas presisi tinggi + driver motor stepper + PLC + layar LCD + sistem CCD optik resolusi tinggi + pemosisian laser |
| 5 | Kontrol suhu | K-Sensor loop tertutup + kompensasi suhu otomatis PID + modul suhu, akurasi suhu dalam ±2 derajat. |
| 6 | Penempatan PCB | Alur V + perlengkapan universal + rak PCB yang dapat dipindahkan |
| 7 | Ukuran PCB yang berlaku | Maks 370x410mm Min 22x22mm |
| 8 | Ukuran BGA yang berlaku | 1 * 1mm% 7e80x80mm |
| 9 | Ukuran | 600x700x850mm (L*L*T) |
| 10 | Berat bersih | 70kg |
Untuk tampilan berbeda ke stasiun pengerjaan ulang BGA
Detail ilustrasi untuk stasiun pengerjaan ulang BGA
Fitur Lanjutan
① Aliran udara panas atas dapat disesuaikan, untuk memenuhi permintaan chip apa pun.
② Pematrian, pemasangan dan penyolderan secara otomatis.
③ Pemosisian laser bawaan, membantu pemosisian cepat untuk PCBa.
④ Sistem pemanas inframerah dengan tiga pemanas independen.
⑤ Memasang kepala dengan perangkat pengujian tekanan bawaan, untuk melindungi PCB agar tidak hancur.
⑥ vakum bawaan di kepala pemasangan mengambil chip BGA secara otomatis setelah pematrian selesai.
1. Mesin: 1 set
2. Semua dikemas dalam kotak kayu yang stabil dan kuat, cocok untuk impor dan ekspor.
3. Nosel atas: 3 buah (31*31mm,38*38mm,41*41mm)
Nosel bawah: 2 buah (34*34mm,55*55mm)
4. Balok: 2 buah
5. Kenop plum: 6 pcs
6. Perlengkapan universal: 6 buah
7. Sekrup pendukung: 5 buah
8. Pena kuas: 1 buah
9. Cangkir vakum: 3 buah
10. Jarum vakum: 1 buah
11. Pinset: 1 buah
12. Kawat sensor suhu: 1 buah
13. Buku Instruksi Profesional: 1 pcs
14. CD Pengajaran : 1 buah
Beberapa Pertanyaan Umum tentang Cara Menyetel Suhu untuk Stasiun Pengerjaan Ulang BGA untuk Perangkat Seluler:
1, Fluks dan Kontaminasi Kelebihan:Terdapat terlalu banyak fluks pada permukaan BGA, dan jaring baja, bola solder, dan meja penempatan bola tidak bersih atau kering.
2, Kondisi Penyimpanan:Pasta solder dan bola solder tidak disimpan di lemari es pada suhu 10 derajat. PCB dan BGA mungkin lembab dan belum dipanggang.
3, Kartu Dukungan PCB:Saat menyolder BGA, jika kartu pendukung PCB terlalu kencang, tidak ada ruang untuk ekspansi termal, yang dapat menyebabkan deformasi dan kerusakan pada papan.
4, Perbedaan Antara Solder Bertimbal dan Bebas Timah:Solder bertimbal meleleh pada suhu 183 derajat, sedangkan solder bebas timah meleleh pada suhu 217 derajat. Solder bertimbal memiliki fluiditas yang lebih baik, sedangkan solder bebas timbal kurang cair tetapi ramah lingkungan.
5, Membersihkan Pelat Pemanas Inframerah:Pelat pemanas inframerah gelap di bagian bawah tidak boleh dibersihkan dengan zat cair. Gunakan kain kering dan pinset untuk membersihkan.
6, Menyesuaikan Kurva Suhu:Jika suhu terukur tidak mencapai 150 derajat setelah tahap kedua (tahap pemanasan) berakhir, suhu target pada kurva suhu tahap kedua dapat ditingkatkan, atau waktu suhu konstan dapat diperpanjang. Umumnya, pengukuran suhu harus mencapai 150 derajat setelah menyelesaikan putaran kurva kedua.
7, Toleransi Suhu Maksimum:Suhu maksimum yang dapat ditahan oleh permukaan BGA adalah kurang dari 250 derajat untuk solder bertimbal (standarnya adalah 260 derajat) dan kurang dari 260 derajat untuk solder bebas timah (standarnya adalah 280 derajat). Lihat spesifikasi BGA pelanggan untuk informasi yang tepat.
8, Penyesuaian Waktu Reflow:Jika waktu reflow terlalu singkat, tingkatkan waktu suhu konstan bagian reflow secukupnya dan perpanjang waktu sesuai kebutuhan.
Meskipun pengaturan kurva suhu untuk stasiun pengerjaan ulang BGA bisa jadi rumit, hal ini hanya perlu diuji satu kali. Setelah menyimpan kurva suhu, dapat digunakan kembali beberapa kali. Kesabaran dan perhatian yang cermat selama proses pengaturan sangat penting untuk memastikan stasiun pengerjaan ulang BGA dikonfigurasi dengan benar, sehingga memastikan hasil pengerjaan ulang yang tinggi.
