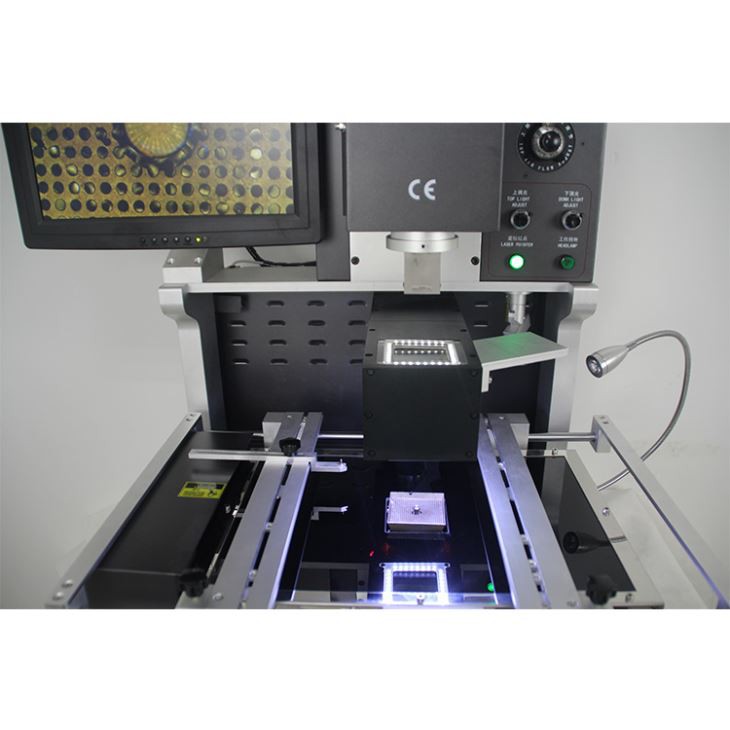

Stasiun Pengerjaan Ulang BGA Kamera CCD
Pengerjaan ulang yang aman dan presisi untuk chip SMD, BGA, dan LED. Stasiun pengerjaan ulang DH-A2 menggabungkan presisi, keandalan, dan keterjangkauan dalam solusi lengkap untuk semua kebutuhan pengerjaan ulang Anda, dari PCBA yang kompleks dan padat hingga strip LED sederhana . Namun tetap mudah dipelajari dan digunakan, memungkinkan teknisi dengan cepat dan percaya diri menguasai penyelarasan presisi, penempatan yang halus, dan kontrol pemanasan yang tepat.
Deskripsi
Stasiun Pengerjaan Ulang BGA Kamera CCD
1.Aplikasi Stasiun Pengerjaan Ulang BGA Kamera CCD
Motherboard komputer, ponsel pintar, laptop, papan logika MacBook, kamera digital, AC, TV, dan lainnya
peralatan elektronik dari industri medis, industri komunikasi, industri otomotif, dll.
Cocok untuk berbagai jenis chip: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED chip.
2. Fitur Produk Stasiun Pengerjaan Ulang BGA Kamera CCD
•Satu-satunya stasiun pengerjaan ulang SMT dalam kisaran harganya yang mencakup visi definisi tinggi (HD) sejati yang setara dengan industri
sistem pengerjaan ulang yang paling canggih, RW1210 memberikan gambar superimposed sebening kristal dari lead komponen
dan bantalan solder PCB, bahkan pada zoom 230X.
Ini berkat kombinasi 1,3 juta piksel, kamera CCD split-vision dan kecerahan tinggi, secara mandiri
pencahayaan terkontrol untuk komponen dan PCB. Terlepas dari pitch atau ukuran komponen, teknik pengerjaan ulang Anda
ician tidak akan kesulitan melihat ketika mereka telah mencapai keselarasan sempurna pada layar 15" sistem.
•Stasiun pengerjaan ulang DH-A2E memiliki dua pemanas udara panas, satu atas dan satu bawah, untuk pematrian yang dapat dikontrol sepenuhnya dan
resoldering yang memberikan hasil yang solid tanpa menggeser komponen terkecil sekalipun. Untuk pemanasan awal, bagian bawah panas
pemanas udara dikelilingi oleh underheater "Rapid IR" 2700W. Preheater IR 350 mm x 250 mm (13,75" x 10") ini dengan lembut
menaikkan suhu substrat PC atau LED untuk mencegah kelengkungan dan mengurangi tekanan pada
komponen dan sambungan solder yang berdekatan dengan lokasi pengerjaan ulang. Pemanas inframerah sepenuhnya tertutup dalam pelindung kaca
kompartemen yang dengan cepat menghilangkan panas dan mencegah serpihan jatuh ke dalam elemen, memastikan keselamatan operator,
mengurangi perawatan, dan mudah
pembersihan.
•Kontrol suhu yang tepat dapat dipastikan dengan 3 area pemanasan independen. Mesin dapat mengatur dan menyimpan 1 juta
dari profil suhu.
• Build-in vakum di kepala pemasangan mengambil chip BGA secara otomatis setelah pematrian selesai.
3.Spesifikasi Stasiun Pengerjaan Ulang BGA Kamera CCD

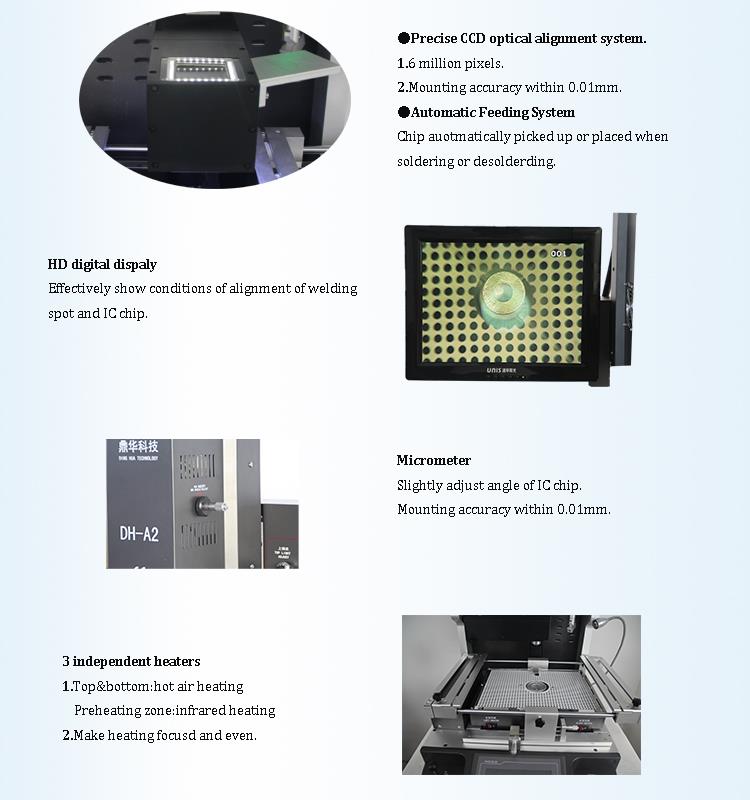

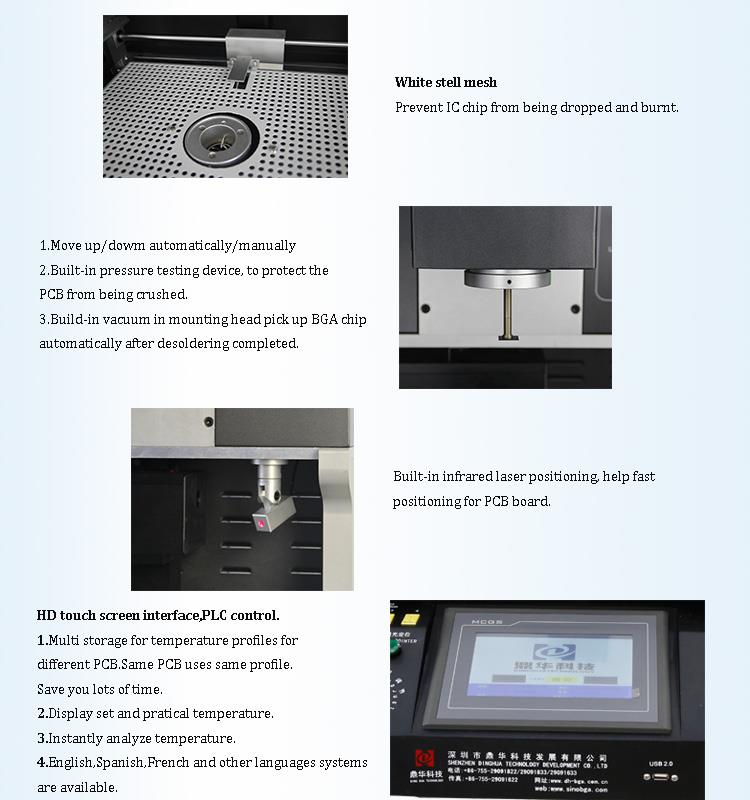

4.Detail Stasiun Pengerjaan Ulang BGA Kamera CCD

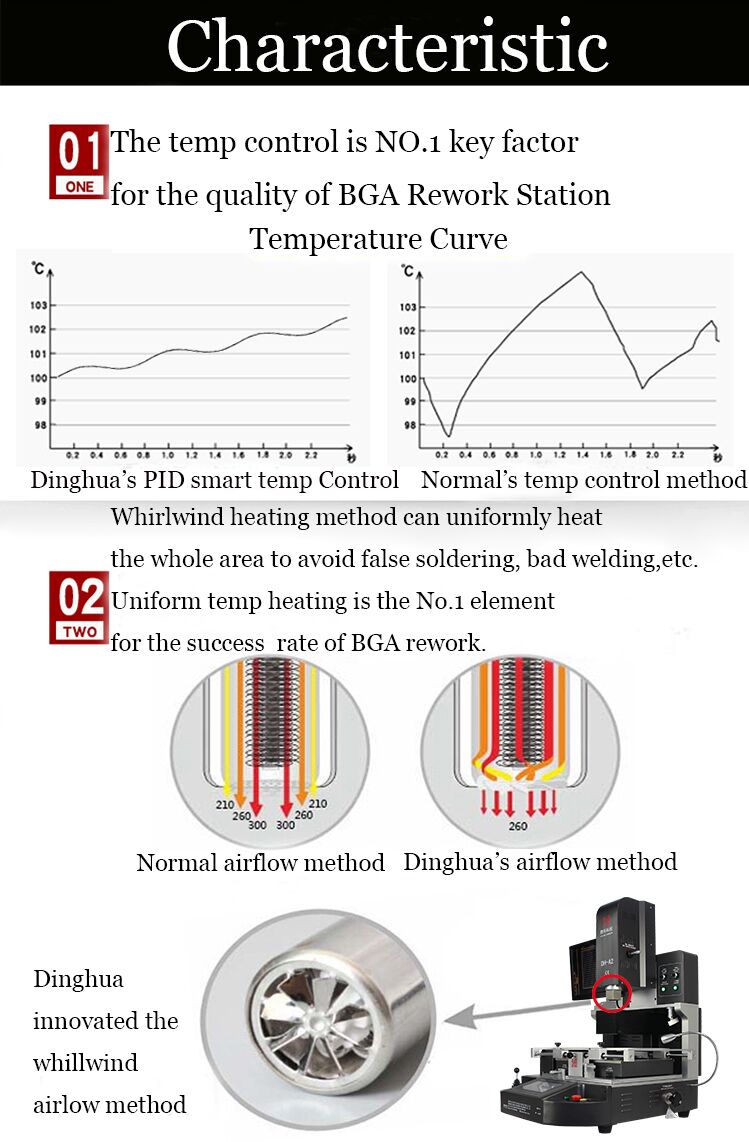

5.Mengapa Memilih Stasiun Pengerjaan Ulang BGA Kamera CCD Kami?
6. Sertifikat Stasiun Pengerjaan Ulang BGA Kamera CCD
7. Pengepakan & Pengiriman Stasiun Pengerjaan Ulang BGA Kamera CCD
8.FAQ
Apa penggunaan dan keterampilan stasiun pengerjaan ulang BGA?
Pematrian.
Persiapan pengerjaan ulang: Tentukan nosel yang akan digunakan untuk chip BGA yang akan diperbaiki. Temperatur perbaikan adalah
ditentukan sesuai dengan solder timbal dan bebas timah yang digunakan oleh pelanggan, karena titik leleh solder timah
bola umumnya 183 derajat C, dan titik leleh bola solder bebas timah umumnya sekitar 217 derajat C. Perbaiki papan PCB pada
Platform pengerjaan ulang BGA, dan titik merah laser diposisikan di tengah chip BGA. Goyangkan kepala penempatan untuk menentukan
ketinggian penempatan.
2. Setel suhu pematrian dan simpan untuk pengerjaan ulang nanti, Anda dapat memanggilnya langsung. Secara umum, suhu desold-
ering dan penyolderan dapat diatur ke grup yang sama.
3. Beralih ke mode penghapusan pada antarmuka layar sentuh, klik tombol perbaikan, kepala pemanas akan memanas secara otomatis
menurunkan chip BGA.
4. Lima detik sebelum suhu berakhir, mesin akan membunyikan alarm dan mengirimkan setetes suara. Setelah suhu
kurva selesai, nozzle akan secara otomatis mengambil chip BGA, dan kemudian kepala akan menyedot BGA ke posisi awal.
Operator dapat menghubungkan chip BGA dengan kotak material. Pematrian selesai.
Penempatan solder.
Setelah timah selesai di pad, gunakan chip BGA baru atau chip BGA yang telah ditanamkan. Amankan papan PCB.
Tempatkan BGA yang akan disolder kira-kira pada lokasi pad.
2. Beralih ke mode penempatan, klik tombol mulai, kepala penempatan akan bergerak ke bawah, dan nosel secara otomatis mengambil
menaikkan chip BGA ke posisi awal.
3. Buka lensa penyelarasan optik, sesuaikan mikrometer, sumbu X sumbu Y untuk menyesuaikan bagian depan dan belakang papan PCB, dan
Sudut R untuk menyesuaikan sudut BGA. Bola solder pada BGA (biru) dan sambungan solder pada bantalan (kuning) dapat ditampilkan-
ed dalam warna yang berbeda pada layar. Setelah menyesuaikan dengan bola solder dan sambungan solder sepenuhnya, klik tombol "Alignment Complete"
tombol pada layar sentuh. Kepala penempatan akan secara otomatis jatuh, letakkan BGA di pad, matikan vakum secara otomatis,
maka mulut otomatis akan naik 2~3mm, lalu panaskan. Saat kurva suhu selesai, kepala pemanas akan otomatis
naik ke posisi awal. Itu
pengelasan selesai.
