Perbaikan Stasiun Pengerjaan Ulang BGA Udara Panas

1. sistem pemanas inframerah 2. kipas aliran gagak yang kuat 3. sistem petunjuk suara 4. pemosisian laser

Kirim permintaan

Deskripsi

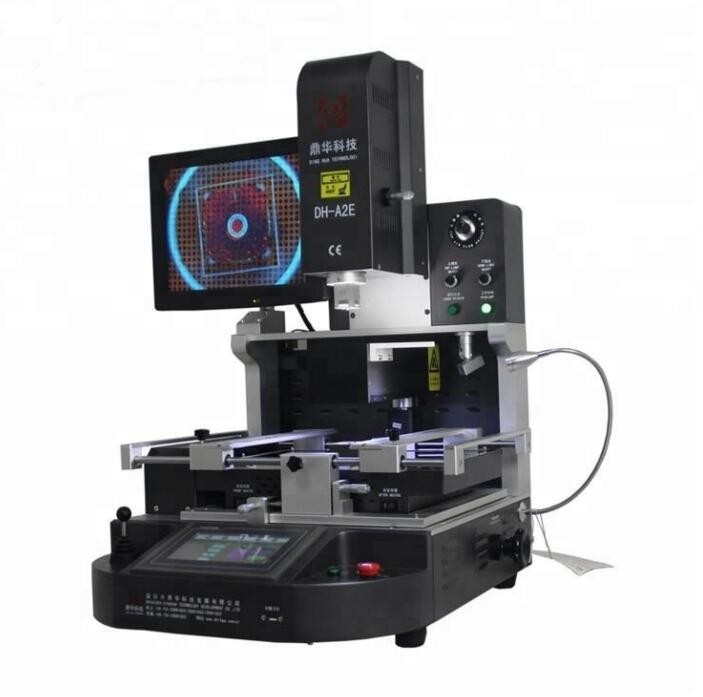

Kit alat perbaikan Cpu Macbook DH-A2E

Stasiun pengerjaan ulang BGA udara panas adalah peralatan yang digunakan untuk memperbaiki komponen susunan kotak bola (BGA) pada cetakan

papan sirkuit (PCB). Stasiun ini terdiri dari elemen pemanas yang menggunakan udara panas untuk melelehkan solder yang ada pada

Komponen BGA, sehingga lebih mudah dilepas dari PCB. Stasiun pengerjaan ulang BGA udara panas juga dapat digunakan sebagai tempatnya

komponen BGA baru ke PCB dengan mengalirkan kembali solder menggunakan elemen pemanas.

A2E Assemble

Spesifikasi:

1	Kekuatan total	5200w
2	3 pemanas independen	Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w
3	Voltase	AC220V±10% 50/60Hz
4	Bagian listrik	Layar sentuh 7 ''+ modul kontrol suhu cerdas presisi tinggi + driver motor stepper + PLC + Layar LCD + sistem CCD optik resolusi tinggi + pemosisian laser
5	Kontrol suhu	K-Sensor loop tertutup + kompensasi suhu otomatis PID + modul suhu, akurasi suhu dalam ±2 derajat.
6	Penempatan PCB	Alur V + perlengkapan universal + rak PCB yang dapat dipindahkan
7	Ukuran PCB yang berlaku	Maks 370x410mm Min 22x22mm
8	Ukuran BGA yang berlaku	2x2mm~80x80mm
9	Ukuran	600x700x850mm (LLT)
10	Berat bersih	70kg

Aplikasi:

Proses perbaikan komponen BGA menggunakan stasiun pengerjaan ulang BGA udara panas melibatkan beberapa langkah. Pertama,

solder yang ada pada komponen BGA dicairkan menggunakan udara panas sehingga komponen dapat dilepas

PCBnya. Area di sekitar komponen BGA kemudian dibersihkan untuk menghilangkan sisa solder atau kotoran.

Setelah area tersebut bersih, komponen BGA baru ditempatkan pada PCB, dan solder dialirkan kembali menggunakan udara panas.

Stasiun pengerjaan ulang BGA. Suhu dan aliran udara elemen pemanas disesuaikan dengan cermat untuk memastikan bahwa

solder meleleh merata dan komponen BGA menempel kuat pada PCB.

A2E 内部发热系统

Sistem Robot Penyolderan Otomatis Penuh DH-A2E

DH-A2E dikendalikan melalui layar sentuh yang ramah pengguna. Panel instrumennya dirancang secara ergonomis

kontrol joystick untuk zoom kamera dan, saat sistem dalam mode manual, kontrol vertikal pemanas atas

dan kepala penempatan.

Penyesuaian tombol kontrol komponen dan pencahayaan PCB serta aliran udara dari pemanas atas, kontrol yang tepat

yang dapat mencegah pergeseran chip kecil selama reflow.

Panel stasiun pengerjaan ulang juga mencakup input termokopel tipe K internal dan port USB untuk mengekspor solder

profil suhu ke flash drive.

Product imga2

Secara keseluruhan, stasiun pengerjaan ulang BGA udara panas adalah alat yang berharga untuk memperbaiki perangkat elektronik yang kompleks dan dapat membantu memperluas

umur peralatan yang mahal dengan membiarkan komponen yang rusak diganti alih-alih membuang seluruh perangkat. automatic rework station 4
