Stasiun Reballing BGA Penyelarasan Optik

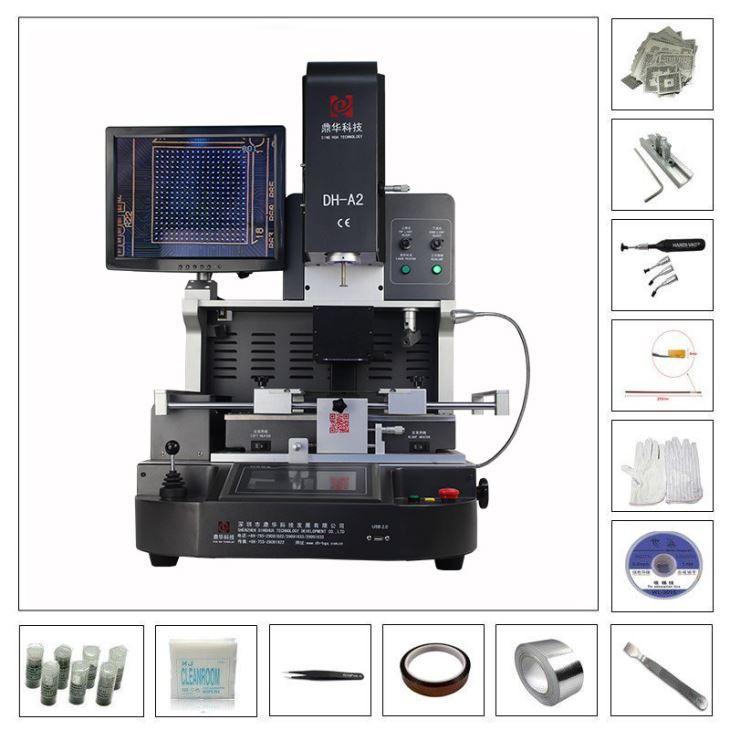

1. Stasiun Reballing BGA Penyelarasan Optik Otomatis Dinghua DH-A2
2. Langsung dari pabrik
3. Produsen stasiun pengerjaan ulang BGA otomatis terbesar di Cina
Deskripsi
Stasiun Reballing BGA Penyelarasan Optik adalah peralatan khusus yang digunakan untuk memperbaiki atau memperbarui
Chip Ball Grid Array (BGA) pada papan sirkuit elektronik. Chip BGA adalah komponen kecil
disolder ke papan sirkuit, dan sering kali gagal karena berbagai alasan seperti panas, tekanan fisik, dan
faktor eksternal, jika tidak memiliki peralatan profesional.
Stasiun Reballing BGA Penyelarasan Optik memungkinkan penyelarasan chip BGA secara presisi selama reballing.
Reballing melibatkan pelepasan chip BGA yang rusak dari papan, membersihkan bantalan solder, dan kemudian menyolder
chip BGA baru ke bantalan yang sudah dibersihkan. Proses reballing sangat penting karena memerlukan ketelitian yang ekstrim untuk melakukannya
memastikan bahwa chip baru disejajarkan dengan benar di papan.
1. Aplikasi
Dapat memperbaiki motherboard komputer, ponsel pintar, laptop, papan logika MacBook, kamera digital, AC, TV, dan
peralatan elektronik lainnya dari industri medis, industri komunikasi, industri otomotif, dll.
Menyolder, reball, dan menyolder berbagai jenis chip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, chip LED.
3. Spesifikasi
Stasiun Reballing BGA Penyelarasan Optik menggunakan kamera resolusi tinggi untuk menangkap gambar bantalan BGA
dan chip baru. Sistem kemudian menganalisis gambar tersebut dan menggunakan algoritma canggih untuk menyelaraskan keduanya
komponen dengan tepat. Teknisi dapat melihat pratinjau perataan secara real-time di layar dan melakukan penyesuaian
sesuai kebutuhan.
| Kekuatan | 5300w |
| Pemanas atas | Udara panas 1200w |
| Pemanas bawah | Udara panas 1200W. Inframerah 2700w |
| Catu daya | AC220V±10% 50/60Hz |
| Dimensi | P530*L670*T790 mm |
| Penentuan posisi | Dukungan PCB v-groove, dan dengan perlengkapan universal eksternal |
| Kontrol suhu | Termokopel tipe K, kontrol loop tertutup, pemanasan independen |
| Akurasi suhu | ±2 derajat |
| ukuran PCB | Maks 450*490mm, Minimal 22*22mm |
| Penyempurnaan meja kerja | ±15mm maju/mundur, ±15mm kanan/kiri |
| chip BGA | 80*80-1*1 mm |
| Jarak chip minimum | {}.15mm |
| Sensor Suhu | 1 (opsional) |
| Berat bersih | 70kg |
4. Detail
Stasiun Reballing BGA Penyelarasan Optik meningkatkan efisiensi dan kualitas proses reballing. Ini menghemat waktu
dan mengurangi kemungkinan kesalahan selama penyelarasan. Hasilnya adalah pekerjaan perbaikan atau pemugaran yang dapat diandalkan dan memulihkan
fungsionalitas perangkat elektronik.
5. Mengapa Memilih Stasiun Reballing BGA Penyelarasan Optik Kami?
6. Sertifikat
Untuk menawarkan produk berkualitas, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama lulus UL,
Sertifikat E-MARK, CCC, FCC, dan CE ROHS. Sedangkan untuk meningkatkan dan menyempurnakan sistem mutu, Dinghua telah lulus
Sertifikasi audit di tempat ISO, GMP, FCCA, dan C-TPAT.
7. Pengepakan & Pengiriman
10. Panduan pengoperasian
