Mesin Perbaikan Otomatis Motherboard

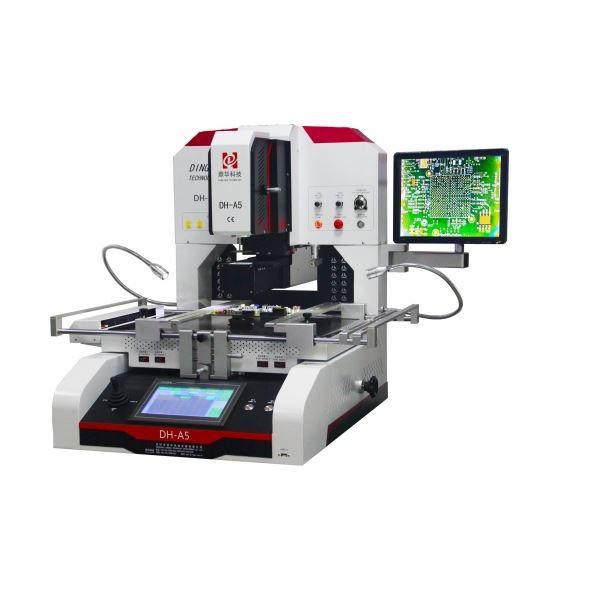

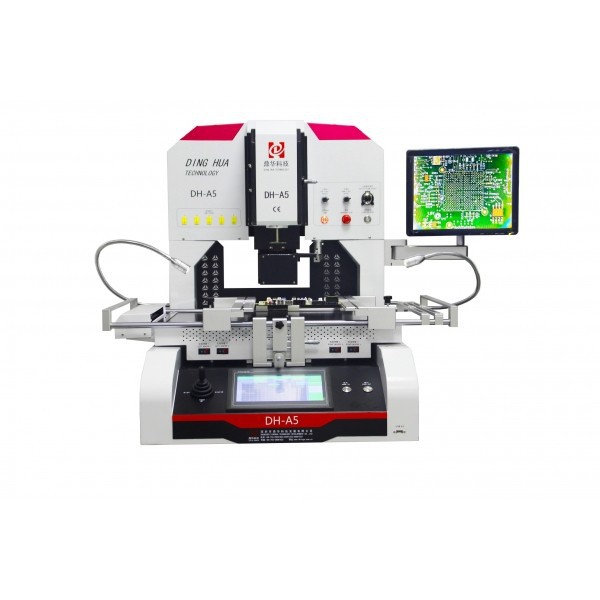

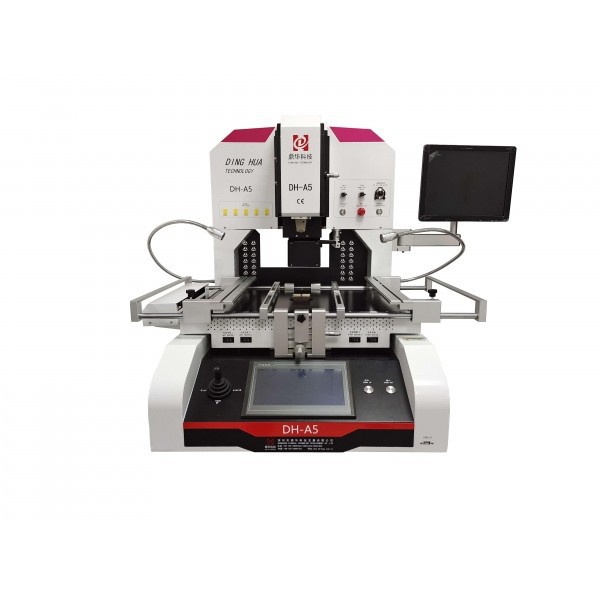

Stasiun pengerjaan ulang BGA penyelarasan optik DH-A5 yang sepenuhnya otomatis di Dinghua menggunakan sistem kontrol gerakan servo, yang memungkinkan kontrol otomatis pada tiga mode: penyolderan, penempatan, dan pelepasan. Ini stabil, andal, aman, dan sangat efisien, sehingga benar-benar membebaskan tenaga kerja.
Deskripsi
Parameter Produk
|
Kekuatan Total |
6800W |
|
Pemanas atas |
1200W |
|
Pemanas bawah |
Zona suhu kedua adalah 1200W, dan zona suhu ketiga adalah 2700W. |
|
kekuatan |
AC220V±10％ 50/60Hz |
|
Ukuran |
P650×L700×T850 mm |
|
Penentuan posisi |
Slot berbentuk V-, braket PCB dapat disetel ke arah X atau Y dan dilengkapi dengan penjepit universal. |
|
Kontrol suhu |
Termokopel tipe K-(Sensor K) Kontrol loop tertutup |
|
Akurasi suhu |
±1 derajat |
|
ukuran PCB |
Maks 500×450 mm Min 10×10 mm |
|
Penyempurnaan meja kerja- |
±15mm depan dan belakang, ±15mm kiri dan kanan |
|
Pembesaran kamera |
10x-100x kali |
|
chip BGA |
2X2-80X80mm |
|
Jarak chip minimum |
0,1 mm |
|
Sensor Suhu Eksternal |
5个, Dapat diskalakan (opsional) |
|
Akurasi Penempatan |
±0,01MM |
|
Berat bersih |
92kg |
| Fitur Utama | sistem penyelarasan optik bga, stasiun pengerjaan ulang bga otomatis, stasiun pengerjaan ulang bga inframerah |
Deskripsi Produk
1. Sistem Pengendalian Terintegrasi
Sistem penyelarasan optik bga ini tertanam pada komputer industri dengan layar sentuh HD HMI dan kontrol PLC mendukung tampilan kurva suhu waktu nyata, analisis, koreksi, dan pemantauan multikurva. Pengaktifan dan pengeditan kurva yang dilindungi kata sandi memastikan keamanan operasional.
2. Kontrol Suhu Presisi
Kontrol PID loop tertutup termokopel tipe K berakurasi tinggi dengan kompensasi otomatis menjaga suhu dalam ±2 derajat. Antarmuka kalibrasi eksternal memungkinkan verifikasi dan penyesuaian kurva yang tepat.
3. Gerakan & Pemosisian Otomatis
Sumbu XYZ yang digerakkan oleh servo dengan alur V dan posisi geser linier memungkinkan penanganan PCB yang cepat dan dapat disesuaikan untuk beragam tata letak dan ukuran.
4. Perlengkapan Fleksibel
Penjepit universal yang dapat digerakkan melindungi tepi PCB dari kerusakan dan deformasi, kompatibel dengan beberapa dimensi paket BGA.
5. Nozel yang Dapat Dipertukarkan
Nozel paduan titanium yang dapat diputar 360 derajat dalam berbagai ukuran memungkinkan pemasangan dan penggantian dengan cepat.
6. Pemanasan Multi-Zona
Tiga zona pemanasan yang dikontrol secara independen (atas/bawah) dengan pengaturan suhu, waktu, kemiringan, pendinginan, dan vakum yang dapat disesuaikan melalui HMI.
7. Profil yang Dapat Diprogram
Kurva suhu hingga 8 segmen per zona, dengan penyimpanan ekstensif dan pengeditan, analisis, dan penarikan berbasis layar sentuh untuk berbagai jenis BGA.
8. Sistem Penyelarasan Visual
Penyelarasan video digital presisi tinggi dengan pergerakan lensa yang dikontrol joystick memastikan inspeksi tampilan penuh pada sudut dan tengah BGA, menghilangkan titik buta.
9. Pendinginan Cepat
Kipas aliran silang berdaya tinggi dengan cepat mendinginkan PCB setelah penyolderan untuk mencegah lengkungan.
10. Peringatan Suara
Peringatan awal yang terdengar 5‑10 detik sebelum proses selesai menunjukkan kesiapan operator.
11. Perlindungan Pendinginan Otomatis
Sistem pendingin aktif setelah pemanasan berhenti dan mati pada suhu ruangan untuk mencegah perangkat menjadi terlalu panas dan menua.
12. Penanganan Sepenuhnya Otomatis
Sistem pick‑and‑place BGA terintegrasi memungkinkan pengoperasian handsfree yang cerdas untuk meningkatkan efisiensi.
13. Keamanan & Sertifikasi
Sesuai CE dengan perlindungan penghentian darurat dan mati otomatis untuk pencegahan kecelakaan.
Gambar Detil

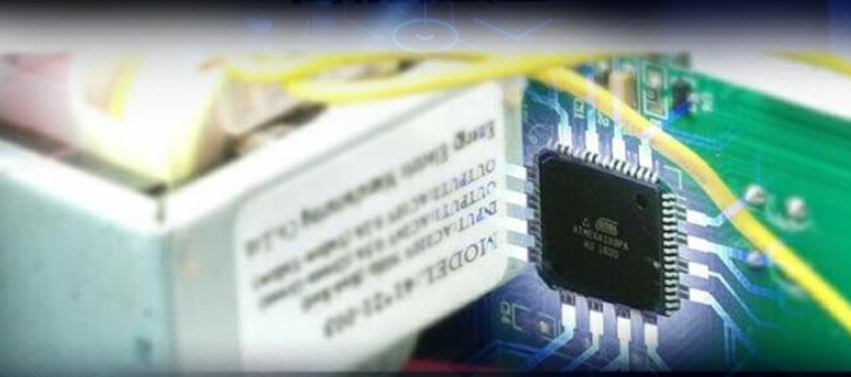

Stasiun pengerjaan ulang bga otomatis ini menggunakan program PID yang tepat, program ini melacak dan memantau dengan kecepatan 20 milidetik per siklus, memberikan masukan-waktu nyata untuk tampilan suhu yang lebih akurat, kesalahan yang lebih kecil, dan stabilitas yang lebih baik!

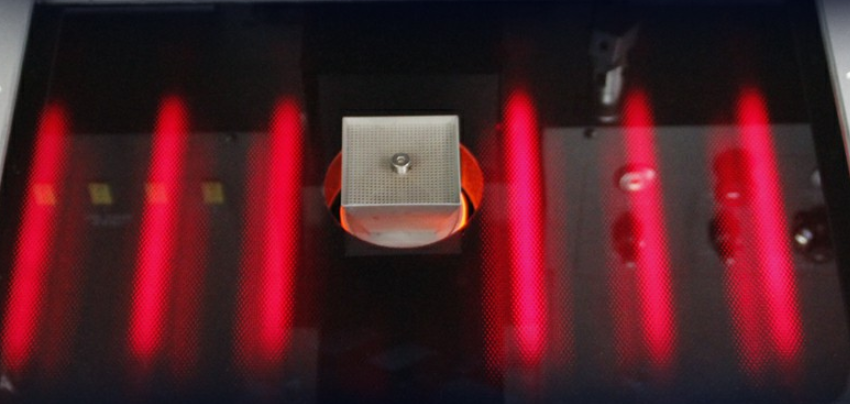

Zona pemanasan awal stasiun pengerjaan ulang bga inframerah menggunakan LED inframerah, yang memastikan pemanasan cepat, kontrol suhu stabil, ramah lingkungan, efisiensi energi, dan penampilan menarik, serta umur panjang.

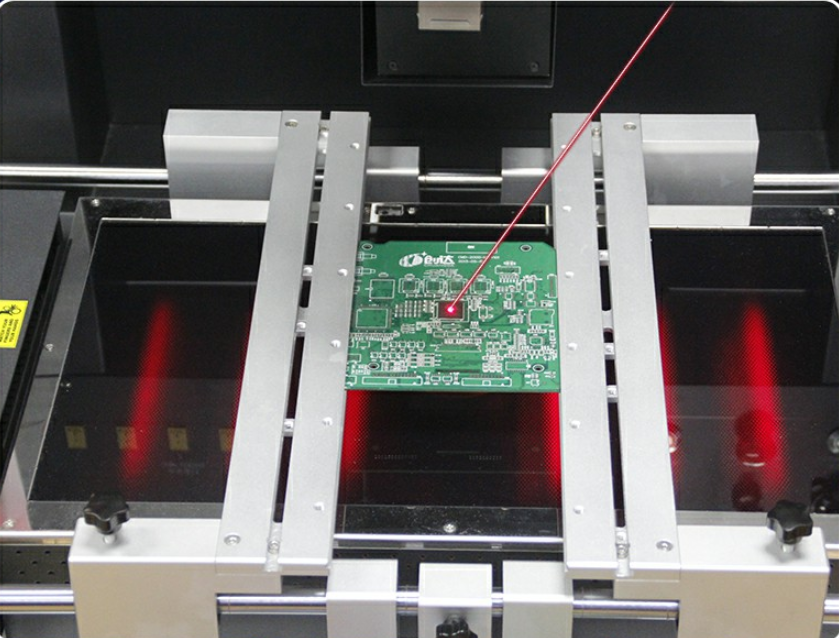

Dengan pemosisian laser, pemuatan PCB cepat dan akurat hanya dalam satu langkah.
Penempatan optik memastikan keselarasan pemasangan chip yang tepat.

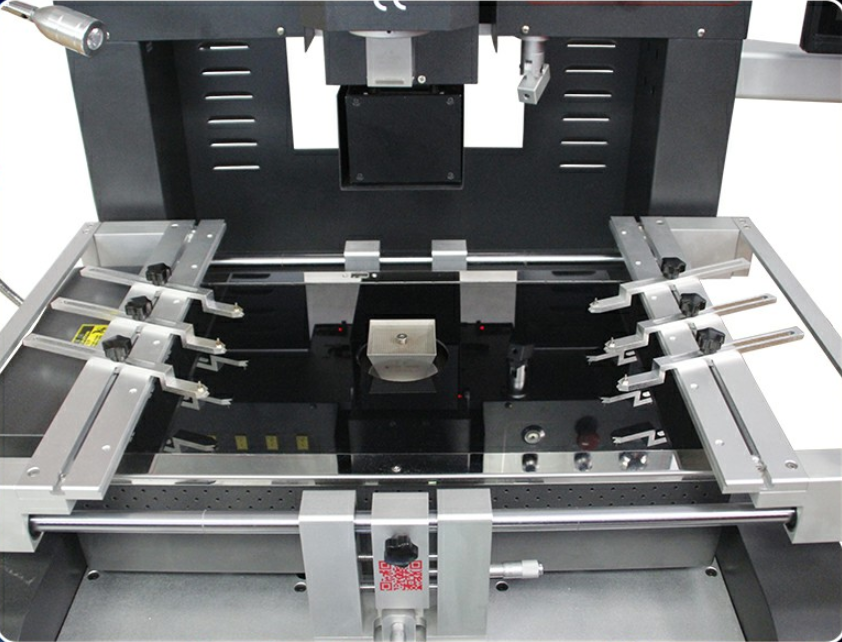

Sistem pemosisian yang dapat disesuaikan untuk memudahkan penempatan PCB dalam segala bentuk dan ukuran.
