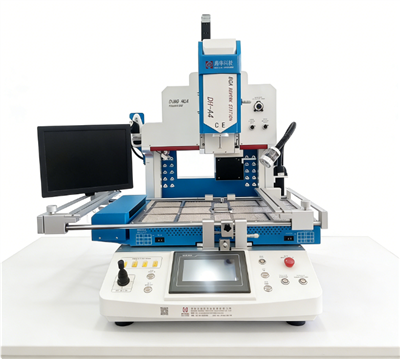

Mesin Perbaikan Laptop
Stasiun Pengerjaan Ulang BGA kami adalah stasiun penyolderan smd{0}}tercanggih-yang dirancang untuk akurasi, kemampuan pengulangan, dan kemudahan penggunaan. Teknologi ini menggabungkan penglihatan optik, pemanasan multi-zona, dan penanganan otomatis untuk memenuhi tuntutan kebutuhan perbaikan PCB, terutama dalam perbaikan ponsel dan restorasi perangkat elektronik kompak.
Deskripsi
Ikhtisar Produk

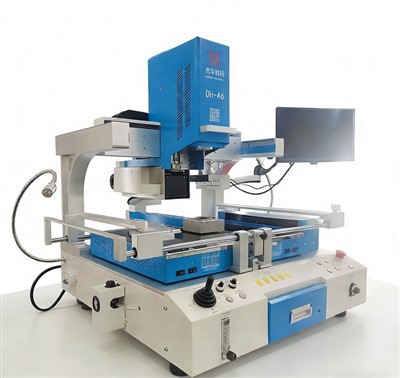

Stasiun Pengerjaan Ulang BGA Profesional – Solusi Utama untuk Perbaikan Ponsel Presisi
Stasiun pengerjaan ulang BGA yang canggih ini mengintegrasikan penyelarasan optik, pembongkaran/pengelasan otomatis, dan kontrol suhu cerdas untuk menghasilkan-presisi dan efisiensi terdepan di industri. Dirancang untuk perbaikan elektronik modern, ini secara signifikan menyederhanakan pengerjaan ulang chip BGA-dari komponen SMD terkecil hingga prosesor besar-menjadikannya sangat diperlukanalat perbaikan ponseluntuk bengkel profesional mana pun.
Dilengkapi dengan sistem penglihatan CCD{0}}definisi tinggi, penentuan posisi laser, dan akurasi penempatan ±0,01 mm, sistem ini sepenuhnya menghilangkan ketidaksejajaran. Pemanasan tiga zona-(udara panas atas + inframerah bawah) dengan kontrol termokopel tipe K-loop tertutup memastikan keakuratan suhu dalam ±2 derajat. Dengan pengoperasian layar sentuh, program yang dimuat sebelumnya, dan mode manual/otomatis, penggantian chip yang rumit pun menjadi cepat dan dapat diulang.
Baik Anda memperbaiki ponsel cerdas, tablet, atau PCBA lainnya, stasiun ini menawarkan kompatibilitas serbaguna (PCB hingga 550×530mm, chip dari 2x2mm hingga 80x80mm) dan mencakup fitur praktis seperti perlindungan wire mesh halus, port suhu eksternal, ekspor data USB, dan perlindungan keselamatan bersertifikasi CE-.
Ideal untukperbaikan ponselspesialis dan produsen elektronik, hal ini meningkatkan produktivitas, mengurangi kesalahan manusia, dan memastikan hasil yang andal dan profesional setiap saat.
Fitur Utama
1. Sistem Penyelarasan Optik
Kamera CCD-definisi tinggi yang dapat disesuaikan dengan pembesaran 10x–100x, pemisahan-warna ganda,-fokus otomatis, dan penyesuaian kecerahan. Memungkinkan-pengamatan tampilan penuh untuk mencegah "sudut mati" dan memastikan penempatan chip yang sempurna.
2. Operasi Sepenuhnya Otomatis
Secara otomatis membongkar, menyolder, dan mengumpulkan kembali chip. PLC-dikendalikan dengan penggerak motor langkah dan rel geser linier untuk pergerakan X/Y/Z yang presisi. Membebaskan teknisi dari pengulangan manual.
3. Aliran Udara yang Dapat Disesuaikan
Aliran udara yang lembut dapat disesuaikan menurut ukuran komponen, mencegah bagian-bagian kecil tertiup angin selama pengerjaan ulang.
4.Pemosisian Laser & Dudukan PCB Alur V-
Laser dengan cepat menunjukkan lokasi papan; perlengkapan alur V-universal menampung PCB mulai dari 10×10 mm hingga 550×530 mm, dengan penyetelan ±15 mm-dalam arah X/Y.
5.Tiga Zona Pemanasan dengan Kontrol Independen
Pemanas atas: udara panas 1200W.
Pemanas bawah: Zona 2 – 1200W, Zona 3 – inframerah 4200W.
Setiap zona dikontrol secara independen melalui penalaan-otomatis PID dan sistem loop tertutup-termokopel tipe K.
6. Keamanan & Perlindungan
Jaring baja halus pada pemanas awal mencegah bagian-bagian kecil jatuh; perlindungan berhenti darurat dan mati-otomatis; bersertifikat CE.
7.-Antarmuka Layar Sentuh yang Ramah Pengguna
PC industri bawaan yang menjalankan Windows, mendukung tampilan-waktu nyata multi-kurva, penyimpanan program, analisis kurva, dan perlindungan sandi. Tidak diperlukan pelatihan khusus.
8. Mode Operasi Ganda
Mode manual dan otomatis untuk debugging fleksibel atau pemrosesan batch.
9. Port Suhu Eksternal & Ekspor USB
1–5 port sensor eksternal opsional untuk verifikasi profil yang akurat; Antarmuka USB untuk pembaruan perangkat lunak dan transfer data ke PC.
Parameter Produk
| Model | Stasiun Pengerjaan Ulang BGA Penyelarasan Optik Otomatis |
| Kekuatan Total | 6800W |
| Catu Daya | AC220V±10%, 50/60Hz |
| Ukuran PCB | Maks 550×530 mm, Minimal 10×10 mm |
| Kompatibilitas Chip | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Akurasi Penempatan | ±0,01 mm |
| Akurasi Kontrol Suhu | ±2 derajat |
| Pitch Chip Minimum | 0,15 mm |
| Pembesaran Kamera | 10x - 100x |
| Sistem Pengendalian | PC Industri Tertanam + Layar Sentuh HD |
| Metode Pemanasan | Udara Panas Atas + Inframerah Bawah + Pemanasan Awal Bawah |
| Dimensi (PxLxT) | 1022mm × 670mm × 850mm |
| Berat Bersih | Sekitar. 97kg |
Detail Desain Tingkat Lanjut
Kepala pemanas dan penempatan terintegrasi dengan transmisi sekrup utama.
Kontrol perendaman + 8-segmen pemanasan/pendinginan 8 segmen.
Pompa vakum bawaan-dengan nosel hisap yang dapat diputar 60 derajat (tidak memerlukan pasokan udara eksternal).
Peringatan suara 5–10 detik sebelum siklus selesai; kipas pendingin opsional untuk mencegah lengkungan PCB.
Nozel paduan tersedia dalam berbagai ukuran, dapat diputar 360 derajat dan mudah diganti.
Port suhu eksternal memungkinkan pembuatan profil dan kalibrasi{0}waktu nyata.
Mengapa Memilih Stasiun Pengerjaan Ulang Kami?
Mesin ini bukan sekedar astasiun solder smd-ini adalah solusi pengerjaan ulang yang presisi dan lengkap. Ini meningkatkan tingkat keberhasilan-lintasan pertama, mengurangi kerusakan papan, dan mempercepat alur kerja perbaikan, menjadikannya yang idealalat perbaikan ponseluntuk pusat layanan, produsen, dan laboratorium R&D. Dengan konstruksi yang kuat, kontrol yang presisi, dan fungsi otomatis, pengerjaan ulang BGA yang rumit menjadi proses yang sederhana dan dapat diulang.
