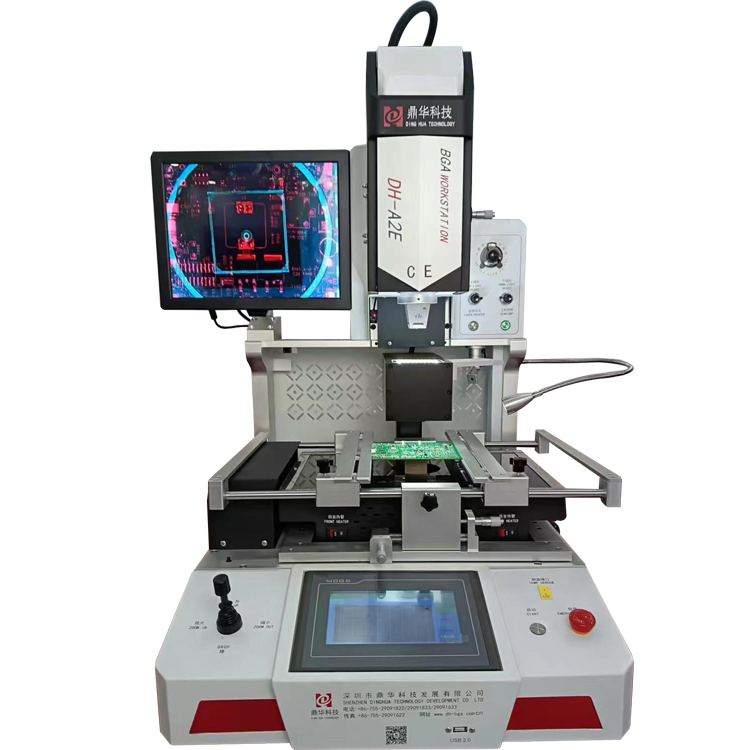

Stasiun Pengerjaan Ulang BGA Dengan Penyelarasan Optik
Dinghua DH-A2E adalah stasiun pengerjaan ulang BGA dengan penyelarasan optik yang digunakan dalam perbaikan PCB berpresisi tinggi. Stasiun ini memiliki tiga zona suhu independen, kamera CCD penyelarasan optik, pengisap vakum, layar sentuh HD,-tampilan profil suhu waktu nyata, dan lain-lain. Stasiun ini memberi para insinyur penyelarasan yang tepat, pemanasan yang stabil, kontrol suhu yang dapat diprogram, dan-antarmuka yang ramah pengguna-sehingga memberikan tingkat keberhasilan yang tinggi dalam memperbaiki sirkuit terpadu yang kompleks, dan keamanan untuk PCB.
Deskripsi
Deskripsi Produk
Dinghua DH-A2E adalah stasiun pengerjaan ulang BGA dengan penyelarasan optik yang memberikan solusi andal bagi para profesional yang menangani komponen SMD dan BGA kompleks yang ditemukan di ponsel cerdas, laptop, modul komunikasi, dan berbagai papan kontrol industri.
Inti dari DH-A2E adalah sistem pemanas-udara panas canggih yang dipadukan dengan pemanas bawah inframerah. Desain tiga zona suhu independen ini menghasilkan distribusi suhu yang stabil dan seragam di seluruh papan untuk mengurangi tekanan termal dan mencegah deformasi PCB. Stasiun ini juga dapat mengontrol profil suhu secara akurat, stasiun memastikan reflow yang aman dan konsisten untuk komponen seperti BGA, QFN, SOP, CSP, dan perangkat-pitch halus lainnya.
DH-A2E dilengkapi sistem penyelarasan optik yang memungkinkan penempatan chip secara presisi sebelum menyolder. Kamera-resolusi tinggi dan platform pencitraan yang dapat disesuaikan memungkinkan operator menyelaraskan bola solder dan bantalan PCB secara akurat, mengurangi risiko ketidaksejajaran, dan kegagalan pengerjaan ulang.
Dirancang untuk teknisi berpengalaman dan pemula, stasiun ini mengintegrasikan antarmuka kontrol intuitif dengan manajemen suhu berbasis program-. Operator dapat menyimpan, mengedit, dan profil suhu. Operator juga dapat menggunakan perangkat pengangkat otomatis,-tampilan profil suhu real-time, dan tiga zona suhu independen untuk meningkatkan-keramahan pengguna dan keselamatan operator.
Spesifikasi Produk
|
Barang
|
Parameter
|
|
Catu Daya
|
AC220V±10% 50/60Hz
|
|
Kekuatan Total
|
4900w
|
|
Kekuatan Tertinggi
|
1200w
|
|
Kekuatan Bawah
|
1200w
|
|
Kekuatan Inframerah
|
2400w
|
|
Dimensi
|
77*81*102mm
|
|
Modus Operasi
|
Otomatis + Manual
|
|
Penyimpanan Profil Suhu
|
10.000 grup
|
|
Kontrol Suhu
|
Sensor K + Loop Tertutup
|
|
Akurasi Suhu
|
±1 derajat
|
|
Akurasi Posisi
|
±0,01mm
|
|
Ukuran PCB
|
Maks 400×450 mm Min 10×10 mm
|
|
Chip BGA
|
2*2-80*80mm
|
|
Sensor Suhu Eksternal
|
1 buah (opsional)
|
|
Berat bersih
|
70kg
|
|
Jenis mesin
|
Desktop
|
|
Jarak chip minimum
|
0,1 mm
|
|
Piksel kamera
|
6 juta
|
|
Memberi makan chip
|
secara otomatis mengambil atau menaruh
|
|
Penentuan Posisi PCBA
|
Pemosisian cerdas ke atas dan ke bawah, "dukungan 5 titik" bawah dengan PCBA pemasangan slot kartu tipe v-yang dapat disesuaikan secara bebas
Arah sumbu X-, dengan perlengkapan universal eksternal
|
|
posisi BGA
|
Slot kartu berbentuk v-pemosisian laser dan perlengkapan universal
|
|
Lensa CCD Optik
|
Secara otomatis keluar, kembali dan fokus
|
Detail Produk
Layar Sentuh HD
Mesin ini menawarkan tiga mode-penyolderan, pematrian, dan posisi. Operator dapat memilih mode yang paling sesuai untuk setiap tugas pengerjaan ulang. Ini memberikan pemantauan suhu-waktu nyata untuk pemanas atas, pemanas bawah, dan zona pemanasan inframerah, memastikan kontrol yang presisi di seluruh proses. Operator dapat menyimpan, mengedit, mereplikasi nilai suhu dari profil suhu. Fungsi penting seperti start, stop, dan pendinginan dapat dikontrol sepenuhnya untuk pengoperasian yang aman dan efisien. Mesin ini dilengkapi dengan sistem penyelarasan optik, namun juga mendukung penyelarasan manual. Memberikan keleluasaan kepada teknisi untuk mengatur posisi komponen.
Kamera CCD Penjajaran Optik
Kamera digital-definisi tinggi CCD, zoom optik otomatis, penentuan posisi laser. Lensa kamera CCD dapat dilipat dan ditarik secara otomatis.
Gambar akan ditampilkan pada layar monitor dan dapat diperbesar dan diperkecil untuk penyelarasan yang presisi.
tuas kendali
Joystick memungkinkan kontrol posisi kamera secara presisi, memungkinkan penyesuaian vertikal (atas dan bawah) yang mulus. Ia juga mengelola fungsi zoom in dan zoom out untuk kamera CCD, memungkinkan operator mengoptimalkan gambar yang ditampilkan di monitor dengan mudah.
Sistem Pengambilan Vaksin
Sistem pengambilan vakum secara otomatis mengangkat chip setelah pematrian. Dilengkapi dengan perangkat pengaman-penginderaan tekanan untuk mencegah gaya ke bawah yang berlebihan, sehingga secara efektif melindungi PCB dari kerusakan.
Zona Pemanasan Inframerah
Zona pemanasan awal inframerah memastikan distribusi panas yang seragam, secara efektif mengurangi tekanan termal dan memberikan perlindungan yang lebih baik untuk motherboard.
Penunjuk Laser
Penunjuk laser membantu memposisikan motherboard PCB secara akurat, memastikan keselarasan yang tepat selama proses pengerjaan ulang.
