Pengerjaan Ulang LGA
1. LGA adalah Land Grid Array yang merupakan salah satu jenis teknologi pakage;2. Tidak perlu menyolder PCBa kecilnya di LGA;3. Seluruh LGA akan dihapus secara otomatis menggunakan jig khusus;4. Lebih baik lindungi LGA dari pemanasan.
Deskripsi

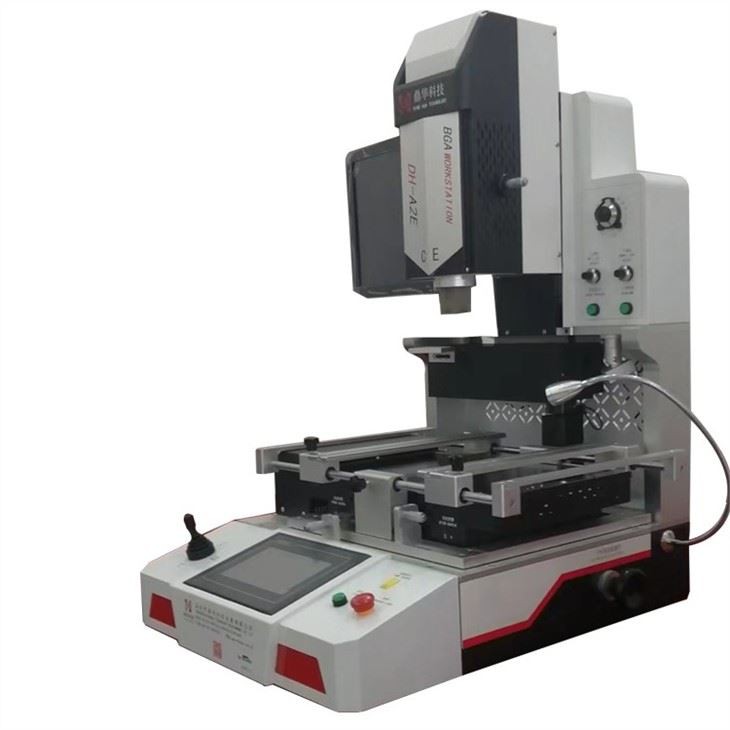

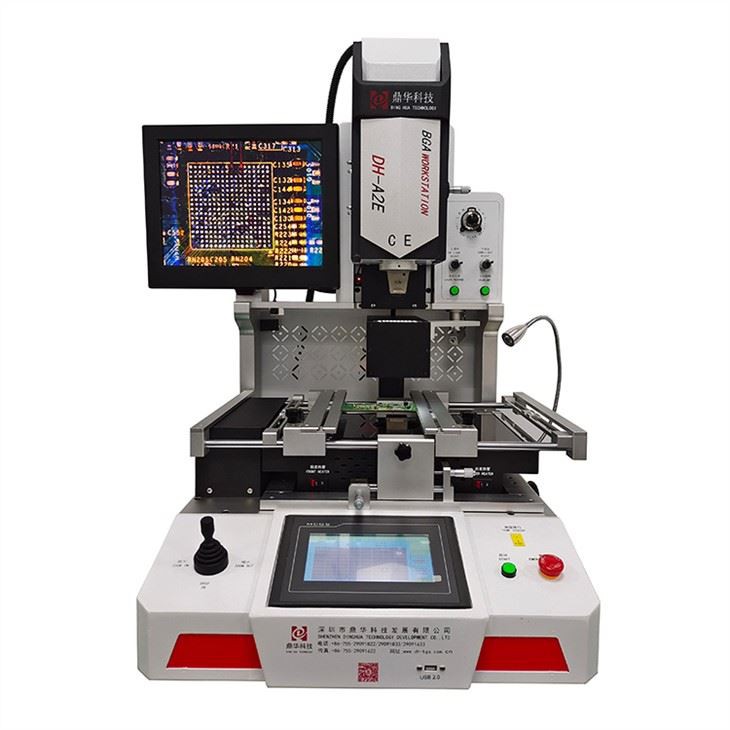

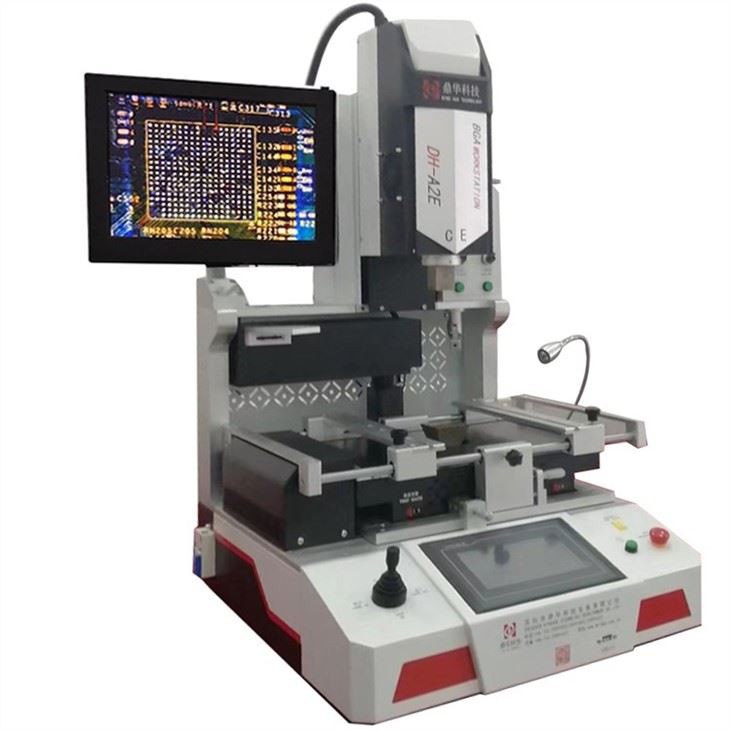

Mesin pengerjaan ulang LGA sepenuhnya otomatis dengan jig dan nozel profesional

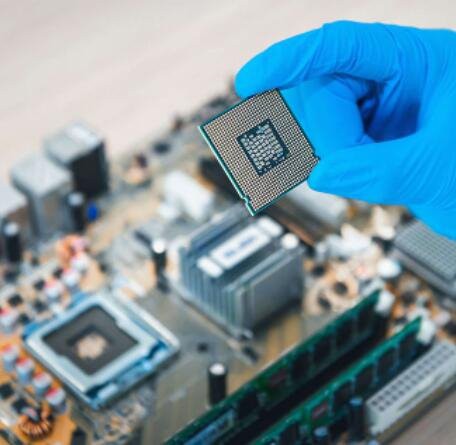

(Land Grid Array) Paket chip dengan kepadatan kontak yang sangat tinggi. LGA berbeda dari chip tradisional dengan pin menonjol yang dimasukkan ke dalam soket. Chip LGA memiliki bantalan datar di bagian bawah kemasannya yang menyentuh kontak pada soket motherboard.
Mengingat struktur khusus LGA, dan pengerjaan ulang yang cepat & efisiensi perbaikan yang tinggi, kami menyediakan layanan khusus untuk perbaikan chip LGA yang berbeda.
Menghapus chip LGA
Informasi dasar
|
Model |
DH-A2E |
|
Catu daya |
110~220V +/- 10% 50/60Hz |
|
Nilai daya |
5000W |
|
Pemanasan atas |
Udara panas yang dapat disesuaikan |
|
Pemanasan bagian bawah |
pemanasan hibrida untuk PCBa dan tingkat chip |
|
Pemasangan |
Penyelarasan optik, prosedur terlihat, akurasi 0.01mm |
|
ukuran PCB |
10*10~450*500mm |
|
Keripik tersedia |
1*1~80*80(lebih dari 80*80mm, opsional) |
|
Tingkat otomatisasi |
Otomatis tinggi |
|
Pemasangan LGA |
Secara otomatis mengambil dan mengganti ke motherboard |
|
Bola solder |
Bebas timah atau timah dan pasta solder (disediakan pengguna) |
|
Steker listrik |
Sebagai kebutuhan pelanggan |
|
Frekuensi |
3 jam kerja, 10 menit istirahat |
|
Pengumpan chip |
Secara otomatis membawa chip untuk disolder atau diterima dan dikembalikan |
|
Nozel Jig |
Sesuaikan 20*20~100*120mm (opsional) Disesuaikan untuk LGA berbeda yang diambil atau diganti |
|
Dimensi |
600*700*850mm |
|
Berat |
70kg |
Prosedur pengerjaan ulang LGA

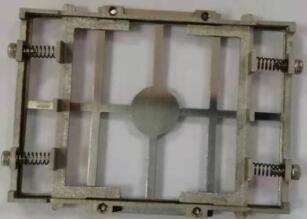

1. menyiapkan jig seperti di bawah ini:
Menyesuaikan jig sesuai struktur LGA, lebar, panjang dan tinggi, dll
pastikan seluruh LGA dapat diambil dan tidak merusak komponen bagian dalam chip.
2. Melepas/melepaskan solder
Setelah menyolder LGA, seluruh LGA yang dipegang oleh jig secara otomatis dipasang
pengumpan chip mesin itu menunggu untuk dibersihkan.
Pengumpan chip dan kamera CCD optik bekerja bersama, selalu otomatis
membuka dan menutup.
3. Menggunakan chip yang diperbarui atau hanya chip yang benar-benar baru.
Anda dapat menghindari penundaan berminggu-minggu dan sejumlah besar uangdengan menggunakan pengerjaan ulang LGA. Ketika penundaan tampaknya tidak dapat dihindari, hal itu dilakukan dengan baikpengerjaan ulang akan memungkinkan Anda memenuhi tenggat waktu pelanggan Anda. DH(Dinghua) punyaberhasil menyelesaikan pengalaman untuk sejumlah besar klien, mulai daridari perusahaan besar, misalnya Google, Teleplan, Huawei dan Foxconn dll.,ke toko-toko kecil, seperti bengkel pribadi, tempat layanan purna jual yang ditunjukdan seterusnya, banyak dari mereka mempunyai dokumentasi rumit yang diperlukan untuk jaminandalam industri yang kritis terhadap keandalan.
4. Proses penyelarasan CCD optik terlihat
Setelah disejajarkan (chip akan sepenuhnya ditempatkan pada posisi yang benarpada motherboard), chip akan otomatis dibawauntuk menyolder.
5. Menyolder secara otomatis
Otomatis dipasang ke motherboardnya, otomatis memanasmenggunakan udara panas dan pemanasan inframerah, bahkan secara otomatis mendingin setelahnyapenyelesaian pekerjaan.
Mengapa menggunakan DH(Dinghua) untuk pengerjaan ulang LGA?
Teknik penyolderan tingkat lanjut dan mesin berkualifikasi tinggi diproduksi,dan pengerjaan ulang LGA yang konsisten, dapat diulang, dan yang paling penting, dapat diandalkan, yang sering kalisehingga memerlukan pembuatan jig dan stensil unik, penutup solder papan,
dan sering kali bahkanpengikatan bantalan baruke PCB. Setelah pengerjaan ulang selesaigudang, papan diperiksa menggunakan endoskopi dan sinar-X untuk memastikan perbaikankeandalan dan integritas rk. Perusahaan mengandalkan DH(Dinghua) untuk melaksanakan hal ini
ser-wakil karena keterampilan dan perhatian kami terhadap detail saat memanen LGA dari sekitarpapan uit ketika komponen tidak tersedia.
DH(Dinghua)memiliki pengalaman mendalam dalam mengembangkan solusi untuk pengerjaan ulang LGA yang andal
dan peralatan lainnya, seperti mesin pemeriksa sinar-X dan mesin penghitung sinar-X, dll.
