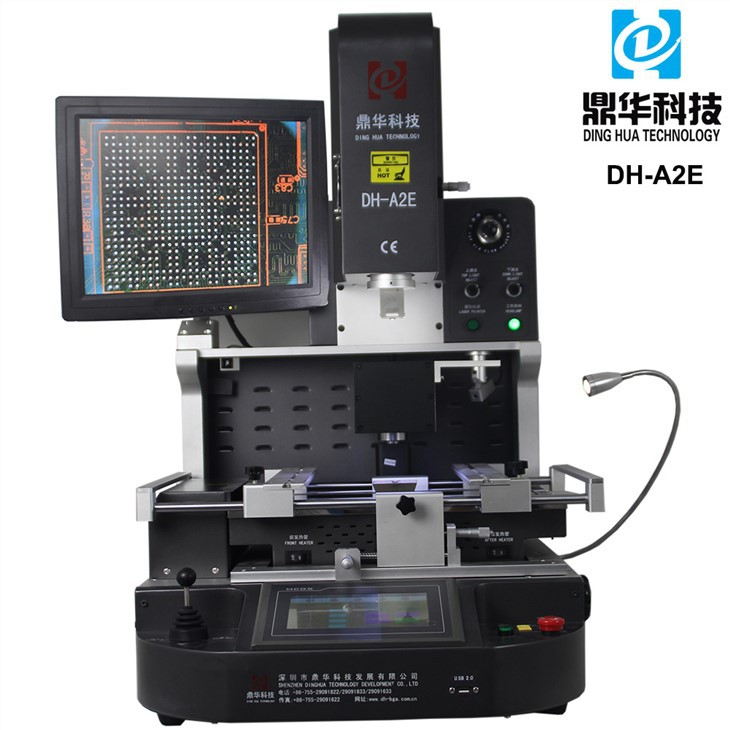

Mesin Reball Pengerjaan Ulang Array Grid Bola

Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis



1.Fitur Produk Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis



•Tingkat keberhasilan perbaikan tingkat chip yang tinggi. Proses pematrian, pemasangan dan penyolderan dilakukan secara otomatis.

• Penyelarasan yang nyaman.

•Tiga pemanasan suhu independen + pengaturan mandiri PID disesuaikan, akurasi suhu akan berada pada ±1 derajat

•Dibangun pada pompa vakum, mengambil dan menempatkan chip BGA.

•Fungsi pendinginan otomatis.

2.Spesifikasi Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis



3.Rincian Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis Udara Panas





4.Mengapa Memilih Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis Inframerah Kami?



5. Sertifikat Mesin Reball Pengerjaan Ulang Array Kotak Bola otomatis penyelarasan optik



6. Daftar pengepakanOptik menyelaraskan Mesin Reball Pengerjaan Ulang Array Kotak Bola Kamera CCD



7. Pengiriman Mesin Reball Pengerjaan Ulang Array Kotak Bola Otomatis Split Vision

Kami mengirimkan mesin melalui DHL/TNT/UPS/FEDEX, yang cepat dan aman. Jika Anda lebih memilih persyaratan pengiriman lainnya,

jangan ragu untuk memberitahu kami.



8. Ketentuan pembayaran.

Transfer bank, Western Union, Kartu kredit.

Kami akan mengirimkan mesin dengan 5-10 bisnis setelah menerima pembayaran.



9.Hubungi kami untuk balasan instan dan harga terbaik.

Email:john@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Klik tautan untuk menambahkan WhatsApp saya:

https://api.whatsapp.com/send?phone=8615768114827



10. Pengetahuan Terkait Mesin Pengerjaan Ulang/Reball Otomatis Ball Grid Array (BGA).

Standar Kualitas Penyolderan FPC SMT:

• Jarak Minimal Normal: Ukuran komponen harus melebihi pad sebesar 20µm.
• Posisi Pengelasan: Harus ada jarak bebas 1/2 dari posisi pengelasan.

4. Spesifikasi Pemeriksaan Bagian yang Dilas:

TIDAK.	Barang Inspeksi	Standar Inspeksi	Ikon Buruk
4.1	Bagian yang Hilang	Seharusnya tidak ada bagian yang tidak dilas atau bagian yang jatuh pada sambungan solder FPC.	TIDAK
4.2	Kerusakan	Komponen setelah pengelasan tidak boleh rusak atau berlekuk.	TIDAK
4.3	Bagian yang Salah	Spesifikasi model komponen yang disolder ke bantalan harus sesuai dengan gambar teknik.	TIDAK
4.4	Polaritas	Arah bagian yang dilas harus sesuai dengan petunjuk papan atau gambar teknik.	TIDAK
4.5	Aneka ragam	Tidak boleh ada lem, noda timah, atau kotoran lain yang tertinggal di pin komponen.	TIDAK
4.6	Gelembung	Kemasan komponen yang disolder tidak boleh berbusa buruk.	TIDAK

5.1 Pengelasan Berkelanjutan
Seharusnya tidak ada hubungan pendek antara sambungan solder.

5.2 Sambungan Las
Bagian yang dilas tidak boleh memiliki sambungan yang tidak terhubung dengan titik solder.

5.3 Solder Tidak Dapat Melebur
Bagian-bagiannya tidak boleh memiliki sambungan solder yang tidak lengkap atau hilang.

5.4 Mengambang:

• 5.4.1: Ketinggian bantalan solder di bagian bawah pin konektor tidak boleh melebihi tinggi pin bagian. (Catatan: Seperti yang ditunjukkan pada Gambar T, tinggi pin bagian adalah G, tinggi timah bantalan solder adalah T, dan tinggi bantalan solder selama penyolderan tidak boleh melebihi tinggi pin bagian, yaitu G Kurang dari atau sama dengan T.)
• 5.4.2: Ketinggian bantalan solder di bagian bawah resistor, LED, dll., tidak boleh lebih tinggi dari 1/2 tinggi kabel komponen.

5.5 Defisiensi Solder:

• 5.5.1: Ketinggian timah pada konektor harus 2/3 dari tinggi pin dan tidak boleh melebihi tinggi pertemuan bagian plastik. (Catatan: Seperti yang ditunjukkan pada Gambar T, tinggi pin bagian adalah G, tinggi timah bantalan solder adalah T, dan F adalah tinggi titik solder normal. Oleh karena itu, F Lebih besar dari atau sama dengan G {{2} }/3T.)
• 5.5.2: Ujung resistor, LED, dan bagian lainnya harus disolder minimal 2/3 tinggi pin.
