Pengelasan Busur Mesin Solder Otomatis

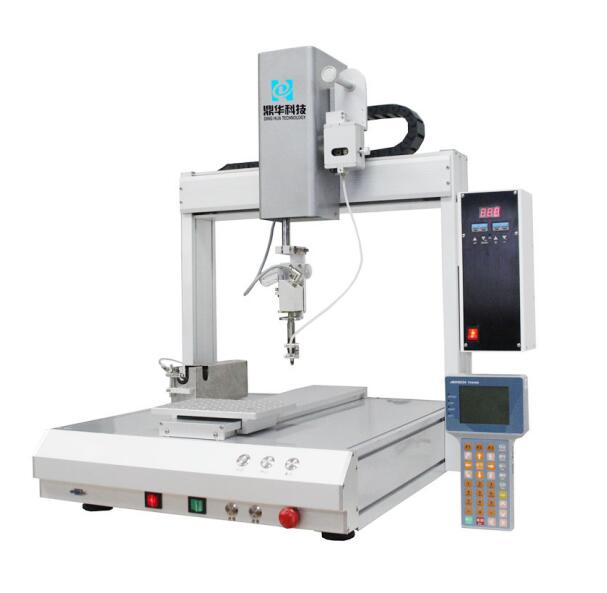

Mesin solder otomatis satu kepala satu stasiun.
Deskripsi
Fungsi Robot Penyolderan Otomatis Stasiun Tunggal Kepala Tunggal
Pemrograman sederhana, masukkan koordinat sambungan solder secara langsung,
Posisi sambungan solder dapat ditunjukkan pada kotak pengajaran, pengajaran
kotak dengan metode operasi sederhana dapat memandu akhir gerakan ke sambungan solder'
posisi manipulator tautan multi-sumbu, semuanya menggunakan penggerak motor stepper presisi dan kontrol gerakan tingkat lanjut
algoritma, secara efektif meningkatkan posisi & mengulangi akurasi akhir gerakan (ujung solder).
Metode penyolderan yang fleksibel dan beragam, mendukung pengelasan titik, pengelasan tarik, dan pengelasan busur, semua proses
parameter dapat diatur oleh pengguna sendiri untuk beradaptasi dengan berbagai operasi sulit dan penyolderan mikro
proses.
Model | DH-HX100 | |
sumbu | Kontrol sinkron empat sumbu
| |
Perjalanan yang efektif | X | 500mm |
Y | 400mm | |
Z | 100mm | |
R | ±360 derajat | |
Berat pemuatan platform | 10kg | |
Maks. Kecepatan（PTP) | XY | 800mm/detik. |
z | 450mm/detik. | |
R | 360 derajat / detik. | |
Ulangi presisi | X,Y | ±0.02mm |
Z | ±0.02mm | |
R | ±00,02 derajat | |
Maks. Ukuran perlengkapan | 450 * 400mm (X% 2cY) | |
Set Pemrograman | 999 | |
Sistem mengemudi | 5-motor stepper fase | |
Sistem pengendalian | PLC+PID | |
Rentang kendali suhu | 40-500 | |
Akurasi Kontrol Suhu | ±2 derajat | |
Rentang alarm pemanas | 2-99 | |
Mekanisme pengumpanan timah | Mekanisme pengumpanan timah tunggal | |
Kekuatan pemanas | 200w: pemanas silang | |
Kecepatan pengumpanan timah | ０－50 mm/dtk | |
Diameter Kawat Timah | Φ0.3-Φ1.2 | |
Kondisi yang memprihatinkan | Ketika kawat timah putus atau tersumbat, pemanas akan berbunyi | |
Ukuran peralatan (mm) | P680*L700*T830mm | |
Kekuatan | AC220V±10% 50/60Hz 450VA | |
Tekanan udara | 0.4-0.8Mpa | |
Kelembaban relatif | 20-95% | |
Suhu relatif | -10-40 derajat | |
Berat bersih | 80kg |
