3 Zona Pemanasan Layar Sentuh Stasiun Solder Bga

3 zona pemanasan layar sentuh stasiun solder bga

Ini adalah mesin manual kelas atas, termasuk stasiun pengerjaan ulang BGA, satu set besi solder, kamera dan layar monitor,

dan sangat populer untuk perbaikan Xbox, macbook dan PS3/4 dll di Amerika Selatan, Timur Tengah dan Asia Tenggara dll.

Parameter produk dari 3 zona pemanasan stasiun solder BGA layar sentuh

Fitur produk dan aplikasidari 3 zona pemanasan stasiun solder BGA layar sentuh

· Penentuan posisi laser, posisi bga dan PCB dengan cepat dan tepat.

· Besi solder digital eksternal, membantu membersihkan bga dan motherboard dengan nyaman.

· Dengan tabung vakum, ambil chip bga dengan nyaman.

· Dengan antarmuka USB 2.0, dapat dihubungkan dengan komputer, dikontrol oleh perangkat lunak.

· Pengaturan waktu nyata dan tampilan profil suhu aktual dapat digunakan untuk menganalisis dan memperbaiki parameter.

· Sensor suhu eksternal memungkinkan pemantauan suhu dan analisis akurat profil suhu waktu nyata.

· Layar sentuh HD dan kata sandi start up untuk perlindungan dan modifikasi, kontrol PLC, penyesuaian pengaturan mandiri parameter PID,

modul suhu yang tepat.

· Mengadopsi tiga zona pemanasan, pemanas atas dan pemanas rendah adalah udara panas, pemanas bawah adalah zona pemanasan awal inframerah.

· Kontrol loop tertutup tipe K, akurasi suhu akan berada pada ±2 derajat

· Kipas pendingin aliran silang berdaya tinggi, mencegah PCB dari deformasi.

· Sistem petunjuk suara: ada pengingat suara 5 detik sebelum pemanasan selesai, agar operator siap

· Tindakan keamanan: pelindung panas berlebih dan fungsi penghentian darurat

Aplikasi:
1. Stasiun pengerjaan ulang ini cocok untuk motherboard ponsel, sirkuit set-top box, papan sirkuit router, XBOX 360,

produk digital dan sebagainya
2. Tiga zona suhu pemanasan independen, panas atas 800W, area pemanasan awal IR 2700W, pemanas bawah 1200W
3. Suhu maksimal: 400 derajat
4. Komputer industri dipasang di mesin untuk pengontrol suhu, kurva suhu, pengelasan chip otomatis,

pemanasan awal, pendinginan, pengontrol suhu cerdas presisi tinggi, untuk membuat kontrol suhu sangat tepat
5. Kepala pemanas bergerak, pengoperasian nyaman
6. Papan sirkuit pendingin kipas aliran silang daya tinggi
7. Dibangun pada pena hisap vakum untuk mengambil chip BGA
8. Pelat pemanas inframerah dapat dikontrol pemanasannya secara individual
9. Jig dudukan PCB universal dirancang, area pengelasan tidak memerlukan bingkai
10. Preheater bawah digunakan untuk memanaskan papan PCB, memastikan pelat PCB tidak mengalami deformasi, mendukung ukuran maksimal

PCB 420*400mm

11. Cocok untuk semua jenis perbaikan BGA (CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)
Timbal dan bebas timah

Detail produk dari 3 zona pemanasan stasiun solder BGA layar sentuh

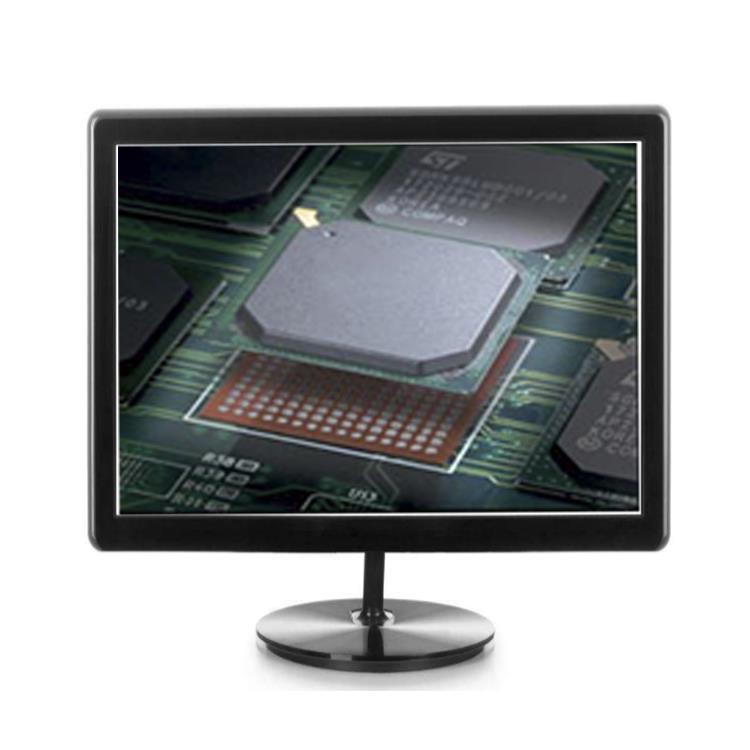

Layar monitor (tampilan layar), 1080P, 15 inci, kita dapat mengamati proses peleburan saat menyolder.

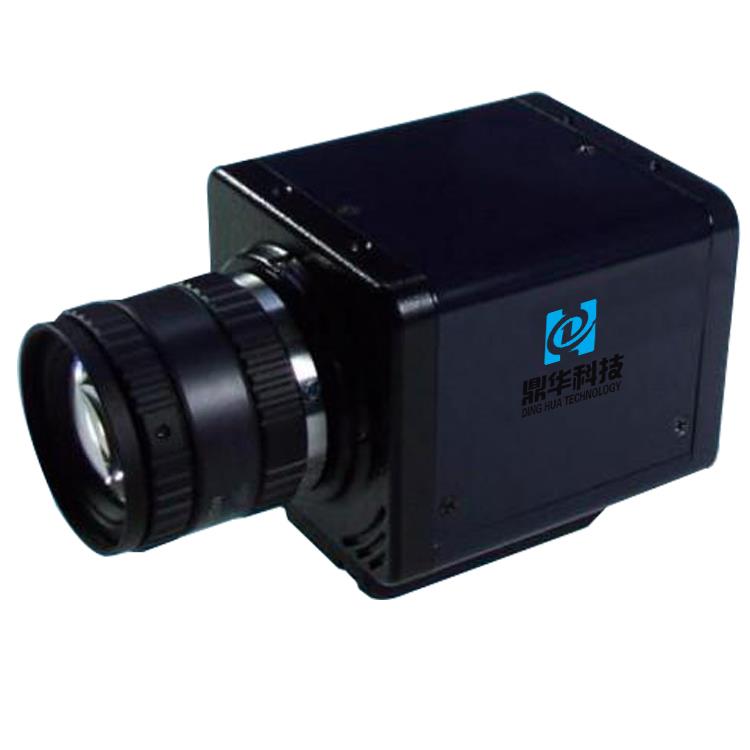

Kamera, 2 juta piksel, digunakan dengan layar monitor untuk pengamatan penyolderan bola solder BGA.

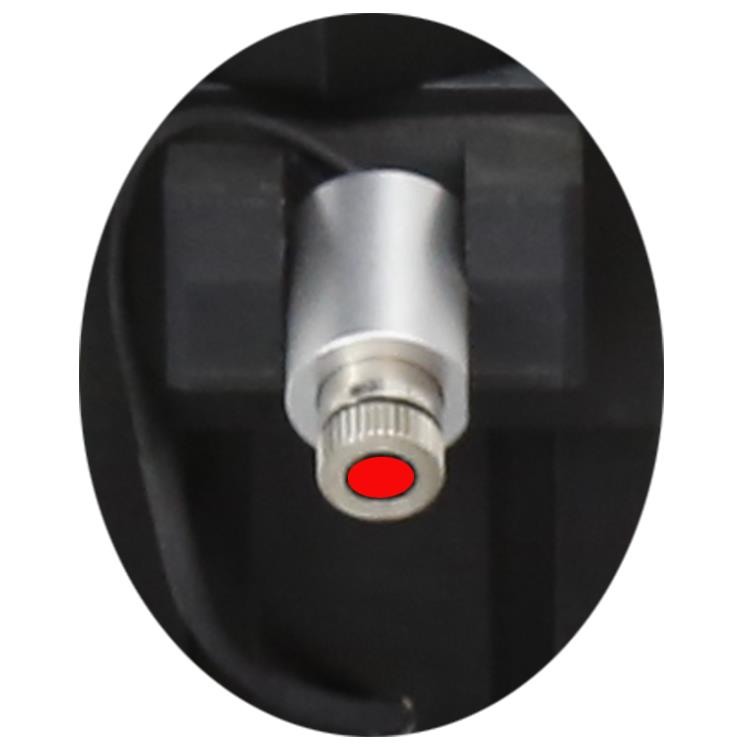

Penentuan posisi laser, agar PCB dan chip ditempatkan di tempat yang tepat dengan cepat.

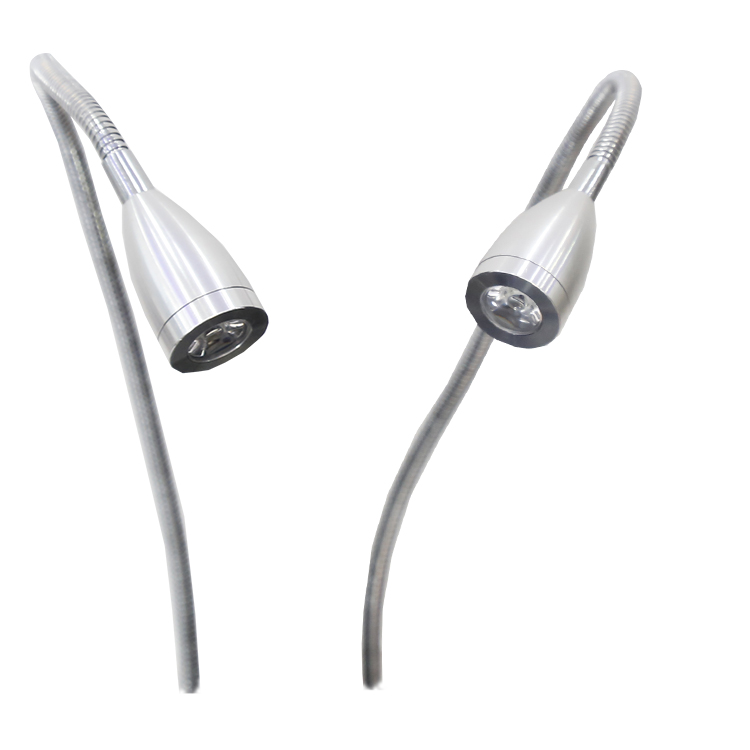

Lampu tanpa bayangan ganda, 5W, di mana pun insinyur berdiri, tidak ada bayangan pada PCB, yang akan sangat membantu

untuk mengamati proses penyolderan.

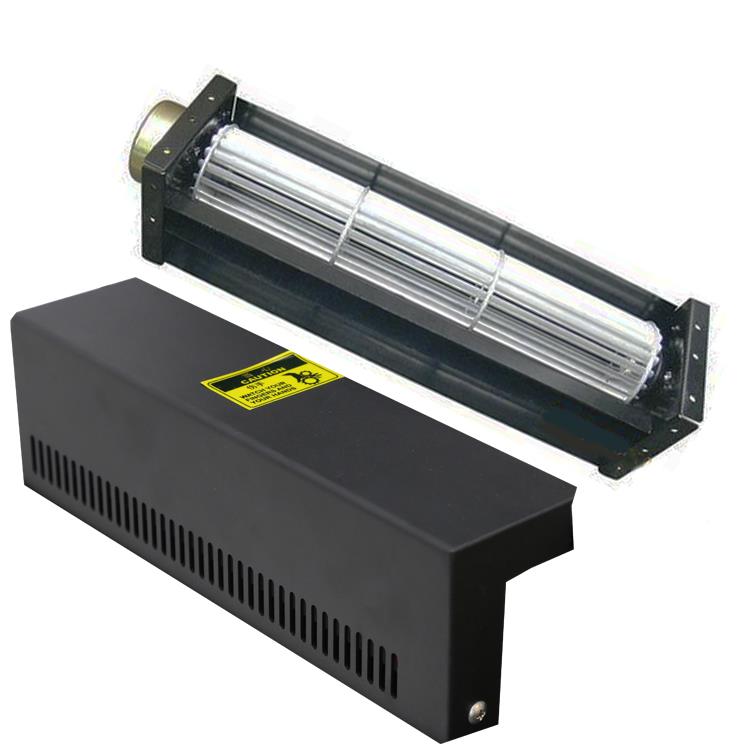

Kipas pendingin aliran silang, catu daya: 24V, kecepatan: Maks 2500±10%RPM, saat mesin berhenti atau tombol darurat ditekan,

itu akan mulai bekerja secara otomatis.

Pengiriman, layanan pengiriman stasiun solder bga layar sentuh 3 zona pemanasan

1. 1 ~ 3 hari kurang dari 5 set, 5 ~ 10 set selama 3 ~ 5 hari, lebih dari 10 set, tergantung pada kuantitas sebenarnya.

2. Tawarkan pelatihan, pemasangan, dan pengoperasian gratis

3. Bagi distributor, masa garansi lebih lama.

Tentang pabrik kami

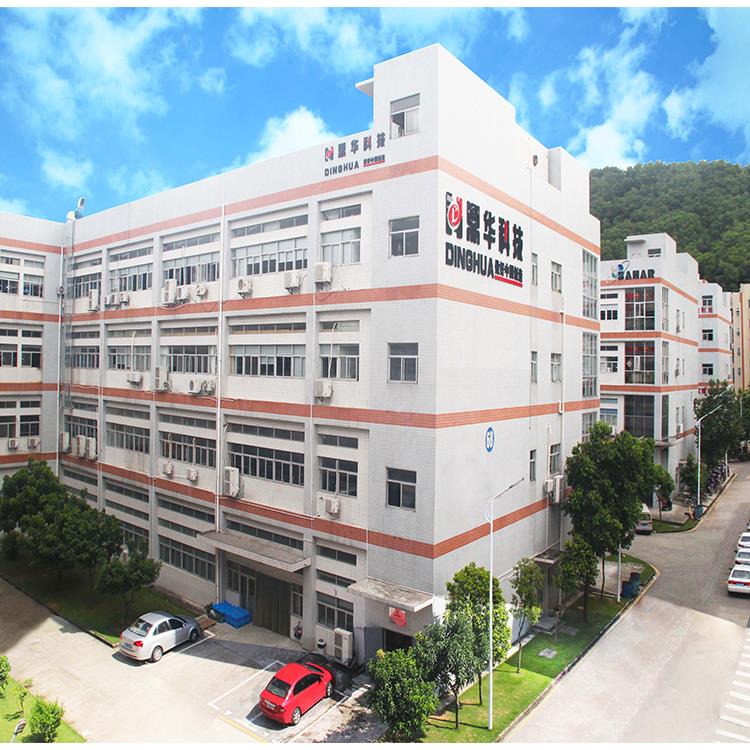

pabrik kami di luar

Kantor kami

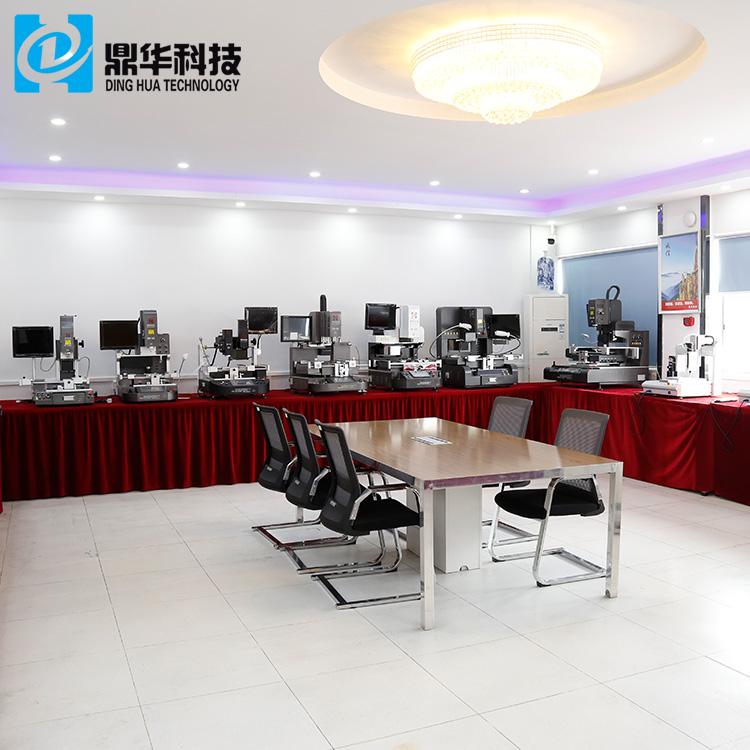

Ruang Pameran kami

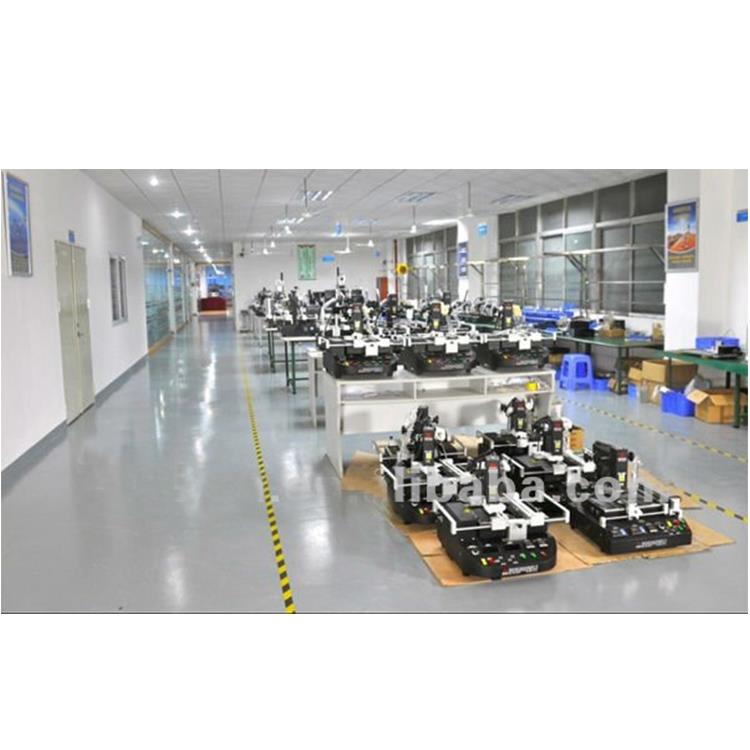

Workshop pembuatan stasiun pengerjaan ulang BGA

FAQ dari 3 zona pemanasan stasiun solder bga layar sentuh

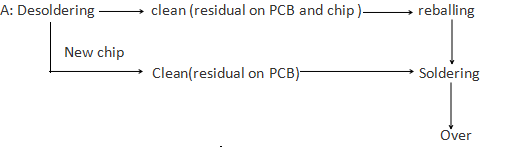

1. Q: berapa banyak langkah yang harus saya lakukan untuk memperbaiki chip?

2. T: Dapatkah saya mengoperasikannya tanpa pengalaman apa pun?

A: Tentu saja, ada CD pengajaran dengan mesin yang dikirimkan kepada Anda, juga milik kami

Tim layanan purna jual profesional dapat memberikan Anda dukungan terbaik.

3. T: Apa keunggulan produk Anda?

A: Kami memiliki bengkel CNC sendiri yang dapat memproduksi semua suku cadang untuk stasiun pengerjaan ulang BGA ini, kualitasnya

produk dapat diperiksa oleh inspektur kami di awal, jadi kami adalah pabrik asli dengan harga yang kompetitif.

4. Q: Apakah mesin akan rusak saat pengiriman?

A: Tidak, kami akan melakukan pengujian getaran setidaknya 24 jam sebelum pengiriman, kemudian memeriksa mesin lagi untuk memastikan semuanya

tidak apa-apa.

Itutips perbaikan terkait

Perbaikan Konduktor Terangkat, Metode Segel Epoksi

PROSEDUR

1. Bersihkan area tersebut.

2. Singkirkan segala penghalang yang menghalangi sirkuit yang diangkat menyentuh permukaan papan dasar.

PERINGATAN

Berhati-hatilah saat membersihkan dan menghilangkan semua penghalang, jangan sampai meregangkan atau merusak konduktor yang terangkat.

3. Campur epoksi.

4. Oleskan sedikit epoksi dengan hati-hati di bawah seluruh panjang sirkuit yang terangkat. Ujung Pisau Presisi mungkin

digunakan untuk mengaplikasikan epoksi. (Lihat Gambar 1).

5. Tekan sirkuit yang terangkat ke dalam epoksi dan bersentuhan dengan bahan papan dasar.

6. Oleskan epoksi tambahan pada permukaan sirkuit yang terangkat dan ke semua sisi sesuai kebutuhan.

7. Menyembuhkan epoksi sesuai Prosedur 2.7 Pencampuran dan Penanganan Epoksi. Beberapa komponen mungkin sensitif terhadap suhu tinggi.

8. Oleskan pelapis permukaan agar sesuai dengan pelapis sebelumnya sesuai kebutuhan.
