LED Repair Machine BGA Rework Station
Mesin perbaikan LED terutama digunakan untuk semua chip LED sekecil 0201 paket, pabrik-pabrik yang memiliki persyaratan berkualitas tinggi menggunakan model, seperti, Foxconn, Samsung dan Huawei dan sebagainya di . tetapi juga, yang dapat digunakan untuk BGA, IC, QFN dan Pop dll {{3}, yang akan digunakan untuk BGA, IC, QFN dan POP dll. kondisioner .
Deskripsi
LED Repair Machine BGA Rework Station
Parameter mesin perbaikan LED
| Catu daya | 110 ~ 250V 50/60Hz |
| steker daya/daya | 5200W/Opsional (AS, UE, India dan Afrika dll .) |
| Fixture LED | Desain khusus untuk chip LED mengambil |
| Ukuran chip LED min | 0201 |
| Zona pemanasan awal | perisai kaca anti-high-temperature yang berhenti dipimpin dari jatuh ke dalam |
| Sistem Pengendali Suhu | K-type, loop tertutup |
| Motor | Sajikan dan plc |
| Dimensi | 670*800*700mm |
| Berat bersih | 80kg |
Rincian stasiun pengerjaan ulang BGA LED

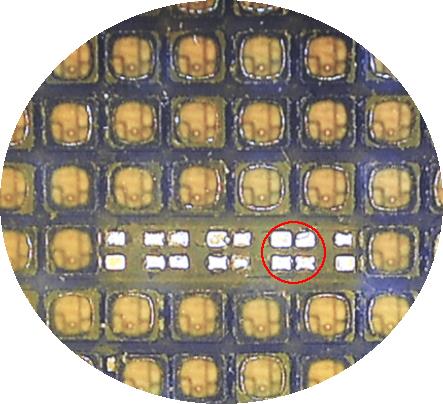

Titik -titik chip LED kecil dicitrakan pada layar tampilan mesin pengerjaan ulang LED . Ada empat bantalan, dan gambarnya
diperbesar dalam 20 kali, dengan zoom maksimum menjadi 220 kali .
Fixture khusus berjalan secara otomatis dengan kamera CCD optik . gulungan chip LED dapat ditempatkan di atasnya sekaligus, dan
Kepala atas mesin dapat secara otomatis mengambil chip LED untuk penyelarasan .
Perbandingan antara koin dan chip LED (0201) diperbesar dalam 100 kali . mesin kami terus ditingkatkan, dan akan segera dapat memperbaiki chip yang lebih kecil daripada 0201 dalam waktu dekat .

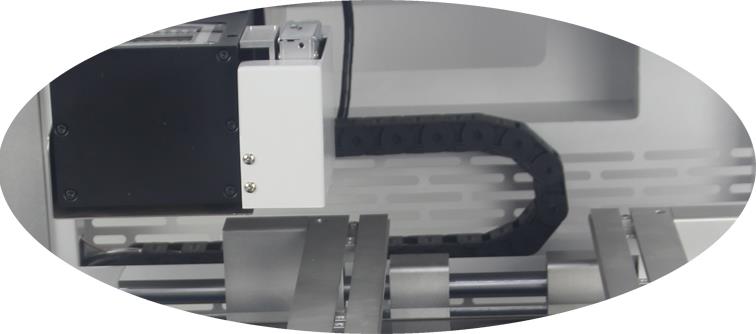

Kamera CCD optik beroperasi secara otomatis saat penyelarasan diperlukan untuk chip LED . selama penyolderan, ia dapat secara otomatis kembali
ke posisi asli .

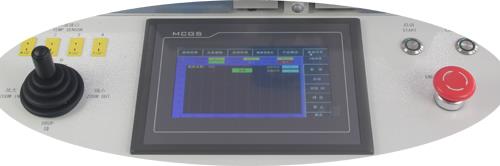

Layar sentuh, merek MCGS, adalah otak dari seluruh mesin . Ini menangani input, pengaturan, dan output suhu dan waktu untuk
Bagian yang relevan . juga dapat menghemat hingga 50, 000 profil suhu untuk menggunakan kembali .
FAQ terkait dengan masalah LED:
Q:Monitor saya tidak menyala secara elektrik?
A:Mungkin ada masalah dengan kartu catu daya Anda .
Q:Monitor saya menyala, tetapi tidak menampilkan gambar?
A:Papan sistem mungkin memiliki kesalahan .
Q:Jika layar TV LED saya memiliki masalah, apakah saya perlu mengganti seluruh layar?
A:Tidak, Anda hanya perlu mengganti modul kecil yang salah dengan LED baru .
Q:Berapa ukuran mesin yang diperbaiki?
A:Ukuran maksimum adalah 450x430mm, dan ukuran minimumnya adalah 20x20mm .
Proses perbaikan untuk beberapa LED:
1. Feida Feeding System: Kontrol pneumatik digunakan untuk pemberian makan otomatis manik -manik LED, dan baki penerima diposisikan di sebelahnya .
2. Stepping Motion Control System: Stabil, andal, aman, dan efisien . Sistem ini mengadopsi sistem perataan video digital presisi tinggi . Posisi PCB ini, dan penentuan akurat, dan penentuan linear {variasi {variasi linear {varie {variasi {variasi {variasi {zat axiate {3 Tata letak dan ukuran PCB .
3. Fixture universal yang dapat dilepas: Perlengkapan fleksibel ini melindungi PCB, mencegah kerusakan pada perangkat tepi PCB dan deformasi PCB . ini dapat disesuaikan dengan perbaikan berbagai jenis chip LED .
4. nozel udara paduan: Berbagai nozel udara paduan tersedia, dan mereka dapat diputar dan diposisikan 360 derajat, membuatnya mudah dipasang dan diganti .
5.Independent Temperature Zones: The machine has three independently heated temperature zones, which can simultaneously carry out multiple sets of multi-stage temperature control. This ensures optimal soldering effects in different temperature zones. Heating temperature, time, slope, cooling, and vacuum can all be set on the user interface.
6.Temperature Control Sections: The upper and lower temperature zones allow for 8 temperature control stages, with mass storage for temperature profiles. These profiles can be called up for different LED beads at any time. Curve analysis, setting, and correction can also be performed on the touchscreen. The three heating zones are independent, and the PID algorithm controls proses pemanasan, memberikan suhu yang lebih rata dan akurat naik .
7. kipas angin silang untuk pendinginan: Kipas cross-flow berdaya tinggi dengan cepat mendinginkan PCB untuk mencegah deformasi . proses pemasangan, solder, dan desoldering dikontrol secara otomatis untuk hasil yang optimal .
