Layar Sentuh Peralatan Medis BGA Rework Machine

                                  TAduhSlayarMmedisEperalatanBGA ReworkMsakit

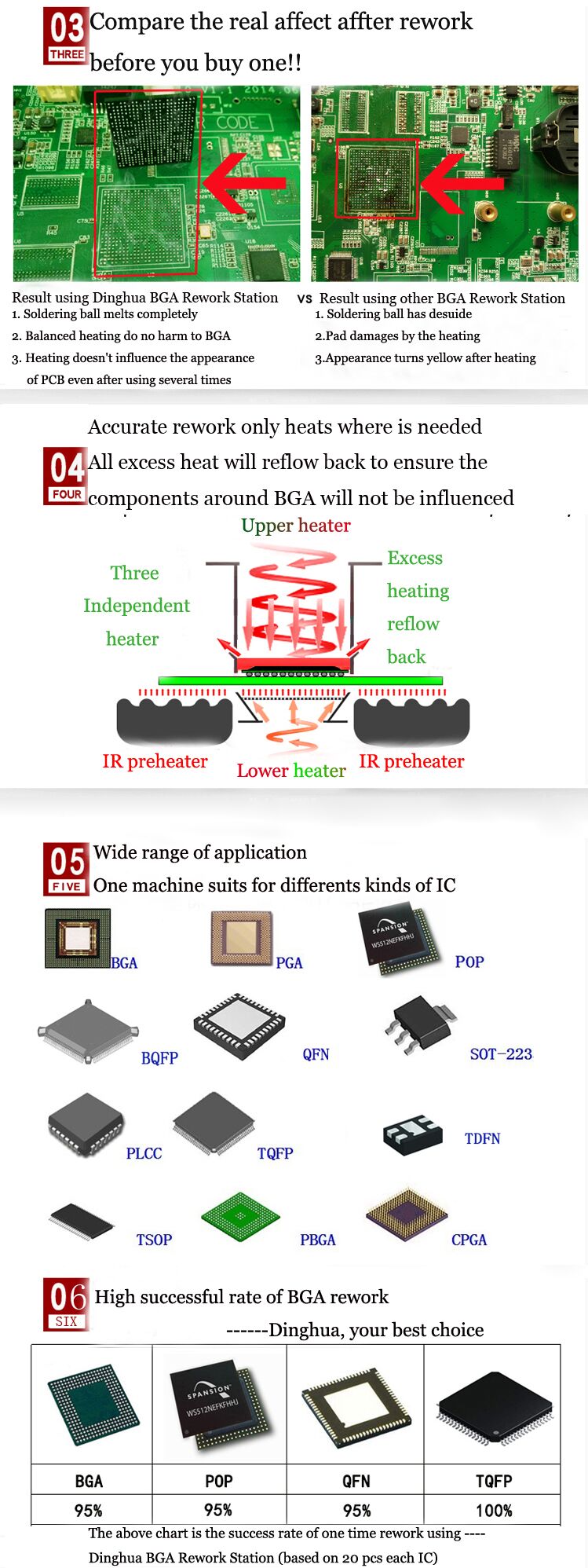

1.Aplikasi of TAduhSlayarMmedisEperalatanBGA ReworkMsakit

Motherboard komputer, ponsel pintar, laptop, papan logika MacBook, kamera digital, AC, TV, dan peralatan elektronik lainnya

dari industri medis, industri komunikasi, industri otomotif, dll.

Cocok untuk berbagai jenis chip: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED chip.

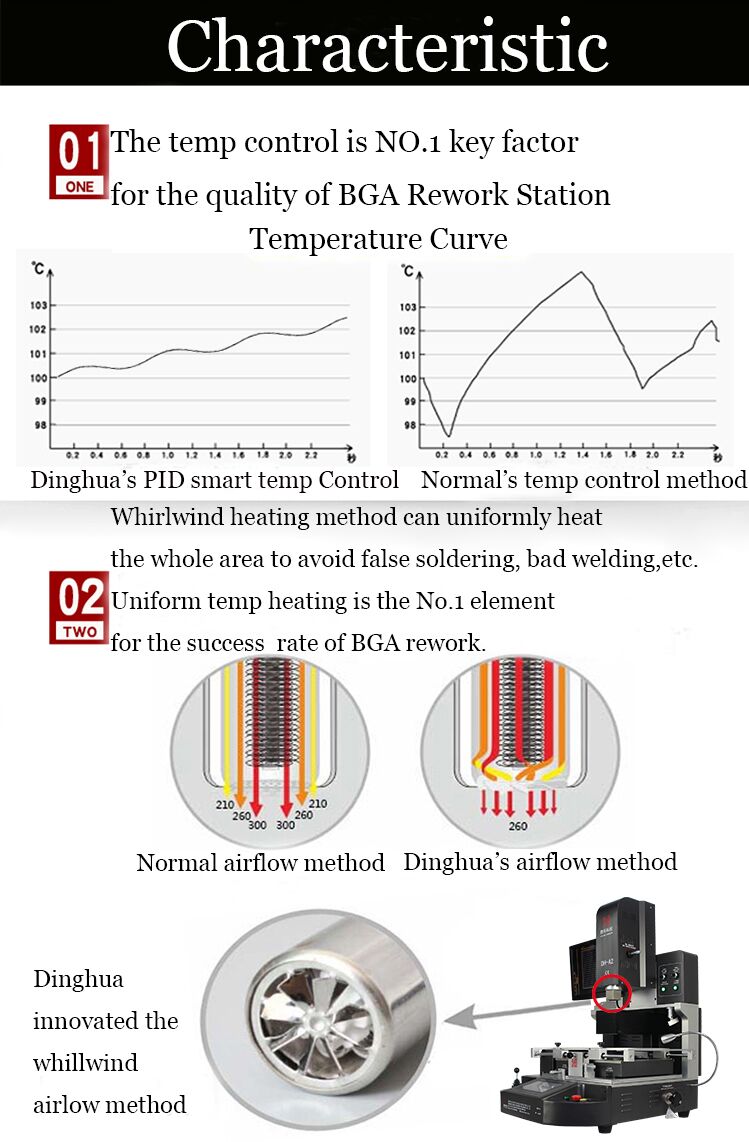

2.Fitur Produk of TAduhSlayarMmedisEperalatanBGA ReworkMsakit

• Tingkat keberhasilan perbaikan chip yang tinggi. Kontrol suhu yang tepat memastikan perubahan suhu sesuai dengan bahan bola solder.

• Operasi sederhana

Desain manusiawi membuat alat berat mudah dioperasikan. Biasanya seorang pekerja dapat belajar menggunakannya dalam 10 menit. Tidak ada pengalaman profesional khusus

atau keterampilan yang dibutuhkan, yang hemat waktu dan tenaga untuk perusahaan Anda..

• Kontrol suhu yang tepat. Chip target dapat disolder atau disolder sementara tidak ada komponen lain pada PCB yang rusak.

•Desain manusiawi membuat mesin mudah dioperasikan. Biasanya seorang pekerja dapat belajar menggunakannya dalam 10 menit. Tidak ada pengalaman profesional khusus

atau keterampilan yang dibutuhkan, yang menghemat waktu dan energi untuk perusahaan Anda.

•Bahan superior menjamin masa pakai yang lama. Kipas pendingin aliran silang, atas dan bawah mendinginkan mesin secara otomatis segera setelah proses pemanasan

selesai, yang secara efektif menghindari kerusakan dan penuaan mesin.3-Garansi tahun untuk sistem pemanas ditawarkan.

• Dukungan teknis tak terbatas seumur hidup dan pelatihan gratis ditawarkan.

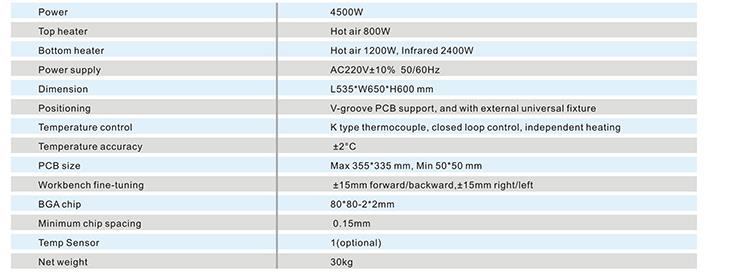

3.Spesifikasi of TAduhSlayarMmedisEperalatanBGA ReworkMsakit

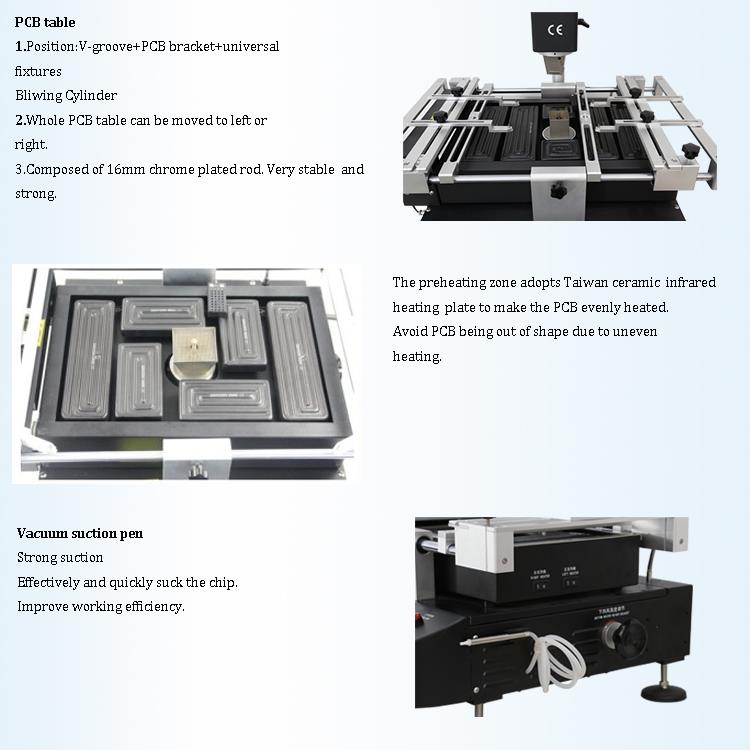

4.Detail of TAduhSlayarMmedisEperalatanBGA ReworkMsakit

1. Antarmuka layar sentuh HD;

2. Tiga pemanas independen (udara panas & inframerah);

3. Pena vakum;

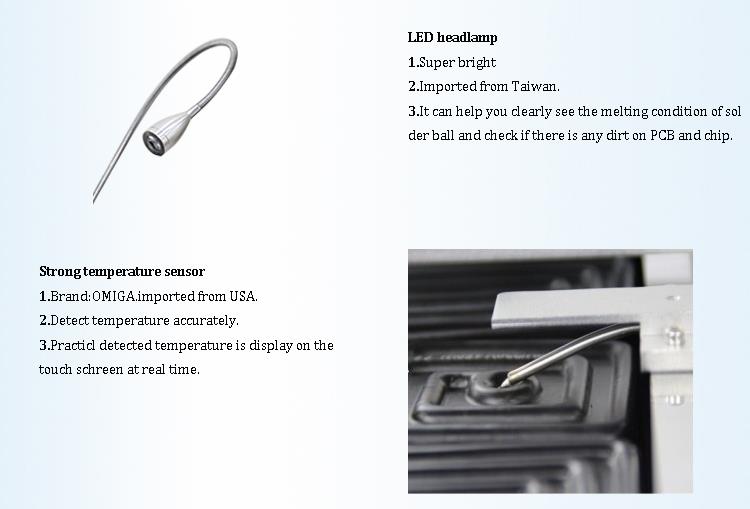

4. Lampu depan led.

5.Mengapa Memilih Kami TAduhSlayarMmedisEperalatanBGA ReworkMsakit?

6.Sertifikat TAduhSlayarMmedisEperalatanBGA ReworkMsakit

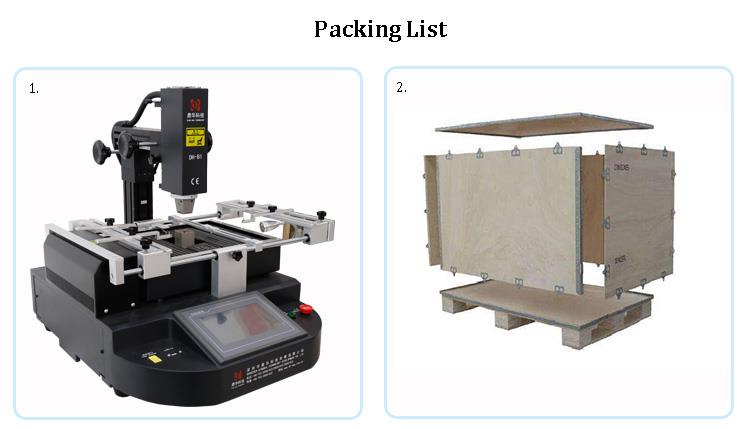

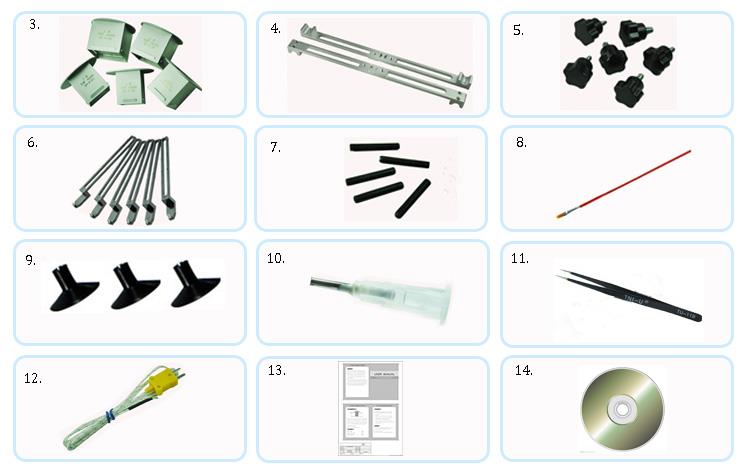

7.Pengepakan & Pengiriman TAduhSlayarMmedisEperalatanBGA ReworkMsakit

8. Pengetahuan terkait

Peran masker dan fluks solder PCB

Resistensi solder adalah bagian penting dari teknologi papan sirkuit tercetak saat ini. Penggunaan resistansi solder PCB telah menjadi sangat umum

bahwa sangat tidak biasa untuk melihat bahwa papan sirkuit tercetak tanpa solder menahan jangkauan, kecuali untuk beberapa sirkuit bangunan rumah

hari ini, dan bahkan banyak papan prototipe memiliki topeng solder, sehingga penggunaannya dalam produksi komersial Papan sirkuit cetak dapat dikatakan

bersifat universal.

Tujuan penyolderan papan sirkuit tercetak

Seperti namanya, topeng solder ditutupi pada papan sirkuit untuk melindungi area papan sirkuit tercetak dari papan sirkuit tercetak

dari mana solder diambil. Dengan cara ini hanya diperlukan untuk benar-benar memiliki wilayah yang dicakup oleh solder, yaitu di mana komponen tersebut berada

adalah area yang akan disolder, bebas dari penahan solder, dan mampu disolder, yang menawarkan banyak keuntungan. Hal utama adalah bahwa hanya

kebutuhan di mana ia memiliki solder, dan hubungan pendek kecil dari jembatan solder yang dicapai dengan mencegah korosi dari beberapa area

solder dapat dikurangi secara signifikan. Ini semakin penting karena nada halus dari banyak papan sirkuit tercetak saat ini berarti

bahwa trek solder kecil dalam proses pengelasan cenderung menyebabkan jembatan dan korsleting. Area tempat komponen tempat

di mana topeng solder membatasi masalah akan disolder, dan area ini dapat dirancang sesuai.

Selain fungsinya mencegah solder menyebabkan jembatan kecil, solder papan sirkuit tercetak juga menahan substrat

bertindak sebagai lapisan pelindung. Topeng solder menyediakan insulasi listrik dan perlindungan terhadap oksidasi dan korosi. Periode waktu ini

dapat meningkatkan keandalan papan sirkuit tercetak secara keseluruhan, terutama jika terkena zat berbahaya.

Apa itu fluks PCB?

Topeng solder untuk papan sirkuit tercetak adalah pelapis berbasis resin permanen yang diterapkan pada papan sirkuit tercetak selama pembuatan

dari papan telanjang. Penahan solder adalah lapisan permanen dari formulasi resin, biasanya berwarna hijau, yang merangkum dan melindungi permukaan

fitur semua papan sirkuit tercetak kecuali diperlukan untuk membentuk area sambungan solder tertentu.

Meskipun hijau adalah warna yang paling banyak digunakan untuk penahan solder, hampir semua warna dapat digunakan. Meskipun sulit untuk mempertahankan presisi

warna, dimungkinkan untuk membuatnya hampir semua warna. Namun dari warna hijau, warna populer lainnya adalah merah dan biru.

Oleskan masker solder PCB

Untuk membuat topeng solder papan sirkuit tercetak dapat memenuhi persyaratan yang sangat tepat dari teknologi pemasangan permukaan saat ini, SMT

papan sirkuit tercetak, penahan solder fotosensitif cair (LPI) digunakan. Penyolderan papan sirkuit tercetak sebelumnya menggunakan pencetakan stensil untuk

aplikasi penahan sablon.

Proses LPI sangat berbeda dengan topeng solder yang digunakan sebelumnya. LPI memisahkan operasi pelapisan dan pencitraan untuk mencapai yang tertinggi

tingkat presisi. Bahan yang digunakan dalam penyamaran solder PCB oleh produsen PCB telanjang adalah dalam bentuk photopolymer cair, dan menggunakan epoksi

atau teknologi resin epoksi-akrilat dan seluruh papan dilapisi dengan bahan tersebut. Ketebalan bahan biasanya sekitar 30 mikron sampai 20

mikron di atas papan kosong. Setelah bahan penahan berlapis fluks dikeringkan, ia diekspos ke pola gambar yang diinginkan dan kemudian disebarkan untuk mendapatkan

pola penahan solder yang diinginkan. Kemudian kembangkan post curing masker solder untuk memastikannya memberikan hasil akhir yang kuat dan tahan lama.
