posisi laser layar sentuh mesin pengerjaan ulang bga

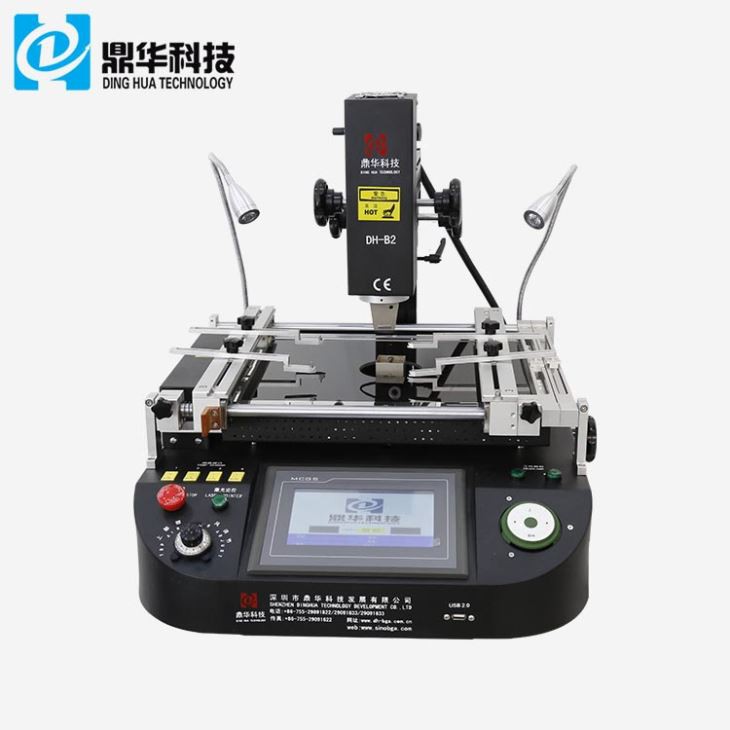

Awalnya dikembangkan oleh Teknologi Shenzhen Dinghua. DH-B2 adalah solusi sempurna pengerjaan ulang BGA. Ini adalah teknik yang mudah, cepat, dan berbiaya rendah untuk melakukan reballing BGA dalam volume mulai dari beberapa hingga beberapa ribu. Beragamnya pola yang tersedia menjadikan stasiun pengerjaan ulang BGA DH-B2 menjadi solusi yang menarik dan fleksibel untuk kebutuhan reballing BGA. Aplikasi yang umum mencakup perbaikan tingkat chip dan reballing komponen BGA.
Deskripsi
1. Fitur Produk LaserPostionTAduhSlayarBGA RpekerjaanMsakit
1. Desain unik dari tiga area pemanas yang beroperasi secara independen untuk mengontrol suhu dengan lebih akurat.
2. Area suhu pertama / kedua memanas secara mandiri, yang dapat mengatur 8 segmen kenaikan suhu dan 8
segmen suhu konstan untuk dikendalikan. Ini dapat menyimpan 10 kelompok kurva suhu secara bersamaan.
3. Area ketiga menggunakan pemanas inframerah jauh untuk memanaskan terlebih dahulu dan mengontrol suhu secara mandiri, sehingga PCB
dapat dipanaskan sepenuhnya selama proses pematrian dan bebas dari deformasi.
4. Pilih K-Sensor presisi tinggi yang diimpor dan loop tertutup untuk mendeteksi suhu naik/turun secara tepat.
2.Spesifikasi of LaserPostionTAduhSlayarBGA RpekerjaanMsakit
| Kekuatan | 4800W |
| Pemanas atas | Udara panas 800W |
| Pemanas bawah | Udara panas 1200W, Inframerah 2700W |
| Catu daya | AC220V+10% 50160Hz |
| Dimensi | P800*L900*T750 mm |
| Penentuan posisi | Dukungan PCB v-groove, dan dengan perlengkapan universal eksternal |
| Kontrol suhu | Termokopel tipe K, kontrol loop tertutup, pemanasan independen |
| Akurasi suhu | ±2 derajat |
| ukuran PCB | Maks450:500 mm.Min 20*20 mm |
| Penyempurnaan meja kerja | ±15mm maju/mundur, ±15mm kanan/kiri |
| chip BGA | 80 *80-1*1 mm |
| Jarak chip minimum | 0.15mm |
| Sensor Suhu | 4 (opsional) |
| Berat bersih | 36kg |

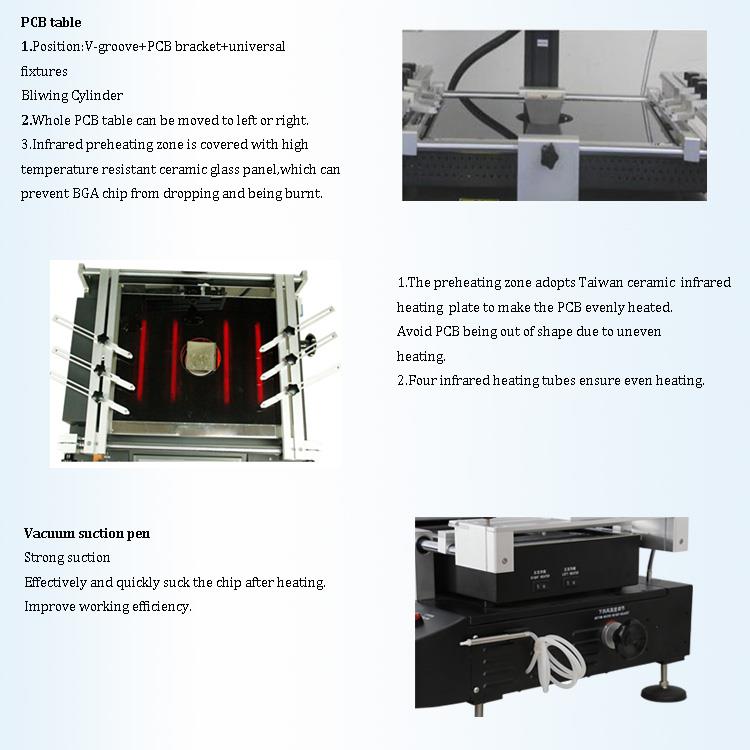

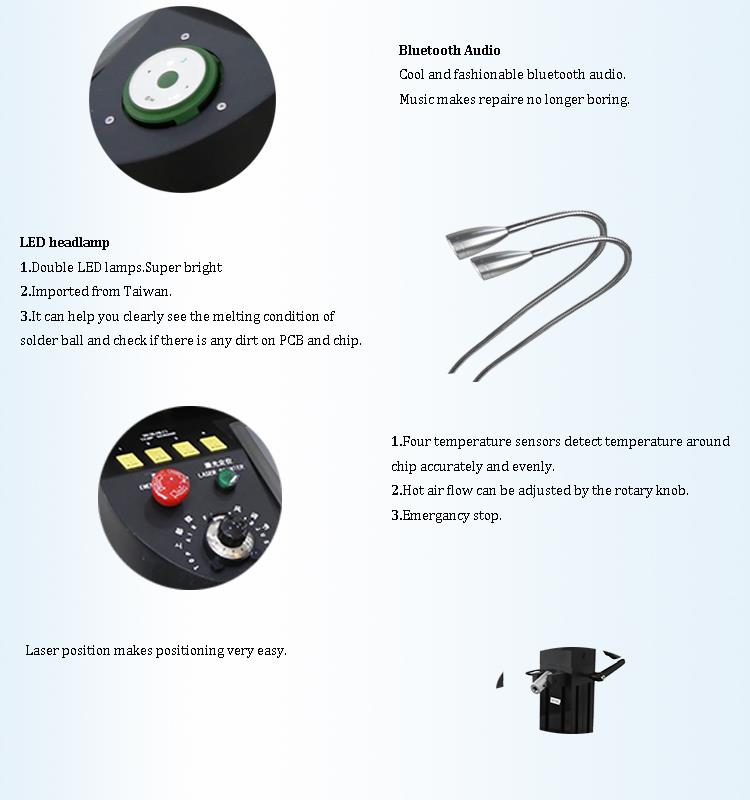

3.Detail of LaserPostionTAduhSlayarBGA RpekerjaanMsakit
1. Antarmuka layar sentuh HD;
2.Tiga pemanas independen (udara panas & inframerah);
3. Pena vakum;
4. Lampu depan LED.
4.Mengapa Memilih Kami LaserPostionTAduhSlayarBGA RpekerjaanMsakit?
5.Sertifikat

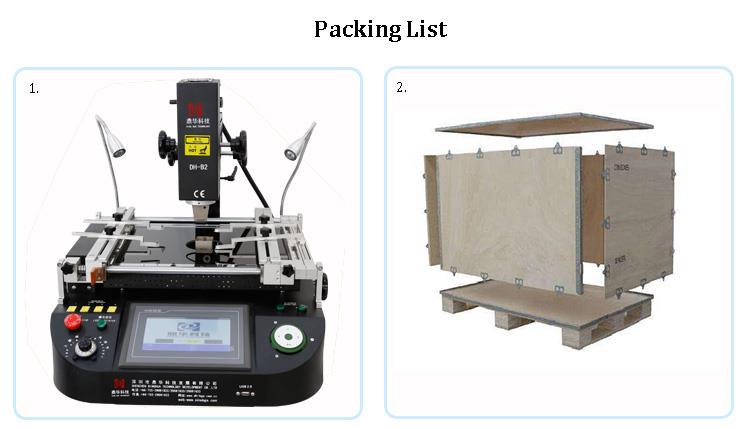

6.Pengepakan & Pengiriman
7.Video stasiun pengerjaan ulang BGA DH-B2:
8. Pengetahuan Terkait
Proses Umum Pengeringan Chip
- Keripik yang dikemas secara vakum tidak perlu dikeringkan.
- Jika chip yang dikemas vakum dibuka dan kartu indikator kelembapan dalam kemasan menunjukkan tingkat kelembapan lebih dari 20% RH, pemanggangan harus dilakukan.
- Setelah kemasan vakum dibuka, jika keripik terkena udara lebih dari 72 jam, maka harus dikeringkan.
- IC non-vakum yang belum digunakan atau belum digunakan oleh pengembang harus dikeringkan jika belum kering.
- Pengontrol suhu dan kelembaban pengering harus disetel ke 10%, dan waktu pengeringan minimal 48 jam. Kelembapan sebenarnya harus kurang dari 20%, yang dianggap normal.
Proses Umum Pembuatan Keripik
- Saat disegel, umur simpan komponen adalah bulan Desember (catatan: ini mungkin mengacu pada bulan tertentu atau durasi umur simpan, tetapi tidak jelas dalam teks aslinya).
- Setelah kemasan tersegel dibuka, komponen dapat tetap berada di tungku reflow pada suhu kurang dari 30 derajat dan 60% RH.
- Setelah kemasan tersegel dibuka, jika tidak dalam produksi, komponen sebaiknya segera disimpan dalam kotak pengering dengan kelembapan di bawah 20% RH.
- Memanggang diperlukan dalam kasus berikut (berlaku untuk bahan dengan tingkat kelembapan LEVER2 ke atas):
- Saat kemasan dibuka, periksa kartu indikator kelembapan pada suhu ruangan. Jika kelembapannya di atas 20%, perlu dilakukan pemanggangan.
- Jika komponen tertinggal setelah kemasan dibuka dalam waktu melebihi batas yang ditunjukkan pada tabel dan tidak ada komponen yang akan dilas.
- Jika setelah kemasan dibuka, komponen tidak disimpan dalam kotak kering dengan RH kurang dari 20% sesuai kebutuhan.
- Jika komponen berumur lebih dari satu tahun sejak tanggal segel.
5. Waktu memanggang:
- Panggang dalam oven suhu rendah dengan suhu 40 derajat ± 5 derajat (dengan kelembapan di bawah 5% RH) selama 192 jam.
- Cara lainnya, panggang dalam oven dengan suhu 125 derajat ± 5 derajat selama 24 jam.
