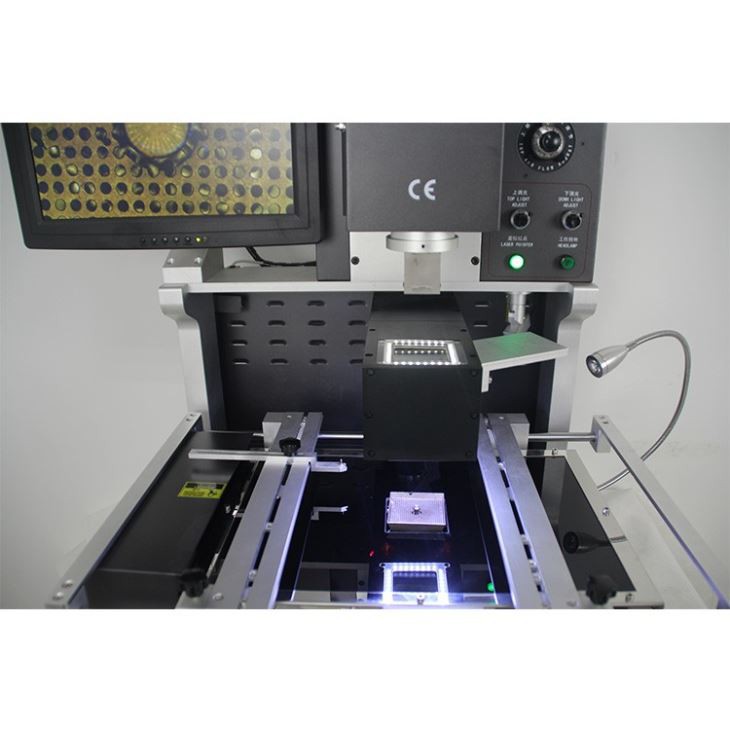

Tabel Pengelasan Sistem Pemanasan Inframerah Chip IC

                    Meja Las Sistem Pemanasan Inframerah Chip IC Meja Las DH-A2E



Reballing Bola BGA dan timah:



Reballing adalah proses yang digunakan dalam perbaikan elektronik untuk mengganti bola solder pada chip Ball Grid Array (BGA). Prosesnya melibatkan pelepasan bola lama, pembersihan permukaan chip, dan penempatan bola baru berkualitas tinggi ke dalam chip.

Bola yang digunakan dalam reballing biasanya terbuat dari timah atau paduan timah-timah. Bahan-bahan ini dipilih karena kemampuannya menciptakan ikatan yang kuat dengan chip dan karena titik lelehnya yang rendah, sehingga memudahkan proses reballing.

Timah merupakan pilihan umum karena ringan dan memiliki daya hantar listrik yang baik. Namun, bola paduan timah-timah lebih disukai ketika BGA akan terkena suhu yang lebih tinggi, seperti dalam aplikasi otomotif atau industri.

Secara keseluruhan, pilihan antara bola paduan timah dan timah bergantung pada kebutuhan spesifik sistem elektronik yang diperbaiki.



Spesifikasi

1	Kekuatan total	5200w
2	3 pemanas independen	Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w
3	Voltase	AC220V±10% 50/60Hz
4	Bagian listrik	Layar sentuh 7 ''+ modul kontrol suhu cerdas presisi tinggi + driver motor stepper + PLC + layar LCD + sistem CCD optik resolusi tinggi + pemosisian laser
5	Kontrol suhu	K-Sensor loop tertutup + kompensasi suhu otomatis PID + modul suhu, akurasi suhu dalam ±2 derajat.
6	Penempatan PCB	Alur V + perlengkapan universal + rak PCB yang dapat dipindahkan
7	Ukuran PCB yang berlaku	Maks 370x410mm Min 22x22mm
8	Ukuran BGA yang berlaku	2x2mm~80x80mm
9	Ukuran	600x700x850mm (L*L*T)
10	Berat bersih	70kg

Aplikasi



Banyak digunakan dalam perbaikan tingkat chip pada produk berikut:
1. PCBA laptop & desktop
2. Konsol permainan, seperti Xbox one, motherboard Play Station 4
3. PCBA ponsel, seperti motherboard iPhone
4. Motherboard kotak TV & TV
5. Server, Printer, Kamera dll motherboard



Ciri



chip ICSistem Pemanasan InframerahMeja Las DH-A2E

1. 1, banyak digunakan dalam perbaikan tingkat chip di ponsel, papan kontrol kecil atau motherboard kecil dll.

2. 2, pengerjaan ulang BGA, CCGA, QFN, CSP, LGA, SMD, LED, dll.

3. 3, Pematrian, pemasangan, dan penyolderan otomatis. Chip pengambilan otomatis saat pematrian selesai.

4. 4, sistem penyelarasan optik HD CCD secara tepat. pemasangan BGA dan komponen.

5. 5, akurasi pemasangan BGA dalam 0.01 mm, tingkat keberhasilan perbaikan 99,9%

6. 6, Fungsi keamanan unggul dengan perlindungan darurat.

7. 7, pengoperasian yang mudah digunakan, sistem ergonomis multi-fungsi.

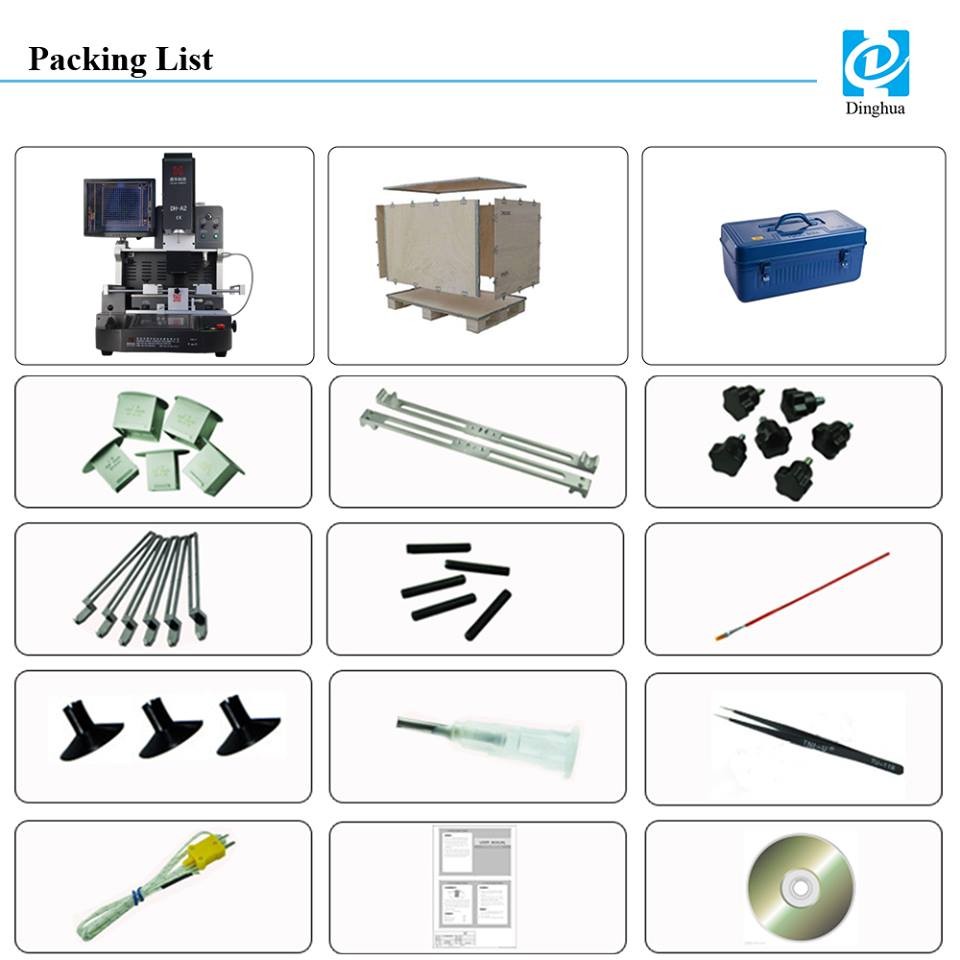

Daftar Kemasan:

Bahan: Kotak kayu kuat + batang kayu + kapas mutiara tahan dengan film

1 buah meja las sistem pemanasan awal inframerah chip IC

1 buah pena kuas

1 buah buku petunjuk

1 buah CD video

3 buah nozel atas

2 buah nozel bawah

6 buah perlengkapan universal

6 buah sekrup yang diikat

4 buah sekrup pendukung

Ukuran pengisap: Diameter dalam 2,4,8,10,11mm

Kunci pas segi enam bagian dalam: M2/3/4

Dimensi: 81*76*85CM





Berat kotor: 115kg



1. dikirim melalui udara DHL, FedEx, TNT, EMS, UPS.

2. dikirim Melalui laut dengan harga lebih murah, namun membutuhkan waktu lebih lama

3. Tanggal pengiriman adalah dalam waktu 5-7 hari setelah pembayaran penuh diterima.

1. Semua mesin akan diuji dengan baik selama 3 hari sebelum pengiriman

2. Garansi seluruh mesin selama 1 tahun
