Paket Qfp

1. MCM (modul multi-chip)

Sebuah paket di mana beberapa chip telanjang semikonduktor dirakit pada substrat kabel tunggal. Menurut bahan substrat, dapat dibagi menjadi tiga kategori: MCM-L, MCM-C dan MCM-D.

MCM-L adalah komponen yang menggunakan substrat cetak multilayer epoksi kaca biasa. Kepadatan kabel tidak terlalu tinggi dan biayanya rendah.

MCM-C adalah komponen yang menggunakan teknologi film tebal untuk membentuk kabel multilayer dan menggunakan keramik (alumina atau keramik kaca) sebagai substrat, mirip dengan IC hybrid film tebal yang menggunakan substrat keramik multilayer. Tidak ada perbedaan yang signifikan antara keduanya. Kepadatan kabel lebih tinggi dari MCM-L.

MCM-D adalah komponen yang menggunakan teknologi film tipis untuk membentuk kabel multilayer, dan menggunakan keramik (aluminium oksida atau aluminium nitrida) atau Si dan Al sebagai substrat. Plot pengkabelan adalah yang tertinggi dari ketiga komponen, tetapi juga mahal

2. P-(plastik)

Simbol yang menunjukkan paket plastik. Seperti PDIP berarti DIP plastik.

3. Membonceng kembali

Kemasan piggyback. Mengacu pada paket keramik dengan soket, bentuknya mirip dengan DIP, QFP, dan QFN. Digunakan untuk mengevaluasi operasi konfirmasi program saat mengembangkan peralatan dengan komputer mikro. Misalnya, colokkan EPROM ke soket untuk debugging. Paket semacam ini pada dasarnya adalah produk yang disesuaikan, dan tidak terlalu populer di pasaran.

4. QFP (quad flat package) paket datar pin empat sisi

5. QFP (paket quad flat)

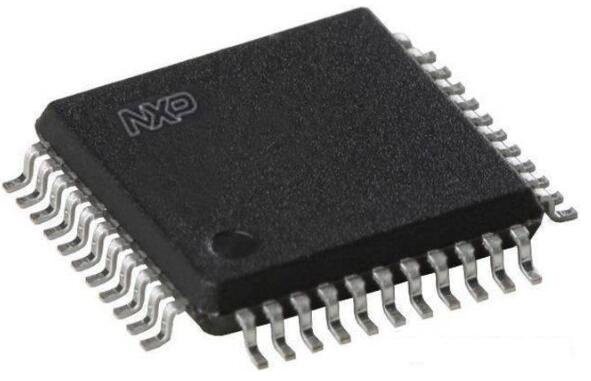

Salah satu paket dudukan permukaan, pin diarahkan keluar dari empat sisi dalam bentuk sayap camar (L). Ada tiga jenis substrat: keramik, logam dan plastik. Dari segi kuantitas, kemasan plastik menyumbang sebagian besar. Ketika bahan tidak ditentukan, itu adalah QFP plastik dalam banyak kasus. Plastic QFP adalah paket LSI multi-pin paling populer. Tidak hanya untuk sirkuit LSI logika digital seperti mikroprosesor dan array gerbang, tetapi juga untuk sirkuit LSI analog seperti pemrosesan sinyal VTR dan pemrosesan sinyal audio. Jarak tengah pin memiliki berbagai spesifikasi seperti 1.0mm, 0.8mm, 0.65mm, 0.5mm, {{1{{12 }}}}.4mm, dan 0.3mm. Jumlah maksimum pin dalam spesifikasi jarak pusat 0,65mm adalah 304.

Beberapa produsen LSI menyebut QFP dengan jarak pusat pin {{0}}.5mm sebagai QFP penyusutan atau SQFP, VQFP. Namun, beberapa pabrikan juga menyebut QFP dengan jarak pusat pin 0.65mm dan 0,4mm sebagai SQFP, yang membuat namanya sedikit membingungkan.

Selain itu, menurut standar JEDEC (Joint Electron Devices Council), QFP dengan jarak pusat pin {{0}},65 mm dan ketebalan bodi 3,8 mm hingga 2.0 mm disebut MQFP (paket datar metrik quad). QFP dengan jarak pusat pin kurang dari 0.65mm, seperti 55mm, 0.4mm, 0.3mm, dll., sebagaimana ditetapkan oleh standar Asosiasi Industri Mesin Elektronik Jepang disebut QFP (FP) (QFP fine pitch), QFP jarak tengah kecil. Juga dikenal sebagai FQFP (paket datar quad pitch halus). Namun kini industri mesin elektronik Jepang akan mengevaluasi kembali spesifikasi tampilan QFP. Tidak ada perbedaan dalam jarak tengah pin, tetapi dibagi menjadi tiga jenis sesuai dengan ketebalan badan paket: QFP (tebal 2.0mm ~ 3,6mm), LQFP (tebal 1,4mm) dan TQFP (tebal 1,0 mm).

Kerugian dari QFP adalah ketika jarak tengah antara pin kurang dari {{0}}.65mm, pin mudah ditekuk. Untuk mencegah deformasi pin, beberapa varietas QFP yang lebih baik telah muncul. Misalnya, BQFP dengan bantalan jari pohon di keempat sudut kemasan (lihat 11.1); GQFP dengan cincin pelindung resin menutupi ujung depan pin; mengatur gundukan uji di badan paket dan menempatkannya di perlengkapan khusus untuk mencegah deformasi pin TPQFP tersedia untuk pengujian. Dalam hal logika LSI, banyak produk pengembangan dan produk dengan keandalan tinggi dikemas dalam QFP keramik multilayer. Produk dengan jarak pusat pin minimum 0,4 mm dan jumlah pin maksimum 348 juga tersedia. Selain itu, QFP keramik

Untuk chip yang memperbaiki, melepas atau menyolder, stasiun pengerjaan ulang profesional, seperti yang di bawah ini, penting:
