Stasiun Pengerjaan Ulang BGA Labtop Optik

Stasiun pengerjaan ulang bga laptop optik

1. Pratinjau cepat:

Fitur Mesin Pengerjaan Ulang BGA DH-G600

1. Banyak digunakan dalam Penggantian Tingkat Chip di laptop, komputer, Ponsel, dll.

2. Pelepasan, Pemasangan dan Penyolderan Otomatis.

3. Sistem Penyelarasan Optik HD untuk pemasangan BGA dan Komponen secara tepat.

4. Pemosisian Laser dapat dengan cepat menyelaraskan Chip BGA dan motherboard.



Parameter produk Nama Produk mesin solder dan pematrian Kekuatan total 5300W pemanasan atas 1200w pemanasan bawah pemanasan udara panas bawah 1200W, pemanasan awal IR 2700W Kekuatan 220V 50HZ/60HZ Penentuan posisi V-groove, papan PCB dapat diatur dalam sumbu X, Y dan dilengkapi dengan perlengkapan universal Kontrol suhu Tipe K, Loop tertutup ukuran PCB Maks 400x380mm, Minimal 22x22mm Ukuran chip 2x2-50x50 mm Jarak chip minimum 0.15mm Sensor suhu eksternal 1 (opsional) N.W. kira-kira 60kg Motherboard yang cocok ponsel, laptop, desktop, konsol game, XBOX360, PS3

3. Fitur utama stasiun pengerjaan ulang BGA DH-G600

• Bidang Aplikasi (Berbagai Aplikasi Pengerjaan Ulang)
• Pusat Layanan Skala Menengah & Besar.
• Perangkat sistem seluler dan radio.
• Telepon seluler, PDA, Genggam, notebook & Motherboard.
• Perangkat LAN, Node Jaringan, dan peralatan komunikasi Militer.
• Peralatan medis portabel

Fitur:

1. Penggunaan fleksibel untuk semua jenis komponen yang berbeda seperti SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, dan Semua BGA mikro Epoxy yang tidak tercemar ..dll.

2. Tahapan Proses pengerjaan ulang yang lengkap (Pr-Heating, Soak, Re-Flow & Cooling) dicapai untuk proses pengerjaan ulang yang akurat dan standar.

3. IR tanpa efek pada Komponen yang berdekatan.

4. Sensor pengukuran Suhu Sensitif untuk mendapatkan pembacaan dan pemantauan Suhu yang akurat dan seketika.

5. Sistem Pengambilan Internal untuk Penghapusan IC yang Aman dan Stabil.

6. sistem pendingin untuk mencapai proses tahap pendinginan & Standar yang lengkap dan untuk PCB.

7. Alat untuk melakukan reballing

8. Penempatan posisi pada saat proses pengerjaan ulang dapat dilakukan dengan menggunakan laser pointer pada PCB

9. Tabel XY yang berjalan presisi dan lancar disertakan dalam paket.

10. Pengoperasian yang mudah & ramah melalui mode Manual.

11. Garansi satu tahun berlaku.

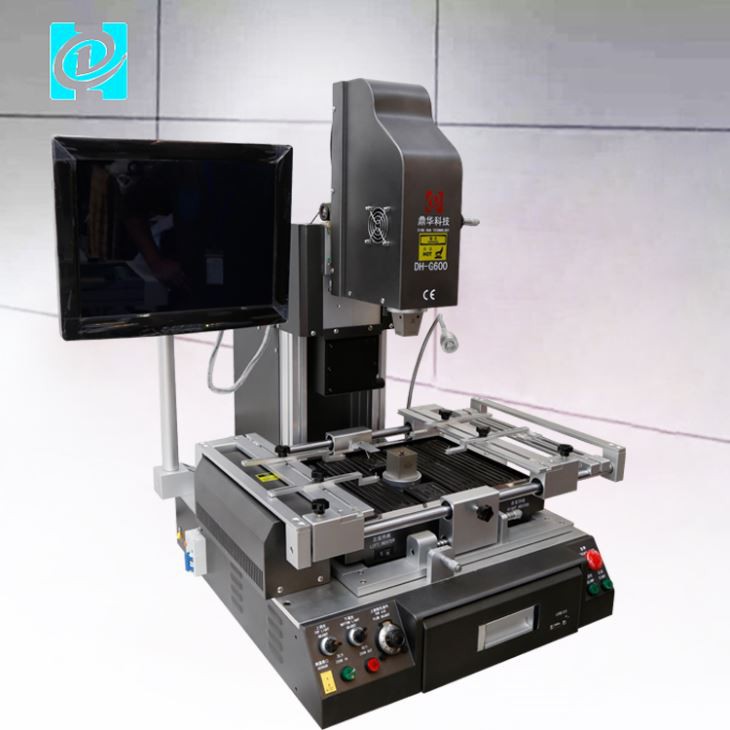

4. Gambar Detil STASIUN PENGERJAAN ULANG BGA G600

Sistem Penyelarasan Lensa CCD Optik HD

Kamera diimpor dari Panasonic, Jepang untuk memastikan akurasi penggantian pada ±0.01mm

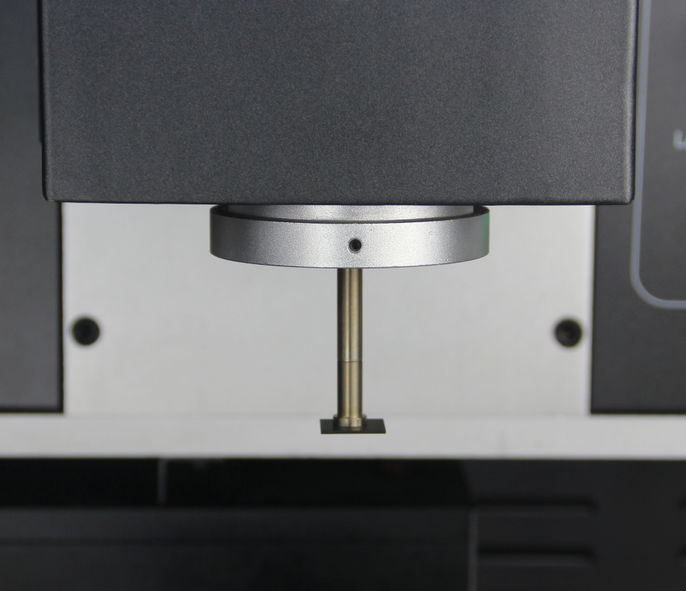

Pemasangan kepala dengan perangkat pengujian tekanan bawaan, untuk melindungi PCB dari kerusakan.

vakum bawaan di kepala pemasangan mengambil chip BGA secara otomatis setelah pematrian selesai

Dengan penyesuaian aliran udara atas, untuk mencegah bga kecil tertiup angin.

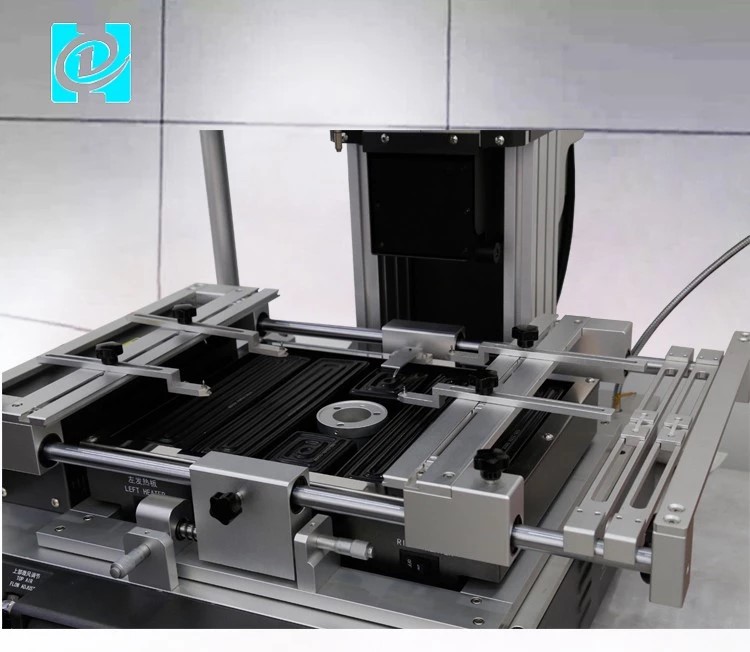

Penentuan Posisi PCB

V-groove, papan PCB dapat diatur dalam sumbu X, dan Y dan dilengkapi dengan perlengkapan universal

4. Profil Perusahaan

Bagian dari Klien kami

6. Pengepakan & Pengiriman & Layanan STASIUN PENGERJAAN ULANG BGA G600

Opsi pengiriman

◆ Sampel akan dikirim dalam waktu 5 hari kerja setelah menerima pembayaran penuh. 7-15 hari untuk pesanan massal. ◆ Pengiriman Melalui DHL, FedEx, TNT, EMS, dan UPS ekspres. Pengiriman melalui laut juga tersedia.

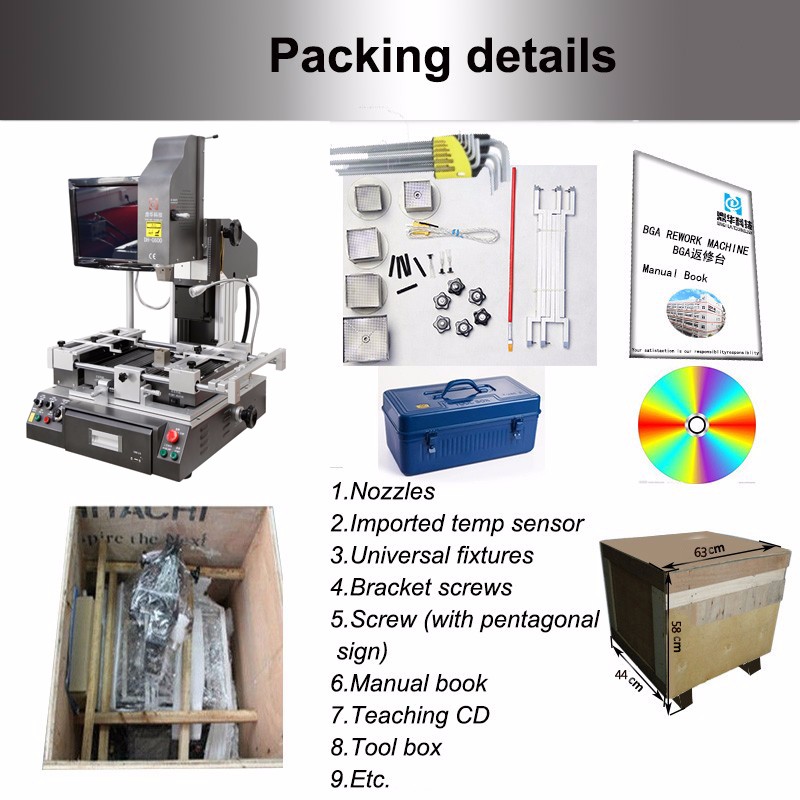

DH-G600 Aksesoris

-1 bagian panduan pengguna -1 buah LCD -5 buah nosel udara panas: nosel atas 3 buah(31x31mm,38x38mm,41x41mm), nosel bawah 2 buah (34x34mm,55x55mm)PS: Ukuran nosel udara panas dapat disesuaikan sesuai dengan ukuran chip Anda -1 set pengisap vakum (termasuk 4 buah) -2 buah bantalan vakum -6 buah perlengkapan universal -4 buah sekrup pendukung -6 buah kenop plum



7. FAQ STASIUN PENGERJAAN ULANG BGA G600

Q1: Mengapa memilih kami?

A1:1. Dinghua memiliki pengalaman lebih dari 10 tahun.

2. Tim teknisi profesional dan berpengalaman.

3. Dengan produk berkualitas tinggi, harga menguntungkan, dan pengiriman tepat waktu.

4. Balas semua pertanyaan Anda dalam waktu 24 jam.

Q2: Bagaimana dengan metode pengirimannya?

A2: Biasanya kami akan mengambil ekspres seperti DHL, FedEx, UPS, dan TNT untuk pesanan sampel. Untuk pesanan massal, akan menggunakan penerbangan udara atau pengiriman laut.

Q3: Berapa waktu pengiriman pesanan massal?

A3: Waktu tunggu pesanan adalah 5-10 hari kerja

Q4: Berapa lama garansi Anda?

A4: Berlangsung selama 12 bulan.



8. Pengetahuan Terkait

Ada banyak alasan mengapa orang merombak peralatan elektroniknya. Alasan paling umum adalah komponen yang rusak, kebutuhan untuk mengganti komponen teknik yang sudah ketinggalan zaman, sambungan solder yang buruk, dan tetesan solder yang tidak diinginkan. Beberapa dari pekerjaan ini dilakukan selama perbaikan ponsel.

Saat melakukan pengerjaan ulang, tenaga profesional yang terampil harus melindungi bagian-bagian di sekitarnya. Hal ini dilakukan dengan menjaga tegangan termal pada rakitan serendah mungkin. Hal ini membantu menghindari kontraksi papan yang berpotensi berbahaya.

Langkah pertama dalam pengerjaan ulang adalah menggunakan pistol udara panas untuk memanaskan satu perangkat yang dipasang di permukaan. Ini akan melelehkan semua sambungan solder antara papan sirkuit tercetak dan perangkat pemasangan di permukaan. Langkah kedua adalah melepas perangkat pemasangan permukaan, dan langkah ketiga adalah membersihkan susunan bantalan pada konduktor untuk menghilangkan solder lama. Solder lama mudah dilepas. Yang perlu Anda lakukan hanyalah memanaskannya hingga titik lelehnya. Jalinan pematrian, pistol udara panas, dan besi solder digunakan untuk tujuan ini.

Untuk menyelesaikan langkah-langkah di atas, para profesional yang terampil menggunakan sistem penyelarasan visi. Peralatan terbaik memiliki resolusi tinggi dan akurasi tinggi. Sistem ini memungkinkan komponen baru ditempatkan secara tepat pada susunan pad.

Setelah semuanya selesai, perangkat pemasangan permukaan disolder ke papan sirkuit. Profil solder digunakan untuk memanaskan terlebih dahulu papan sirkuit. Ini juga digunakan untuk memanaskan sambungan antara papan sirkuit tercetak dan perangkat.
