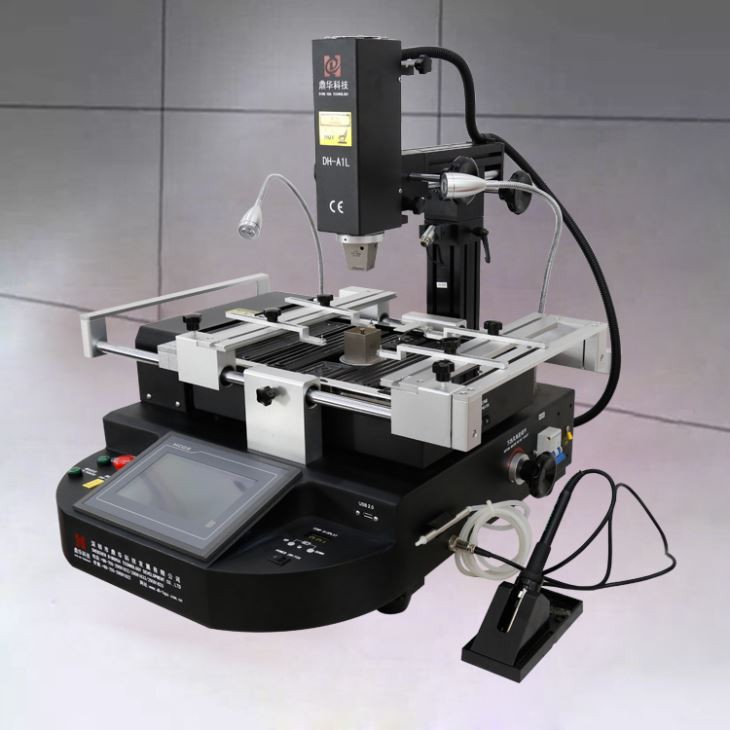

Mesin Pengerjaan Ulang BGA Layar Sentuh IR

Layar sentuh IR mesin pengerjaan ulang bga Pratinjau cepat:

MESIN PENGERJAAN ULANG SMD DH-A1L dilengkapi dengan fungsi pemosisian laser, dapat dengan cepat diposisikan pada Chip BGA

dan motherboard. Jika Anda mencari stasiun pengerjaan ulang bga untuk perbaikan ponsel, selamat! Anda telah menemukan

pabrik aslinya. Dinghua, mungkin merupakan merek stasiun pengerjaan ulang bga terbaik di seluruh dunia.



1. Spesifikasi



Spesifikasi
1	Kekuatan	4900W
2	Pemanas atas	Udara panas 800W
3	Pemanas bawah Pemanas besi	Udara panas 1200W, Inframerah 2800W 90w
4	Catu daya	AC220V±10%50/60Hz
5	Dimensi	640 * 730 * 580 mm
6	Penentuan posisi	V-groove, dukungan PCB dapat disesuaikan ke segala arah dengan perlengkapan universal eksternal
7	Kontrol suhu	Termokopel tipe K, kontrol loop tertutup, pemanasan independen
8	Akurasi suhu	±2 derajat
9	ukuran PCB	Maks 500*400 mm Min 22*22 mm
10	chip BGA	2 * % 7b % 7b 1 % 7d % 7d * 80mm
11	Jarak chip minimum	0.15 mm
12	Sensor Suhu Eksternal	1 (opsional)
13	Berat bersih	45kg



2. Penerapan stasiun pengerjaan ulang BGA DH-A1L

Penggunaan Aplikasi untuk Stasiun Pengerjaan Ulang BGA

Stasiun pengerjaan ulang BGA memiliki beberapa aplikasi berbeda dalam dunia perbaikan dan perubahan PCB. Berikut ini beberapa di antaranya

aplikasi yang paling umum.

Peningkatan: Peningkatan adalah salah satu alasan paling umum untuk pengerjaan ulang. Teknisi mungkin perlu menukar komponen atau menambahkannya

potongan yang ditingkatkan menjadi PCB.

Bagian yang rusak: PCB dapat memiliki berbagai bagian yang rusak yang mungkin memerlukan pengerjaan ulang. Misalnya, pembalut bisa rusak saat digunakan

Penghapusan BGA, sejumlah bagian dapat rusak karena panas atau mungkin terdapat terlalu banyak sambungan solder yang rusak.

Perakitan yang salah: Berbagai kesalahan dapat terjadi selama proses pengerjaan ulang. Misalnya, PCB mungkin salah

Orientasi BGA atau profil termal pengerjaan ulang BGA yang kurang berkembang. Jika hal ini terjadi, kemungkinan besar PCB perlu menjalani proses

pengerjaan ulang lebih lanjut untuk mengatasi perakitan yang salah.

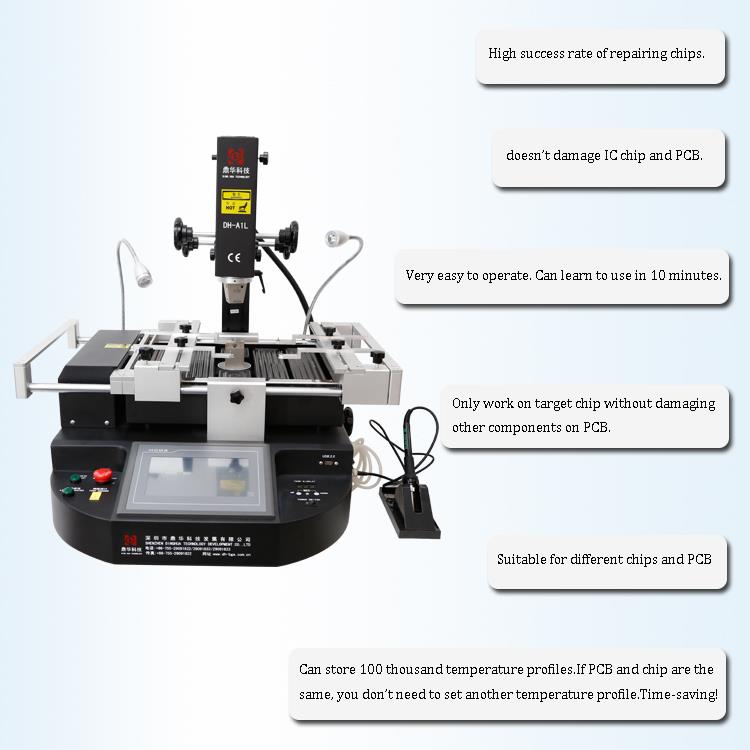

3.Mengapa Anda harus memilih stasiun pengerjaan ulang BGA DH-A1L?





4. Pengetahuan Terkait:

Ball grid array (BGA) adalah jenis kemasan yang dipasang di permukaan (pembawa chip) yang digunakan untuk sirkuit terpadu. BGA

paket digunakan untuk memasang perangkat secara permanen seperti mikroprosesor. BGA dapat menyediakan lebih banyak interkoneksi

pin daripada yang bisa dipasang pada paket dual in-line atau flat. Seluruh permukaan bawah perangkat dapat digunakan sebagai pengganti

hanya perimeternya. Prospeknya juga rata-rata lebih pendek dibandingkan dengan tipe perimeter saja, sehingga menghasilkan kinerja yang lebih baik

dengan kecepatan tinggi.



Penyolderan perangkat BGA memerlukan kontrol yang tepat dan biasanya dilakukan dengan proses otomatis. Perangkat BGA tidak cocok

untuk pemasangan soket.

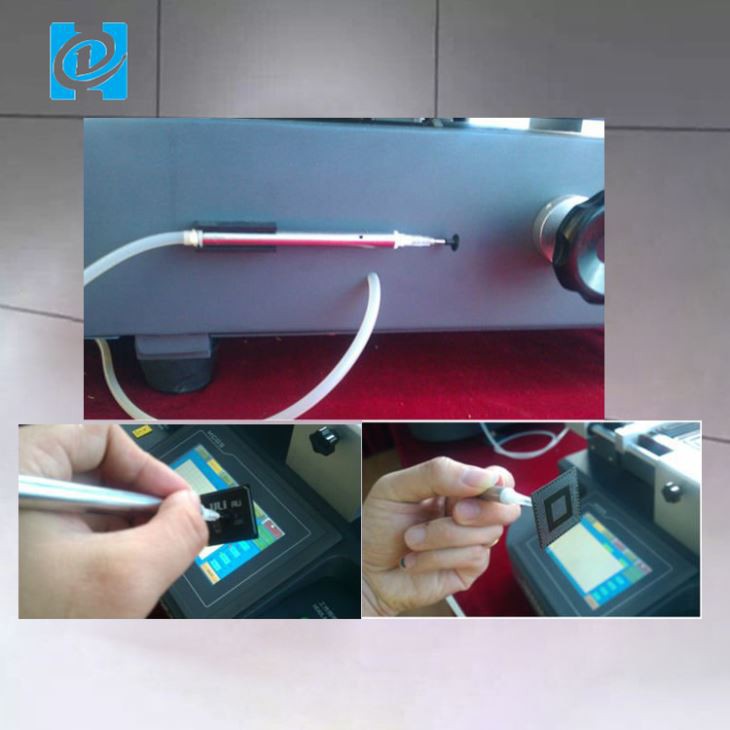

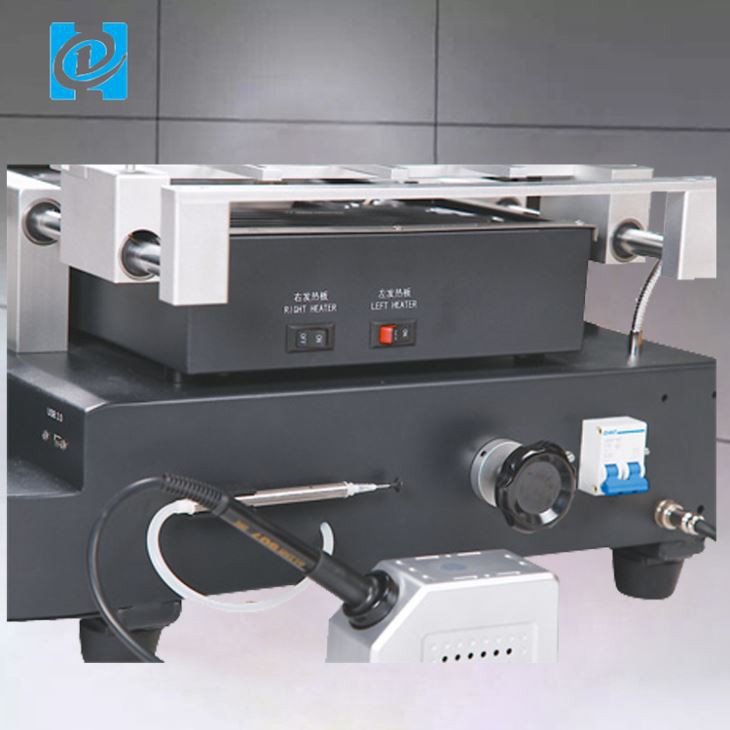

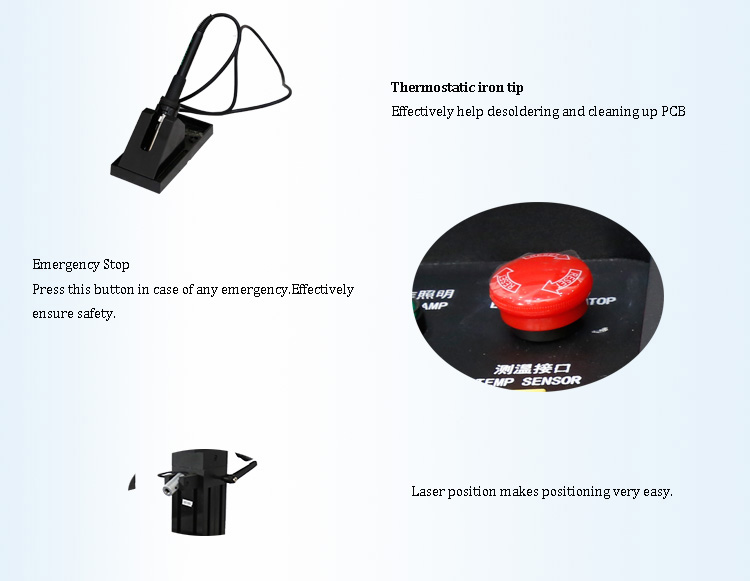

5. Gambar Detail STASIUN PENGERJAAN ULANG BGA DH-A1L





6. Detail pengepakan & pengiriman STASIUN PENGERJAAN ULANG BGA DH-A1L







Detail pengiriman DH-A1L BGA REWORK STATION

Pengiriman:

1. Pengiriman akan dilakukan dalam 5 hari kerja setelah menerima pembayaran.

2. Pengiriman cepat melalui DHL,FedEX,TNT ,UPS dan cara lain termasuk melalui laut atau udara.







8. Barang serupa

stasiun pengerjaan ulang bga

mesin perbaikan seluler

stasiun pengerjaan ulang chipset BGA ponsel

stasiun pengerjaan ulang chipset tablet pc

stasiun pengerjaan ulang router

sistem perbaikan chipset BGA laptop notebook

chipset ponsel pintar sistem penyolderan perbaikan BGA

Mesin solder perbaikan BGA

Mesin las chipset BGA

Stasiun perbaikan BGA

Stasiun de-solder BGA





9. Catatan

Seperti yang kita ketahui sekarang, Playstation 3 (PS3) bisa terkena Yellow Light of Death (YLOD) yang ditakuti dan Xbox 360 bisa terkena masalah tersebut.

disebut Cincin Merah Kematian (RROD). Hal ini terjadi karena cacat pabrikan saat membuat papan dan tidak memperhitungkan panas dalam jumlah besar

dihasilkan saat bermain dengan sistem untuk jangka waktu yang lama.

Karena panas yang menekan GPU (Chip grafis yang mengontrol semua visual mewah dalam game Anda), solder yang membentuk sambungan antara chip dan

papan akhirnya pecah. Dengan jeda ini, sistem Anda akan memunculkan kesalahan Blinking Light of Death yang menakutkan itu. Perbaikan Metode Reball - Perbaikan reball juga sama

prosedur sebagai reflow, tetapi dengan beberapa langkah lagi yang terlibat. Alih-alih hanya memanaskan chip dan membiarkan solder di bawahnya meleleh, chip tersebut dipanaskan sampai ke titik

titik di mana ia dapat dikeluarkan dari papan.

Sekarang ketika chip dilepas, ada sekitar 200+ titik solder kecil yang harus dibersihkan dengan besi solder. Oh, dan belum lagi Anda harus melakukannya

bersihkan papan karena juga mengandung 200+ titik solder yang tersisa dari residu. Setelah semuanya dibersihkan, sekarang Anda harus menyelaraskan 200+ bola solder kecil ke atasnya

chip dengan stensil khusus dan pasang. Mengatakannya mudah, namun melakukannya tidaklah mudah. Ini saja adalah bagian reball yang paling menjengkelkan dan memakan waktu saat Anda menuangkan massa

sejumlah bola ke dalam stensil dengan harapan masing-masing bola 200+ tersebut terpasang dengan benar pada chip. Setelah melakukan itu, Anda harus menghapus stensilnya dan di sana

akan selalu ada beberapa bola yang terlempar keluar dari tempatnya yang harus Anda cari.

Setelah selesai, kepingnya saja harus dipanaskan hingga bola 200+ meleleh ke dalam keping dan tetap di sana. Setelah itu tunggu hingga dingin. Terus Anda

letakkan kembali ke papan dan panaskan kembali untuk melelehkan chip ke motherboard. Dan sekarang Anda memiliki sistem yang sudah diatur ulang! Kadang-kadang bisa sangat membuat frustrasi jika

bahkan satu bola pun tidak sejajar.
